معرفی آی توپی پوزیشنر YT1000
آی توپی پوزیشنر YT1000 YTC کنترل موقعیت شیرهای کنترلی را با دقت بالا انجام میدهد و نقش مهمی در پایداری لوپ کنترل دارد. این تجهیز با دریافت سیگنال 3 تا 15 psi و استفاده از مکانیزم فیدبک مکانیکی، حرکت استم یا شفت ولو را سریع و دقیق تنظیم میکند.
طراحی مکانیکی ساده، راهاندازی سریع و عدم نیاز به برق، این مدل را به گزینهای اقتصادی برای کاربردهای عمومی صنعتی تبدیل میکند. نصب آسان، کالیبراسیون سریع و سازگاری با اکچویتورهای سینگل و دبل، استفاده از این پوزیشنر پنوماتیکی را در پروژههای مختلف فرآیندی سادهتر میکند.
ویژگیهای پوزیشنر YT1000
پوزیشنر پنوماتیکی YT1000 با طراحی مکانیکی ساده و عملکرد پایدار، راهاندازی سریع و نگهداری آسان را در سیستمهای کنترل ولو فراهم میکند. این مدل برای کاربردهای عمومی صنعتی یک انتخاب اقتصادی و قابل اعتماد محسوب میشود.
- عملکرد کاملاً پنوماتیکی بدون نیاز به برق
- راهاندازی سریع و کالیبراسیون آسان
- کنترل دقیق موقعیت شیر کنترلی
- سازگاری با اکچویتورهای سینگل و دبل اکت
- مصرف هوای بهینه و اقتصادی
- پایداری بالا در شرایط کاری صنعتی
- تعمیرپذیری ساده و دسترسی سریع به قطعات داخلی

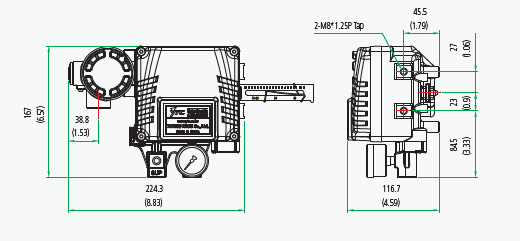

مشخصات فنی آی توپی پوزیشنر YT1000
در جدول زیر مهمترین مشخصات فنی این پوزیشنر شامل سیگنال ورودی، فشار تغذیه، دقت عملکرد و مشخصات مکانیکی آورده شده است.
| 4-20 mA DC | Input Signal |
| 250 ± 15 Ω | Impedance |
| Supply Pressure | Supply Pressure |
| 10-150 mm | Stroke Linear Type |
| 0-90° | Stroke Rotary Type |
| PT(NPT,G) 1/4 | Air Connection |
| PT(NPT)1/8 | Gauge Connection |
| G(PF,NPT)1 / 2 , M20 | Conduit |
| ATEX (II 2 G) Ex dmb IIB T5 | Explosion Protection Type |
| IECEx (II2 G) EEx mb IIB T5 | Explosion Protection Type |
| KCs Ex dmb IIB T5/T4 / Ex d IIC T5 IP66 / Ex ia IIB T6 Gb | Explosion Protection Type |
| TS Ex db mb IIB T5 Gb X | Explosion Protection Type |
| CSA (Class I, Zone 1) Ex dm IIB T5 | Explosion Protection Type |
| FM XP-S/I/1/CD/T5 Ta=60°C; DIP/II,III/1/EFG/T5 Ta=60°C; Type 4X | Explosion Protection Type |
| NEPSI Ex dmb IIC T6 Gb | Explosion Protection Type |
| TIIS Ex dmb IIB T5 | Explosion Protection Type |
| IP66 | Ingress Protection |
| -20 – 70 °C (-4 – 158 °F) | Operating Temp.Operating |
| -20 – 60 °C(-4 – 140 °F) | Operating Temp.Explosion |
| ± 1% F.S. | Linearity Single |
| ± 2% F.S. | Linearity Double |
| ±1% F.S. | Hysteresis |
| ± 0.2% F.S. | Sensitivity Single |
| ± 0.5% F.S | Sensitivity Double |
| ± 0.5% F.S. | Repeatability |
| 2.5 LPM (sup = 0.14 MPa) | Air Consumption |
| 80 LPM (sup = 0.14 MPa) | Flow Capacity |
| Aluminium Diecasting | Material |
| YT-1000L: 2.7 kg (6.1 lb) / YT-1000R: 2.8 kg (6.2 lb) / YT-1050: 5.71 kg (12.6 lb) | Weight |
مدلهای YT1000 (Linear و Rotary)
پوزیشنر YT1000 در دو مدل اصلی ارائه میشود:

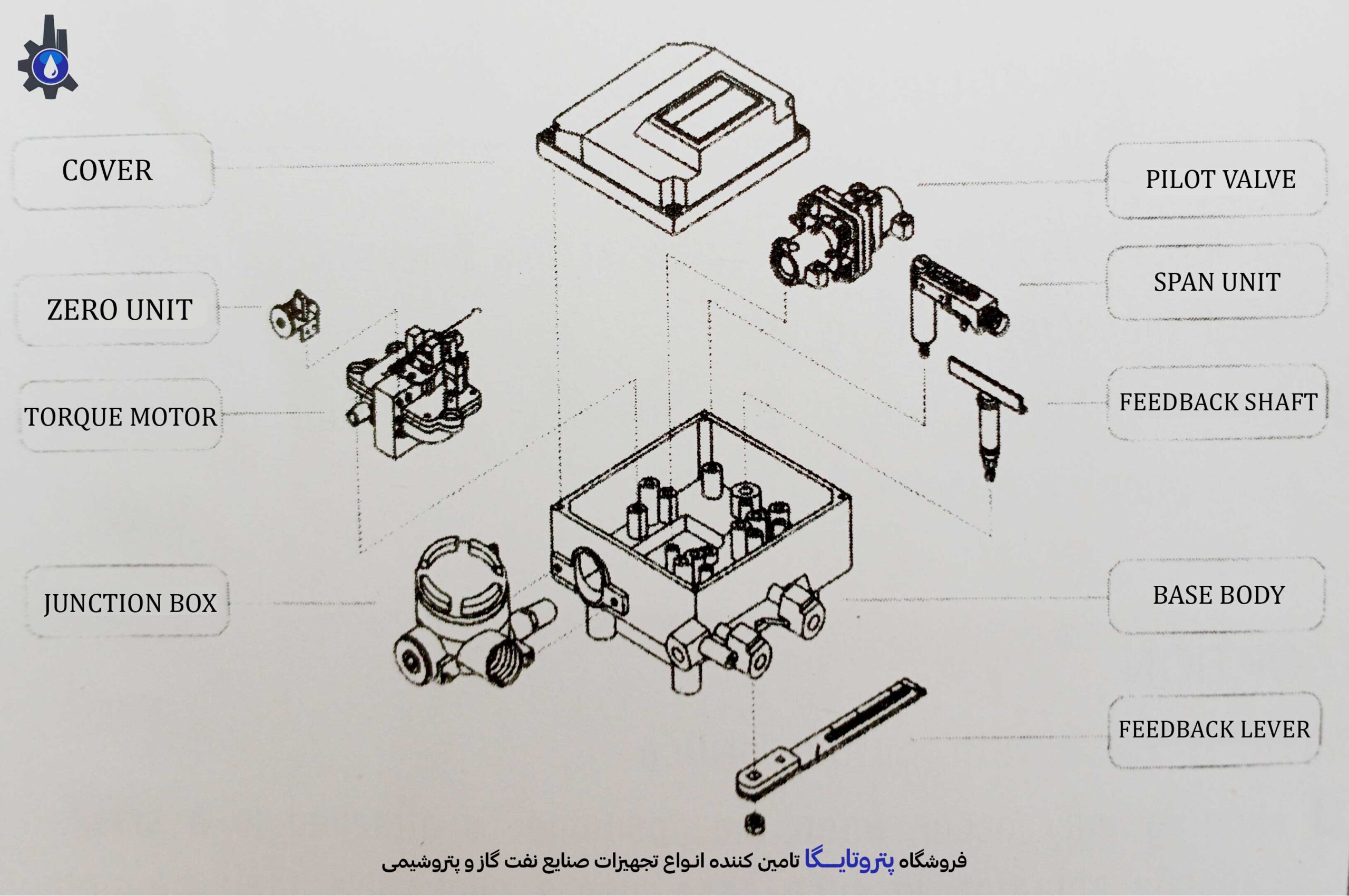

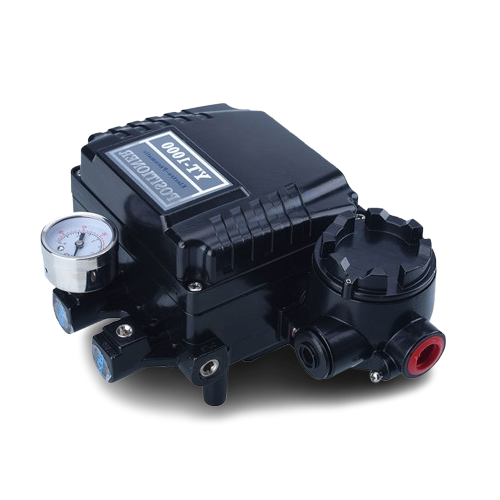

YT1000L (Linear):
این مدل پوزیشنر برای شیرهای کنترلی با حرکت خطی مانند گلوب ولو، دیافراگم ولو و برخی شیرهای کشویی طراحی شده است. مکانیزم فیدبک در این تجهیز بهصورت خطی عمل میکند و جابهجایی استم را مستقیماً اندازهگیری میکند؛ به همین دلیل کنترل بسیار دقیق بر روی کورس ولو و موقعیت نهایی آن فراهم میشود. این دقت بالا باعث میشود عملکرد ولو در حلقههای کنترلی حساس، پایدار و بدون نوسان باشد.
تفاوت اصلی با مدل روتاری (YT1000R):
برخلاف مدل روتاری که برای شیرهای با حرکت چرخشی مثل بال ولو و باترفلای ولو استفاده میشود و فیدبک آن بر اساس زاویه دوران شفت است، در مدل YT1000L مبنای فیدبک جابهجایی خطی استم است. به همین دلیل این مدل برای ولوهایی که نیاز به کنترل تدریجی و پیوسته دبی دارند مناسبتر است، در حالیکه مدل روتاری بیشتر در کاربردهای قطع و وصل یا کنترلهای زاویهای استفاده میشود.
ویژگی شاخص و مزیت کاربردی:
مهمترین ویژگی YT1000L دقت بالا در تنظیم موقعیت ولو و پاسخ سریع به تغییرات سیگنال کنترلی است. این موضوع باعث بهبود کیفیت کنترل فرآیند، کاهش خطای استقرار (Hunting) و افزایش بهرهوری سیستم میشود. به همین دلیل این مدل بیشتر در صنایع فرایندی مانند نفت و گاز، پتروشیمی، نیروگاهها و خطوطی که کنترل دقیق فشار، دبی یا سطح سیال اهمیت دارد بهکار میرود.

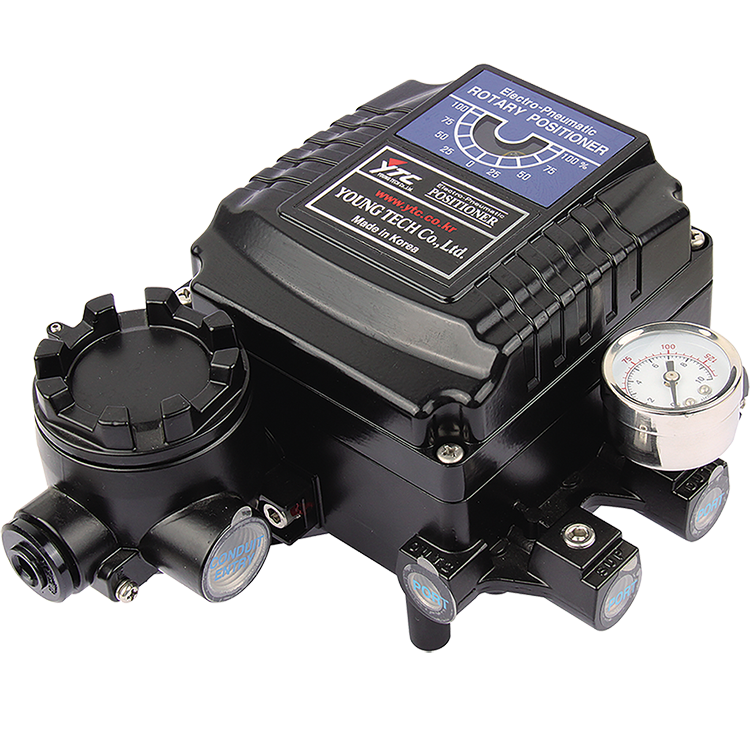

YT1000R (Rotary):
این مدل پوزیشنر برای ولوهایی با حرکت چرخشی یا ربعگرد مانند بال ولو، باترفلای ولو و برخی پلاگ ولوها طراحی شده است. مکانیزم فیدبک در این تجهیز بهصورت دورانی عمل میکند و زاویه چرخش شفت اکچویتور را اندازهگیری میکند؛ بنابراین موقعیت ولو بر اساس میزان دوران آن کنترل میشود. این ساختار باعث میشود کنترل باز و بسته شدن ولوهای ربعگرد با دقت و پایداری مناسب انجام شود.
تفاوت اصلی با مدل خطی (YT1000L):
برخلاف مدل خطی که جابهجایی استم را بهصورت مستقیم و خطی اندازهگیری میکند و برای گلوب ولوها و کنترل تدریجی دبی مناسبتر است، در مدل YT1000R مبنای فیدبک زاویه چرخش است. به همین دلیل این مدل برای ولوهایی که با حرکت ۰ تا ۹۰ درجه کار میکنند و ماهیت عملکرد آنها چرخشی است گزینه صحیح و استاندارد محسوب میشود.
ویژگی شاخص و کاربرد اصلی:
مهمترین مزیت YT1000R سازگاری کامل با اکچویتورهای ربعگرد و پاسخ سریع به تغییرات سیگنال کنترلی است که باعث عملکرد نرم، کاهش لقی مکانیکی و افزایش دقت در موقعیت نهایی ولو میشود. این مدل در خطوطی که نیاز به قطع و وصل سریع یا کنترل زاویهای جریان وجود دارد، مانند صنایع آب و فاضلاب، نفت و گاز، پتروشیمی و سیستمهای انتقال سیالات، کاربرد گستردهای دارد.
سازگاری با اکچویتورها:
هر دو مدل YT1000L و YT1000R قابلیت استفاده برای اکچویتورهای Single Acting و Double Acting را دارند و میتوان آنها را بر اساس نوع عملکرد اکچویتور و ولو در سیستم کنترلی تنظیم و کالیبره کرد.
کاربردهای آی توپی پوزیشنر YT1000 در صنایع
این پوزیشنر به دلیل عملکرد پایدار، دقت مناسب در کنترل موقعیت ولو و سازگاری با انواع اکچویتورهای پنوماتیکی، در طیف وسیعی از فرآیندهای صنعتی به کار میرود، از جمله:
- صنایع نفت و گاز
- پتروشیمی
- نیروگاهها
- خطوط بخار و سیالات صنعتی
- سیستمهای کنترل فرآیند عمومی
مزایای پوزیشنر YT1000 نسبت به مدلهای مشابه
این پوزیشنر در مقایسه با نمونههای هوشمند، ساختار سادهتری دارد و هزینه نگهداری کمتری ایجاد میکند. برای راهاندازی به برق نیاز ندارد و فرآیند نصب و کالیبراسیون آن سریع انجام میشود. در صورت بروز مشکل نیز امکان تعمیر در محل وجود دارد و به تجهیزات تخصصی پیچیده احتیاج نیست.
مجموع این ویژگیها، YT1000 را به گزینهای اقتصادی، قابل اعتماد و مناسب برای کاربردهای عمومی صنعتی تبدیل کرده است.
نحوه نصب و کالیبراسیون
پوزیشنر YT1000 با براکتهای استاندارد NAMUR روی اغلب اکچویتورهای خطی و روتاری بهراحتی نصب میشود و همراستاسازی آن با استم یا شفت ولو زمان زیادی نمیگیرد. مکانیزم فیدبک مکانیکی، موقعیت ولو را مستقیم به دستگاه منتقل میکند و همین ساختار ساده فرآیند تنظیم را پایدار و قابل کنترل نگه میدارد.
تنظیم نقطه صفر و اسپن فقط با پیچهای روی پوزیشنر انجام میشود و به ابزار خاصی نیاز ندارد، بنابراین راهاندازی اولیه سریع پیش میرود. بعد از تنظیم فشار هوای ورودی و بررسی نشتی اتصالات، با اعمال سیگنال کنترلی میتوان حرکت ولو را در کل کورس دقیق کالیبره کرد. این تنظیمات معمولاً در طول بهرهبرداری پایدار میماند و نیاز به بازتنظیم مداوم ندارد.
خرید و قیمت آی توپی پوزیشنر YT1000
قیمت پوزیشنر YT1000 با توجه به مدل (Linear یا Rotary)، نوع اکچویتور و شرایط تأمین متغیر است. برای دریافت مشاوره فنی، استعلام قیمت بهروز و بررسی موجودی، میتوانید با کارشناسان فروش ما تماس بگیرید.
سوالات متداول
پوزیشنر YT1000 پنوماتیکی است یا الکتروپنوماتیکی؟
این مدل کاملاً پنوماتیکی بوده و بدون نیاز به برق کار میکند.
آیا این پوزیشنر روی همه ولوها نصب میشود؟
با استفاده از براکت NAMUR قابلیت نصب روی اکثر کنترل ولوهای خطی و ربعگرد را دارد.
تفاوت مدل Linear و Rotary چیست؟
مدل Linear برای شیرهای با حرکت خطی و مدل Rotary برای ولوهای ربعگرد استفاده میشود.
آیا امکان استفاده برای اکچویتور دبل اکت وجود دارد؟
بله، این پوزیشنر برای هر دو نوع سینگل و دبل اکت قابل استفاده است.
