کنترل ولو چیست؟
کنترل ولو (Control Valve) یکی از اجزای اصلی در سیستم‌های کنترل فرآیندی است. این تجهیز برای تنظیم دبی، کنترل فشار و کنترل دما در خطوط انتقال سیال استفاده می‌شود.
کنترل ولو با تغییر میزان باز و بسته بودن مسیر جریان، مقدار عبور سیال را تنظیم می‌کند. به این ترتیب پارامترهای فرآیندی در مقدار تنظیم‌شده (Set Point) ثابت می‌مانند.
در یک حلقه کنترلی، کنترل ولو به عنوان عنصر نهایی کنترل (Final Control Element) عمل می‌کند. کنترلر سیگنال را تولید می‌کند. سپس اکچویتور این سیگنال را به حرکت مکانیکی تبدیل می‌کند. اکچویتور می‌تواند پنوماتیکی، الکتریکی یا هیدرولیکی باشد.
مهندسین کنترل، کنترل ولو را بر اساس پارامترهایی مانند:
- ضریب Cv
- کلاس فشار
- نوع تریم
- متریال بدنه
- محدوده دمای کاری
انتخاب می‌کنند.
کنترل ولو نقش مهمی در پایداری فرآیند دارد. عملکرد درست آن باعث افزایش ایمنی سیستم، کاهش نوسانات و بهبود بهره‌وری انرژی می‌شود. در صنایع نفت، گاز، پتروشیمی و نیروگاهی، بدون کنترل ولو، کنترل دقیق فرآیند امکان‌پذیر نیست.

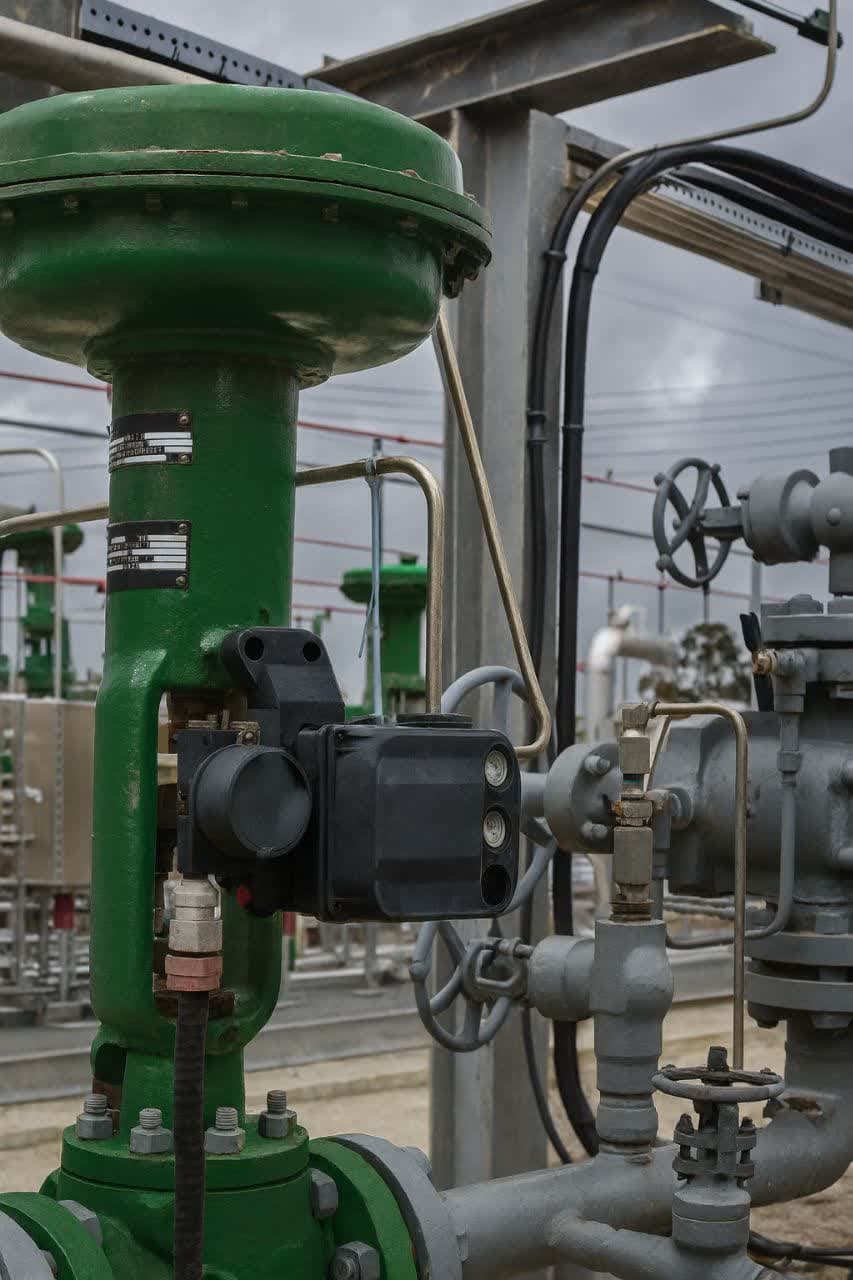

گلوب کنترل ولو چیست؟
گلوب کنترل ولو (Globe Control Valve) یکی از انواع کنترل ولو با عملکرد کنترلی پیوسته است که برای تنظیم دقیق دبی، فشار و دما در فرآیندهای صنعتی استفاده می‌شود.
در این نوع ولو:
- پلاگ به صورت محوری و عمودی حرکت می‌کند.
- مسیر عبور سیال دارای شکل S مانند است.
- کنترل جریان از طریق تغییر سطح مقطع عبور سیال انجام می‌شود.
طراحی ویژه گلوب کنترل ولو باعث افزایش دقت کنترل می‌شود. البته این طراحی باعث افت فشار بیشتر نسبت به برخی انواع دیگر ولوها نیز می‌گردد. به همین دلیل، گلوب کنترل ولو در فرآیندهایی انتخاب می‌شود که پایداری و دقت کنترل اولویت بالاتری نسبت به افت فشار دارد.
گلوب کنترل ولو در صنایع نفت، گاز، پتروشیمی و نیروگاهی برای کاربردهایی مانند کنترل بخار، کنترل فشار، تنظیم دمای سیالات و فرآیندهای حساس به کار می‌رود.
در میان تولیدکنندگان گلوب کنترل ولو در جهان، برند Fisher یکی از شناخته‌شده‌ترین و پرکاربردترین برندها در صنایع سنگین است. شرکت Fisher که زیرمجموعه گروه Emerson آمریکا می‌باشد، سال‌هاست در پروژه‌های بزرگ صنعتی مورد استفاده قرار می‌گیرد.
در کنار فیشر، برندهای معتبر دیگری مانند SAMSON آلمان، Masoneilan و Flowserve آمریکا نیز در زمینه طراحی و تولید گلوب کنترل ولو فعالیت گسترده دارند. با این حال، به دلیل سابقه طولانی، گستردگی محصولات، کیفیت ساخت و دسترسی بهتر به قطعات یدکی در بازار ایران، گلوب کنترل ولو فیشر در بسیاری از پروژه‌ها انتخاب اول محسوب می‌شود.
گلوب کنترل ولوهای فیشر برای کار در شرایط عملیاتی سخت طراحی شده‌اند و دارای ویژگی‌های زیر هستند:
- قابلیت استفاده در فشارهای بالا و بسیار بالا
- عملکرد پایدار در دماهای بالا
- طراحی اختصاصی تریم برای کاهش نویز و جلوگیری از کاویتاسیون
- امکان استفاده در سرویس‌های بخار، گاز، مایع و سیالات خورنده
طراحی بدنه این ولوها معمولاً در اشکال Z-Type، Y-Type و Angle انجام می‌شود و بسته به شرایط فرآیند، تریم‌های متفاوتی برای آن در نظر گرفته می‌شود.
مدل‌ها و سری‌های رایج گلوب کنترل ولو فیشر
در خانواده گلوب کنترل ولوهای فیشر، چند سری اصلی وجود دارد:
Fisher EZ
برای سرویس‌های عمومی کنترل جریان در صنایع نفت، گاز و پتروشیمی استفاده می‌شود. این مدل برای بخار، مایع و گاز مناسب است و در فشارهای متوسط کاربرد زیادی دارد.
Fisher ET
این سری برای شرایط کاری با فشار و دمای بالاتر طراحی شده است. در فرآیندهای حساس پالایشگاهی و نیروگاهی استفاده می‌شود و پایداری بالایی در شرایط متغیر دارد.
Fisher ED
این سری برای کاربردهای سنگین صنعتی و فشارهای بالا توسعه داده شده است. از آن در خطوط بخار فوق‌داغ و فرآیندهایی که نیاز به پایداری بالا دارند استفاده می‌شود و عملکرد قابل‌اعتمادی در شرایط کاری سخت ارائه می‌دهد.
Fisher GX
با طراحی فشرده و اقتصادی خود، این مدل در پروژه‌های صنعتی عمومی و کاربردهای سبک تا متوسط به‌کار می‌رود. این ولو بیشتر در خطوطی استفاده می‌شود که فشار در محدوده متوسط قرار دارد.
Fisher HPT / HP
در شرایط عملیاتی بسیار سخت، فشارهای بسیار بالا و دماهای شدید، این سری مورد استفاده قرار می‌گیرد. این ولوها مخصوص فرآیندهای بحرانی صنعتی طراحی شده‌اند که نیاز به استحکام و پایداری طولانی‌مدت دارند.
ویژگی‌های فنی گلوب کنترل ولو فیشر
گلوب کنترل ولو فیشر به دلیل طراحی مهندسی و کیفیت ساخت، دارای مجموعه‌ای از ویژگی‌های فنی برجسته است که آن را برای کاربردهای صنعتی سنگین مناسب می‌کند.
مهم‌ترین ویژگی‌های فنی این نوع کنترل ولو عبارتند از:
- دقت بالا در کنترل دبی و فشار
- پایداری عملکرد در شرایط فشار و دمای بالا
- مقاومت بالا در برابر کاویتاسیون و فلشینگ
- کاهش نویز در خطوط بخار و گاز
- طول عمر طولانی در سرویس‌های مداوم
- طراحی بهینه برای کاهش لرزش و ارتعاش
- قابلیت کارکرد پایدار در فرآیندهای پیوسته
- سازگاری با سیستم‌های کنترل مدرن
- قابلیت تنظیم دقیق با پوزیشنرهای هوشمند
- عملکرد قابل اطمینان در محیط‌های صنعتی سخت
مشخصات فنی گلوب کنترل ولو فیشر
گلوب کنترل ولو فیشر با توجه به تنوع کاربرد در صنایع مختلف، دارای مشخصات فنی گسترده‌ای است. این مشخصات امکان استفاده از این ولو را در شرایط کاری سبک تا بسیار سنگین فراهم می‌کند.
در ادامه مشخصات فنی به‌صورت کامل و اصلاح‌شده آورده شده است:
سایز (Size)
گلوب کنترل ولو فیشر در سایزهای مختلف تولید می‌شود.
سایز ولو می‌تواند به دو صورت بیان شود:
- سیستم اینچی (NPS)
- سیستم متریک (DN)
مثال‌هایی از سایزهای رایج:
- 1 اینچ
- 2 اینچ
- 4 اینچ
- DN50
- DN100
- DN200
انتخاب سایز به دبی جریان، افت فشار مجاز و شرایط خط لوله بستگی دارد.
کلاس فشاری (Pressure Rating – ANSI / PN)
کلاس فشاری نشان‌دهنده توان تحمل فشار ولو در شرایط کاری است.
این کلاس‌ها در دو سیستم استاندارد بیان می‌شوند:
بر اساس استاندارد ANSI / ASME:
- Class 150
- Class 300
- Class 600
- Class 900
- Class 1500
- Class 2500
بر اساس استاندارد اروپایی PN:
- PN10
- PN16
- PN25
- PN40
- PN63
- PN100
انتخاب کلاس فشاری به فشار کاری، دمای فرآیند و نوع سیال بستگی دارد.
متریال بدنه (Body Material)
گلوب کنترل ولو فیشر با متریال‌های مختلف ساخته می‌شود، از جمله:
- فولاد کربنی (WCB)
- استنلس استیل (CF8، CF8M)
- آلیاژهای مقاوم در برابر دما و خوردگی
- سوپر آلیاژها برای شرایط خاص
انتخاب متریال بدنه مستقیماً روی طول عمر ولو و مقاومت آن در برابر خوردگی تأثیر دارد.
نوع بدنه (Body Type)
بدنه گلوب کنترل ولو فیشر در طراحی‌های مختلف ارائه می‌شود:
- Z-Type
- Y-Type
- Angle Type
نوع بدنه بر میزان افت فشار، جهت جریان و محل نصب تأثیرگذار است.
نوع تریم (Trim Type)
تریم داخلی بخش اصلی کنترل جریان در ولو است. فیشر تریم‌های مختلفی ارائه می‌دهد:
- تریم استاندارد
- تریم ضد کاویتاسیون
- تریم کاهنده نویز
- تریم مقاوم در برابر سایش
انتخاب نوع تریم باید متناسب با نوع سیال و شرایط فرآیند انجام شود.
محدوده دمای کاری
گلوب کنترل ولو فیشر توانایی کار در بازه دمایی گسترده‌ای دارد:
- از دماهای زیر صفر
- تا بیش از ۵۰۰ درجه سانتی‌گراد
محدوده دما به متریال بدنه، نوع تریم و سری ولو بستگی دارد.
نوع اکچویتور
این کنترل ولو قابلیت تجهیز به انواع اکچویتور را دارد:
- اکچویتور پنوماتیکی
- اکچویتور الکتریکی
- اکچویتور هیدرولیکی
در اغلب پروژه‌های صنعتی از اکچویتور پنوماتیک به همراه پوزیشنر هوشمند استفاده می‌شود.
نوع سیگنال کنترلی
گلوب کنترل ولو فیشر با انواع سیگنال کنترلی سازگار است:
- سیگنال 4–20 میلی‌آمپر
- سیگنال پنوماتیکی
- پروتکل HART
- FOUNDATION Fieldbus
این ویژگی امکان اتصال به سیستم‌های DCS و PLC را فراهم می‌کند.
ضریب جریان (Cv)
Cv نشان‌دهنده ظرفیت عبور جریان ولو است.
انتخاب صحیح Cv برای جلوگیری از نوسان، افزایش عمر تجهیزات و عملکرد پایدار سیستم ضروری است.
محاسبه Cv باید بر اساس شرایط واقعی فرآیند توسط مهندس کنترل انجام شود.
استانداردهای طراحی و ساخت
گلوب کنترل ولوهای فیشر بر اساس استانداردهای بین‌المللی طراحی می‌شوند، از جمله:
- ANSI / ASME
- API
- IEC
رعایت این استانداردها باعث افزایش ایمنی، دقت عملکرد و اطمینان در بهره‌برداری می‌شود.

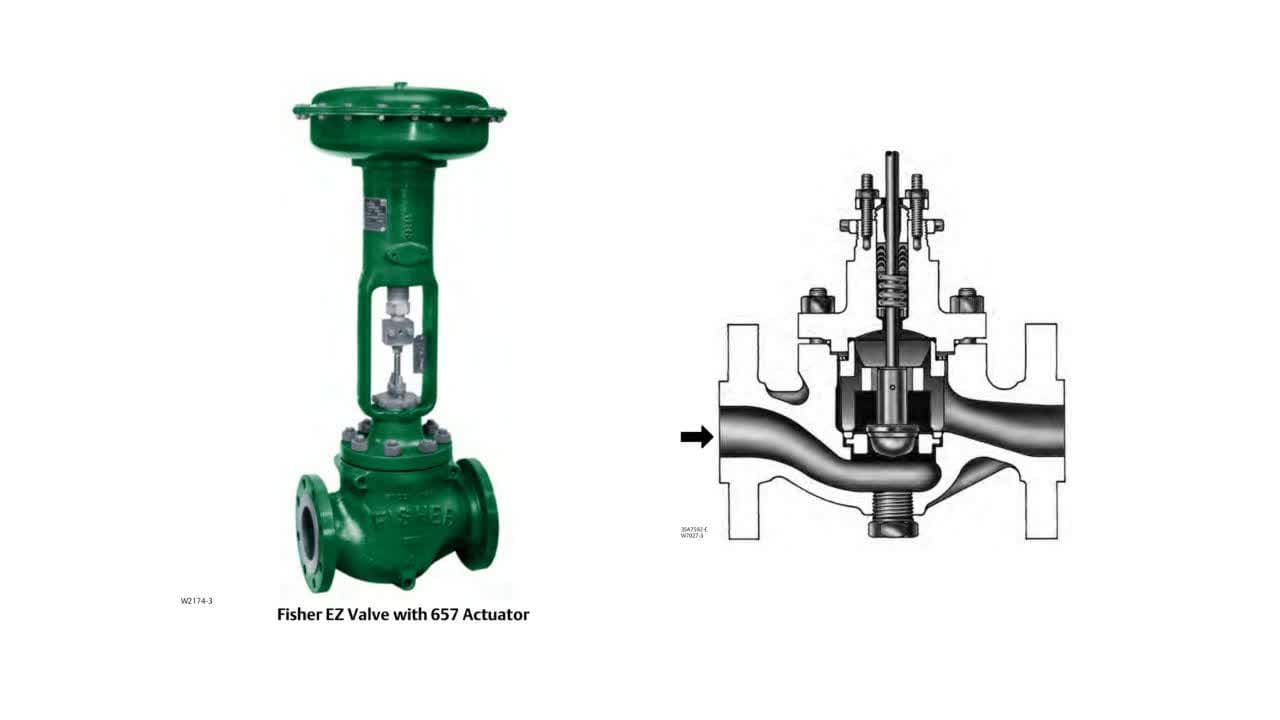

گلوب کنترل ولو Fisher EZ
Fisher EZ یکی از مدل‌های پرکاربرد گلوب کنترل ولو فیشر است که برای کاربردهای عمومی طراحی شده است. این مدل بیشتر در خطوط انتقال بخار، گاز و مایعات با فشار و دمای متوسط استفاده می‌شود.
ساختار این ولو به گونه‌ای است که امکان کنترل نرم و پایدار جریان را فراهم می‌کند. همچنین به دلیل طراحی ساده‌تر نسبت به مدل‌های سنگین‌تر، هزینه مناسب‌تری دارد.
ویژگی‌ها:
- مناسب برای سرویس‌های عمومی
- عملکرد پایدار در فشار متوسط
- قابلیت استفاده برای بخار، گاز و مایع
- قیمت مناسب نسبت به مدل‌های سنگین‌تر
کاربردها:
- کارخانه‌های صنعتی
- خطوط بخار
- سیستم‌های توزیع بخار و آب داغ
- پروژه‌های صنعتی عمومی

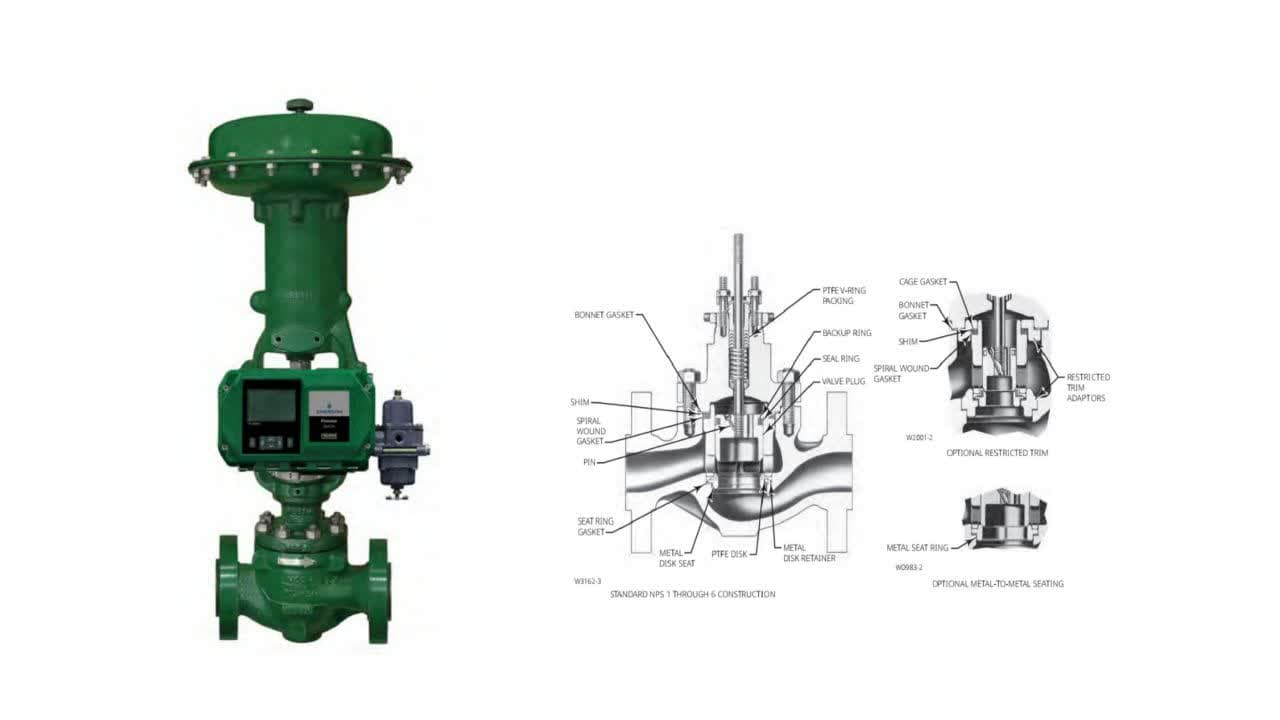

گلوب کنترل ولو Fisher ET
Fisher ET از خانواده Easy-e فیشر است که برای شرایط سخت‌تر نسبت به مدل EZ طراحی شده است. این مدل توانایی کنترل پایدار جریان در فشار و دماهای بالاتر را دارد.
در این ولو از طراحی cage-guided استفاده شده که باعث افزایش دقت کنترل و افزایش طول عمر آن می‌شود.
ویژگی‌ها:
- مناسب برای سرویس‌های صنعتی متوسط تا سنگین
- دارای تریم مقاوم در برابر سایش
- عملکرد پایدار در نوسانات فشار و دما
- مناسب کاربردهای نفت و گاز
کاربردها:
- پالایشگاه‌ها
- واحدهای پتروشیمی
- خطوط فرآیندی حساس
- سیستم‌های بخار و گاز
گلوب کنترل ولو Fisher ED
Fisher ED برای سرویس‌های سنگین و فشار بالا طراحی شده است. این مدل معمولاً در شرایطی استفاده می‌شود که دما، فشار و تنش مکانیکی بالا است.
این ولو در صنایع سنگین مانند نیروگاه‌ها و پالایشگاه‌ها کاربرد زیادی دارد و برای فرآیندهای حساس انتخاب می‌شود.
ویژگی‌ها:
- طراحی شده برای سرویس‌های سنگین
- مناسب فشار و دمای بالا
- مقاومت بالا در برابر خوردگی و سایش
- مناسب خطوط بخار فوق داغ
کاربردها:
- نیروگاه‌ها
- پالایشگاه‌های نفت و گاز
- خطوط بخار فشار بالا
- فرآیندهای بحرانی صنعتی

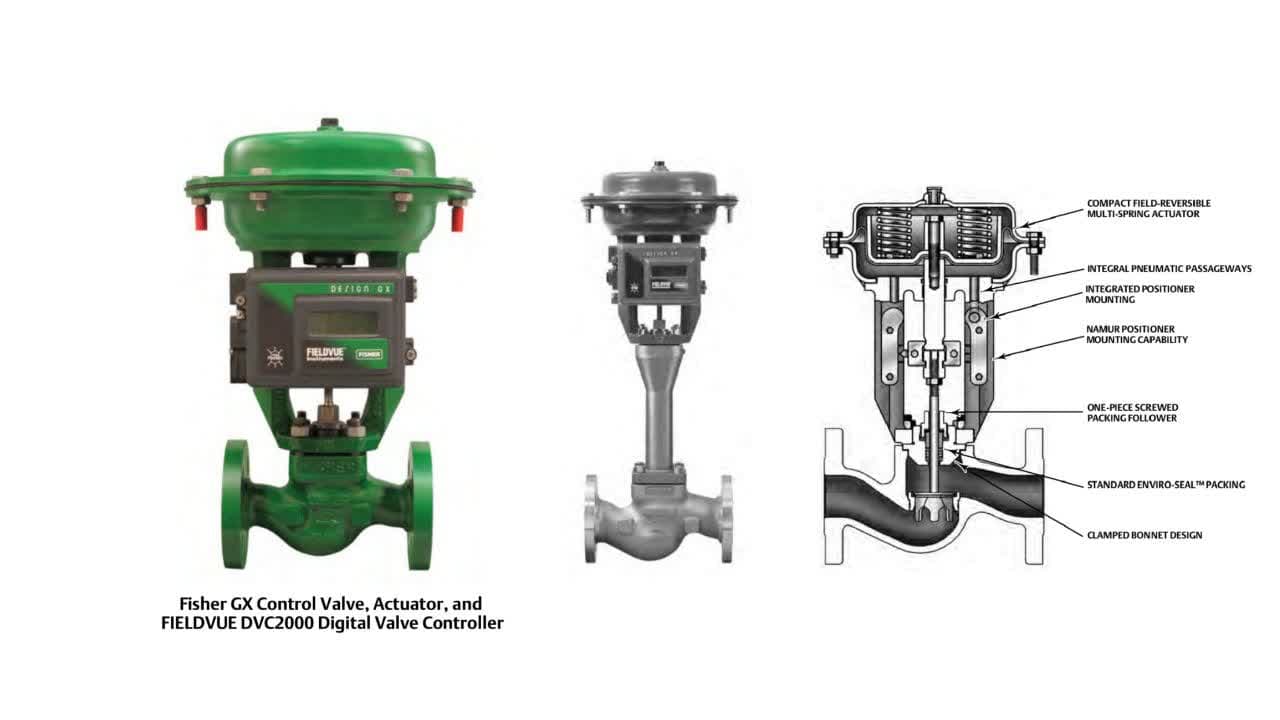

گلوب کنترل ولو Fisher GX
مدل GX یکی از مدل‌های اقتصادی و کامپکت فیشر است که برای کاربردهای صنعتی سبک تا متوسط استفاده می‌شود. این مدل زمانی مناسب است که محدودیت فضا وجود داشته باشد یا فشار و دما خیلی بالا نباشد.
طراحی فشرده آن باعث می‌شود نصب آن ساده‌تر باشد.
ویژگی‌ها:
- طراحی جمع‌وجور و اقتصادی
- مناسب برای پروژه‌های متوسط
- قابلیت نصب آسان
- مصرف انرژی کمتر در اکچویتور
کاربردها:
- کارخانه‌های صنعتی متوسط
- سیستم‌های کنترل عمومی
- خطوط انتقال سیالات با فشار متوسط

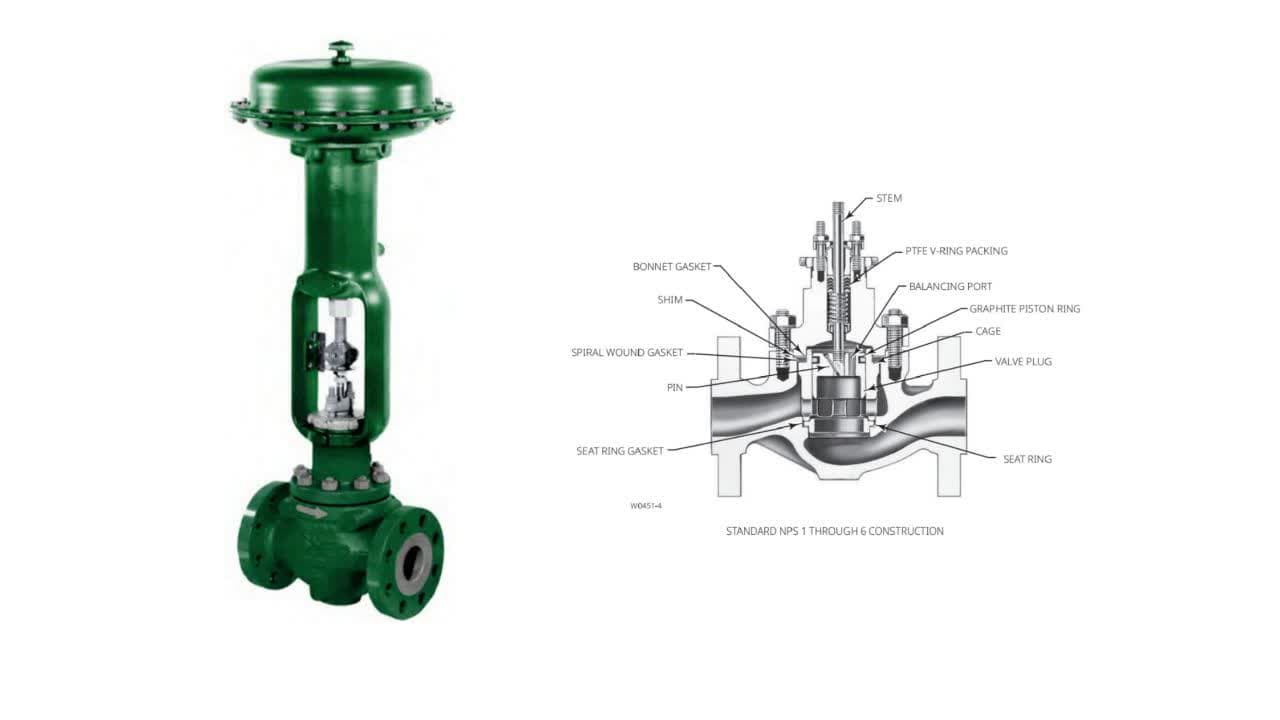

گلوب کنترل ولو Fisher HP / HPT
سری HP و HPT جزو سنگین‌ترین و مقاوم‌ترین گلوب کنترل ولوهای فیشر محسوب می‌شوند. این مدل‌ها برای فشار و دمای بسیار بالا و شرایط کاری بحرانی طراحی شده‌اند.
در پروژه‌هایی که توقف سیستم خسارت مالی بزرگی دارد، معمولاً از این مدل استفاده می‌شود.
ویژگی‌ها:
- مناسب برای فشار بسیار بالا
- عملکرد پایدار در دماهای شدید
- طراحی مقاوم در برابر کاویتاسیون و نویز
- مخصوص فرآیندهای بحرانی
کاربردها:
- نیروگاه‌های بزرگ
- پالایشگاه‌های نفت و گاز
- صنایع پتروشیمی سنگین
- خطوط بخار فوق فشار
دانلود کاتالوگ Fisher HP / HPT
