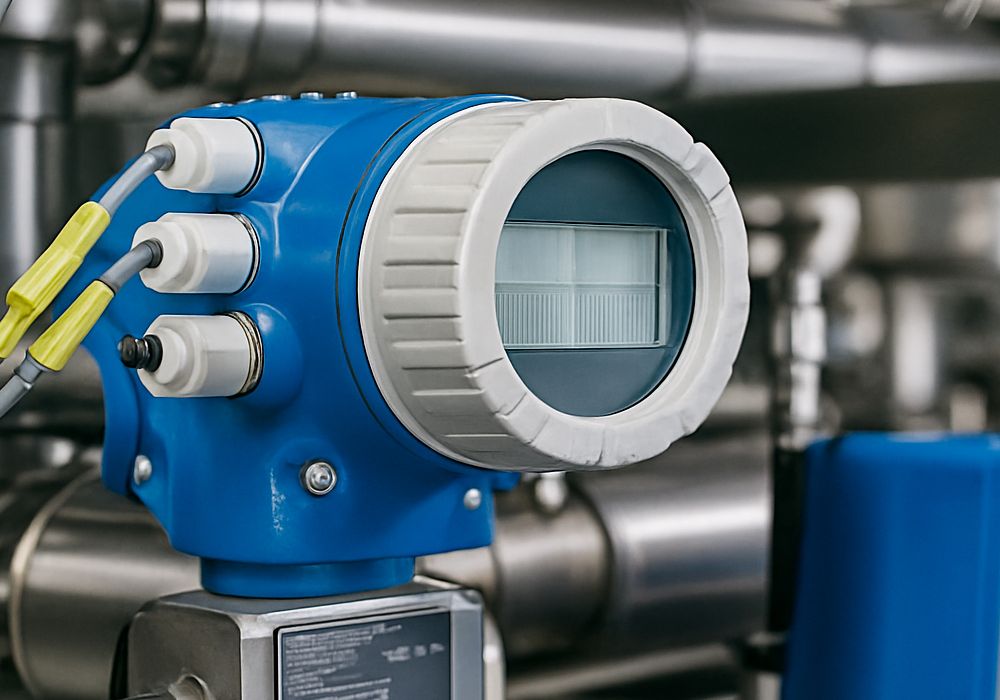

فلومتر صنعتی (Flow Meter) چیست؟
فلومتر صنعتی یکی از مهم‌ترین تجهیزات اندازه‌گیری در صنایع مختلف است که وظیفه سنجش میزان جریان سیالات (مایعات، گازها یا بخار) را بر عهده دارد. این ابزار با اندازه‌گیری حجم یا جرم سیال عبوری از یک خط لوله، نقش اساسی در کنترل فرآیندها، بهینه‌سازی مصرف انرژی، افزایش بهره‌وری و کاهش هزینه‌های عملیاتی دارد.
در بسیاری از صنایع مانند نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی و دارویی، سیستم‌های تصفیه آب و فاضلاب، و همچنین صنایع تولیدی، فلومترها جزء جدانشدنی فرآیندها محسوب می‌شوند. انتخاب صحیح فلومتر بر اساس نوع سیال، شرایط عملیاتی، دقت مورد نیاز و هزینه، تأثیر مستقیمی بر کیفیت و راندمان سیستم خواهد داشت.
انواع فلومتر صنعتی و عملکرد آنها
1. فلومتر الکترومغناطیسی (Electromagnetic Flow Meter)
فلومتر الکترومغناطیسی بر اساس قانون القای فاراده کار می‌کند. این نوع فلومتر فقط برای مایعات رسانا (مانند آب، فاضلاب، اسیدها و محلول‌های شیمیایی) قابل استفاده است.
✅ ویژگی‌ها:
- بدون قطعات متحرک
- دقت بالا و خطای کم
- نگهداری آسان
- مقاوم در برابر سایش و خوردگی
کاربرد: در صنایع آب و فاضلاب، صنایع شیمیایی، معدنی و غذایی.
2. فلومتر آلتراسونیک (Ultrasonic Flow Meter)
فلومتر آلتراسونیک با استفاده از امواج فراصوت، سرعت جریان سیال را اندازه‌گیری می‌کند. این دستگاه معمولاً به صورت Non-Invasive (بدون تماس مستقیم با سیال) روی لوله نصب می‌شود.
✅ ویژگی‌ها:
- بدون قطعات متحرک
- مناسب برای لوله‌های با سایز بزرگ
- قابلیت نصب روی لوله‌های در حال کار بدون قطع جریان
- مناسب برای مایعات و گازها
کاربرد: در صنایع آب شهری، نیروگاه‌ها، صنایع نفت و گاز و پروژه‌های انتقال سیال در مسافت‌های طولانی.
3. فلومتر جرمی کوریولیس (Coriolis Mass Flow Meter)
این نوع فلومتر بر اساس اصل نیروی کوریولیس کار می‌کند و جریان جرم سیال را به صورت مستقیم اندازه‌گیری می‌کند.
✅ ویژگی‌ها:
- بالاترین دقت در بین فلومترها (خطا کمتر از ±0.1%)
- اندازه‌گیری همزمان جرم، دما، چگالی و ویسکوزیته سیال
- مناسب برای مایعات و گازها
- حساس به ارتعاش و شوک مکانیکی
کاربرد: در صنایع غذایی، دارویی، شیمیایی، پتروشیمی، و هر جا که دقت بالا ضروری باشد.
4. فلومتر توربینی (Turbine Flow Meter)
فلومتر توربینی با چرخش یک پروانه یا توربین داخلی جریان سیال را اندازه‌گیری می‌کند. این نوع فلومتر برای مایعات تمیز و بدون ذرات معلق بهترین عملکرد را دارد.
✅ ویژگی‌ها:
- دقت خوب با هزینه کمتر نسبت به فلومترهای جرمی
- حساس به تغییرات ویسکوزیته و وجود ذرات
- نیاز به کالیبراسیون منظم
کاربرد: صنایع نفت، گاز، پتروشیمی، تولید مواد شوینده، و سیستم‌های توزیع سوخت.
5. فلومتر ورتکس (Vortex Flow Meter)
فلومتر ورتکس با ایجاد گردابه (Vortex) در پشت یک جسم موانع، فرکانس نوسان‌های گردابی را اندازه می‌گیرد و از آن برای محاسبه دبی استفاده می‌کند.
✅ ویژگی‌ها:
- مناسب برای مایعات، گازها و بخار
- فاقد قطعات متحرک (نگهداری کم)
- مقاوم در برابر دما و فشار بالا
- دقت متوسط
کاربرد: صنایع بخار، نیروگاه‌ها، سیستم‌های HVAC، و صنایع شیمیایی.
6. فلومتر اختلاف فشار (Differential Pressure Flow Meter)
این مدل فلومتر با ایجاد افت فشار در سیال و محاسبه آن، دبی را اندازه می‌گیرد. ابزارهایی مانند اوریفیس پلیت، ونتوری تیوب و نازل در این دسته قرار می‌گیرند.
✅ ویژگی‌ها:
- قیمت مناسب و سادگی در ساختار
- نیاز به بخش مستقیم لوله قبل و بعد از فلومتر
- دقت قابل قبول با نگهداری مناسب
کاربرد: صنایع نفت، گاز، پتروشیمی، پالایشگاه‌ها و نیروگاه‌ها.
کاربردهای فلومتر در صنایع مختلف
🔧 1. پالایشگاه‌ها و صنایع نفت و گاز:
برای اندازه‌گیری دقیق حجم و جرم جریان نفت خام، گاز طبیعی، محصولات پالایشی و سایر سیالات صنعتی.
🔧 2. صنایع پتروشیمی:
کنترل فرآیندهای شیمیایی، سنجش دقیق مواد اولیه و خروجی و بهینه‌سازی مصرف انرژی.
🔧 3. نیروگاه‌ها:
پایش جریان آب خنک‌کننده، بخار، سوخت و گاز طبیعی جهت افزایش راندمان و جلوگیری از خرابی سیستم‌ها.
🔧 4. صنایع غذایی و دارویی:
اندازه‌گیری دقیق جریان مایعات حساس مانند شیر، شربت، محلول‌های دارویی با رعایت استانداردهای بهداشتی.
🔧 5. سیستم‌های تصفیه آب و فاضلاب:
اندازه‌گیری جریان آب ورودی و خروجی، کنترل فرآیندهای فیلتراسیون و ضدعفونی.
🔧 6. صنایع معدنی و فلزی:
اندازه‌گیری دوغاب، اسیدها و محلول‌های شیمیایی در فرآیندهای استخراج و فرآوری.
نکات مهم در انتخاب فلومتر مناسب
✅ نوع سیال: مایع، گاز یا بخار. همچنین ویژگی‌های فیزیکی مانند چگالی، رسانایی و ویسکوزیته اهمیت دارند.
✅ شرایط عملیاتی: فشار، دما، سایز لوله و وجود ذرات یا آلودگی در سیال.
✅ میزان دقت مورد نیاز: برای فرآیندهای حساس، فلومترهای جرمی یا الکترومغناطیسی پیشنهاد می‌شود.
✅ هزینه: فلومترهای اختلاف فشار و توربینی قیمت مناسب‌تری دارند اما نیاز به نگهداری بیشتری دارند.
✅ نگهداری و دوام: فلومترهای بدون قطعات متحرک مانند آلتراسونیک و ورتکس، هزینه نگهداری کمتری دارند.
نگهداری و بهره‌برداری صحیح از فلومترها
- انجام کالیبراسیون دوره‌ای جهت حفظ دقت اندازه‌گیری
- بررسی وضعیت سنسورها، کابل‌ها و اتصالات
- تمیز کردن داخلی فلومتر (در صورت نیاز) مخصوصاً در سیالات آلوده
- بررسی افت فشار و عملکرد صحیح در خطوط عملیاتی
- استفاده از فیلترها در ورودی لوله برای جلوگیری از ورود ذرات (در فلومترهای توربینی)
جمع‌بندی
فلومتر صنعتی یکی از کلیدی‌ترین تجهیزات در سیستم‌های کنترل و مانیتورینگ فرآیندهای صنعتی است. انتخاب درست آن نه تنها باعث بهبود عملکرد سیستم می‌شود بلکه در کاهش هزینه‌های انرژی، افزایش ایمنی و جلوگیری از خطاهای عملیاتی نقش حیاتی دارد. شناخت انواع فلومتر، مزایا و محدودیت‌های آنها به مهندسین کمک می‌کند تا بهترین گزینه را متناسب با شرایط فرآیند خود انتخاب کنند. از معروف ترین برند های فلومتر میتوان Emerson , Siemens , Endress+Hauser , ABB و Honeywell نام برد .
