گیج اختلاف فشار دوایر رنج 10 اینچ آب مدل 4010

گیج اختلاف فشار دوایر رنج 10 اینچ آب مدل 4010 یکی از ابزارهای دقیق و پرکاربرد برای اندازه‌گیری اختلاف فشار در سیستم‌های تهویه، فیلتراسیون و خطوط گاز است. این گیج با طراحی ساده و خوانایی بالا، امکان پایش سریع اختلاف فشار را فراهم می‌کند. برند Dwyer این مدل را برای کاربردهای صنعتی و تاسیساتی طراحی کرده است.

نوع گیج و مکانیزم اندازه‌گیری

این گیج از نوع اختلاف فشار بوده و از المنت اندازه‌گیری دیافراگمی استفاده می‌کند. اختلاف فشار بین دو نقطه باعث تغییر شکل دیافراگم داخلی می‌شود. این حرکت به‌صورت مکانیکی به عقربه منتقل می‌گردد و مقدار اختلاف فشار روی صفحه نمایش داده می‌شود. این ساختار دقت مناسب و پاسخ‌دهی سریعی ایجاد می‌کند.

رنج اندازه‌گیری و واحد

گیج اختلاف فشار Dwyer مدل 4010 در بازه 0 تا 10 اینچ ستون آب کار می‌کند. واحد اندازه‌گیری inH2O بوده و این رنج برای اندازه‌گیری فشارهای پایین بسیار مناسب است. این ویژگی باعث می‌شود گیج برای سیستم‌های HVAC، کنترل فیلتر و کانال‌های هوا گزینه‌ای ایده‌آل باشد.

طراحی صفحه و خوانایی

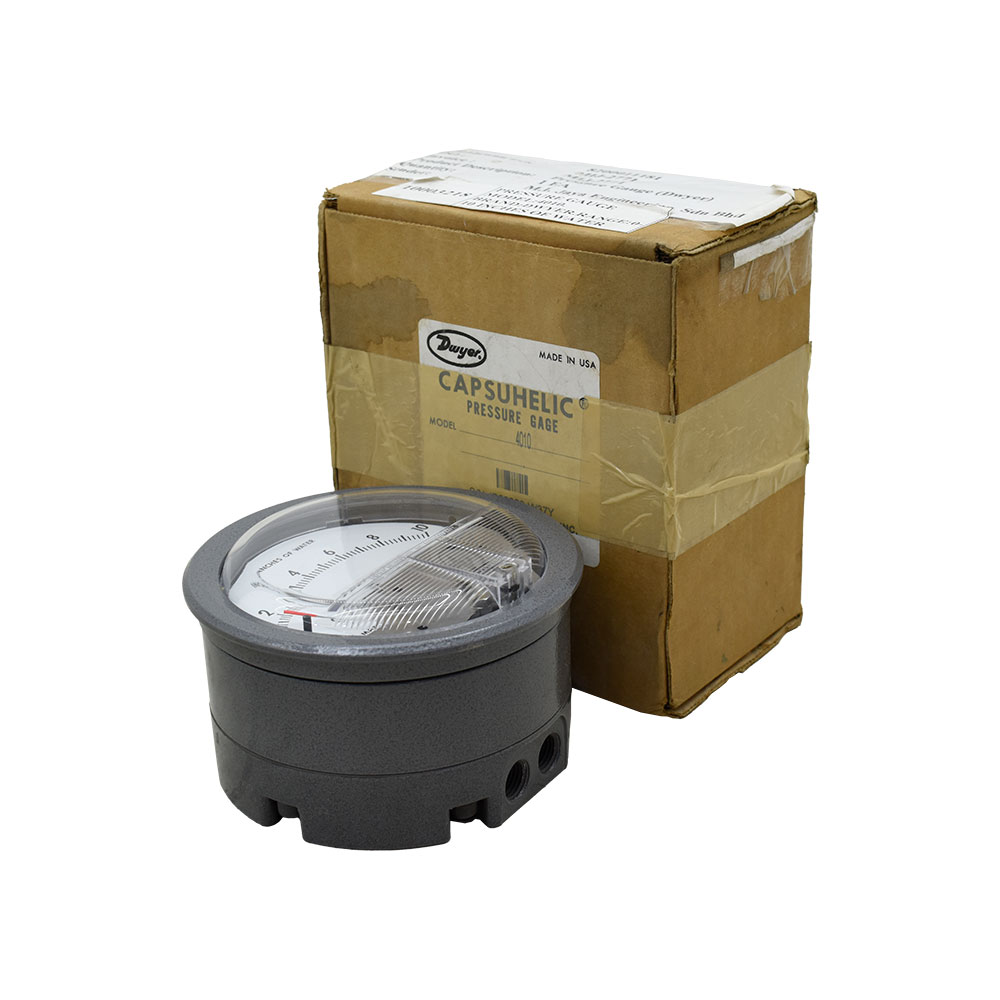

این گیج دارای صفحه مدرج با قطر 100 میلی‌متر (4 اینچ) است. اندازه مناسب صفحه، خواندن مقدار فشار را ساده می‌کند. مقیاس واضح و حرکت نرم عقربه، خطای خواندن را کاهش می‌دهد و کنترل دقیق‌تری به اپراتور می‌دهد.

متریال بدنه و اتصال

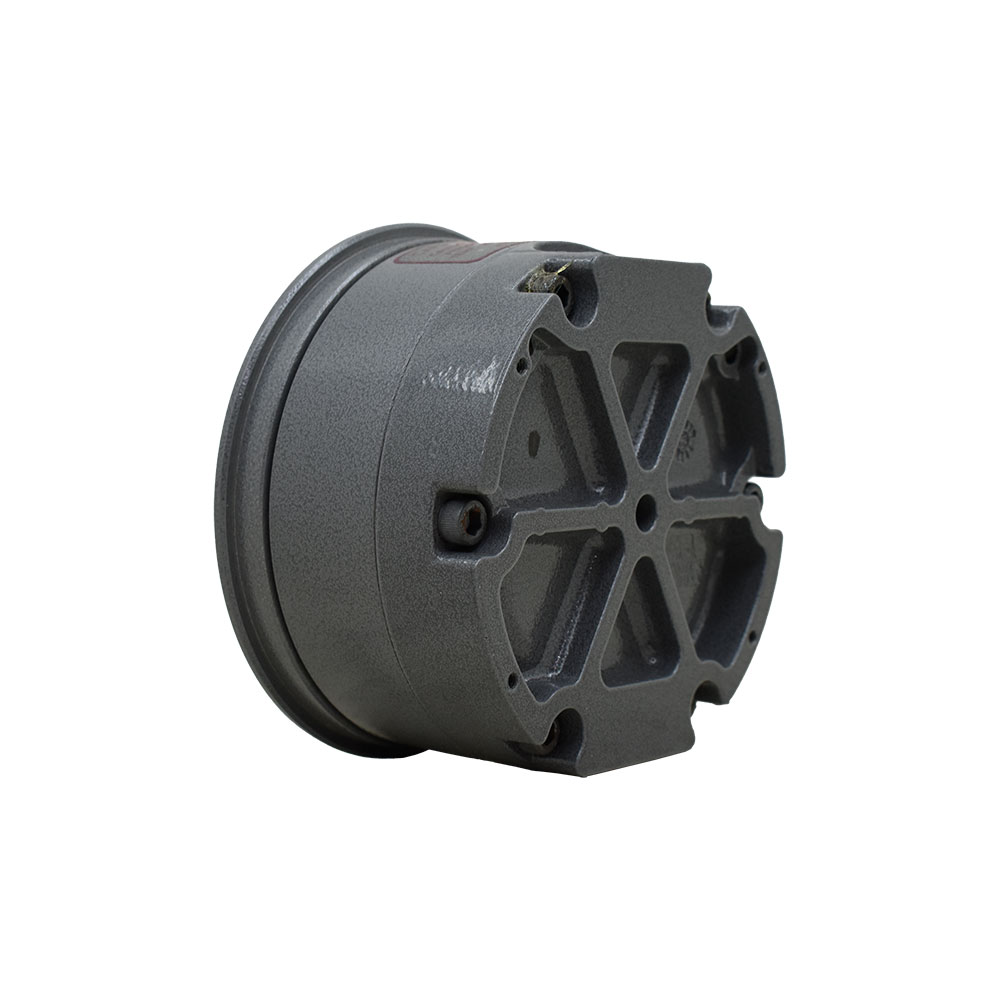

بدنه و اتصال این گیج از آلومینیوم ساخته شده است. این متریال وزن کم و مقاومت مناسبی در شرایط کاری سبک تا متوسط فراهم می‌کند. اتصال گیج به‌صورت رزوه‌ای NPT با سایز 1/8 اینچ طراحی شده و نصب آن روی تجهیزات و خطوط اندازه‌گیری به‌راحتی انجام می‌شود.

قابلیت‌ها و محدودیت‌ها

این مدل قابلیت تزریق روغن ندارد و برای محیط‌هایی با لرزش بالا توصیه نمی‌شود. همچنین گیج فاقد تاییدیه ضد انفجار است و بیشتر برای محیط‌های عمومی، تاسیساتی و صنعتی سبک استفاده می‌شود. با این حال، سادگی طراحی باعث افزایش دوام و کاهش نیاز به نگهداری می‌شود.

کاربردهای رایج

گیج اختلاف فشار دوایر مدل 4010 در سیستم‌های تهویه مطبوع، کنترل فیلترها، پایش اختلاف فشار در فن‌ها، کانال‌های هوا و خطوط گاز کم‌فشار استفاده می‌شود. این گیج در پروژه‌های تاسیساتی و کنترلی کاربرد گسترده‌ای دارد.

جمع‌بندی

گیج اختلاف فشار دوایر رنج 10 اینچ آب مدل 4010 با مکانیزم دیافراگمی، صفحه خوانا، بدنه آلومینیومی و رنج مناسب فشار پایین، انتخابی ساده و قابل اعتماد برای اندازه‌گیری اختلاف فشار در سیستم‌های هوا و گاز محسوب می‌شود.
