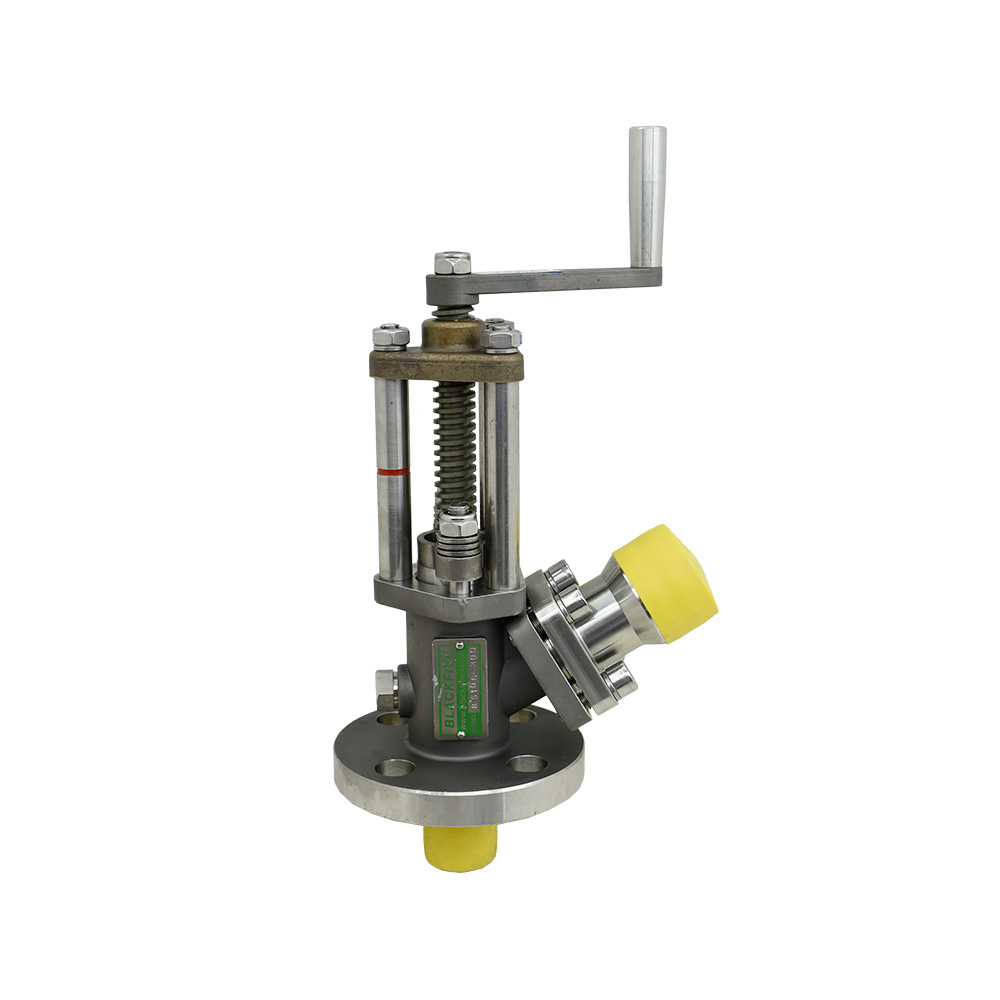

شیر نمونه گیری پیستونی فلنجی

شیر نمونه گیری پیستونی فلنجی یکی از تجهیزات مهم در سیستم‌های فرآیندی برای برداشت ایمن و کنترل‌شده نمونه سیال است. این نوع شیر به‌گونه‌ای طراحی شده که امکان نمونه‌برداری از خطوط تحت فشار یا مخازن را بدون اختلال در فرآیند فراهم می‌کند. استفاده از مکانیزم پیستونی، دقت و ایمنی عملیات نمونه‌گیری را افزایش می‌دهد.

مکانیزم عملکرد پیستونی

این شیر با حرکت خطی پیستون داخلی عمل می‌کند. اپراتور با باز کردن شیر، مسیر عبور سیال را به‌صورت کنترل‌شده باز می‌کند و مقدار مشخصی از سیال برای نمونه‌برداری خارج می‌شود. پس از پایان عملیات، پیستون مسیر را کاملاً می‌بندد. این ساختار از نشت سیال جلوگیری می‌کند و ایمنی فرآیند را حفظ می‌نماید.

متریال بدنه و مقاومت فرآیندی

بدنه شیر نمونه‌گیری پیستونی فلنجی از استیل ضدزنگ 316 ساخته شده است. این متریال مقاومت بالایی در برابر خوردگی، مواد شیمیایی و دماهای بالا دارد. استفاده از استیل 316، شیر را برای کاربردهای شیمیایی و فرآیندی حساس مناسب می‌سازد و طول عمر تجهیز را افزایش می‌دهد.

نوع اتصال و نصب

این مدل دارای اتصال فلنجی است که نصب مطمئن و پایدار روی خطوط لوله را فراهم می‌کند. اتصال فلنجی، آب‌بندی مناسب ایجاد می‌کند و تحمل فشار فرآیندی را افزایش می‌دهد. سایز خروجی فرآیندی 1 اینچ است که امکان نمونه‌برداری آسان را فراهم می‌سازد.

شرایط کاری

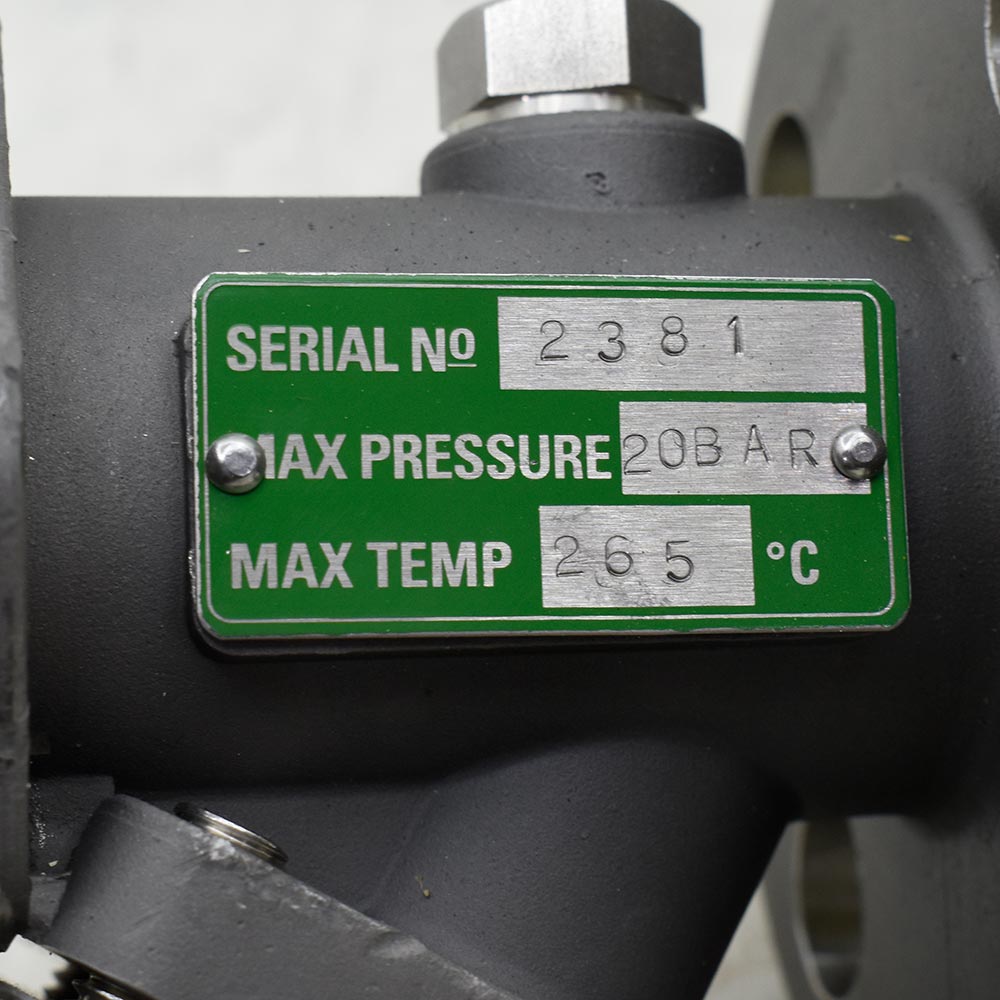

شیر نمونه گیری پیستونی فلنجی برای فشار فرآیندی تا 20 بار طراحی شده است. این شیر توانایی کار در دمای بالا تا 260 درجه سانتی‌گراد را دارد. این محدوده کاری، استفاده از شیر را در فرآیندهای دما بالا و سیالات داغ ممکن می‌سازد.

کاربردهای صنعتی

این شیر نمونه‌گیری به‌طور گسترده در صنایع شیمیایی استفاده می‌شود. همچنین در صنایع پتروشیمی، پالایشگاهی و واحدهای فرآیندی که نیاز به نمونه‌برداری دوره‌ای دارند کاربرد دارد. طراحی پیستونی، دقت نمونه‌برداری را افزایش می‌دهد و خطر آلودگی یا نشت را کاهش می‌دهد.

مزایای استفاده

شیر نمونه گیری پیستونی فلنجی امکان نمونه‌برداری ایمن، سریع و قابل کنترل را فراهم می‌کند. ساختار ساده، نیاز به نگهداری را کاهش می‌دهد و عملکرد پایدار در طولانی‌مدت ایجاد می‌کند. این ویژگی‌ها، آن را به گزینه‌ای قابل اعتماد در سیستم‌های فرآیندی تبدیل کرده است.

جمع‌بندی

شیر نمونه گیری پیستونی فلنجی با بدنه استیل 316، اتصال فلنجی، تحمل فشار 20 بار و دمای کاری تا 260 درجه سانتی‌گراد، انتخابی حرفه‌ای برای نمونه‌برداری ایمن و دقیق در صنایع شیمیایی و فرآیندی محسوب می‌شود.
