کاتالوگ فلومتر ورتکس اندرس هاوزر
دانلود فایلفلومتر ورتکس اندرس هاوزر

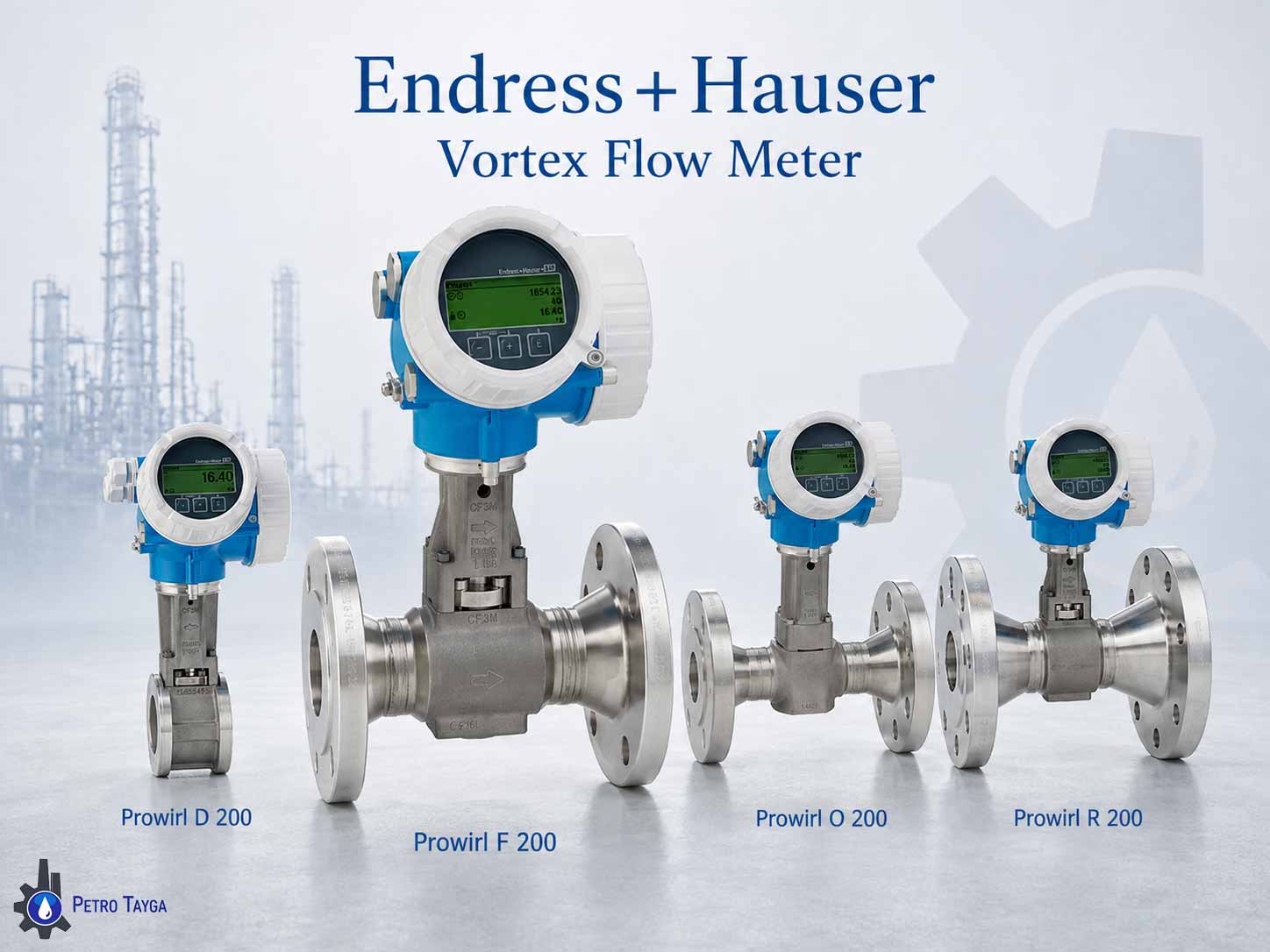

فلومتر ورتکس اندرس هاوزر (Endress+Hauser) از خانواده Proline Prowirl دبی بخار، گاز، هوا و برخی سیالات فرآیندی را اندازهگیری میکند. Endress+Hauser مدلهای مختلف این خانواده را برای کاربردهای عمومی، دبی پایین، فشار بالا و نصب فشرده ارائه میدهد.
برای آشنایی با سایر فناوریهای اندازهگیری جریان و مشاهده انواع فلومتر میتوانید محصولات این دسته را در پترو تایگا مشاهده کنید.
مشخصات فلومتر ورتکس Endress+Hauser
| ویژگی | مشخصات |
|---|---|
| خانواده محصول | Proline Prowirl |
| مدلهای فعلی | F 200، D 200، O 200، R 200 |
| سیالات اصلی | بخار، گاز، هوا و برخی سیالات فرآیندی |
| محدوده سایز | ½ تا 12 اینچ، بسته به مدل |
| حداکثر فشار | تا PN250 / Class 1500، بسته به مدل |
| نوع اتصال | Flanged یا Wafer |
| نوع نصب | Compact یا Remote، بسته به مدل |
| پارامترهای اندازهگیری | Volume Flow و در Configuration مناسب Mass Flow، Temperature و Energy |
| خروجی و ارتباطات | 4–20 mA، HART و سایر پروتکلها بسته به Configuration |

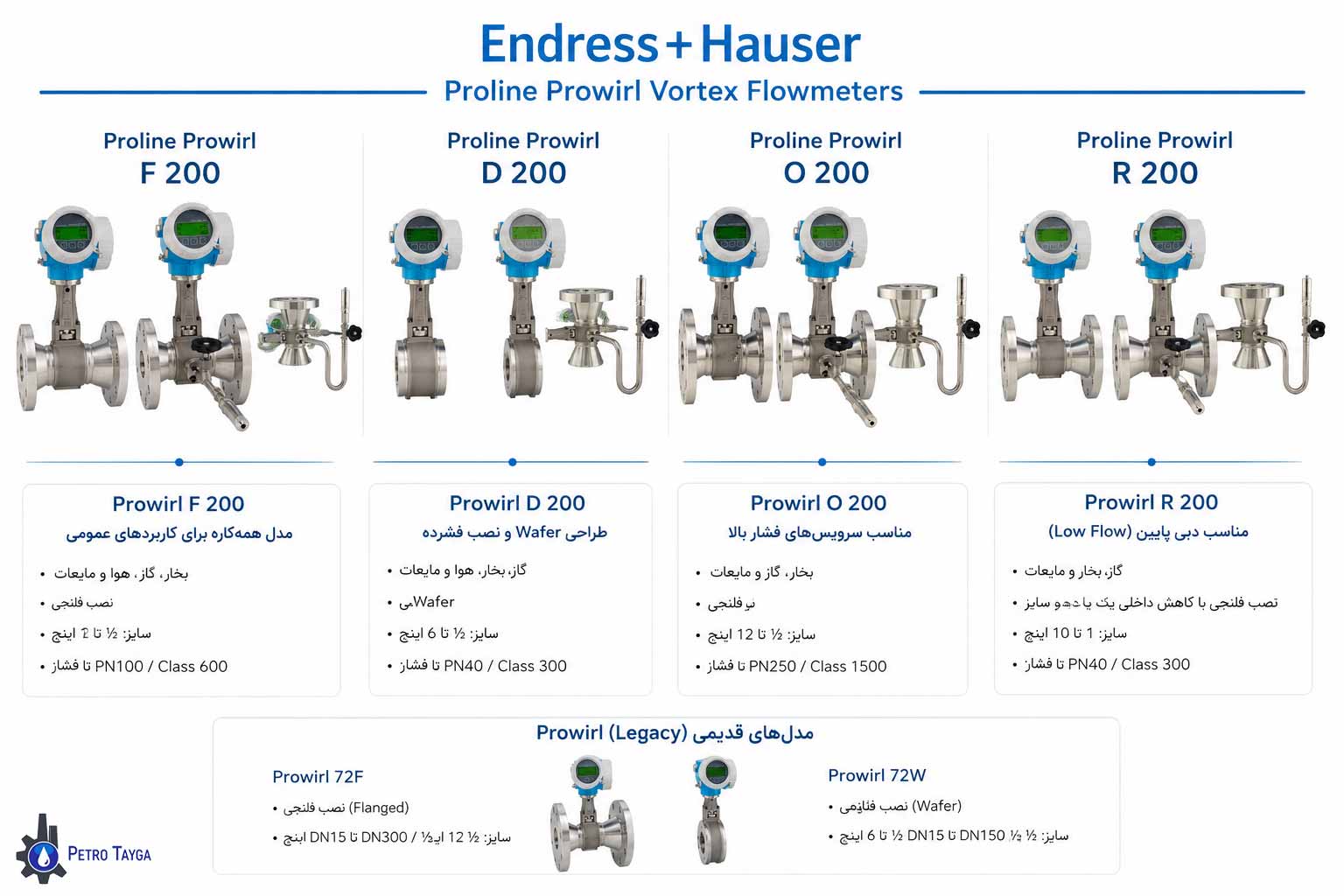

مدلهای فلومتر ورتکس اندرس هاوزر
| مدل | محدوده سایز | کاربرد اصلی |
|---|---|---|

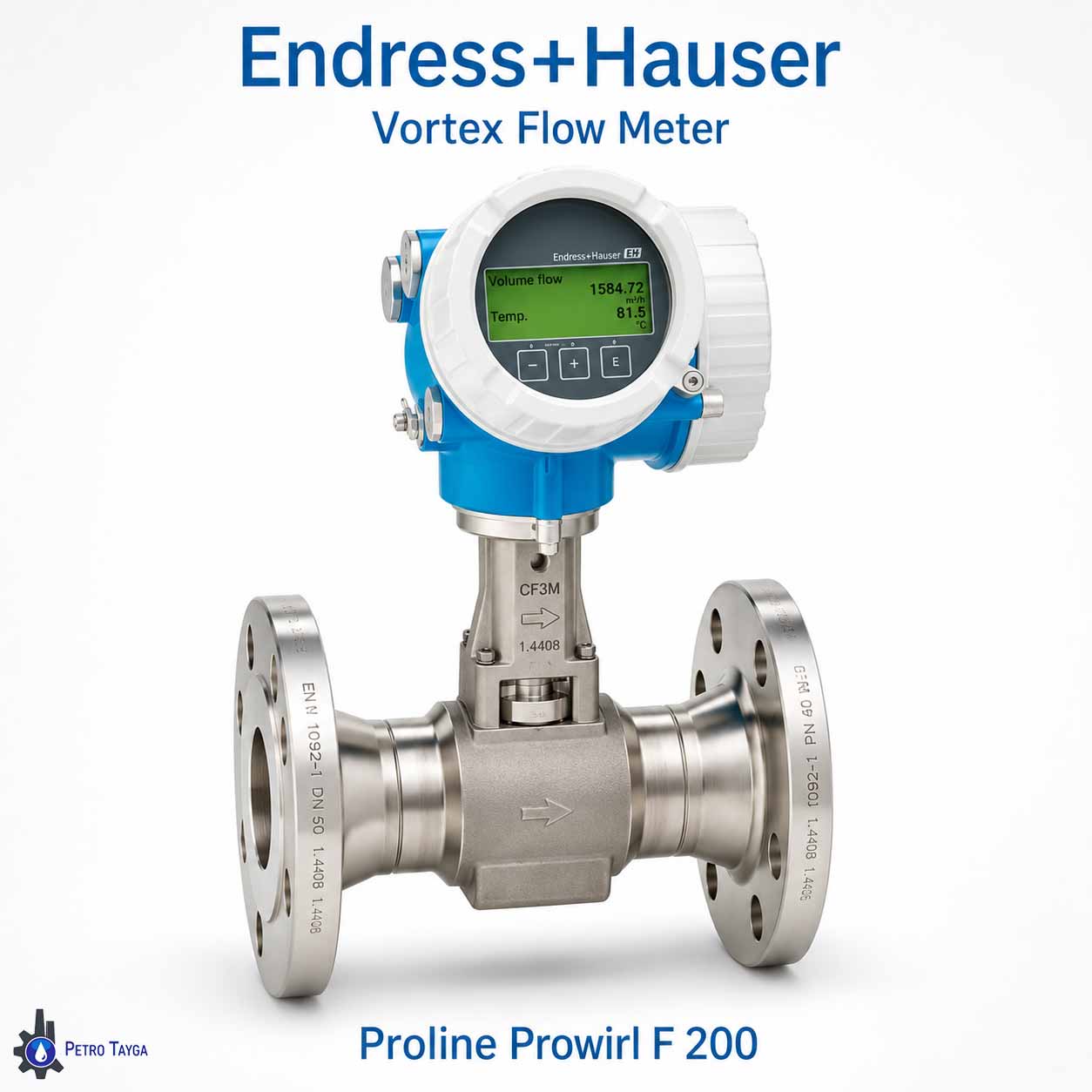

| Prowirl F 200 | ½ تا 12 اینچ | بخار، گاز، هوا و کاربردهای عمومی |

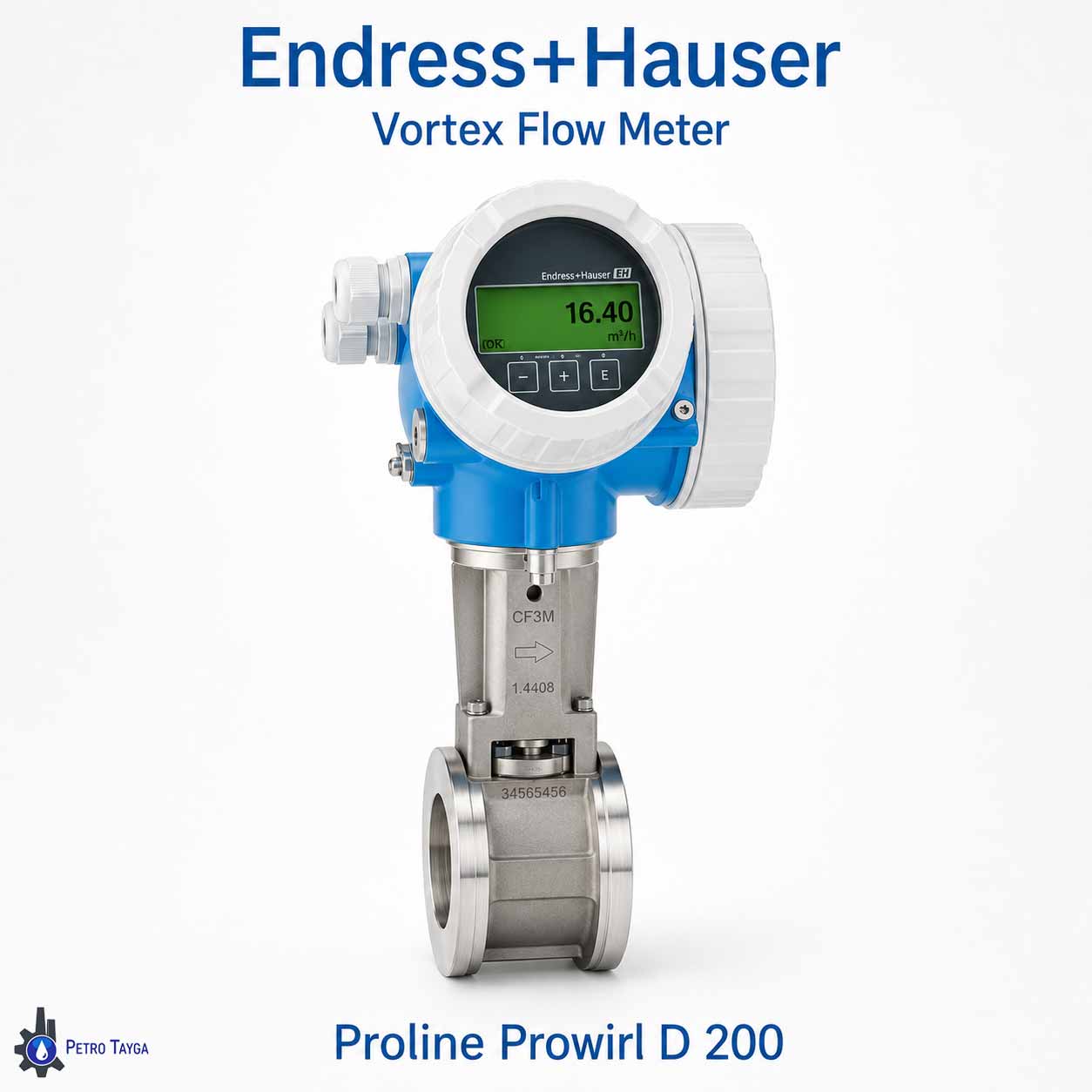

| Prowirl D 200 | ½ تا 6 اینچ | طراحی Wafer، نصب فشرده و اقتصادی |

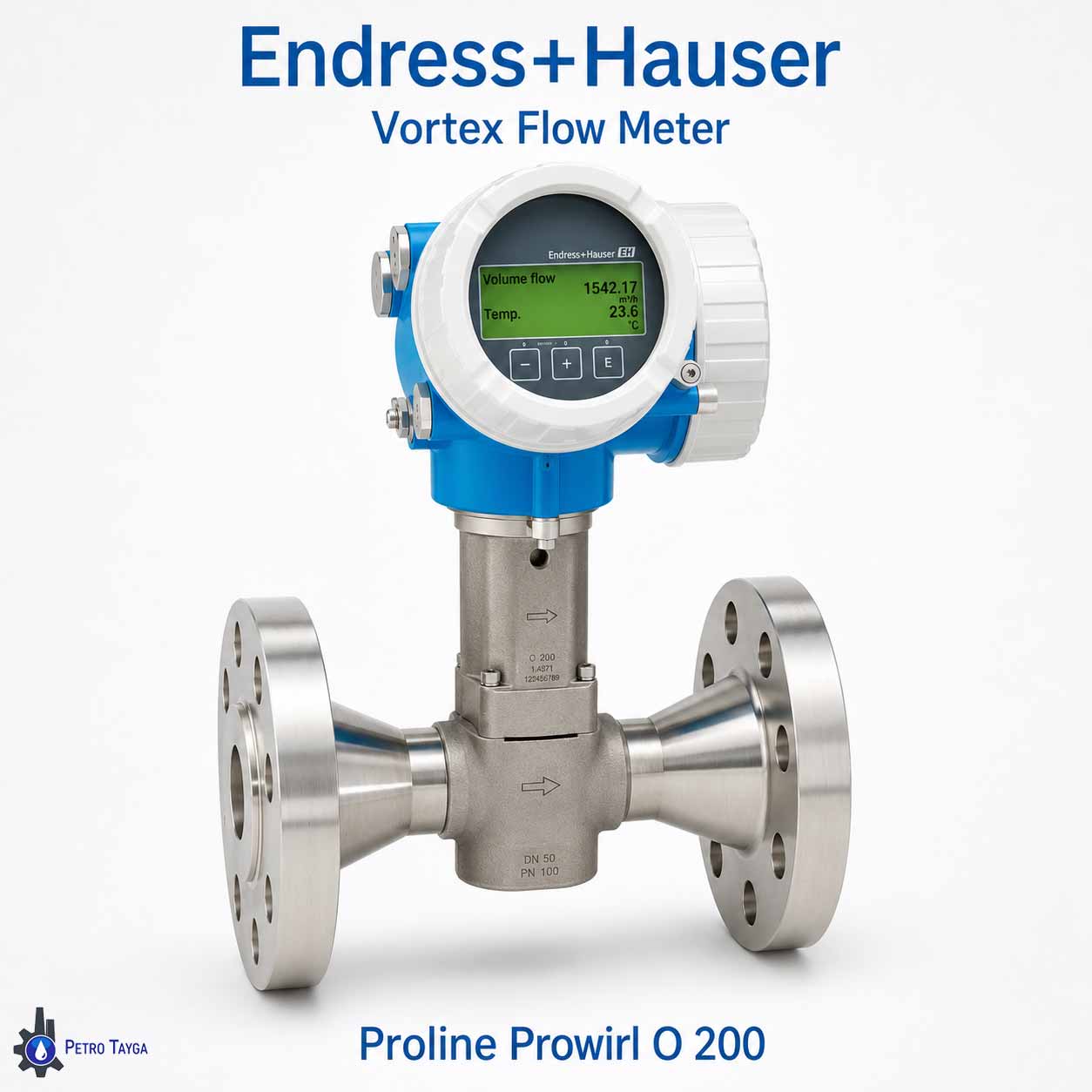

| Prowirl O 200 | ½ تا 12 اینچ | سرویسهای فشار بالا |

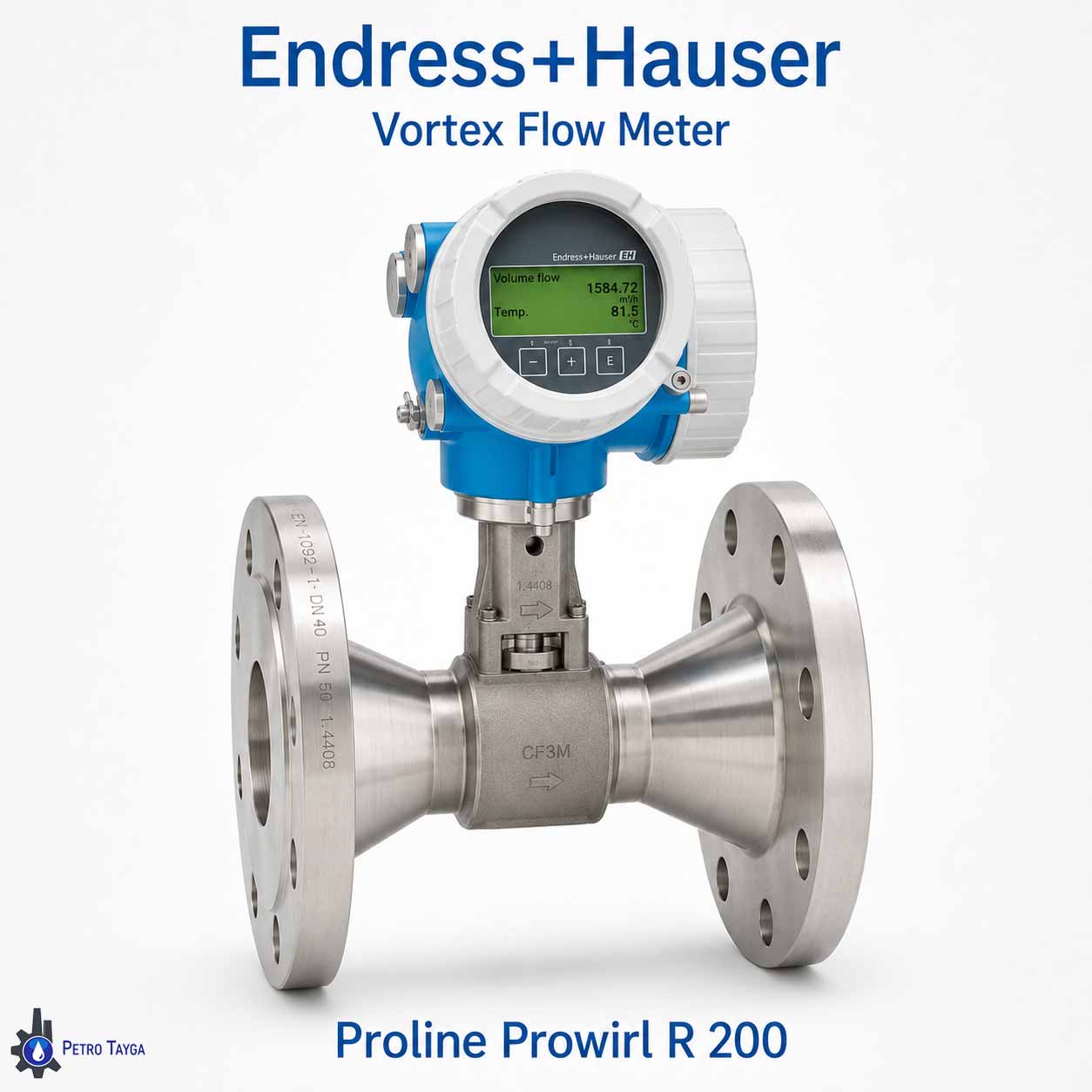

| Prowirl R 200 | 1 تا 10 اینچ | دبی پایین و کاهش داخلی قطر |
Prowirl F 200 مدل همهکاره این خانواده است. D 200 فضای نصب کمتری نیاز دارد، O 200 فشارهای بالا را پوشش میدهد و R 200 با کاهش داخلی قطر، اندازهگیری دبیهای پایین را بهبود میدهد.
مدلهای قدیمی Prowirl
نسلهای قدیمیتر Prowirl هنوز در بسیاری از واحدهای صنعتی کار میکنند و گاهی برای Replacement یا تأمین Spare موردنیاز هستند.
| مدل قدیمی | مشخصات |
|---|---|
| Prowirl 72F | Flanged، سایز DN15 تا DN300 / ½ تا 12 اینچ |
| Prowirl 72W | Wafer، سایز DN15 تا DN150 / ½ تا 6 اینچ |
در مدل Prowirl 72F، عدد 72 نسل Transmitter و حرف F نوع سنسور فلنجی را مشخص میکند. برای پروژههای جدید، مدلهای F 200، D 200، O 200 و R 200 اولویت بیشتری دارند.
کاربرد فلومتر ورتکس
فلومترهای Proline Prowirl بیشتر دبی بخار، گازهای صنعتی و هوای فشرده را اندازهگیری میکنند.
| کاربرد | توضیح |
|---|---|
| فلومتر بخار | بخار اشباع، بخار سوپرهیت و خطوط Utility |
| فلومتر گاز | گازهای صنعتی و فرآیندی |
| فلومتر هوا | هوای فشرده و خطوط هوای صنعتی |
| فلومتر اکسیژن | برخی سرویسهای اکسیژن پس از بررسی شرایط فرآیند |
| مایعات | برخی مایعات فرآیندی در محدوده مناسب فناوری Vortex |
فلومتر بخار
فلومتر ورتکس یکی از روشهای متداول برای اندازهگیری دبی بخار است. Prowirl در Configuration مناسب میتواند علاوه بر دبی حجمی، دبی جرمی و انرژی بخار را نیز محاسبه کند.
فلومتر گاز، هوا و اکسیژن
برای انتخاب فلومتر گاز، فلومتر هوا یا فلومتر اکسیژن باید نوع گاز، دبی، فشار، دما و سایز خط را مشخص کرد. در سرویس اکسیژن، کارشناسان باید سازگاری متریال و الزامات Oxygen Service را نیز بررسی کنند.
اساس کار و نحوه عملکرد فلومتر ورتکس
اساس کار فلومتر ورتکس بر تشکیل گردابههای Karman در پشت یک Bluff Body است. جریان سیال هنگام عبور از این مانع، گردابههایی با فرکانس مشخص ایجاد میکند.
سنسور فرکانس این گردابهها را تشخیص میدهد و Transmitter از روی آن مقدار دبی را محاسبه میکند. این فناوری قطعه مکانیکی متحرک ندارد و در بسیاری از کاربردهای بخار و گاز، نگهداری کمی نیاز دارد.
کالیبراسیون فلومتر ورتکس
Endress+Hauser فلومترهای Prowirl را در کارخانه کالیبره میکند. در پروژههایی که به کالیبراسیون فلومتر ورتکس یا Verification دورهای نیاز دارند، کارشناسان سوابق دستگاه و الزامات پروژه را بررسی میکنند.
انتخاب فلومتر ورتکس اندرس هاوزر
برای انتخاب مدل و سایز مناسب باید شرایط واقعی فرآیند را بررسی کرد:
| پارامتر | اطلاعات موردنیاز |
|---|---|
| نوع سیال | بخار، گاز، هوا، اکسیژن و… |
| دبی | Minimum / Normal / Maximum |
| سایز خط | DN یا Inch |
| فشار | Working / Design Pressure |
| دما | Operating / Design Temperature |
| خواص سیال | Density و Viscosity در صورت نیاز |
| اتصال | Flanged / Wafer و Pressure Class |
| خروجی | 4–20 mA، HART و سایر پروتکلها |
| شرایط نصب | Compact / Remote و Hazardous Area |
در کاربردهای گاز، هوا، اکسیژن و بخار، دبی همراه با فشار و دمای واقعی فرآیند نقش مهمی در سایزینگ فلومتر دارد.
خرید فلومتر ورتکس اندرس هاوزر
برای خرید فلومتر ورتکس اندرس هاوزر یا Endress+Hauser Vortex Flow Meter باید مدل را بر اساس نوع سیال، محدوده دبی، سایز خط، فشار، دمای فرآیند، نوع اتصال، کلاس فشاری، Transmitter و سیگنال خروجی انتخاب کرد.
در پروژههایی که به فلومتر بخار، فلومتر گاز، فلومتر هوا یا فلومتر اکسیژن نیاز دارند، کارشناسان باید شرایط واقعی فرآیند را پیش از انتخاب مدل بررسی کنند.
پترو تایگا انواع Endress+Hauser Vortex Flow Meter از خانواده Proline Prowirl شامل Prowirl F 200، D 200، O 200 و R 200 و همچنین مدلهای قدیمی مانند Prowirl 72F را برای پروژههای صنعتی تأمین میکند.
مزایای خرید از پترو تایگا:
- ضمانت اصالت و تأمین کالا مطابق مشخصات فنی پروژه
- تأمین پروژهای و امکان عقد قرارداد برای پروژههای صنعتی
- مشاوره فنی برای انتخاب و سایزینگ فلومتر ورتکس، فلومتر بخار و فلومتر گاز
- ارائه کاتالوگ، دیتاشیت و مدارک فنی و مهندسی
- همکاری در بازرسی کالا، تست عملکرد و بررسی متریال
- ارائه پیشنهاد فنی و تجاری و استعلام قیمت فلومتر ورتکس اندرس هاوزر
- شرایط پرداخت نقدی، چک، اعتباری و بلندمدت بر اساس توافق
جهت ثبت سفارش از طریق سایت پترو تایگا اقدام فرمایید. کارشناسان ما در سریعترین زمان با شما تماس خواهند گرفت.
برای دریافت قیمت فلومتر ورتکس اندرس هاوزر، شرایط فروش و اطلاعات فنی Endress+Hauser Proline Prowirl با کارشناسان پترو تایگا تماس بگیرید.
