کاتالوگ پوزیشنر فیشر سری 3580 | مدلهای 3582 و 3582i
دانلود فایلمعرفی پوزیشنر فیشر سری 3580
پوزیشنر فیشر Fisher سری 3580 یکی از خانوادههای پوزیشنر شرکت Fisher (Emerson) است که برای کنترل دقیق موقعیت شیرهای کنترلی پنوماتیکی استفاده میشود. این سری برای نصب روی اکچویتورهای پنوماتیکی خطی (Linear Pneumatic Actuator) و شیرهای کنترلی خطی مانند Sliding Stem Control Valve و Globe Control Valve طراحی شده است.
پوزیشنرهای سری Fisher 3580 با تنظیم فشار هوای خروجی به اکچویتور، موقعیت شیر را مطابق سیگنال فرمان کنترلر تنظیم میکنند و باعث افزایش دقت، سرعت پاسخ و پایداری عملکرد کنترل ولو میشوند.
این خانواده شامل مدلهای مختلف Pneumatic Positioner و Electro-Pneumatic I/P Positioner است. مدلهای پنوماتیکی برای سیستمهایی با فرمان فشار هوا استفاده میشوند و مدل Fisher 3582i با داشتن مبدل داخلی I/P Converter امکان دریافت سیگنال استاندارد 4–20 mA از سیستمهای کنترل صنعتی مانند DCS و PLC را فراهم میکند.

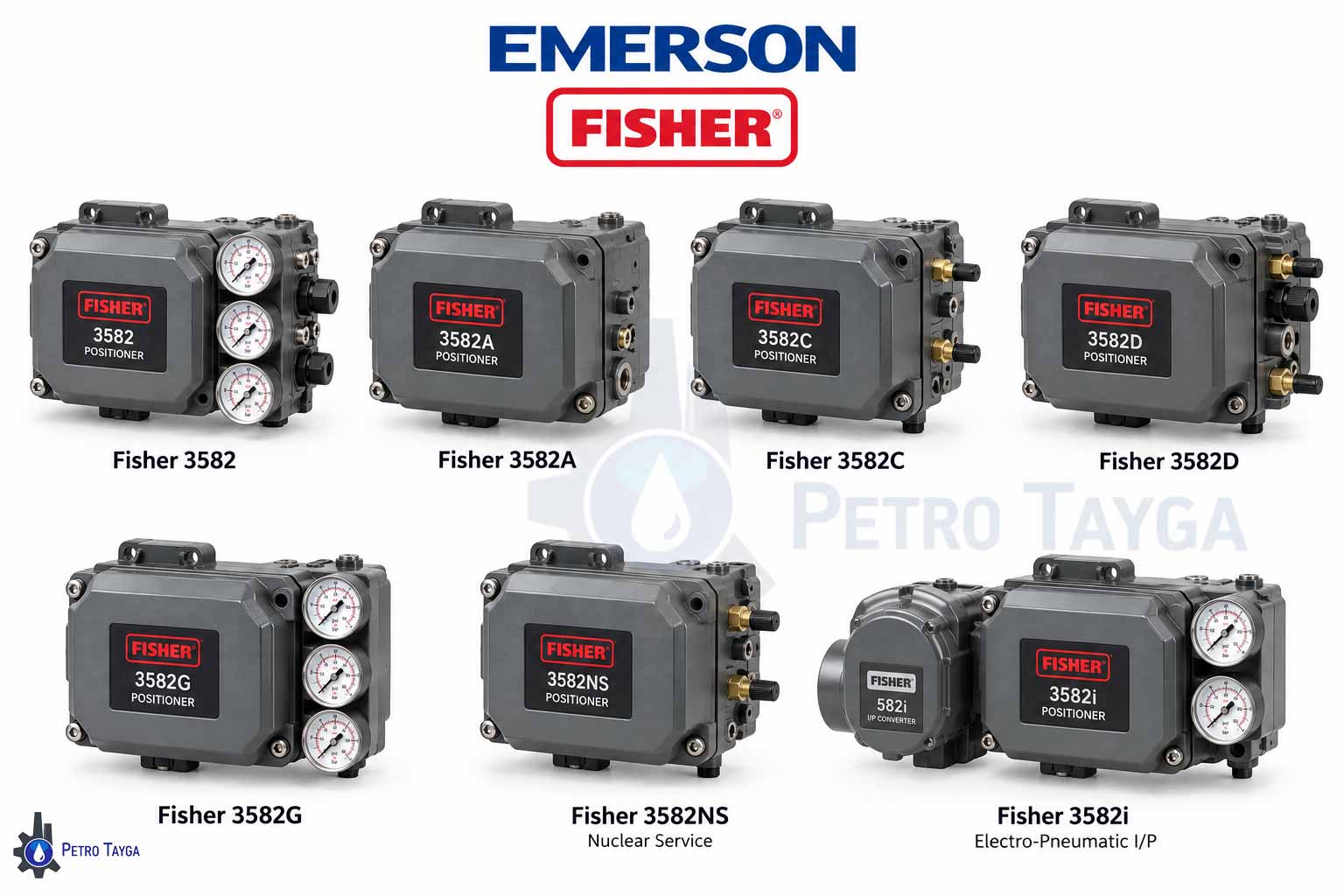

مدلهای پوزیشنر فیشر سری 3580
| مدل | نوع پوزیشنر | سیگنال ورودی | کاربرد |
|---|---|---|---|
| Fisher 3582 | Pneumatic Positioner | 3–15 psi / 6–30 psi | شیرهای خطی Sliding Stem، Globe Valve و Linear Actuator |
| Fisher 3582A | Pneumatic Positioner | 3–15 psi / 6–30 psi | شیرهای کنترلی خطی و اکچویتورهای پنوماتیکی |
| Fisher 3582C | Pneumatic Positioner | 3–15 psi / 6–30 psi | کنترل موقعیت شیرهای خطی |
| Fisher 3582D | Pneumatic Positioner | 3–15 psi / 6–30 psi | کاربردهای صنعتی کنترل ولو |
| Fisher 3582G | Pneumatic Positioner | 3–15 psi / 6–30 psi | سیستمهای کنترل فرآیندی |
| Fisher 3582NS | Pneumatic Positioner | 3–15 psi / 6–30 psi | کاربردهای خاص صنعتی |
| Fisher 3582i | Electro-Pneumatic I/P Positioner | 4–20 mA DC | پوزیشنر I/P برای شیرهای خطی Sliding Stem، Globe Valve و Linear Actuator |

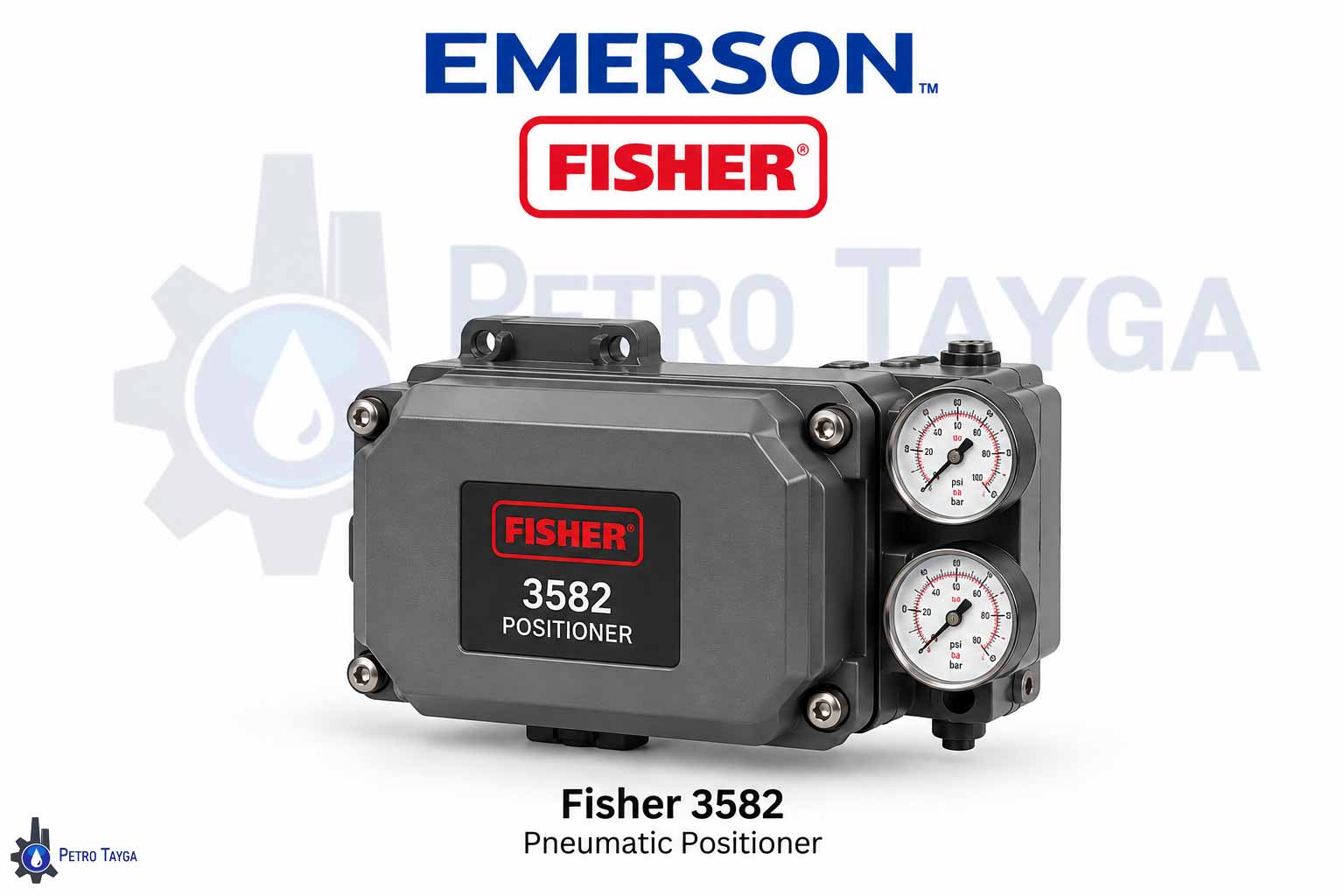

پوزیشنر پنوماتیکی فیشر Fisher 3582
.Fisher 3582 Pneumatic Positioner یکی از مدلهای اصلی سری 3580 است که برای کنترل موقعیت شیرهای کنترلی با استفاده از سیگنال پنوماتیکی طراحی شده است
این مدل با دریافت فشار هوای فرمان و تنظیم فشار خروجی به اکچویتور، باعث حرکت دقیق شیر و حفظ موقعیت موردنظر کنترلر میشود. پوزیشنر فیشر 3582 برای نصب روی شیرهای خطی Sliding Stem، شیرهای Globe و اکچویتورهای پنوماتیکی Linear مورد استفاده قرار میگیرد.
مشخصات فنی Fisher 3582
| مشخصه | مقدار |
|---|---|
| برند | Fisher (Emerson) |
| سری | Fisher 3580 |
| نوع تجهیز | Pneumatic Valve Positioner |
| سیگنال ورودی | 3–15 psi / 6–30 psi |
| نوع اکچویتور | Linear Pneumatic Actuator |
| کاربرد | Sliding Stem Control Valve، Globe Valve |
| فشار تغذیه | حداکثر 3.4 bar (50 psi) |
| هوای تغذیه | هوای فشرده تمیز و خشک |
| اتصال پنوماتیکی | 1/4 inch NPT |
| حداکثر کورس ساقه ولو | حدود 105 mm |
| محدوده دمای کاری استاندارد | -40 تا +71 °C |
پوزیشنر I/P فیشر Fisher 3582i
آی توپی پوزیشنر فیشر مدل 3582i نسخه الکتروپنوماتیک خانواده 3580 است که با استفاده از مبدل داخلی I/P Converter، سیگنال الکتریکی 4–20 mA را به سیگنال پنوماتیکی تبدیل میکند.
این مدل به عنوان یک Electro-Pneumatic I/P Positioner برای کنترل شیرهای خطی Sliding Stem Control Valve، شیرهای Globe و اکچویتورهای پنوماتیکی Linear استفاده میشود و امکان اتصال مستقیم به سیستمهای کنترل مانند DCS و PLC را فراهم میکند.
برای آشنایی بیشتر با نحوه عملکرد، انواع و مدلهای مختلف آی توپی پوزیشنر فیشر میتوانید راهنمای تخصصی این تجهیزات را در سایت پترو تایگا مطالعه کنید.
مشخصات فنی فیشر 3582i
| مشخصه | مقدار |
|---|---|
| برند | Fisher (Emerson) |
| مدل | Fisher 3582i |
| سری | Fisher 3580 |
| نوع تجهیز | Electro-Pneumatic I/P Positioner |
| سیگنال ورودی | 4–20 mA DC |
| مبدل I/P | دارای I/P Converter داخلی |
| نوع اکچویتور | Linear Pneumatic Actuator |
| کاربرد | Sliding Stem Control Valve، Globe Valve، Linear Actuator |
| فشار تغذیه | حداکثر 3.4 bar (50 psi) |
| اتصال پنوماتیکی | 1/4 inch NPT |

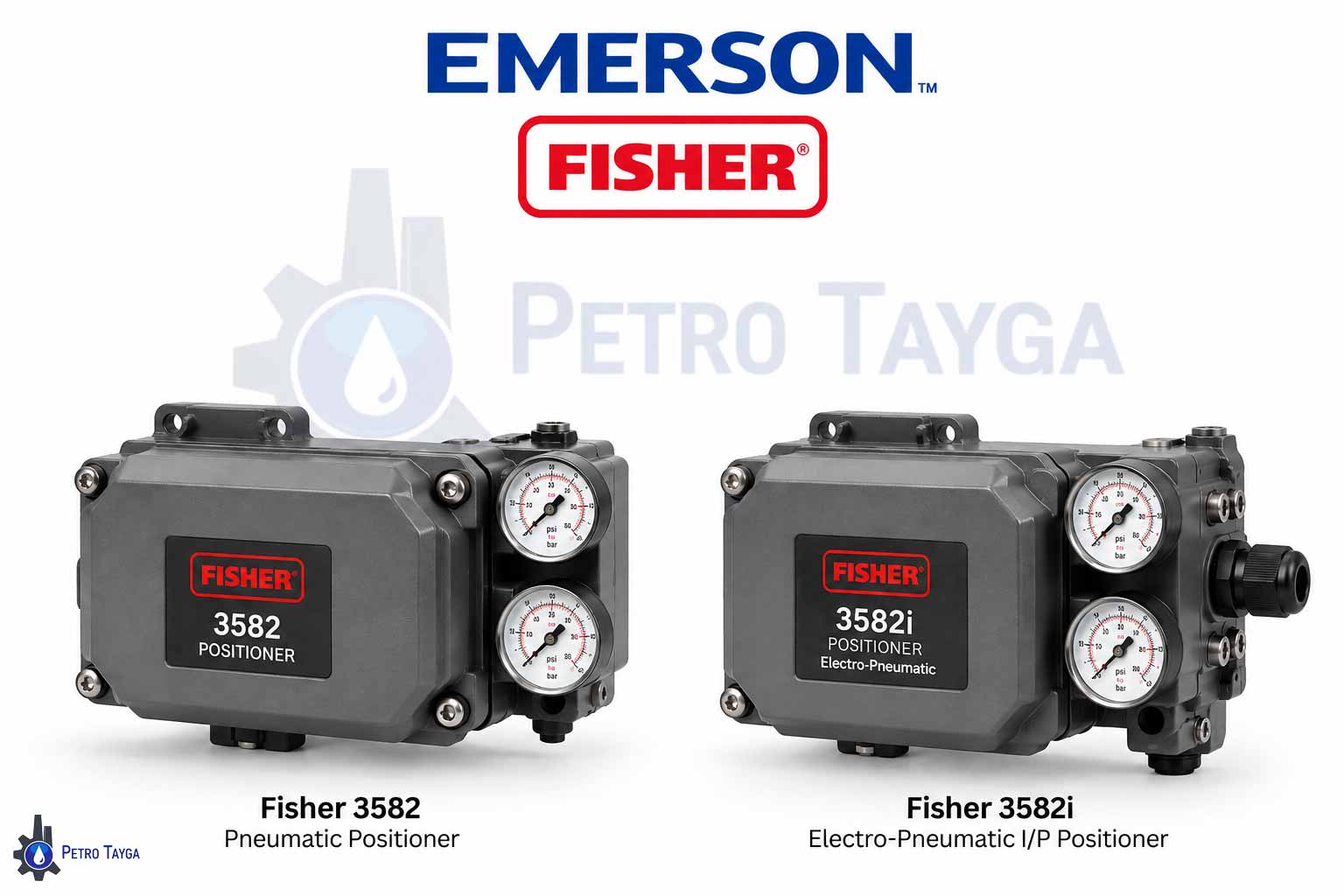

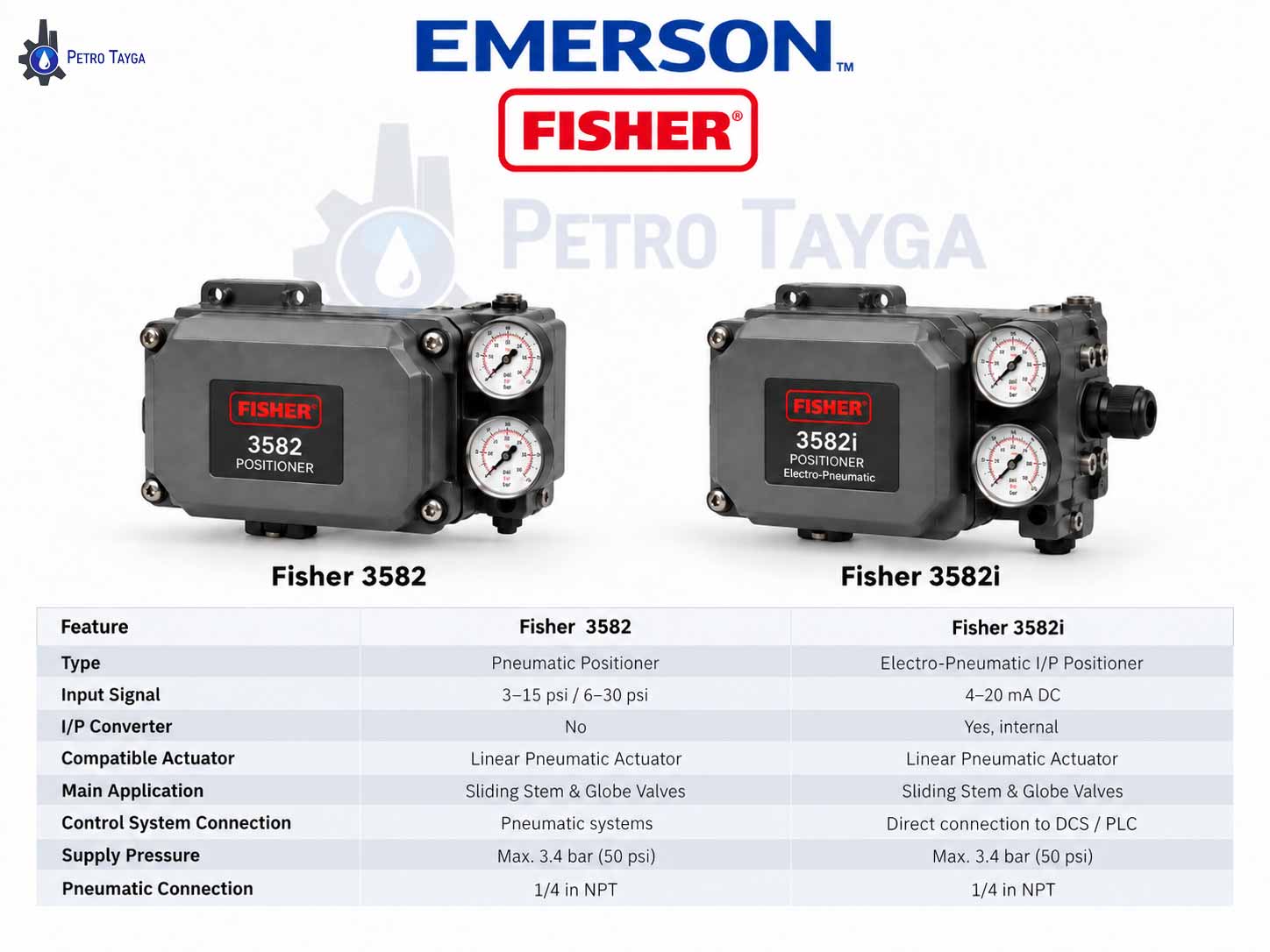

تفاوت Fisher 3582 و Fisher 3582i
| ویژگی | Fisher 3582 | Fisher 3582i |
|---|---|---|
| نوع عملکرد | پنوماتیکی | الکتروپنوماتیک |
| ورودی فرمان | 3–15 psi / 6–30 psi | 4–20 mA |
| مبدل I/P | ندارد | دارد |
| اتصال به DCS و PLC | نیاز به مبدل خارجی | مستقیم |
| کاربرد اصلی | سیستمهای پنوماتیکی | سیستمهای کنترل الکتریکی |
کاربردهای پوزیشنر فیشر سری 3580
پوزیشنرهای Fisher 3580 برای کنترل دقیق شیرهای فرآیندی و بهبود عملکرد کنترل ولو در صنایع مختلف استفاده میشوند.
کاربردهای اصلی این سری شامل:
- شیرهای کنترلی خطی Sliding Stem Control Valve
- شیرهای Globe Control Valve
- اکچویتورهای پنوماتیکی Linear
- سیستمهای کنترل فشار، دما و جریان
- صنایع نفت و گاز
- پالایشگاهها و پتروشیمی
- نیروگاهها
- صنایع شیمیایی و فرآیندی
خرید پوزیشنر فیشر سری 3580
برای خرید پوزیشنر فیشر سری 3580 میتوانید مدل موردنظر یا مشخصات فنی پروژه را برای پترو تایگا ارسال کنید. پس از بررسی نوع شیر کنترلی، مدل اکچویتور، سیگنال ورودی و شرایط کاری، مدل مناسب، مشخصات فنی و قیمت تجهیز اعلام میشود.
در صورت نیاز به خرید پوزیشنر Fisher 3582، پوزیشنر I/P فیشر 3582i یا سایر مدلهای سری 3580، امکان بررسی Configuration، کاتالوگ و Datasheet تجهیز نیز وجود دارد.
همچنین برای مشاهده مدلها و برندهای دیگر میتوانید به دستهبندی آی توپی پوزیشنر در سایت پترو تایگا مراجعه کنید.
برای ثبت درخواست خرید و استعلام قیمت از طریق سایت پترو تایگا اقدام کنید.
فروش پوزیشنر فیشر سری 3580
پترو تایگا امکان فروش پوزیشنر فیشر سری 3580 و تأمین مدلهای مختلف Fisher 3582 و Fisher 3582i را مطابق مشخصات پروژه و نیاز صنایع مختلف فراهم میکند.
برای استعلام فروش پوزیشنر Fisher 3580، اطلاعاتی مانند مدل تجهیز، نوع ولو، سایز شیر، نوع اکچویتور، سیگنال کنترل و شرایط نصب را ارسال کنید تا انتخاب تجهیز و پیشنهاد فنی انجام شود.
مزایای خرید از پترو تایگا
- تأمین پوزیشنر فیشر مطابق مشخصات پروژه
- بررسی Model Code و Configuration تجهیز
- مشاوره فنی برای انتخاب مدل مناسب
- ارائه Datasheet و کاتالوگ
- ارائه پیشنهاد فنی و قیمت
- تأمین پروژهای تجهیزات ابزار دقیق
