کنترل ولو سامسون مدل 3244
کنترل ولو سامسون مدل 3244 (SAMSON Type 3244 Control Valve) یک شیر کنترل سهراهه سامسون از نوع Globe Valve است که برای ترکیب جریان (Mixing)، تقسیم جریان (Diverting) و کنترل پیوسته جریان در فرآیندهای صنعتی استفاده میشود.
SAMSON 3244 بسته به شرایط فرآیندی میتواند با اکچویتور پنوماتیکی یا برقی تجهیز شود. نسخه DIN این کنترل ولو در سایزهای DN15 تا DN150 و فشار اسمی PN10 تا PN40 ارائه میشود و محدوده دمای سیال آن از -196 تا +450°C است.
طراحی سهراهه این مدل باعث شده کنترل ولو سه راهه سامسون 3244 در سیستمهای کنترل دما، مبدلهای حرارتی، خطوط آب و بخار و مدارهای Heating و Cooling کاربرد داشته باشد.
برای خرید کنترل ولو سامسون مدل 3244 باید نوع سرویس Mixing یا Diverting، سایز، فشار، دما، متریال، نوع اکچویتور و تجهیزات جانبی موردنیاز پروژه مشخص شود.
مشخصات فنی کنترل ولو سامسون مدل 3244
| ویژگی | مشخصات |
|---|---|
| مدل | SAMSON Type 3244 |
| نوع شیر | Three-Way Globe Control Valve |
| عملکرد | Pneumatic / Electric |
| استاندارد | DIN |
| سایز | DN 15 تا DN 150 |
| فشار اسمی | PN 10 تا PN 40 |
| دمای سیال | -196 تا +450°C |
| کاربرد | Mixing، Diverting، Throttling، Low-pressure Service |
| Lining | بدون Lining |
ویژگی اصلی شیر کنترل SAMSON 3244 ساختار سهراهه آن است. این طراحی امکان استفاده از ولو به دو شکل اصلی را فراهم میکند:
- Mixing Service: ترکیب دو جریان و هدایت آنها به یک مسیر خروجی
- Diverting Service: تقسیم یک جریان ورودی بین دو مسیر خروجی
به همین دلیل، هنگام انتخاب و استعلام قیمت کنترل ولو سامسون مدل 3244 باید نوع عملکرد موردنیاز پروژه نیز مشخص شود.

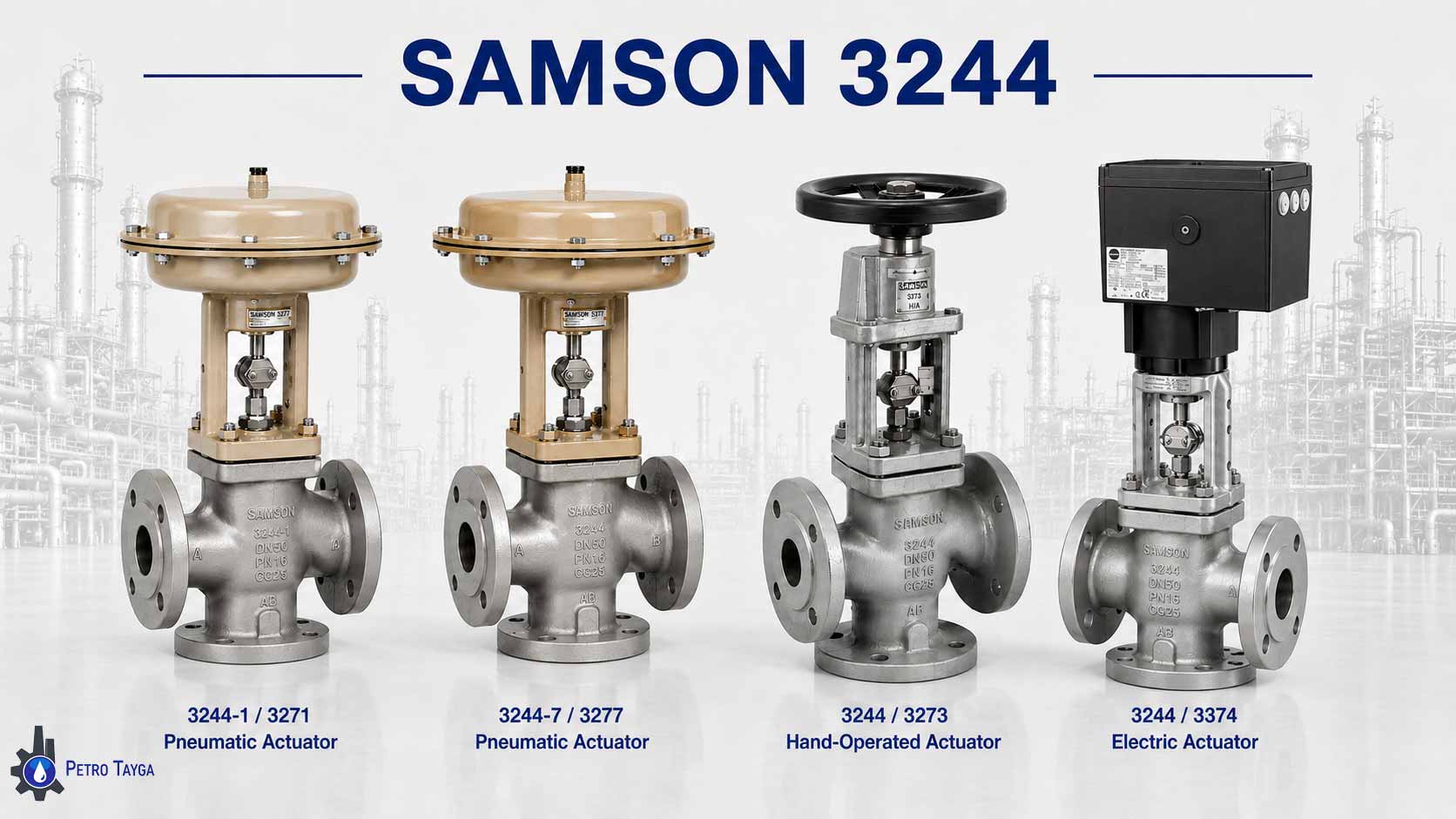

انواع کنترل ولو سامسون مدل 3244
کنترل ولو SAMSON 3244 بر اساس نوع اکچویتور و شرایط کنترلی پروژه در پیکربندیهای مختلف قابل ارائه است:
| مدل / پیکربندی | توضیحات |
|---|---|
| SAMSON 3244 + 3271 | کنترل ولو پنوماتیک سامسون 3244 همراه با اکچویتور Type 3271 |
| SAMSON 3244 + 3277 | نسخه پنوماتیکی با اکچویتور Type 3277 و قابلیت نصب مستقیم تجهیزات جانبی |
| SAMSON 3244 + 3374 | کنترل ولو برقی سامسون 3244 همراه با Electric Actuator Type 3374 |
| 3244 Mixing Version | پیکربندی مناسب برای ترکیب دو جریان |
| 3244 Diverting Version | پیکربندی مناسب برای تقسیم جریان |
نوع اکچویتور یکی از پارامترهای مهم در تعیین مشخصات فنی و قیمت SAMSON 3244 است و باید متناسب با سیستم کنترل پروژه انتخاب شود.
سایزهای کنترل ولو سامسون مدل 3244
کنترل ولو سامسون مدل 3244 در نسخه DIN در محدوده DN15 تا DN150 قابل ارائه است.
| سایز اینچ تقریبی | DN | سایز اینچ تقریبی | DN |
|---|---|---|---|
| ½ اینچ | DN15 | ¾ اینچ | DN20 |
| 1 اینچ | DN25 | 1¼ اینچ | DN32 |
| 1½ اینچ | DN40 | 2 اینچ | DN50 |
| 2½ اینچ | DN65 | 3 اینچ | DN80 |
| 4 اینچ | DN100 | 5 اینچ | DN125 |
| 6 اینچ | DN150 |
در زمان خرید شیر کنترل سامسون 3244، انتخاب سایز نباید صرفاً بر اساس قطر خط انجام شود و پارامترهای فرآیندی و ظرفیت موردنیاز ولو نیز باید بررسی شوند.
کاربرد کنترل ولو SAMSON 3244
SAMSON Type 3244 برای سیستمهایی طراحی شده است که نیاز به کنترل جریان در یک ساختار سهراهه دارند.
مهمترین کاربردهای این مدل عبارتاند از:
- Mixing Service – ترکیب دو جریان
- Diverting Service – تقسیم یک جریان بین دو مسیر
- Throttling Service – کنترل و تنظیم پیوسته جریان
- Low-pressure Service – سرویسهای فشار پایین
- سیستمهای کنترل دما
- مبدلهای حرارتی
- سیستمهای Heating و Cooling
- خطوط آب و بخار
- واحدهای فرآیندی صنعتی
شیر سه راهه سامسون 3244 میتواند در صنایع نفت و گاز، پتروشیمی، پالایشگاهها، نیروگاهها، صنایع شیمیایی و سایر واحدهای فرآیندی مورد استفاده قرار گیرد.
کنترل ولو پنوماتیک سامسون 3244
نسخه کنترل ولو پنوماتیکی سامسون 3244 میتواند با اکچویتورهای SAMSON Type 3271 یا Type 3277 تجهیز شود.

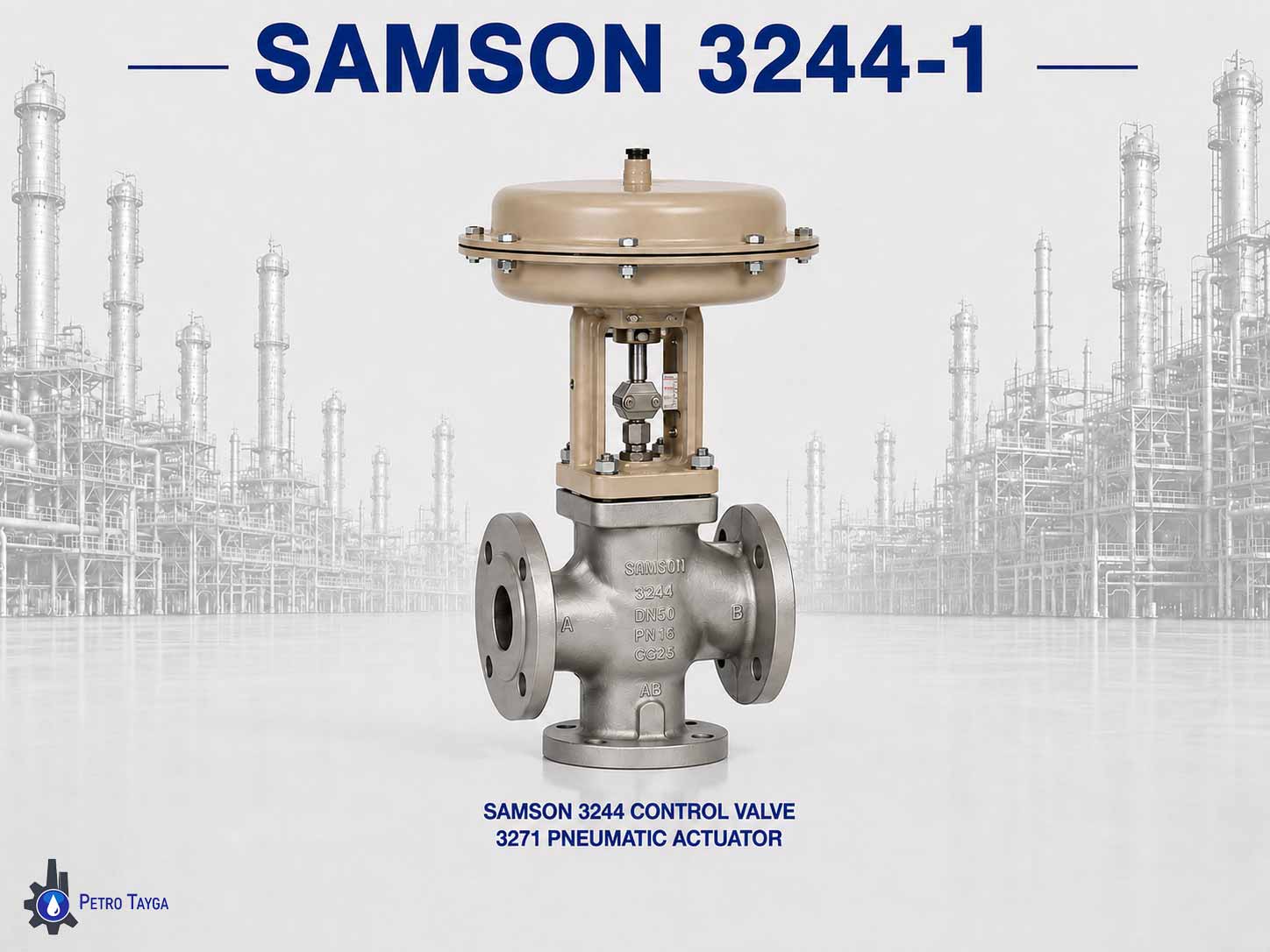

اکچویتور SAMSON 3271
ویژگیهای اصلی:
- Single-Acting Linear Pneumatic Actuator
- Rolling Diaphragm و فنرهای داخلی
- سطح دیافراگم از 120 تا 2×2800 cm²
- نیروی Thrust بالا
- اصطکاک پایین
- امکان تغییر Bench Range
- امکان تغییر جهت عملکرد
- قابلیت ارائه همراه Handwheel
- قابلیت استفاده در پیکربندیهای دارای الزامات SIL
ترکیب SAMSON 3244 با اکچویتور 3271 برای پروژههایی که سیستم کنترل پنوماتیکی دارند قابل انتخاب است.

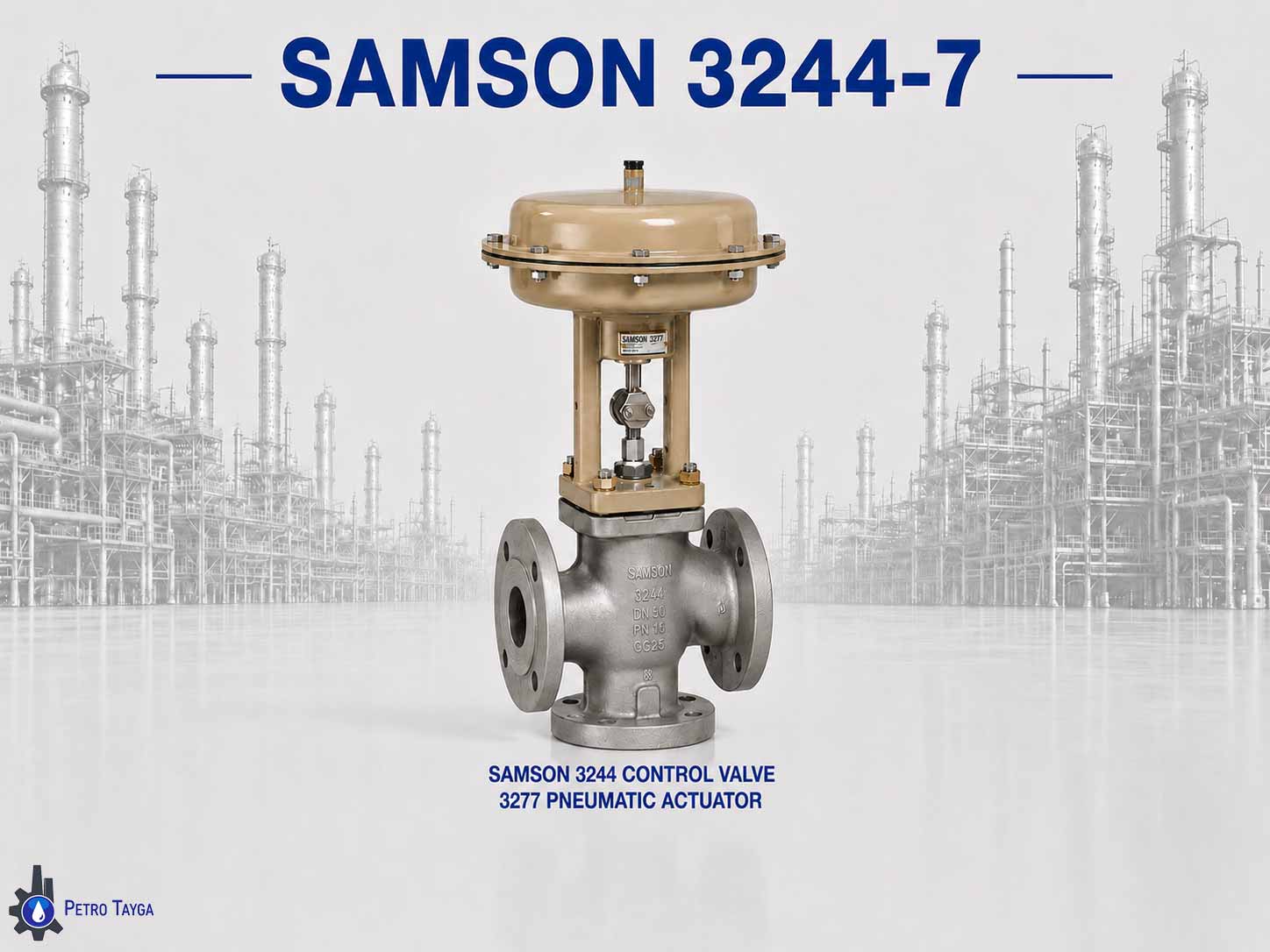

اکچویتور SAMSON 3277
اکچویتور Type 3277 نیز برای شیر کنترل پنوماتیک سامسون 3244 قابل استفاده است.
ویژگیهای اصلی:
- Single-Acting Linear Pneumatic Actuator
- سطح دیافراگم از 120 تا 750 cm²
- امکان نصب مستقیم Positioner
- قابلیت نصب تجهیزات جانبی روی Yoke
- Concealed Travel Pick-off
- ارتفاع کلی کم
- اصطکاک پایین
- امکان تنظیم Bench Range و جهت عملکرد
برای خرید کنترل ولو پنوماتیکی سامسون 3244 باید نوع اکچویتور، Fail Action، سایز اکچویتور، Positioner و تجهیزات جانبی با شرایط فرآیند تطبیق داده شوند.

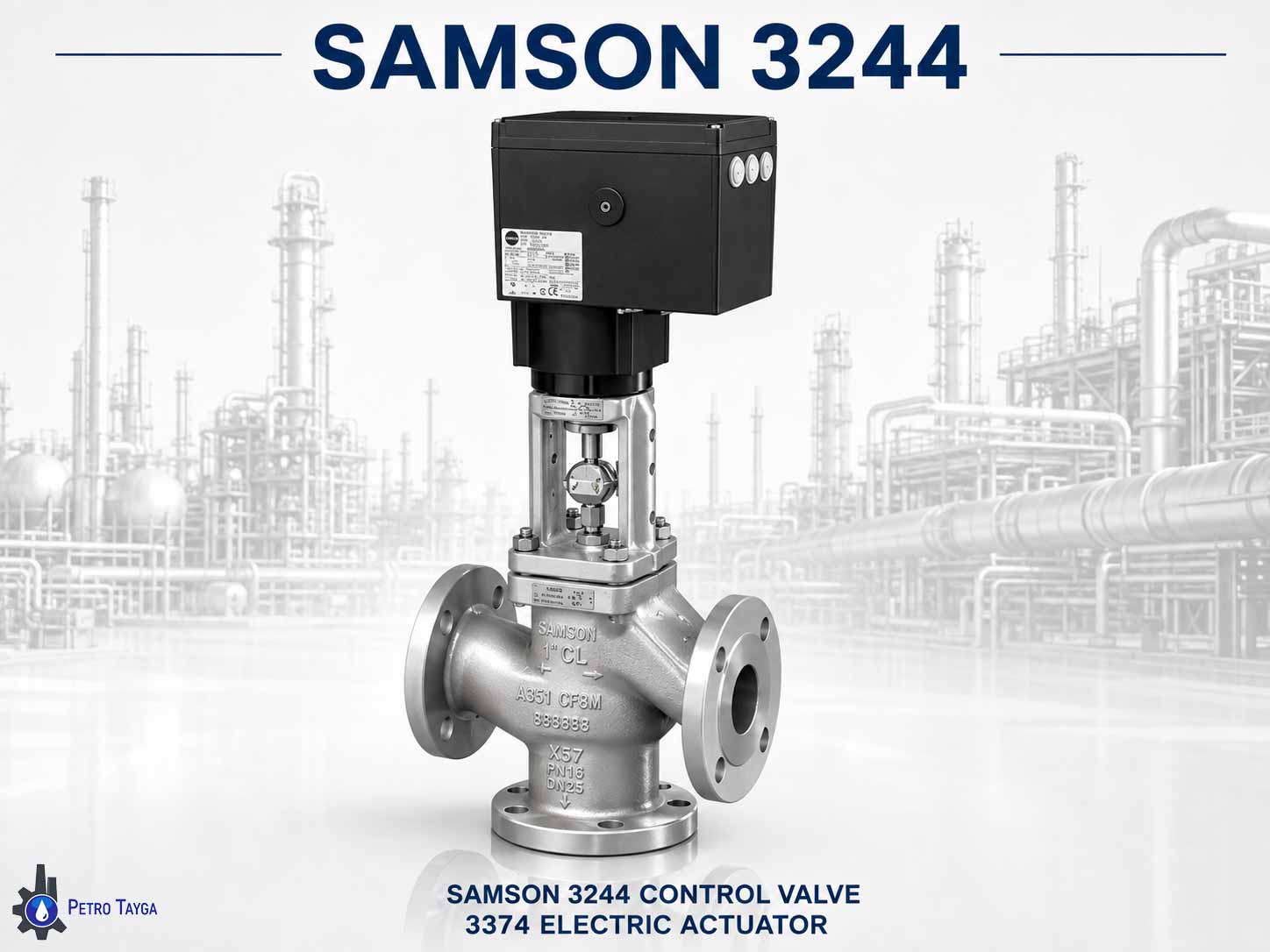

کنترل ولو برقی سامسون 3244
کنترل ولو برقی سامسون 3244 با اکچویتور الکتریکی SAMSON Type 3374 قابل ارائه است.
این پیکربندی که با عنوان SAMSON 3244 Electric Control Valve نیز شناخته میشود، برای پروژههایی مناسب است که فرمان الکتریکی برای کنترل حرکت خطی شیر موردنیاز است.
ویژگیهای Type 3374 عبارتاند از:
- Linear Electric Actuator
- Rated Travel برابر 15 یا 30 میلیمتر
- قابلیت Fail-safe Action در برخی نسخههای 15 میلیمتری
- نسخه Three-Step
- قابلیت Digital Positioner
- Integrated Yoke
- SAM DIGITAL READY
- Synchronous Motor در نسخه Three-Step
- Stepper Motor در نسخه Digital Positioner
- امکان Configuration و Parameterization
- قابلیت Diagnostics و Monitoring
- پشتیبانی از نرمافزار TROVIS-VIEW
در زمان خرید کنترل ولو برقی سامسون 3244 باید ولتاژ تغذیه، نوع فرمان، Travel، Fail-safe Action و سایر مشخصات کنترلی پروژه بررسی شوند.
تجهیزات و آپشنهای کنترل ولو SAMSON 3244
SAMSON Type 3244 را میتوان بر اساس نیاز پروژه با تجهیزات مختلف تأمین کرد:
- Pneumatic Actuator Type 3271
- Pneumatic Actuator Type 3277
- Electric Actuator Type 3374
- Positioner
- Limit Switch
- Solenoid Valve

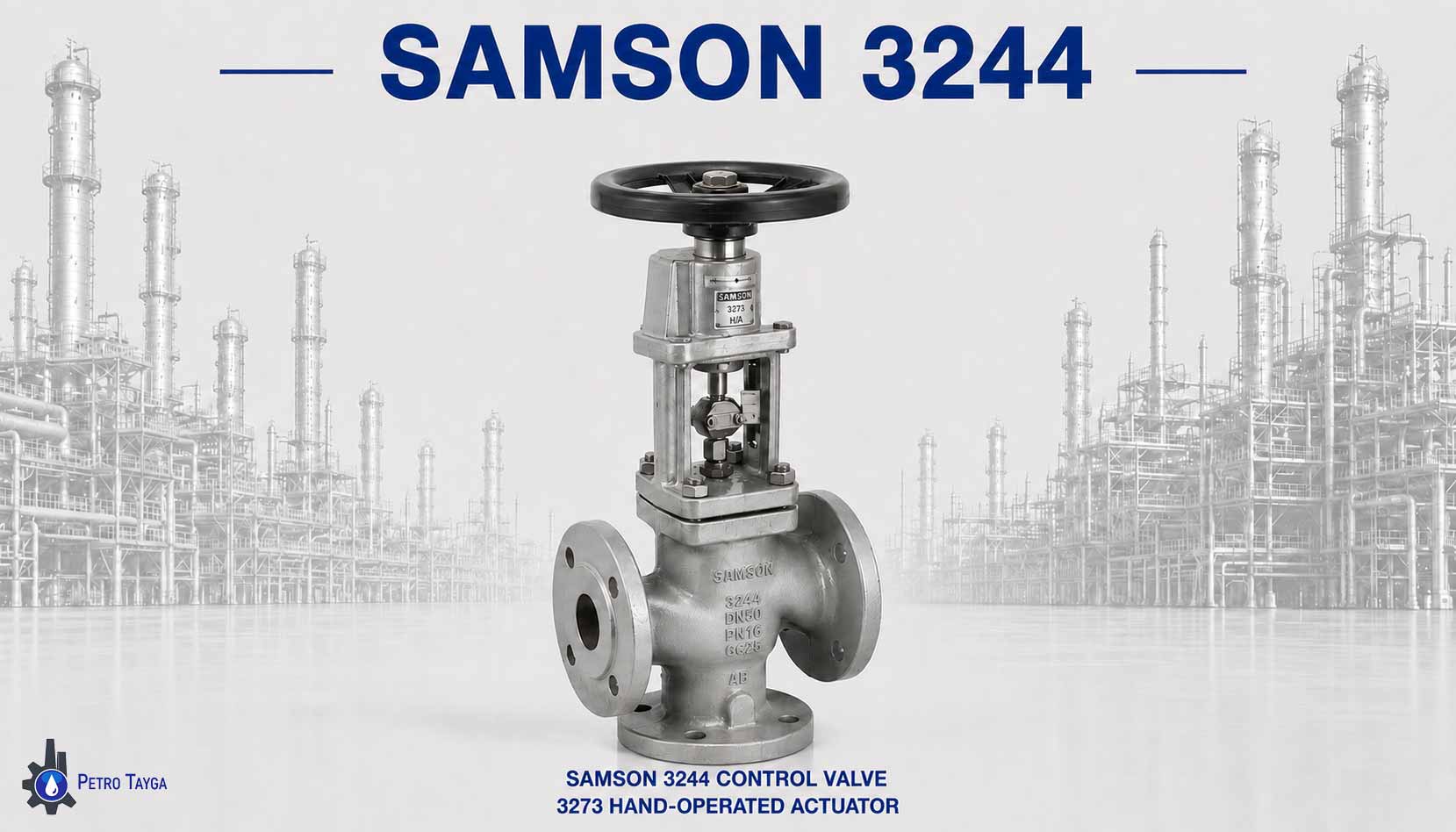

- Handwheel Type 3273
- تجهیزات جانبی پنوماتیکی
- متعلقات نصب اکچویتور
انتخاب تجهیزات مناسب بر اساس نوع سیال، فشار، دما، اختلاف فشار، نوع عملکرد Mixing یا Diverting و الزامات کنترلی پروژه انجام میشود.
تفاوت کنترل ولو سامسون 3244 با شیرهای دو راهه
مهمترین تفاوت SAMSON Type 3244 با شیرهای کنترل دو راهه، ساختار Three-Way آن است.
در کنترل ولوهای معمولی، جریان عمدتاً بین یک ورودی و یک خروجی کنترل میشود؛ اما شیر سه راهه سامسون 3244 امکان مدیریت جریان بین سه اتصال را فراهم میکند.
در حالت Mixing، دو جریان با یکدیگر ترکیب میشوند و در حالت Diverting، یک جریان بین دو مسیر تقسیم میشود.
این ویژگی باعث شده کنترل ولو سه راهه SAMSON برای سیستمهای کنترل دما و انتقال حرارت کاربرد ویژهای داشته باشد.
قیمت کنترل ولو سامسون مدل 3244
قیمت کنترل ولو سامسون مدل 3244 به مشخصات فنی و پیکربندی موردنیاز پروژه بستگی دارد و نمیتوان برای تمام مدلها قیمت یکسانی در نظر گرفت.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
- سایز کنترل ولو
- فشار نامی
- متریال بدنه و قطعات داخلی
- نوع سرویس Mixing یا Diverting
- نوع اکچویتور
- مدل و سایز اکچویتور
- Positioner و تجهیزات جانبی
- فشار و دمای فرآیند
- مدارک فنی موردنیاز
- الزامات بازرسی و تست پروژه
برای استعلام قیمت کنترل ولو سامسون مدل 3244 میتوانید Datasheet، مشخصات فنی یا درخواست خرید خود را برای کارشناسان پترو تایگا ارسال کنید.
خرید کنترل ولو سامسون مدل 3244
برای خرید کنترل ولو سامسون مدل 3244 باید مشخصات شیر، اکچویتور و تجهیزات جانبی قبل از سفارش بررسی شوند.
پترو تایگا امکان تأمین شیر کنترل سامسون 3244 در نسخههای پنوماتیکی و برقی را بر اساس مشخصات فنی پروژه فراهم میکند.
مزایای خرید از پترو تایگا:
- تأمین کالا مطابق مشخصات فنی پروژه
- تأمین پروژهای و امکان عقد قرارداد
- مشاوره فنی در انتخاب کنترل ولو
- انتخاب اکچویتور و Positioner مناسب
- ارائه کاتالوگ و دیتاشیت
- ارائه مدارک فنی و مهندسی
- همکاری در بازرسی و تست کالا
- ارائه پیشنهاد فنی و تجاری
- امکان استعلام قیمت و درخواست پیشفاکتور
- شرایط پرداخت متنوع بر اساس توافق
جهت ثبت سفارش از طریق سایت پترو تایگا اقدام فرمایید. کارشناسان ما پس از بررسی درخواست با شما تماس خواهند گرفت.
برای دریافت قیمت، شرایط خرید، فروش و اطلاعات فنی کنترل ولو SAMSON 3244 با کارشناسان پترو تایگا تماس بگیرید.
