کنترل ولو فیشر GX | Fisher GX Control Valve
کنترل ولو چیست و چرا اهمیت دارد؟
کنترل ولو یا شیر کنترل، یکی از اجزای حیاتی در خطوط لوله و فرآیندهای صنعتی است که وظیفه تنظیم دقیق جریان، فشار، دما یا سطح سیالات را بر عهده دارد. این تجهیزات به طور اتوماتیک بر اساس سیگنال‌های کنترلی دریافتی، میزان عبور سیال را تنظیم می‌کنند تا عملکرد سیستم پایدار و بهینه بماند. استفاده از کنترل ولو مناسب باعث افزایش کارایی فرآیند، کاهش هدررفت انرژی و تضمین ایمنی در خطوط انتقال می‌شود.
انواع مختلفی از کنترل ولوها وجود دارد که پرکاربردترین آن‌ها ولوهای گلوب (Globe Valve) هستند، زیرا دقت بالا در کنترل جریان و قابلیت اطمینان مناسبی دارند. انتخاب نوع کنترل ولو بستگی به نوع سیال، شرایط فشار، دما و ویژگی‌های فرآیند دارد.
برندهای معروف کنترل ولو در بازار
در بازار تجهیزات صنعتی، برندهای متعددی در زمینه تولید کنترل ولو فعالیت می‌کنند که هرکدام از آن‌ها به دلیل کیفیت، دوام و نوآوری‌های فنی شناخته شده‌اند. از جمله برندهای معتبر می‌توان به فیشر (Fisher)، یوکوهاما (Yokogawa) ، اسمیت (Smith) اشاره کرد.
در این میان، برند فیشر به‌واسطه سابقه طولانی و محصولات متنوع، جایگاه ویژه‌ای در صنایع نفت، گاز، پتروشیمی، نیروگاهی و بسیاری از صنایع دیگر دارد. کیفیت ساخت بالا، پشتیبانی فنی گسترده و بهره‌گیری از تکنولوژی‌های روز از مهم‌ترین ویژگی‌های این برند به شمار می‌روند.
مزایای کنترل ولو فیشر GX نسبت به سایر مدل‌ها
مدل Fisher GX از محصولات اقتصادی و در عین حال قابل اعتماد برند فیشر است که به‌دلیل قیمت مناسب و عملکرد قابل قبول، گزینه‌ای ایده‌آل برای پروژه‌های صنعتی با بودجه محدود محسوب می‌شود. این مدل با طراحی ساده و ساختار کامپکت، نگهداری آسان و کاربری راحتی دارد که آن را برای کاربردهای عمومی و صنعتی مختلف مناسب می‌کند.
از نقاط قوت کنترل ولو فیشر GX می‌توان به انعطاف‌پذیری در استفاده از انواع اکچویتورها (پنوماتیک و الکتریک) و تریم‌های متنوع اشاره کرد. این ویژگی‌ها باعث شده‌اند مدل GX بتواند در شرایط متفاوت فرآیندی به خوبی عمل کند و نیازهای مختلف صنایع را برآورده سازد.

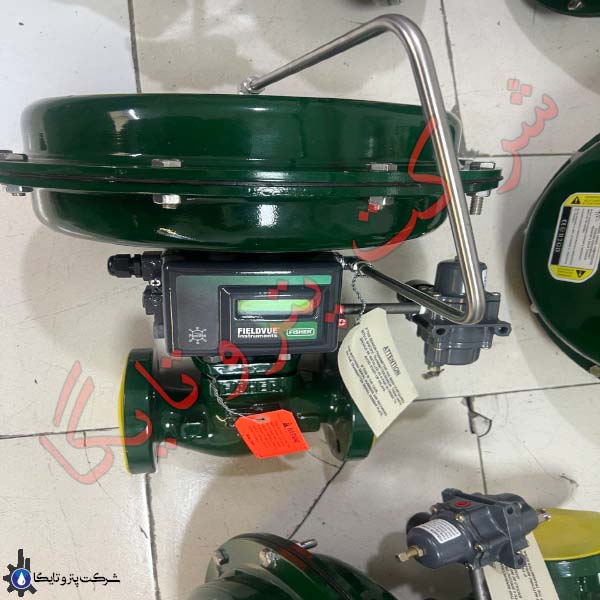

معرفی کامل کنترل ولو فیشر مدل GX
طراحی و ساختار
کنترل ولو فیشر GX به شکل یک ولو گلوب ساخته شده است که بدنه آن معمولاً از فولاد کربنی یا استنلس استیل است. طراحی گلوب این ولو باعث می‌شود جریان سیال به صورت دقیق و با حداقل نشتی کنترل شود. همچنین این مدل قابلیت نصب تریم‌های متنوعی مانند تریم ضد سایش، ضد خوردگی، تریم کاهش نویز و ضد کاویتاسیون را دارد که بسته به شرایط کاری انتخاب می‌شوند و باعث بهبود عملکرد و دوام ولو می‌گردند.
عملکرد و کاربری
این کنترل ولو عمدتاً برای کنترل جریان انواع مایعات، گازها و بخار در بازه فشار متوسط طراحی شده است. اکچویتورهای پنوماتیک و الکتریک قابل نصب روی این ولو، امکان تنظیم دقیق جریان را فراهم می‌کنند. از این رو، مدل GX در صنایع نفت، گاز، پتروشیمی، نیروگاهی و حتی صنایع غذایی به دلیل انعطاف‌پذیری بالا و دقت مناسب، کاربرد وسیعی دارد.
ویژگی‌های فنی کلیدی
-
-
سایزهای قابل ارائه از نیم اینچ تا 6 اینچ
-
کلاس فشار ANSI 150، 300 و 600 و همچنین استانداردهای PN متداول
-
جنس بدنه از فولاد کربنی یا استنلس استیل با مقاومت مناسب در برابر خوردگی
-
امکان نصب انواع اکچویتورهای پنوماتیک و الکتریکی
-
تریم‌های قابل انتخاب شامل ضد سایش، ضد خوردگی، کاهش نویز و ضد کاویتاسیون
-
قابلیت عملکرد در دماهای مختلف و شرایط سخت محیطی
-
دسته 1: سیالات خورنده و محیط‌های ضد زنگ
کنترل ولو فیشر مدل GX با بدنه استنلس استیل و کلاس فشار PN40 یا ANSI 150، انتخابی بسیار مناسب برای محیط‌هایی است که سیالات خورنده، آب نمک، اسیدها، بازها و مواد شیمیایی عبور می‌کنند.
این سری ولوها به دلیل مقاومت بسیار بالا در برابر خوردگی، انتخاب اول در صنایع شیمیایی، صنایع غذایی و دارویی، تصفیه آب و فاضلاب، سیستم‌های اسمز معکوس (RO) و فرآیندهایی با شرایط محیطی سخت هستند.
مزایا:
-
-
- بدنه ضد خوردگی (استنلس استیل 1.4409)
- طول عمر بالا در محیط‌های اسیدی و قلیایی
- قابلیت کار در دمای تا 220 درجه سانتی‌گراد
- اتصال فلنجی استاندارد برای نصب راحت
-
محصول 1: Fisher GX سایز 1 اینچ، استنلس استیل، PN40
| ویژگی | فارسی | انگلیسی |
|---|---|---|
| مدل | کنترل ولو فیشر GX سایز 1 اینچ PN40 | Fisher GX Control Valve 1″ PN40 |
| نوع بدنه | شیر کروی (Globe) | Body Type: Globe Valve |
| بدنه | استنلس استیل (1.4409) | Body: Stainless Steel (1.4409) |
| اتصال | فلنجی | Connection: Flanged |
| سایز | 1 اینچ (DN25) | Size: 1 inch (DN25) |
| کلاس فشار | PN40 | Pressure Rating: PN40 |
| ضریب جریان (Cv) | 3.09 | Cv: 3.09 |
| دمای کاری | تا 220°C | Temperature: Up to 220°C |
محصول 2: Fisher GX سایز 2 اینچ، استنلس استیل، PN40
| ویژگی | فارسی | انگلیسی |
|---|---|---|
| مدل | کنترل ولو فیشر GX سایز 2 اینچ PN40 | Fisher GX Control Valve 2″ PN40 |
| نوع بدنه | شیر کروی (Globe) | Body Type: Globe Valve |
| بدنه | استنلس استیل (1.4409) | Body: Stainless Steel (1.4409) |
| اتصال | فلنجی | Connection: Flanged |
| سایز | 2 اینچ (DN50) | Size: 2 inch (DN50) |
| کلاس فشار | PN40 | Pressure Rating: PN40 |
| ضریب جریان (Cv) | 12.6 | Cv: 12.6 |
| دمای کاری | تا 220°C | Temperature: Up to 220°C |
محصول 3: Fisher GX سایز 3 اینچ، استنلس استیل، ANSI 150
| ویژگی | فارسی | انگلیسی |
|---|---|---|
| مدل | کنترل ولو فیشر GX سایز 3 اینچ ANSI 150 | Fisher GX Control Valve 3″ ANSI 150 |
| نوع بدنه | شیر کروی (Globe) | Body Type: Globe Valve |
| بدنه | استنلس استیل (1.4409) | Body: Stainless Steel (1.4409) |
| اتصال | فلنجی | Connection: Flanged |
| سایز | 3 اینچ (DN80) | Size: 3 inch (DN80) |
| کلاس فشار | ANSI 150 | Pressure Rating: ANSI 150 |
| ضریب جریان (Cv) | 25.3 | Cv: 25.3 |
| دمای کاری | تا 220°C | Temperature: Up to 220°C |
دسته 2: فشار متوسط تا بالا، بخار، نفت و گاز
کنترل ولو فیشر مدل GX در این دسته‌بندی برای کاربردهایی با فشار متوسط تا بالا طراحی شده است. این مدل‌ها به خوبی توانایی کنترل دقیق جریان سیالاتی مانند بخار، نفت، گاز و سیالات فرآیندی پر فشار را دارند.
به دلیل استحکام بالا و دقت عملکرد، این ولوها در صنایع نفت و گاز، پالایشگاه‌ها، نیروگاه‌ها و سایر کاربردهای صنعتی سنگین بسیار مورد استفاده قرار می‌گیرند.
مزایا:
- طراحی مقاوم در برابر فشارهای بالا تا کلاس ANSI 300
- قابلیت کار در دمای بالا تا 350 درجه سانتی‌گراد
- کنترل دقیق جریان بخار و سیالات نفتی
- اتصال فلنجی استاندارد برای نصب آسان
محصول 1: Fisher GX سایز 1 اینچ، استنلس استیل، ANSI 300
| ویژگی | فارسی | انگلیسی |
|---|---|---|
| مدل | کنترل ولو فیشر GX سایز 1 اینچ ANSI 300 | Fisher GX Control Valve 1″ ANSI 300 |
| نوع بدنه | شیر کروی (Globe) | Body Type: Globe Valve |
| بدنه | استنلس استیل (1.4408) | Body: Stainless Steel (1.4408) |
| اتصال | فلنجی | Connection: Flanged |
| سایز | 1 اینچ (DN25) | Size: 1 inch (DN25) |
| کلاس فشار | ANSI 300 | Pressure Rating: ANSI 300 |
| ضریب جریان (Cv) | 4.2 | Cv: 4.2 |
| دمای کاری | تا 350°C | Temperature: Up to 350°C |
محصول 2: Fisher GX سایز 2 اینچ، استنلس استیل، ANSI 300
| ویژگی | فارسی | انگلیسی |
|---|---|---|
| مدل | کنترل ولو فیشر GX سایز 2 اینچ ANSI 300 | Fisher GX Control Valve 2″ ANSI 300 |
| نوع بدنه | شیر کروی (Globe) | Body Type: Globe Valve |
| بدنه | استنلس استیل (1.4408) | Body: Stainless Steel (1.4408) |
| اتصال | فلنجی | Connection: Flanged |
| سایز | 2 اینچ (DN50) | Size: 2 inch (DN50) |
| کلاس فشار | ANSI 300 | Pressure Rating: ANSI 300 |
| ضریب جریان (Cv) | 16.7 | Cv: 16.7 |
| دمای کاری | تا 350°C | Temperature: Up to 350°C |
محصول 3: Fisher GX سایز 3 اینچ، استنلس استیل، ANSI 300
| ویژگی | فارسی | انگلیسی |
|---|---|---|
| مدل | کنترل ولو فیشر GX سایز 3 اینچ ANSI 300 | Fisher GX Control Valve 3″ ANSI 300 |
| نوع بدنه | شیر کروی (Globe) | Body Type: Globe Valve |
| بدنه | استنلس استیل (1.4408) | Body: Stainless Steel (1.4408) |
| اتصال | فلنجی | Connection: Flanged |
| سایز | 3 اینچ (DN80) | Size: 3 inch (DN80) |
| کلاس فشار | ANSI 300 | Pressure Rating: ANSI 300 |
| ضریب جریان (Cv) | 35.8 | Cv: 35.8 |
| دمای کاری | تا 350°C | Temperature: Up to 350°C |
دسته 3: سیستم‌های کم‌فشار و اقتصادی
کنترل ولو فیشر مدل GX در این دسته مناسب سیستم‌هایی با فشار پایین و کاربردهای اقتصادی طراحی شده است. این مدل‌ها عملکرد قابل قبولی در سیستم‌های آبیاری، تهویه مطبوع، و سیستم‌های گرمایشی دارند که نیاز به هزینه کمتر و نگهداری آسان دارند.
این ولوها به دلیل طراحی ساده و قیمت مناسب، گزینه‌ای ایده‌آل برای پروژه‌هایی با بودجه محدود و فشار کاری پایین هستند.
مزایا:
- قیمت اقتصادی و مقرون به صرفه
- نگهداری آسان و خدمات پس از فروش گسترده
- کارکرد مناسب در فشارهای پایین تا کلاس PN16
- اتصال فلنجی استاندارد و سایزهای متنوع
محصول 1: Fisher GX سایز 1 اینچ، استنلس استیل، PN16
| ویژگی | فارسی | انگلیسی |
|---|---|---|
| مدل | کنترل ولو فیشر GX سایز 1 اینچ PN16 | Fisher GX Control Valve 1″ PN16 |
| نوع بدنه | شیر کروی (Globe) | Body Type: Globe Valve |
| بدنه | استنلس استیل (1.4301) | Body: Stainless Steel (1.4301) |
| اتصال | فلنجی | Connection: Flanged |
| سایز | 1 اینچ (DN25) | Size: 1 inch (DN25) |
| کلاس فشار | PN16 | Pressure Rating: PN16 |
| ضریب جریان (Cv) | 2.8 | Cv: 2.8 |
| دمای کاری | تا 120°C | Temperature: Up to 120°C |
محصول 2: Fisher GX سایز 2 اینچ، استنلس استیل، PN16
| ویژگی | فارسی | انگلیسی |
|---|---|---|
| مدل | کنترل ولو فیشر GX سایز 2 اینچ PN16 | Fisher GX Control Valve 2″ PN16 |
| نوع بدنه | شیر کروی (Globe) | Body Type: Globe Valve |
| بدنه | استنلس استیل (1.4301) | Body: Stainless Steel (1.4301) |
| اتصال | فلنجی | Connection: Flanged |
| سایز | 2 اینچ (DN50) | Size: 2 inch (DN50) |
| کلاس فشار | PN16 | Pressure Rating: PN16 |
| ضریب جریان (Cv) | 10.5 | Cv: 10.5 |
| دمای کاری | تا 120°C | Temperature: Up to 120°C |
محصول 3: Fisher GX سایز 3 اینچ، استنلس استیل، PN16
| ویژگی | فارسی | انگلیسی |
|---|---|---|
| مدل | کنترل ولو فیشر GX سایز 3 اینچ PN16 | Fisher GX Control Valve 3″ PN16 |
| نوع بدنه | شیر کروی (Globe) | Body Type: Globe Valve |
| بدنه | استنلس استیل (1.4301) | Body: Stainless Steel (1.4301) |
| اتصال | فلنجی | Connection: Flanged |
| سایز | 3 اینچ (DN80) | Size: 3 inch (DN80) |
| کلاس فشار | PN16 | Pressure Rating: PN16 |
| ضریب جریان (Cv) | 18.9 | Cv: 18.9 |
| دمای کاری | تا 120°C | Temperature: Up to 120°C |
دسته 4: شرایط پرکاویتاسیون و کاهش نویز
کنترل ولو فیشر مدل GX در این دسته برای کاربردهای حساس به کاویتاسیون و کاهش نویز طراحی شده است. این مدل‌ها با ویژگی‌های خاص خود، از آسیب‌های ناشی از کاویتاسیون جلوگیری کرده و عملکرد بهینه در سیستم‌های صنعتی با شرایط جریان پیچیده فراهم می‌کنند.
این ولوها در صنایع پتروشیمی، نیروگاه‌ها، و سیستم‌های انتقال سیالات با فشار و سرعت بالا، که خطر کاویتاسیون و نویز وجود دارد، کاربرد فراوان دارند.
مزایا:
- طراحی خاص برای کاهش کاویتاسیون و صدا
- افزایش طول عمر قطعات داخلی ولو
- عملکرد پایدار در فشار و دبی‌های متغیر
- اتصال فلنجی با استانداردهای صنعتی
محصول 1: Fisher GX سایز 1 اینچ، استنلس استیل، کلاس PN40 با طراحی ضد کاویتاسیون
| ویژگی | فارسی | انگلیسی |
|---|---|---|
| مدل | کنترل ولو فیشر GX سایز 1 اینچ PN40 ضد کاویتاسیون | Fisher GX Control Valve 1″ PN40 Anti-Cavitation |
| نوع بدنه | شیر کروی (Globe) | Body Type: Globe Valve |
| بدنه | استنلس استیل (1.4409) | Body: Stainless Steel (1.4409) |
| اتصال | فلنجی | Connection: Flanged |
| سایز | 1 اینچ (DN25) | Size: 1 inch (DN25) |
| کلاس فشار | PN40 | Pressure Rating: PN40 |
| ضریب جریان (Cv) | 3.09 | Cv: 3.09 |
| دمای کاری | تا 220°C | Temperature: Up to 220°C |
محصول 2: Fisher GX سایز 2 اینچ، استنلس استیل، کلاس PN40 با طراحی ضد کاویتاسیون
| ویژگی | فارسی | انگلیسی |
|---|---|---|
| مدل | کنترل ولو فیشر GX سایز 2 اینچ PN40 ضد کاویتاسیون | Fisher GX Control Valve 2″ PN40 Anti-Cavitation |
| نوع بدنه | شیر کروی (Globe) | Body Type: Globe Valve |
| بدنه | استنلس استیل (1.4409) | Body: Stainless Steel (1.4409) |
| اتصال | فلنجی | Connection: Flanged |
| سایز | 2 اینچ (DN50) | Size: 2 inch (DN50) |
| کلاس فشار | PN40 | Pressure Rating: PN40 |
| ضریب جریان (Cv) | 12.6 | Cv: 12.6 |
| دمای کاری | تا 220°C | Temperature: Up to 220°C |
محصول 3: Fisher GX سایز 3 اینچ، استنلس استیل، کلاس PN40 با طراحی ضد کاویتاسیون
| ویژگی | فارسی | انگلیسی |
|---|---|---|
| مدل | کنترل ولو فیشر GX سایز 3 اینچ PN40 ضد کاویتاسیون | Fisher GX Control Valve 3″ PN40 Anti-Cavitation |
| نوع بدنه | شیر کروی (Globe) | Body Type: Globe Valve |
| بدنه | استنلس استیل (1.4409) | Body: Stainless Steel (1.4409) |
| اتصال | فلنجی | Connection: Flanged |
| سایز | 3 اینچ (DN80) | Size: 3 inch (DN80) |
| کلاس فشار | PN40 | Pressure Rating: PN40 |
| ضریب جریان (Cv) | 25.3 | Cv: 25.3 |
| دمای کاری | تا 220°C | Temperature: Up to 220°C |
دسته 5: صنایع بهداشتی و حساس
کنترل ولو فیشر مدل GX در این دسته برای کاربردهای صنایع بهداشتی، دارویی و غذایی طراحی شده است. این ولوها با استفاده از متریال‌های خاص و طراحی بهداشتی، تضمین‌کننده حفظ کیفیت و سلامت سیالات در فرآیندهای حساس هستند.
استفاده از استنلس استیل با کیفیت بالا و طراحی بدون زاویه‌های تیز، این ولوها را مناسب برای سیستم‌های CIP (شستشوی درجا) و پروسه‌های بهداشتی می‌کند.
مزایا:
- بدنه و قطعات داخلی از استنلس استیل خاص و ضد خوردگی
- طراحی بهداشتی و قابل شستشو (CIP/SIP)
- مناسب برای صنایع دارویی، غذایی و نوشیدنی
- اتصال فلنجی بهداشتی و استانداردهای بین‌المللی
محصول 1: Fisher GX سایز 1 اینچ، استنلس استیل خاص، کلاس PN40
| ویژگی | فارسی | انگلیسی |
|---|---|---|
| مدل | کنترل ولو فیشر GX سایز 1 اینچ PN40 بهداشتی | Fisher GX Control Valve 1″ PN40 Sanitary |
| نوع بدنه | شیر کروی (Globe) | Body Type: Globe Valve |
| بدنه | استنلس استیل خاص (1.4435) | Body: Stainless Steel (1.4435) |
| اتصال | فلنجی بهداشتی | Connection: Sanitary Flanged |
| سایز | 1 اینچ (DN25) | Size: 1 inch (DN25) |
| کلاس فشار | PN40 | Pressure Rating: PN40 |
| ضریب جریان (Cv) | 3.09 | Cv: 3.09 |
| دمای کاری | تا 180°C | Temperature: Up to 180°C |
محصول 2: Fisher GX سایز 2 اینچ، استنلس استیل خاص، کلاس PN40
| ویژگی | فارسی | انگلیسی |
|---|---|---|
| مدل | کنترل ولو فیشر GX سایز 2 اینچ PN40 بهداشتی | Fisher GX Control Valve 2″ PN40 Sanitary |
| نوع بدنه | شیر کروی (Globe) | Body Type: Globe Valve |
| بدنه | استنلس استیل خاص (1.4435) | Body: Stainless Steel (1.4435) |
| اتصال | فلنجی بهداشتی | Connection: Sanitary Flanged |
| سایز | 2 اینچ (DN50) | Size: 2 inch (DN50) |
| کلاس فشار | PN40 | Pressure Rating: PN40 |
| ضریب جریان (Cv) | 12.6 | Cv: 12.6 |
| دمای کاری | تا 180°C | Temperature: Up to 180°C |
محصول 3: Fisher GX سایز 3 اینچ، استنلس استیل خاص، کلاس PN40
| ویژگی | فارسی | انگلیسی |
|---|---|---|
| مدل | کنترل ولو فیشر GX سایز 3 اینچ PN40 بهداشتی | Fisher GX Control Valve 3″ PN40 Sanitary |
| نوع بدنه | شیر کروی (Globe) | Body Type: Globe Valve |
| بدنه | استنلس استیل خاص (1.4435) | Body: Stainless Steel (1.4435) |
| اتصال | فلنجی بهداشتی | Connection: Sanitary Flanged |
| سایز | 3 اینچ (DN80) | Size: 3 inch (DN80) |
| کلاس فشار | PN40 | Pressure Rating: PN40 |
| ضریب جریان (Cv) | 25.3 | Cv: 25.3 |
| دمای کاری | تا 180°C | Temperature: Up to 180°C |
پرسش‌های متداول
-
این نوع کنترل ولوها بیشتر در چه صنایعی کاربرد دارند؟
کنترل ولوهای مدل GX عمدتاً در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و صنایع غذایی استفاده می‌شوند. این تجهیزات برای تنظیم دقیق جریان سیالات در سیستم‌های مختلف بسیار مهم هستند. -
چگونه می‌توان مدل مناسب را انتخاب کرد؟
انتخاب کنترل ولو مناسب به پارامترهایی مانند نوع سیال، فشار و دمای کاری بستگی دارد. کارشناسان فنی ما در پترو تایگا با بررسی شرایط عملیاتی شما، بهترین گزینه را پیشنهاد می‌دهند. -
آیا خدمات پس از فروش شامل تعمیرات و تأمین قطعات می‌شود؟
بله، پترو تایگا علاوه بر تأمین انواع شیرآلات و تجهیزات ابزار دقیق، خدمات تعمیرات و تأمین قطعات یدکی را نیز ارائه می‌دهد. -
آیا نصب و راه‌اندازی توسط پترو تایگا انجام می‌شود؟
تیم متخصص پترو تایگا نصب و راه‌اندازی تجهیزات را با رعایت استانداردهای بین‌المللی انجام می‌دهد تا عملکرد بهینه و ایمنی سیستم تضمین شود.
معرفی پترو تایگا و خدمات تخصصی آن
پترو تایگا با تکیه بر تجربه چندین ساله در زمینه تأمین و پشتیبانی انواع شیرآلات صنعتی و تجهیزات ابزار دقیق، همراه قابل اعتمادی برای صنایع مختلف به شمار می‌رود.
این شرکت با ارائه مشاوره فنی تخصصی، کمک می‌کند تا انتخاب درست و بهینه‌ای در زمینه کنترل جریان و تجهیزات ابزار دقیق داشته باشید.
پترو تایگا همچنین آموزش‌های لازم را برای بهره‌برداری صحیح از تجهیزات فراهم کرده و پشتیبانی فنی مستمر را به مشتریان ارائه می‌دهد تا فرآیندهای صنعتی بدون مشکل و با کیفیت بالا اجرا شوند.
تمرکز اصلی این مجموعه بر ارائه محصولاتی با دوام، کارایی بالا و خدمات پس از فروش قابل اعتماد است که نقش مهمی در موفقیت پروژه‌های صنعتی ایفا می‌کند.
