کنترل ولو ماسونیلان 4100

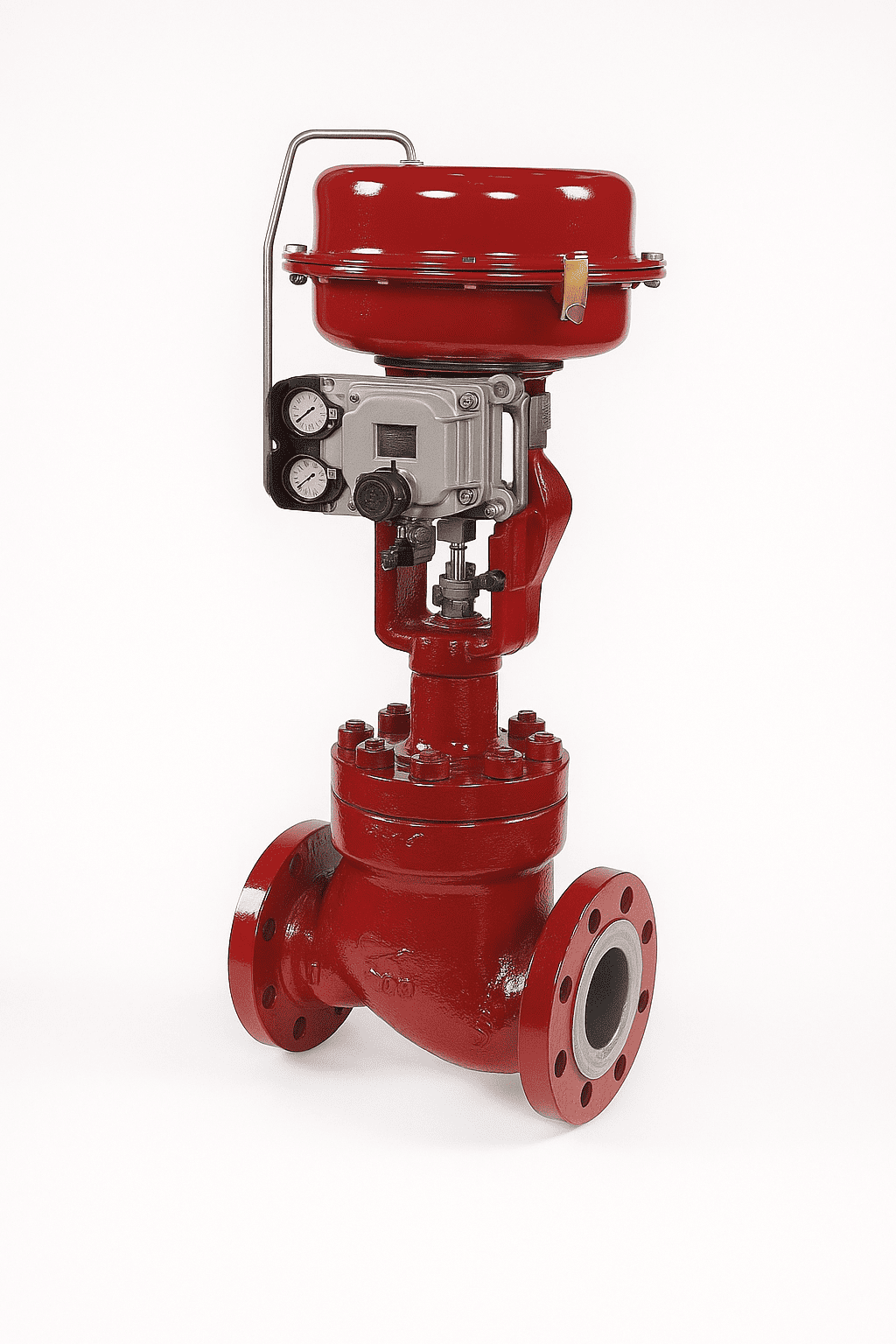

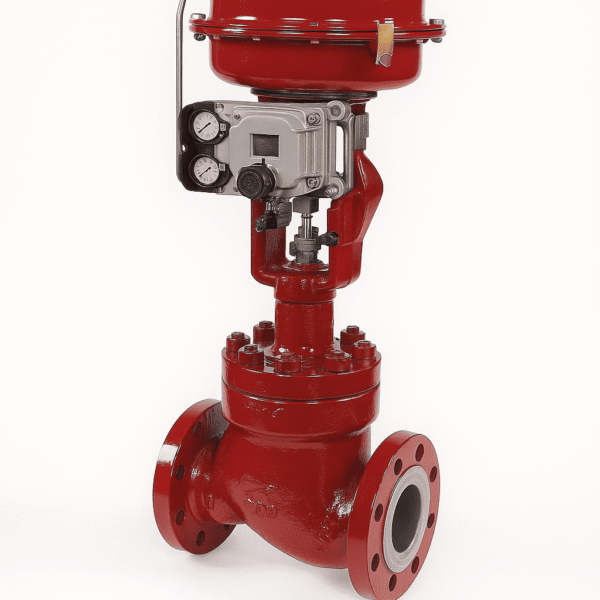

کنترل ولو ماسونیلان 4100  از نوع Globe Control Valve (شیر کروی کنترلی) است که به‌عنوان یکی از پرکاربردترین و شناخته‌شده‌ترین محصولات شرکت ماسونیلان شناخته می‌شود. این شرکت که زیرمجموعه Baker Hughes است، یکی از معتبرترین برندهای جهانی در زمینه تجهیزات کنترل جریان می‌باشد. سری 4100 به دلیل طراحی مستحکم، عملکرد مطمئن و قابلیت استفاده در طیف گسترده‌ای از سرویس‌ها، در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و صنایع فرآیندی کاربرد فراوان دارد.

کنترل ولو ماسونیلان 4100 یکی از پیشرفته‌ترین شیرهای کنترلی کروی است که در صنایع نفت، گاز، پتروشیمی و نیروگاهی به دلیل دقت و دوام بالای خود شناخته می‌شود. این مدل با طراحی مهندسی‌شده و امکان سازگاری با پوزیشنرهای دیجیتال، گزینه‌ای مطمئن برای کنترل جریان، فشار و دبی سیالات مختلف محسوب می‌شود. در کنار کنترل ولو ماسونیلان 4100، مدل‌هایی مانند Masoneilan Camflex 35002، سری‌های Fisher ET/ED و Samson 3241 نیز عملکرد مشابهی ارائه می‌دهند، اما کنترل ولو ماسونیلان 4100 با تنوع بالای متریال، سایز و تریم، قابلیت کار در شرایط فشار و دمای وسیع و طراحی ساده برای نگهداری آسان، آن را از رقبا متمایز می‌کند. این ویژگی‌ها باعث می‌شوند مهندسان بتوانند با انتخاب کنترل ولو ماسونیلان 4100، از عملکرد دقیق و دوام طولانی در فرآیندهای حساس صنعتی بهره‌مند شوند، در حالی که برندهای رقیب ممکن است برای برخی سرویس‌های شدید یا خاص به تجهیزات کمکی اضافی نیاز داشته باشند.

مشخصه فنی	توضیحات
مدل	Masoneilan 4100 Series – Globe Control Valve
نوع شیر	Globe Valve / Single Port / Control Valve
سایز (Size Range)	½” تا 24″ (DN15 تا DN600)
کلاس فشاری (Pressure Rating)	ANSI Class 150 تا 2500
فشار کاری (Operating Pressure)	تا 420 bar بسته به جنس بدنه و تریم
دمای کاری (Operating Temperature)	-196°C تا +593°C بسته به جنس بدنه و پکینگ
جنس بدنه (Body Material)	Carbon Steel (WCB), Stainless Steel 316/304, Chrome-Moly, Duplex, Nickel Alloy، مواد خاص سفارشی
اتصال (End Connection)	RF Flanged, RTJ Flanged, Butt Weld, Threaded (NPT/BSP)
تریم (Trim & Seat)	Contoured, Linear, Equal %, Quick Opening, Anti-Cavitation Trim, Noise Reduction Trim
جنس تریم (Trim Material)	Stainless Steel 316, 410, 17-4PH, Monel, Hastelloy, Chrome-Moly Alloy
پلاگ (Plug Type)	Contoured, Cage Guided, Soft Seat Option, Low Emission Plug
آب‌بندی (Leakage Class)	ANSI/FCI 70-2: Class IV (Metal Seat) – Class VI (Soft Seat)
عملگر (Actuator)	پنوماتیک دیافراگمی فنردار یا پیستونی، قابلیت نصب Positioner دیجیتال HART/Fieldbus
فشار هوای راه‌انداز (Actuator Air Supply)	20–80 psi استاندارد، قابل سفارشی‌سازی
پکینگ (Packing)	PTFE V-Ring استاندارد، Graphite برای دمای بالا، Low Emission Packing مطابق استاندارد API
ویژگی جریان (Flow Characteristic)	Equal % / Linear / Quick Opening
Rangeability	حدود 50:1 (بسته به سایز و تریم)

مشاهده کاتالوگ محصول

ویژگی‌های طراحی

1. بدنه (Body):

   • نوع Globe, Single Port

   • سایزها: ½ تا 24 اینچ (بسته به نسخه)

   • کلاس فشاری: ANSI Class 150 تا 2500

   • جنس بدنه: Carbon Steel, Stainless Steel, Chrome-Moly, Duplex و مواد خاص

   • اتصال: فلنجی (RF/RTJ)، جوشی (BW)، رزوه‌ای

2. تریم (Trim & Seat):

   • طراحی متنوع پلاگ (Linear، Equal Percentage، Quick Opening)

   • انواع سیت: فلزی یا نرم

   • گزینه‌های ضدکاویتاسیون، ضدسایش و Low Noise برای سرویس‌های سخت

   • تریم قابل تعویض (Renewable Seat)

3. عملگر (Actuator):

   • پنوماتیکی دیافراگمی فنردار (Spring Diaphragm) یا پیستونی

   • قابلیت نصب Positioner و سیستم‌های هوشمند دیجیتال (HART, Fieldbus)

4. Packing:

   • PTFE V-Ring برای سرویس‌های عمومی

   • Graphite برای دماهای بالا و بخار

   • Low Emission Packing (برای سرویس‌های زیست‌محیطی)



مشخصات عملکردی

• ویژگی جریان: Equal % / Linear / Quick Opening

• Rangeability: حدود 50:1

• Leakage Class: مطابق ANSI/FCI 70-2، از Class IV تا VI بسته به انتخاب

• دما: از -196°C تا +593°C (بسته به متریال و پکینگ)



کاربردها

• صنایع نفت و گاز: کنترل جریان سیالات هیدروکربنی، گاز طبیعی، LPG

• پتروشیمی: کنترل فرآیندهای خورنده و با فشار بالا

• نیروگاه‌ها: کنترل بخار در بویلر و توربین‌ها

• صنایع شیمیایی و معدنی: سرویس‌های خورنده و دما بالا

• سیستم‌های آب و بخار: کاربرد در خطوط فشار بالا و تاسیسات



مزایا

• طراحی پیشرفته‌تر نسبت به سری 2100

• قابلیت استفاده در فشار و دمای بالا

• تنوع متریال و سایز گسترده

• قابلیت انتخاب تریم‌های خاص برای شرایط شدید (Severe Service)

• سازگاری با پوزیشنرهای هوشمند دیجیتال

• نگهداری و سرویس‌دهی آسان با قطعات یدکی جهانی





شرکت پتروتایگا با بیش از ده سال تجربه در تامین و واردات تجهیزات صنعتی و ابزار دقیق، یکی از پیشروان بازار ایران است. این شرکت در صنایع نفت، گاز، پتروشیمی و نیروگاهی فعالیت می‌کند و با ارائه کنترل ولو و شیر کنترلی سامسون، فیشر، ماسونیلان و دیگر برندهای معتبر، اعتماد فعالان صنعتی را جلب کرده است.

پتروتایگا با همکاری برندهای جهانی و تیم کارشناسان مجرب، خدمات مشاوره فنی، انتخاب محصولات مناسب و پشتیبانی پس از فروش را ارائه می‌دهد و به عنوان شریک قابل اعتماد در بهینه‌سازی سیستم‌های کنترل و اتوماسیون صنعتی شناخته می‌شود.

برای اطلاعات بیشتر و ثبت سفارش، با شماره ۰۲۱۳۳۹۵۱۱۰۵ تماس بگیرید.
