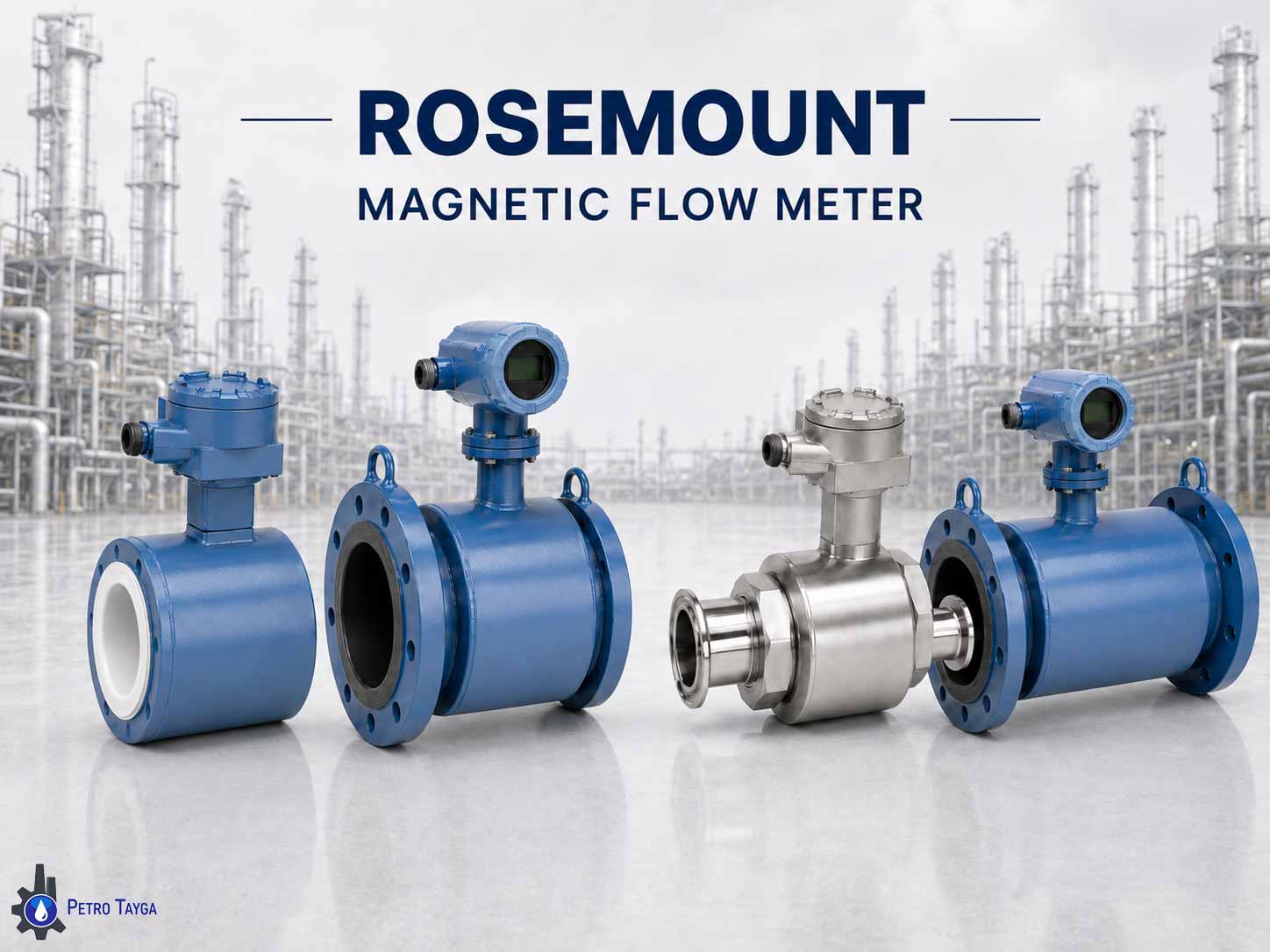

فلومتر مغناطیسی روزمونت (Rosemount Magnetic Flow Meter) یا فلومتر مگنتیک روزمونت از تجهیزات اندازهگیری جریان برند Rosemount / Emerson است که برای اندازهگیری جریان مایعات رسانا در کاربردهای صنعتی و فرآیندی مورد استفاده قرار میگیرد.
خانواده فلومترهای مغناطیسی Rosemount در مدلها و طراحیهای مختلف Flanged، Wafer، Slurry، Hygienic و Utility عرضه میشود. با توجه به نوع سیال و شرایط فرآیندی میتوان نوع سنسور، Liner، متریال Electrode و Transmitter مناسب را انتخاب کرد. این تنوع امکان استفاده از این تجهیزات بهعنوان فلومتر برای آب، فلومتر برای مایعات فرآیندی و در Configuration مناسب، فلومتر برای اسید و برخی سیالات شیمیایی را فراهم میکند.

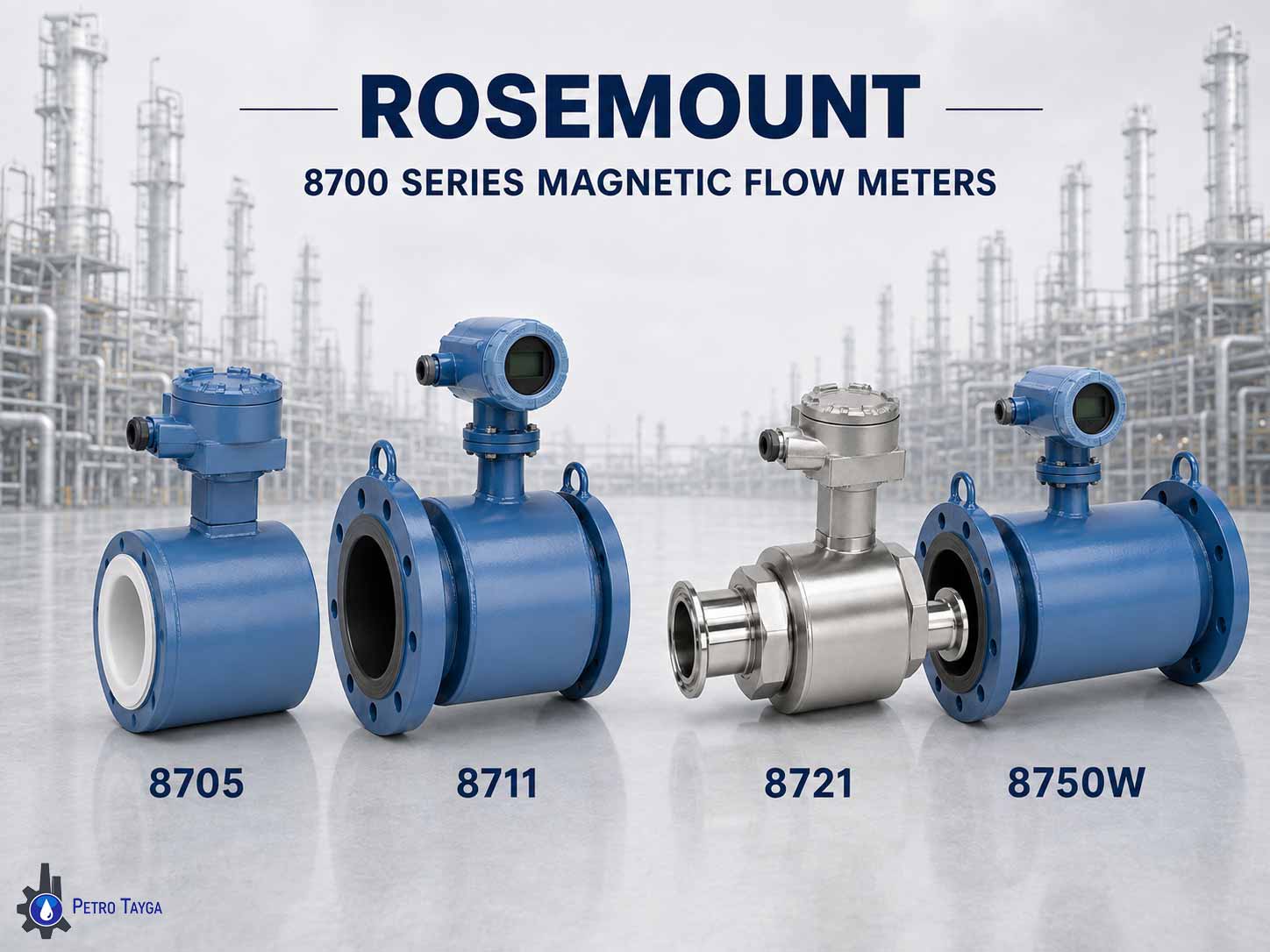

از مدلهای اصلی این خانواده میتوان به فلومتر مغناطیسی روزمونت 8705، فلومتر مغناطیسی روزمونت 8711، Rosemount MS، فلومتر مغناطیسی روزمونت 8721 و فلومتر مغناطیسی روزمونت 8750W اشاره کرد.
برای آشنایی بیشتر با اصول اندازهگیری جریان، فناوریهای مختلف و نحوه انتخاب انواع فلومتر میتوانید راهنمای تخصصی فلومتر پترو تایگا را مطالعه کنید.
مشخصات فنی فلومتر مغناطیسی روزمونت
| ویژگی | مشخصات |
|---|---|
| برند | Rosemount |
| سازنده | Emerson |
| نوع تجهیز | Magnetic Flow Meter / Magnetic Flow Sensor |
| مدلهای اصلی | 8705، 8711، MS، 8721، 8750W |
| نوع طراحی | Flanged، Wafer، Slurry، Hygienic، Utility |
| محدوده سایز | از 0.15 تا 48 اینچ، بسته به مدل |
| سایزهای ویژه | تا 120 اینچ (3000 mm) بهصورت Special Request |
| محدوده سرعت اندازهگیری | تا ±12 m/s، بسته به مدل |
| High Accuracy | تا ±0.15% of Rate ±1.0 mm/s در مدلهای مربوطه |
| Liner | PFA/PFA+، PTFE، ETFE، Polyurethane، Adiprene، Neoprene، Linatex |
| نوع الکترود | Button، Bullet-Nose، Flat Head |
| متریال الکترود | 316L SS، Nickel Alloy 276، Platinum، Tantalum، Titanium |
| خروجیها | 4–20 mA، HART، Pulse |
| پروتکلهای ارتباطی | FOUNDATION Fieldbus، Profibus PA، Modbus |
| تغذیه ترانسمیتر | 90–250 VAC یا 12–42 VDC |
محدوده دقیق سایز، دقت، سرعت اندازهگیری و دمای کاری فلومتر مگنتیک Rosemount به مدل سنسور، نوع Liner و Configuration انتخابی بستگی دارد. Rosemount همچنین امکان ارائه برخی سایزهای ویژه تا 120 اینچ (3000 میلیمتر) را بهصورت Special Request ذکر کرده است.
انواع فلومتر مغناطیسی روزمونت
خانواده فلومتر مغناطیسی Rosemount شامل چند مدل اصلی است که هرکدام برای نوع مشخصی از نصب یا کاربرد فرآیندی طراحی شدهاند.
| مدل | نوع | کاربرد اصلی |
|---|---|---|
| Rosemount 8705 | Flanged | کاربردهای صنعتی و فرآیندی |
| Rosemount 8711 | Wafer | نصب فشرده و کاربردهای فرآیندی |
| Rosemount MS | Slurry | High Consistency Slurry |
| Rosemount 8721 | Hygienic | کاربردهای Hygienic / Sanitary |
| Rosemount 8750W | Utility | خطوط آب و Utility |

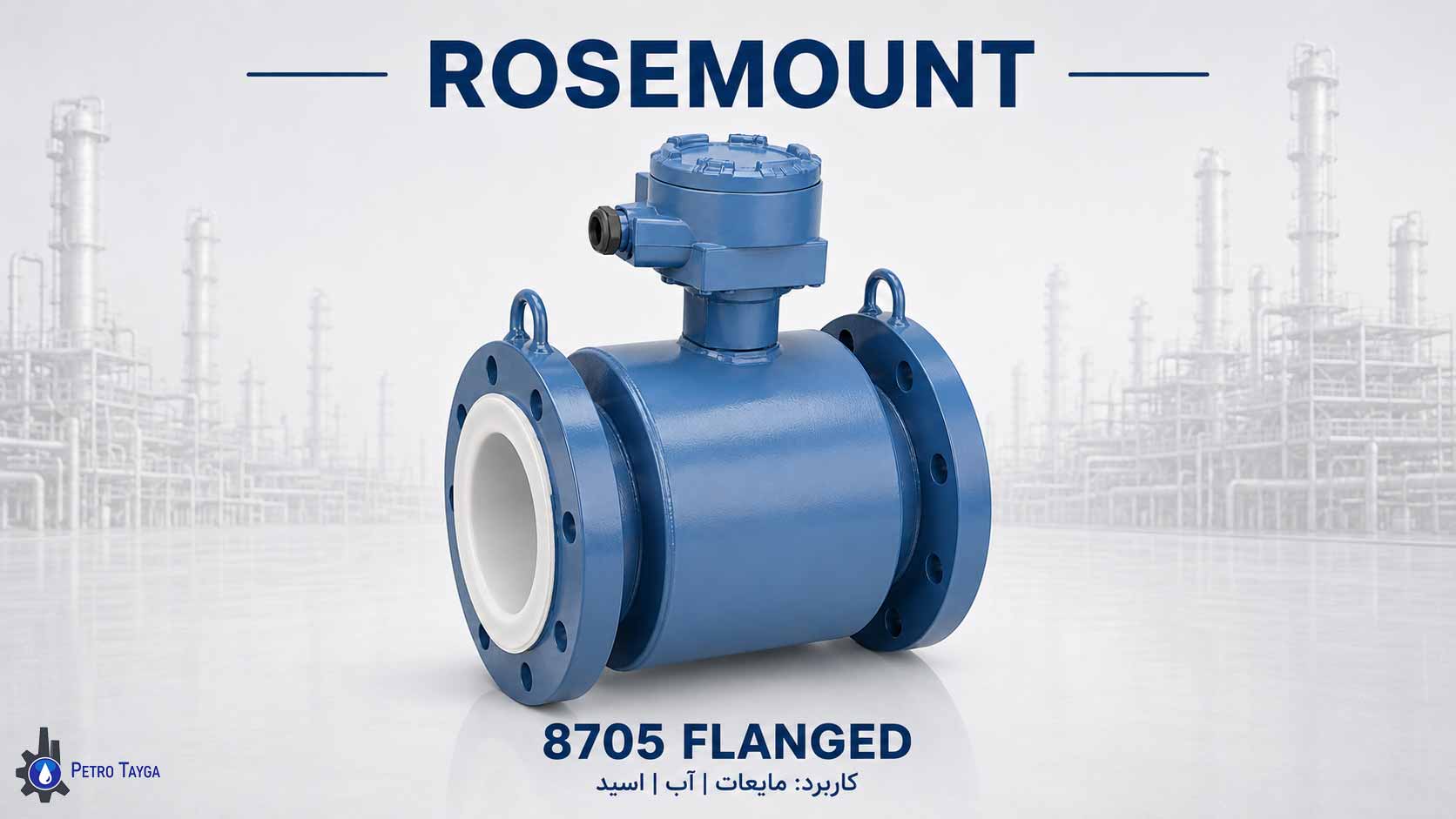

فلومتر مغناطیسی روزمونت مدل 8705
فلومتر مغناطیسی روزمونت مدل 8705 (Rosemount 8705 Magnetic Flow Meter) دارای ساختار Flanged بوده و برای کاربردهای صنعتی و فرآیندی طراحی شده است.
Rosemount 8705 در محدوده سایز ½ تا 36 اینچ (DN15 تا DN900) ارائه میشود. این مدل در کاتالوگ سری 8700 بهعنوان Standard Process Sensor با اتصال فلنجی و بدنه جوشکاری و Sealed معرفی شده است.

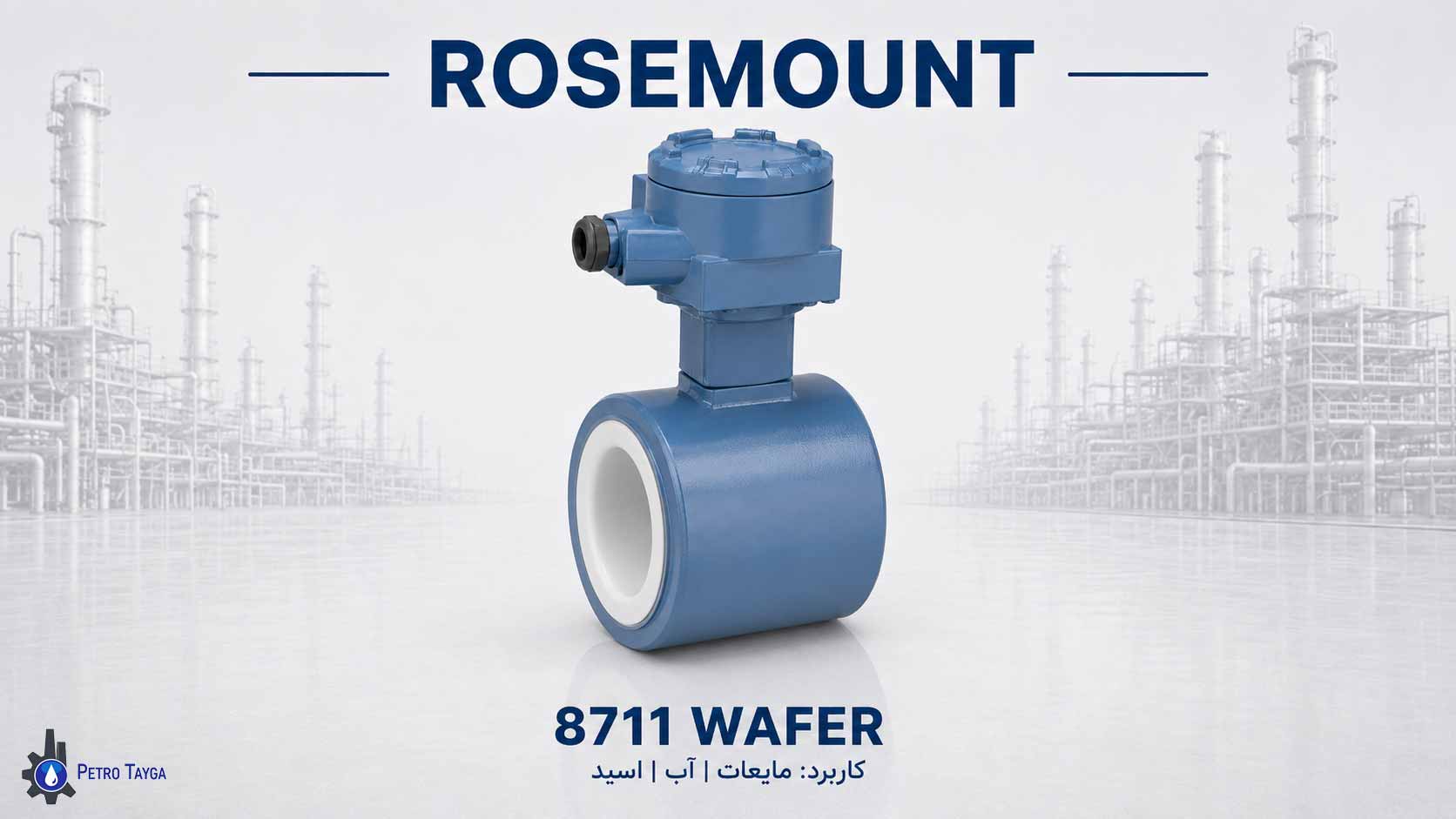

فلومتر مغناطیسی روزمونت مدل 8711
فلومتر مغناطیسی روزمونت مدل 8711 (Rosemount 8711 Magnetic Flow Meter) دارای طراحی Wafer / Flangeless است و بهعنوان گزینهای Compact و Lightweight نسبت به مدلهای فلنجی معرفی شده است.
این مدل در محدوده سایز حدود 0.15 تا 8 اینچ (4 تا 200 mm) قابل ارائه است.
فلومتر مغناطیسی Rosemount MS
فلومتر مغناطیسی Rosemount MS برای کاربردهای High Consistency Slurry در نظر گرفته شده است.
این مدل در محدوده سایز 3 تا 36 اینچ عرضه میشود و برای سیالات حاوی ذرات و Slurry یکی از گزینههای خانواده فلومترهای مغناطیسی Rosemount محسوب میشود.

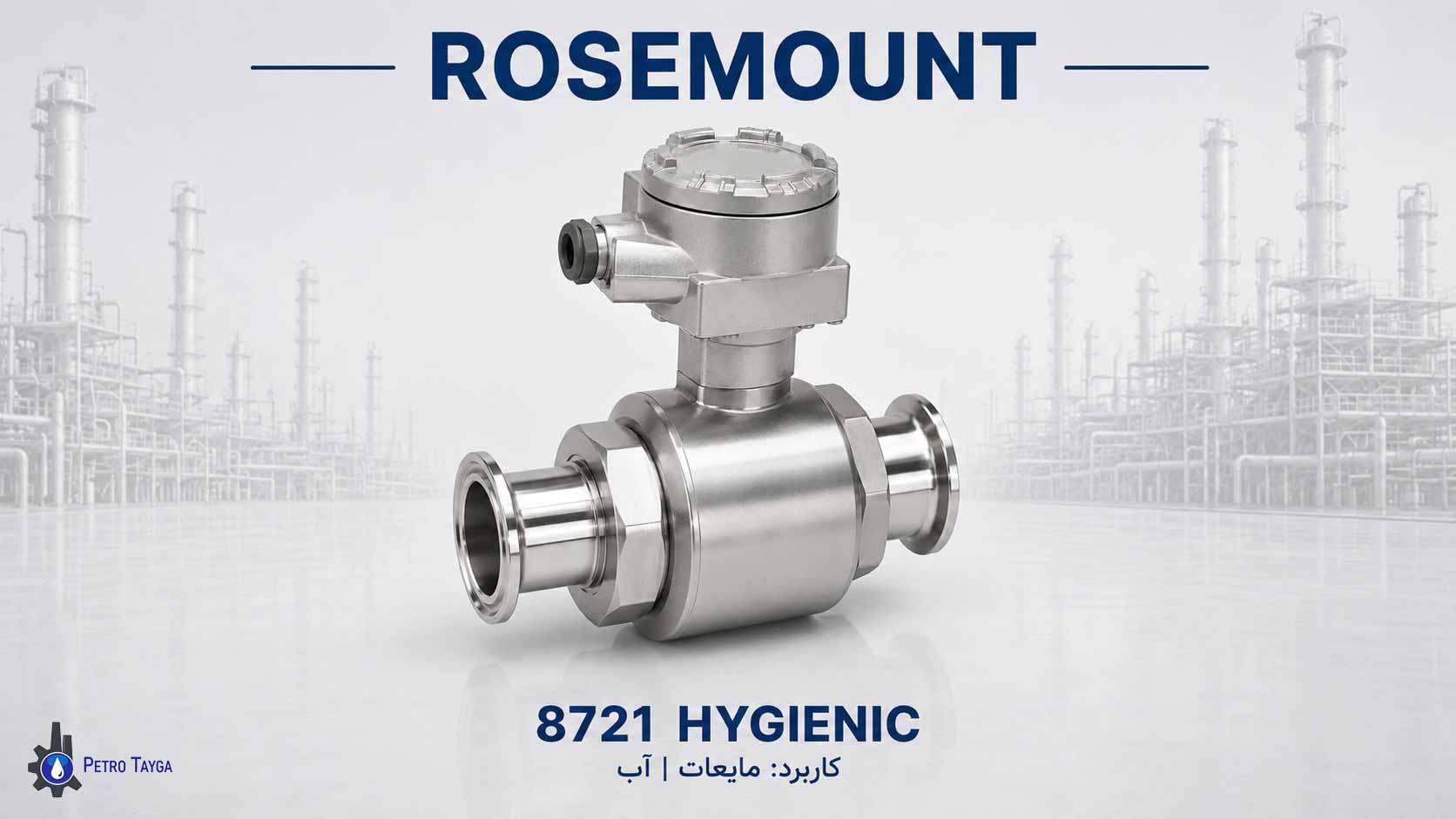

فلومتر مغناطیسی روزمونت مدل 8721
فلومتر مغناطیسی روزمونت مدل 8721 (Rosemount 8721 Magnetic Flow Meter) نسخه Hygienic / Sanitary این خانواده است.
این مدل برای صنایع غذایی، نوشیدنی و کاربردهای Life Sciences طراحی شده و در محدوده سایز ½ تا 4 اینچ (DN15 تا DN100) قابل ارائه است.

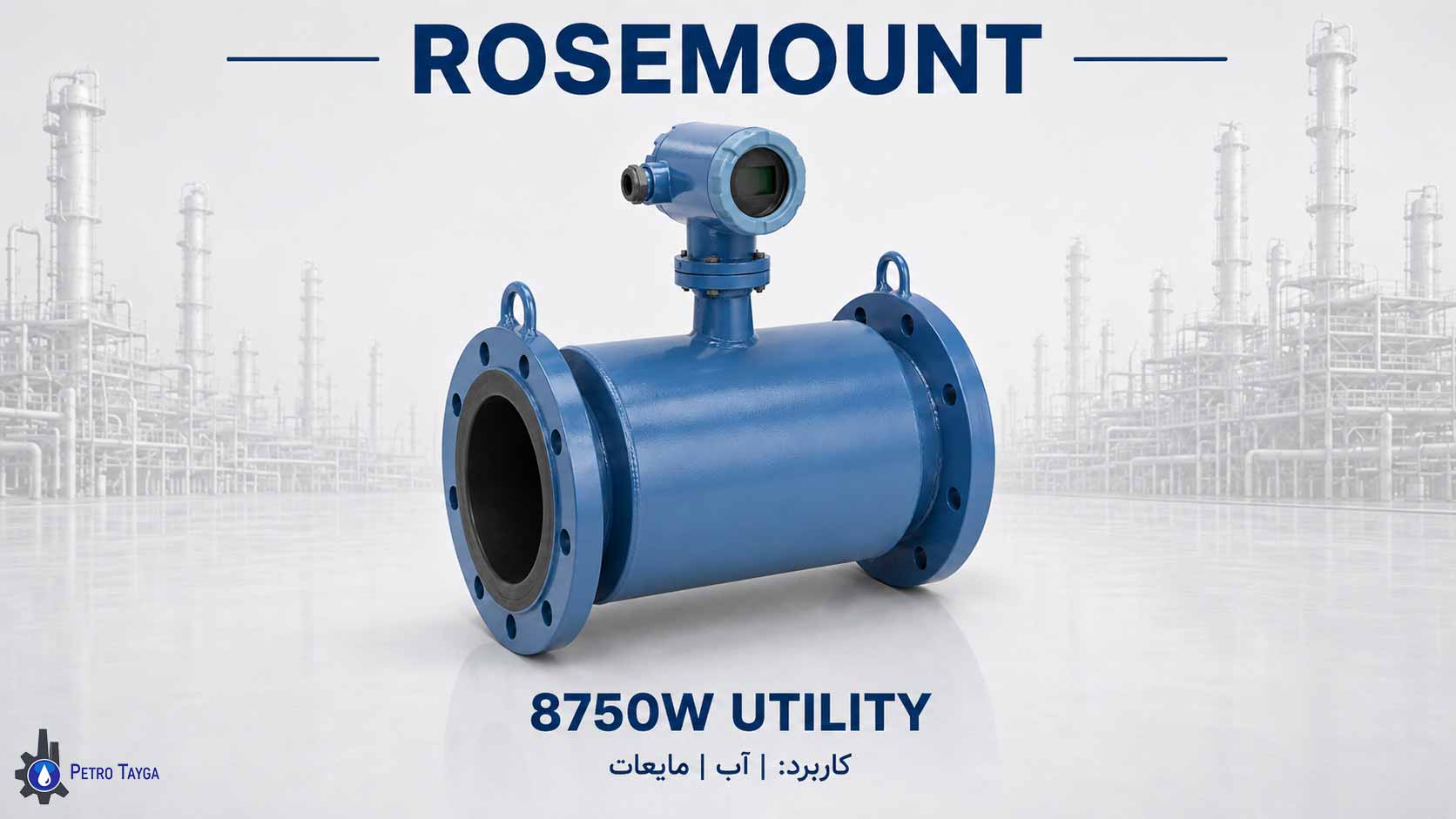

فلومتر مغناطیسی روزمونت مدل 8750W
فلومتر مغناطیسی روزمونت مدل 8750W (Rosemount 8750W Magnetic Flow Meter) برای کاربردهای Utility Water-Based Flow طراحی شده است.
این مدل در محدوده سایز ½ تا 48 اینچ (DN15 تا DN1200) قابل ارائه بوده و یکی از گزینههای اصلی خانواده Rosemount برای استفاده بهعنوان فلومتر برای آب و خطوط Utility محسوب میشود.
سایزهای فلومتر مغناطیسی روزمونت
محدوده سایز فلومترهای مگنتیک Rosemount با توجه به مدل سنسور متفاوت است:
| مدل | محدوده سایز |
|---|---|
| Rosemount 8705 | ½ تا 36 اینچ / DN15 تا DN900 |
| Rosemount 8711 | 0.15 تا 8 اینچ / 4 تا 200 mm |
| Rosemount MS | 3 تا 36 اینچ / حدود DN80 تا DN900 |
| Rosemount 8721 | ½ تا 4 اینچ / DN15 تا DN100 |
| Rosemount 8750W | ½ تا 48 اینچ / DN15 تا DN1200 |
برای برخی سفارشهای ویژه، سایزهای تا 120 اینچ (3000 mm) نیز بهصورت Special Request قابل ارائه هستند.
کاربرد فلومتر مغناطیسی روزمونت
مدلهای مختلف Rosemount Magnetic Flow Meter برای کاربردهای صنعتی و فرآیندی متنوع معرفی شدهاند. مهمترین موارد استفاده این خانواده عبارتاند از:
- Process Applications – کاربردهای فرآیندی
- Utility Water-Based Flows – خطوط آب و Utility
- High Consistency Slurry – سیالات Slurry با غلظت بالا
- Hygienic / Sanitary Applications – صنایع غذایی، دارویی و بهداشتی
- High Pressure Applications – برخی کاربردهای فشار بالا
فلومتر برای آب
برای اندازهگیری جریان آب و سیالات Water-Based، خانواده فلومتر مغناطیسی روزمونت گزینههای مختلفی ارائه میکند.
مدل Rosemount 8750W بهطور مشخص برای Utility Water-Based Flow معرفی شده و برای خطوط آب و Utility یکی از مدلهای مناسب این خانواده است. همچنین 316L Stainless Steel بهعنوان متریال استاندارد الکترود برای بسیاری از کاربردهای Water-Based معرفی شده است.
برای آب دریا و محلولهای Brine نیز امکان انتخاب Liner و Electrode متناسب با شرایط فرآیندی وجود دارد.
فلومتر برای اسید و سیالات شیمیایی
برای استفاده از فلومتر برای اسید و مواد شیمیایی خورنده، انتخاب صحیح Liner و Electrode اهمیت زیادی دارد و باید بر اساس نوع ماده، غلظت، دما و شرایط فرآیند انجام شود.
Rosemount متریالهای مختلفی را برای کاربردهای شیمیایی معرفی کرده است:
- Nickel Alloy 276 – برای برخی محیطهای دارای غلظت متوسط تا بالای اسید و آب دریا
- Platinum – برای برخی کاربردهای شیمیایی بسیار خورنده
- Tantalum – برای برخی اسیدهای با غلظت بالا
- Titanium – برای برخی محیطهای قلیایی با غلظت بالا
همچنین Linerهایی مانند PFA/PFA+، PTFE و ETFE برای شرایط شیمیایی مختلف قابل انتخاب هستند. بنابراین انتخاب فلومتر مغناطیسی برای اسید باید پس از بررسی Compatibility متریال با سیال فرآیندی انجام شود.
فلومتر برای مایعات
فلومترهای مغناطیسی Rosemount برای طیف وسیعی از مایعات رسانا در کاربردهای صنعتی و فرآیندی قابل استفاده هستند.
در انتخاب فلومتر برای مایعات باید پارامترهایی مانند نوع سیال، Conductivity، فشار، دما، سایز خط، وجود ذرات جامد، خورندگی و شرایط نصب بررسی شود تا مدل سنسور، Liner و Electrode مناسب انتخاب شود.
انواع Liner فلومتر مغناطیسی Rosemount
یکی از مهمترین پارامترها در انتخاب فلومتر مگنتیک روزمونت نوع Liner است.
| Liner | کاربرد |
|---|---|
| PFA / PFA+ | سیالات شیمیایی خورنده و دمای بالا |
| PTFE | لاینر متداول برای طیف وسیعی از کاربردها |
| ETFE | مقاومت شیمیایی و سایشی مناسب |
| Polyurethane | کاربردهای آب با مواد شیمیایی محدود |
| Adiprene | نفت و گاز، فشار بالا و شوری بالا |
| Neoprene | آب دریا و Brine |
| Linatex | معدن و سیالات دارای ذرات بزرگ |
دمای کاری قابل تحمل هر Liner متفاوت است؛ بنابراین Liner باید بر اساس شرایط واقعی سیال و فرآیند انتخاب شود.
انواع الکترود فلومتر مغناطیسی روزمونت
Rosemount برای خانواده فلومترهای مغناطیسی خود طراحیها و متریالهای مختلف الکترود را ارائه میکند.
طراحی الکترود
- Button Electrode – طراحی استاندارد و مناسب بسیاری از کاربردها از جمله Slurry
- Bullet-Nose Electrode – مناسب شرایطی که تشکیل Coating روی Electrode مطرح است
- Flat Head Electrode – طراحی همسطح با Liner برای کاهش سایش و Noise در سیالات ساینده
متریال الکترود
- 316L Stainless Steel
- Nickel Alloy 276
- Platinum
- Tantalum
- Titanium
تنوع متریال Electrode و Liner امکان انتخاب فلومتر مغناطیسی Rosemount متناسب با آب، مایعات فرآیندی، Slurry و برخی سیالات شیمیایی و اسیدی را فراهم میکند.
ترانسمیترهای فلومتر مغناطیسی روزمونت
در سیستمهای Magnetic Flow Meter روزمونت، سنسور اندازهگیری با ترانسمیتر مناسب ترکیب میشود. برای آشنایی با سایر خانوادهها و ترانسمیترهای روزمونت میتوانید راهنمای تخصصی این برند را در پترو تایگا مشاهده کنید.
در خانواده فلومترهای مغناطیسی Rosemount گزینههای مختلفی برای Transmitter معرفی شدهاند:
| مدل ترانسمیتر | نوع نصب |
|---|---|
| Rosemount 8732E | Integral یا Remote |
| Rosemount 8712E | Wall Mount Remote |
| Rosemount 8782 | Wall Mount Remote |
| Rosemount 8750W | Integral، Remote یا Wall Mount |
بسته به مدل Transmitter، خروجیها و پروتکلهایی مانند 4–20 mA، HART، Pulse، FOUNDATION Fieldbus، Profibus PA و Modbus قابل ارائه هستند.

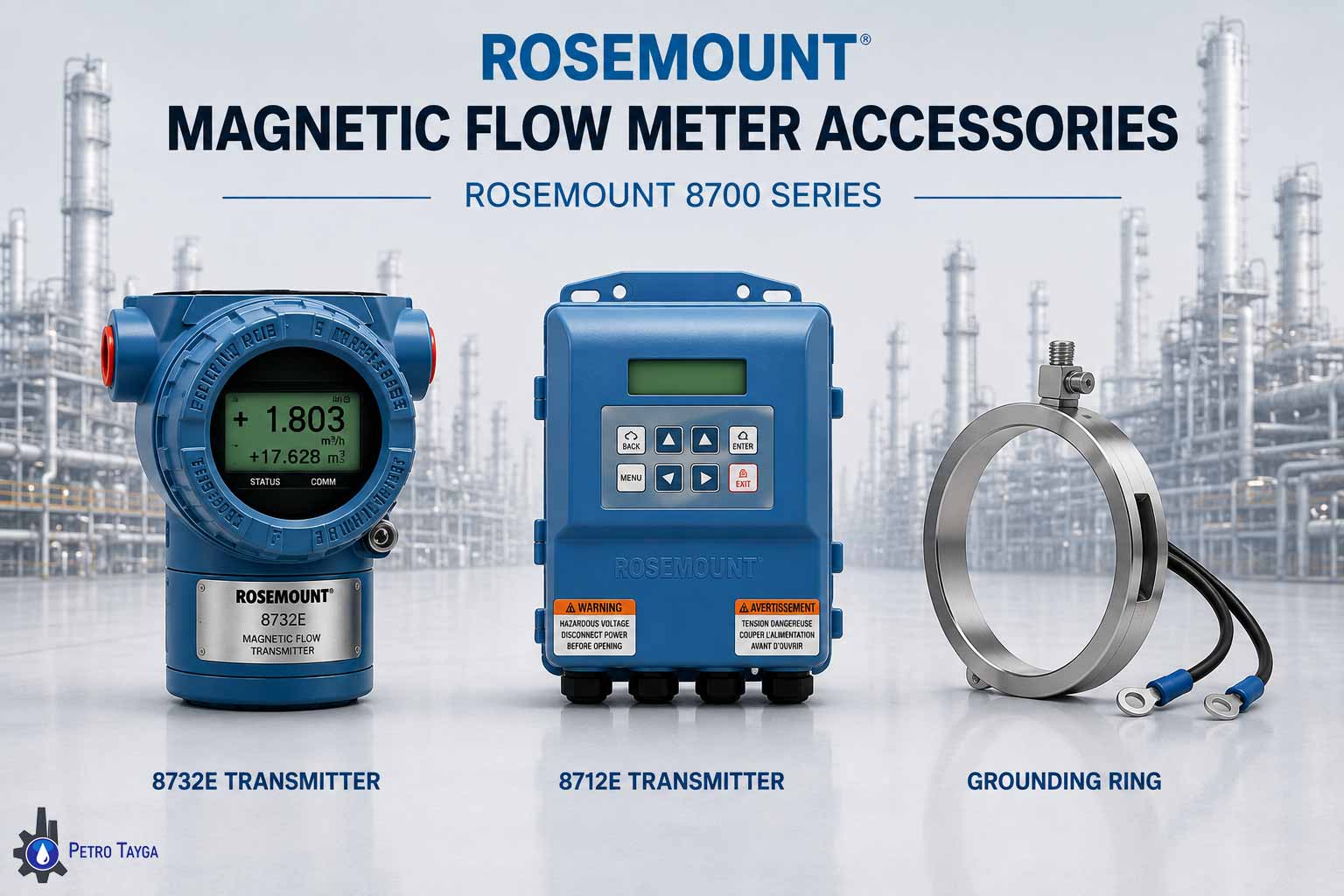

تجهیزات جانبی فلومتر مغناطیسی روزمونت
علاوه بر سنسور و Transmitter، بسته به نوع نصب و شرایط پروژه تجهیزات و Options مختلفی برای سیستم فلومتر مغناطیسی Rosemount قابل استفاده هستند.
از مهمترین موارد میتوان به موارد زیر اشاره کرد:
- Rosemount 8732E Transmitter
- Rosemount 8712E Remote Transmitter
- Grounding Ring
- Grounding Electrode
- Lining Protector
- Integral Mount
- Remote Mount
- Wall Mount
- Local Operator Interface
- Corrosion Protection Options
- Diagnostic Options
- Smart Meter Verification
در سیستمهای Magnetic Flow Meter، ایجاد Ground مناسب بین سنسور و سیال فرآیندی اهمیت دارد و Rosemount استفاده از Grounding Ring، Grounding Electrode و Lining Protector را بسته به نوع خط و شرایط نصب پیشبینی کرده است.
قابلیتهای Diagnostic فلومتر مغناطیسی Rosemount
بسته به مدل Transmitter و Option Code انتخابی، قابلیتهای Diagnostic مختلفی در خانواده Rosemount قابل ارائه هستند:
- Basic Diagnostics – بررسی عملکرد الکترونیک و نرمافزار
- Installation Diagnostics – تشخیص مشکلات Grounding و Wiring
- Process Insight Diagnostics – تشخیص High Process Noise و Electrode Coating
- Smart Meter Verification – بررسی و Verification عملکرد سیستم اندازهگیری
خرید فلومتر مغناطیسی روزمونت
برای خرید فلومتر مغناطیسی روزمونت یا فلومتر مگنتیک Rosemount، انتخاب صحیح مدل باید بر اساس نوع سیال، سایز خط، فشار و دمای فرآیند، Liner، جنس Electrode، نوع Transmitter و سیگنال خروجی انجام شود.
در پروژههایی که نیاز به فلومتر برای آب، فلومتر برای مایعات فرآیندی، فلومتر برای اسید و مواد شیمیایی یا فلومتر برای Slurry وجود دارد، بررسی دقیق مشخصات سیال پیش از انتخاب مدل و متریال اهمیت زیادی دارد.
پترو تایگا امکان تأمین انواع Rosemount Magnetic Flow Meter شامل مدلهای Rosemount 8705، 8711، MS، 8721 و 8750W، ترانسمیترها و تجهیزات جانبی مرتبط با آنها را برای پروژههای صنعتی فراهم میکند.
