کاتالوگ فلومتر ورتکس روزمونت مدل 8800D
دانلود فایلفلومتر ورتکس روزمونت
فلومتر ورتکس روزمونت (Rosemount Vortex Flow Meter) یا فلومتر گردابی روزمونت یکی از تجهیزات اندازهگیری جریان برند Rosemount / Emerson است. این فلومتر دبی گاز، هوا، بخار و سیالات فرآیندی تکفاز را اندازهگیری میکند.
صنایع مختلف از این فناوری برای کاربردهایی مانند فلومتر برای گاز، فلومتر برای هوا، فلومتر بخار و فلومتر برای نیتروژن در واحدهای صنعتی، Utility و Process استفاده میکنند.
خانواده Vortex برند Rosemount شامل سریهای Rosemount 8800D و Rosemount 8600 Utility Vortex Flowmeter است. Rosemount سری 8600 را بیشتر برای کاربردهای General Purpose و Utility در نظر گرفته است.
در مقابل، سری Rosemount 8800D خانواده گستردهتری دارد و گزینههای بیشتری برای کاربردهای عمومی، فرآیندی و Critical Process ارائه میکند.
برای آشنایی بیشتر با اصول اندازهگیری جریان، تکنولوژیهای مختلف و نحوه انتخاب انواع فلومتر میتوانید راهنمای تخصصی فلومتر پترو تایگا را مطالعه کنید.
مشخصات فنی فلومتر ورتکس روزمونت
| ویژگی | مشخصات |
|---|---|
| برند | Rosemount |
| سازنده | Emerson |
| سریهای اصلی | Rosemount 8800D، Rosemount 8600 |
| نوع فلومتر | Vortex Flow Meter / فلومتر گردابی |
| سیالات قابل اندازهگیری | Gas، Steam، Liquid |
| کاربردهای مهم | گاز، هوا، نیتروژن، بخار و سیالات فرآیندی |
| طراحی 8800D | Flanged، Wafer، Reducer، Weld-End، Threaded-End، Dual، Quad |
| طراحی 8600 | Flanged Utility Vortex |
| سایز 8800D | از ½ تا 14 اینچ، بسته به طراحی |
| سایز 8600 | 1 تا 8 اینچ / DN25 تا DN200 |
| دمای 8800D | Standard تا +232°C، Extended تا حدود +427°C |
| دمای 8600 | -50 تا +250°C |
| دقت گاز و بخار | تا ±1% of Rate در شرایط مشخصشده |
| خروجی | 4–20 mA، HART، Pulse و Digital Communication بسته به سری |
| MultiVariable | قابلیت اندازهگیری Mass Flow جبرانشده |
| Diagnostics | Device Diagnostics و قابلیتهای تشخیصی وابسته به مدل |

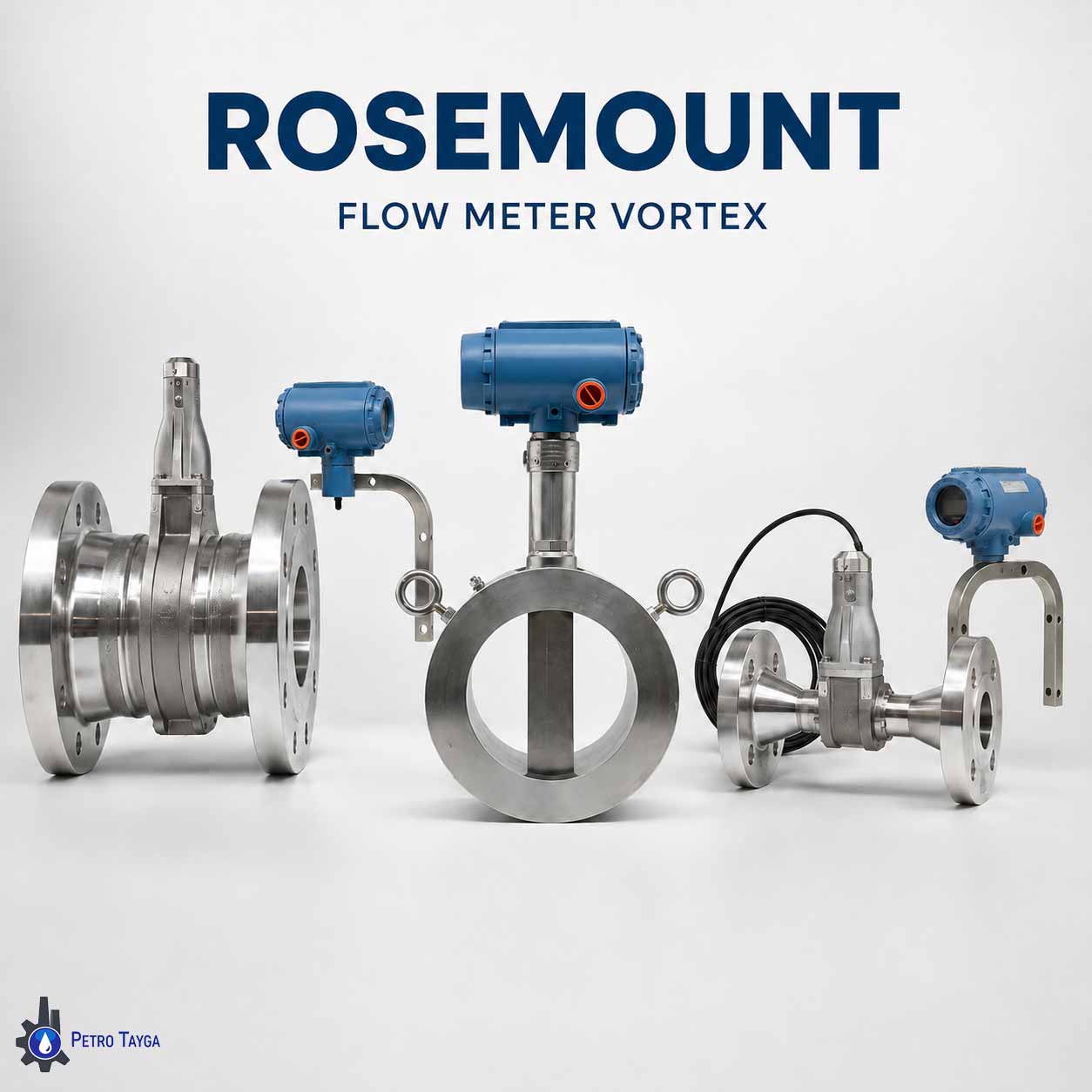

انواع فلومتر ورتکس روزمونت

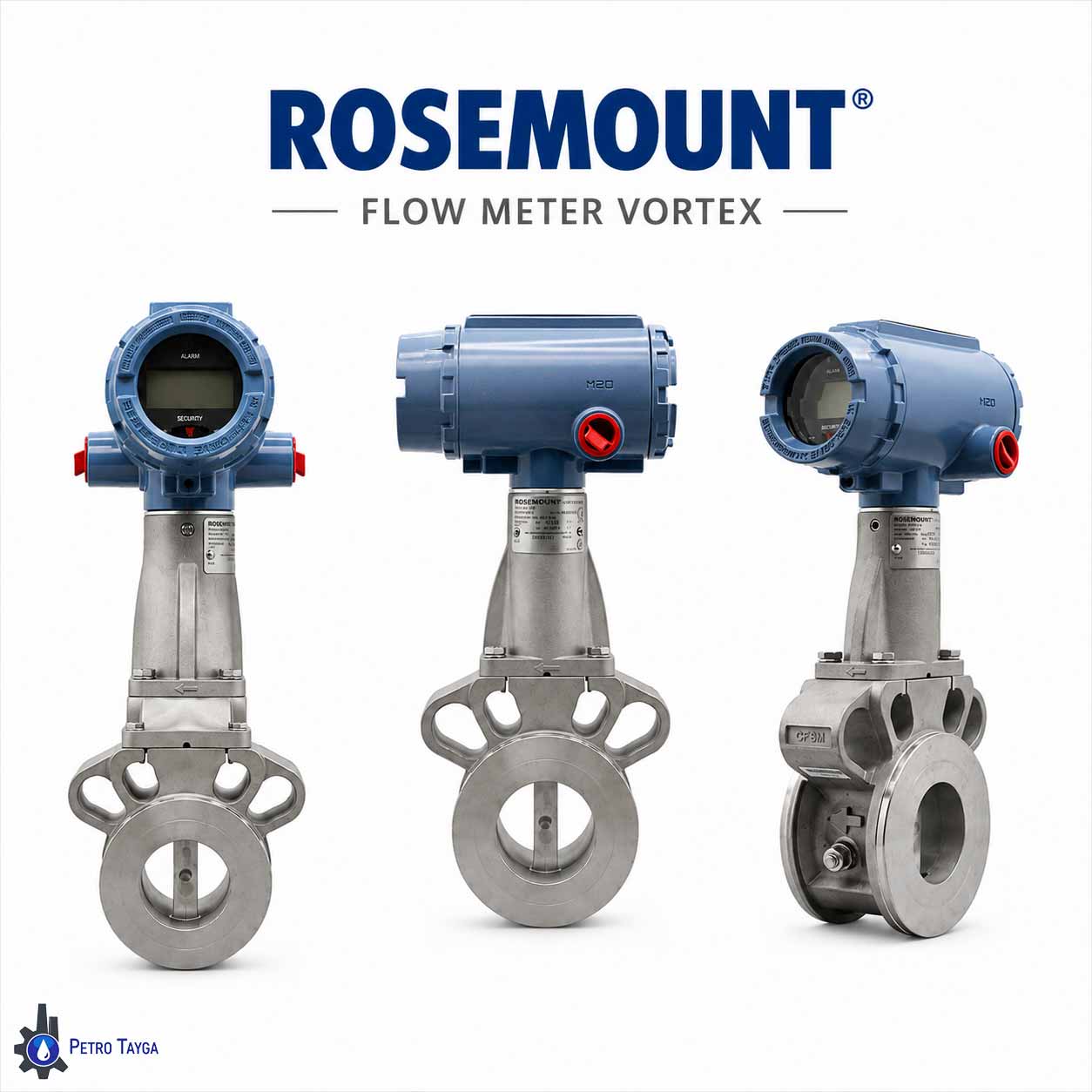

فلومتر ورتکس روزمونت سری 8800D
Rosemount 8800D Vortex Flowmeter خانواده گستردهتر فلومترهای ورتکس Rosemount است. این سری کاربردهای عمومی، فرآیندی، بخار، فشار بالا و سرویسهای حساس را پوشش میدهد.
Rosemount در این سری از HART، FOUNDATION Fieldbus و Modbus RS-485 پشتیبانی میکند و مدلهای Flanged، Wafer، Reducer، Weld-End، Threaded-End، Dual و Quad را ارائه میدهد.
بسته به Configuration، قابلیتهایی مانند Adaptive Digital Signal Processing، Meter Verification، CriticalProcess و SIL 2/3 نیز در این خانواده وجود دارند.
فلومتر ورتکس روزمونت سری 8600
فلومتر ورتکس روزمونت سری 8600 (Rosemount 8600 Series Utility Vortex Flowmeter) بیشتر کاربردهای General Purpose و Utility را هدف قرار میدهد.
این مدل جریان گاز، هوا، بخار و مایعات تکفاز را اندازهگیری میکند. Rosemount نسخه Flanged این سری را در سایزهای 1 تا 8 اینچ (DN25 تا DN200) ارائه میدهد.
خروجی اصلی سری 8600 شامل 4–20 mA HART است و Rosemount گزینه Scalable Pulse را نیز ارائه میکند.
کاتالوگ Rosemount برای سری 8600 جداول اختصاصی Air Flow Rate در فشارها و سایزهای مختلف ارائه میدهد. بنابراین این سری یکی از گزینههای مناسب برای بررسی در کاربردهای هوای صنعتی و Utility Gas محسوب میشود.
طراحیهای مختلف Rosemount 8800D

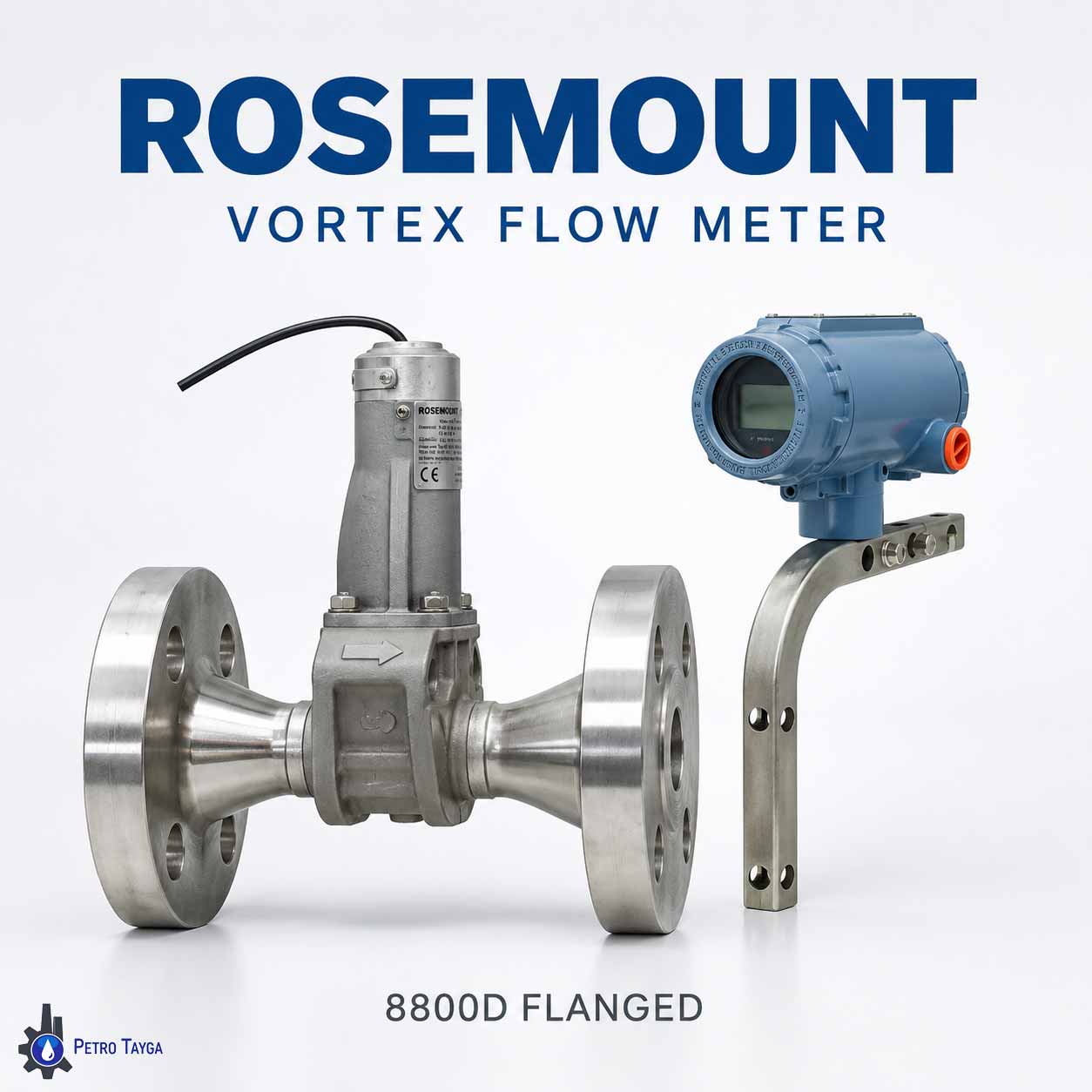

فلومتر ورتکس روزمونت Flanged
Rosemount مدل 8800 Flanged Vortex Flow Meter را برای کاربردهای عمومی تا شرایط فرآیندی سخت طراحی کرده است.
این مدل سایزهای ½ تا 12 اینچ (DN15 تا DN300) را پوشش میدهد.

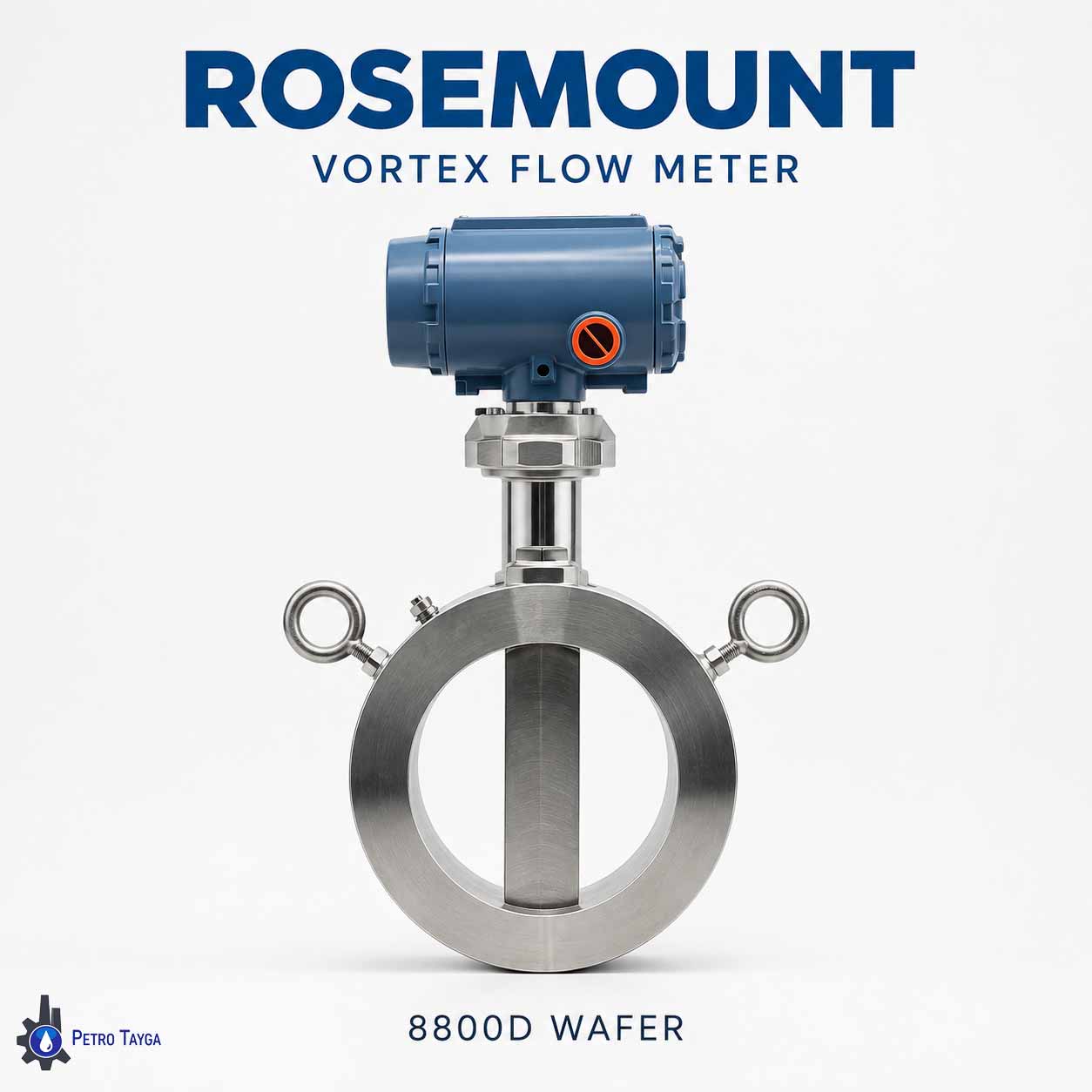

فلومتر ورتکس روزمونت Wafer
Rosemount 8800 Wafer Vortex Flow Meter طراحی فشرده، سبک و اقتصادی دارد و در Utility Applications نیز کاربرد دارد.
Rosemount این مدل را در محدوده ½ تا 8 اینچ (DN15 تا DN200) عرضه میکند.

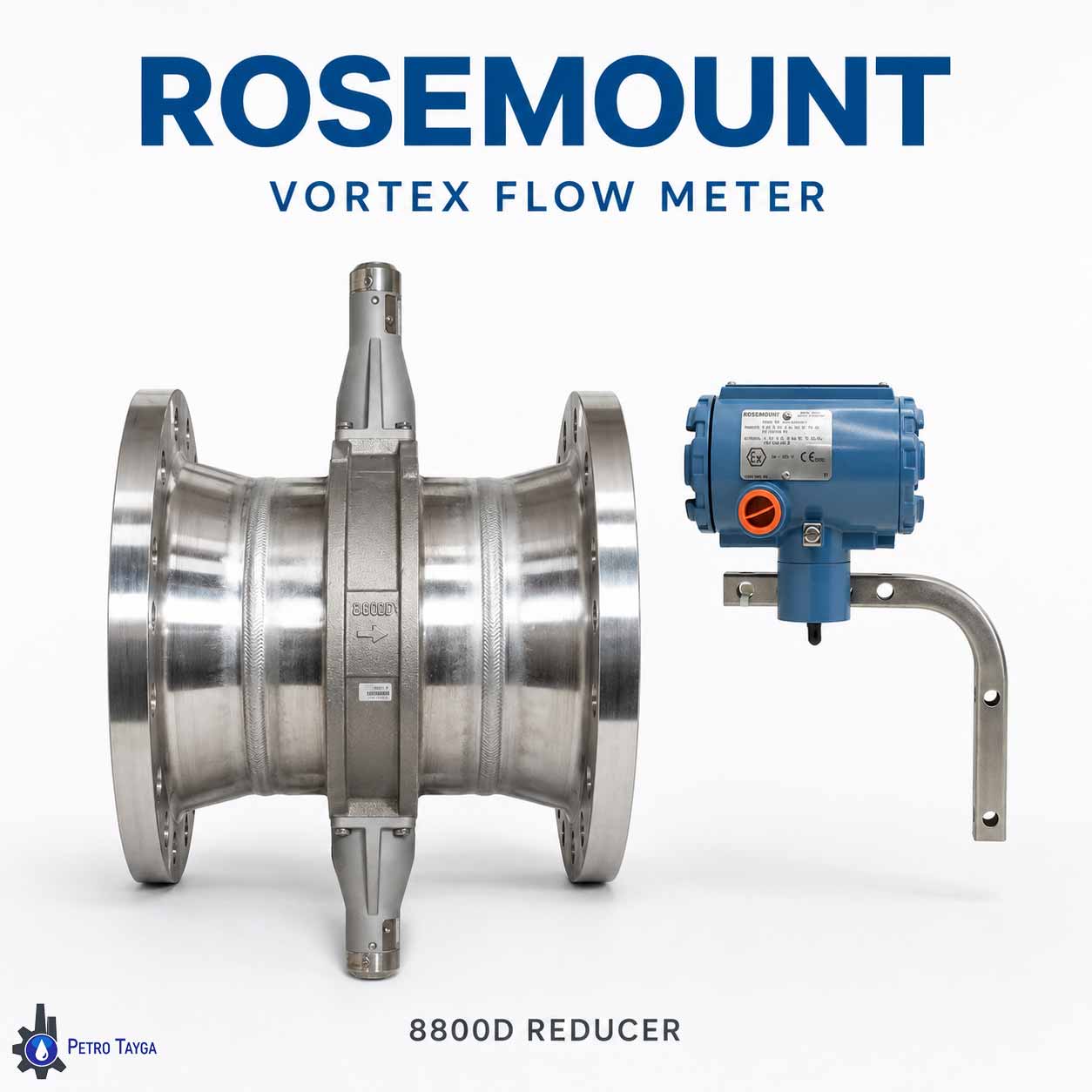

فلومتر ورتکس روزمونت Reducer
Rosemount 8800 Reducer Vortex Flow Meter از Reducer یکپارچه در ساختار فلومتر استفاده میکند.
این طراحی محدوده قابل اندازهگیری جریان را افزایش میدهد و نیاز به نصب Reducer جداگانه روی خط را کاهش میدهد.
Rosemount این مدل را در سایزهای ½ تا 14 اینچ (DN15 تا DN350) ارائه میکند.
فلومتر ورتکس Rosemount MultiVariable
Rosemount 8800 MultiVariable Vortex Flow Meter بهویژه در کاربردهای بخار اهمیت دارد.
سنسور دمای داخلی، Temperature Compensation را برای Saturated Steam انجام میدهد. همچنین سیستم میتواند با دریافت Pressure Input، جبران فشار و دما را برای Superheated Steam انجام دهد.

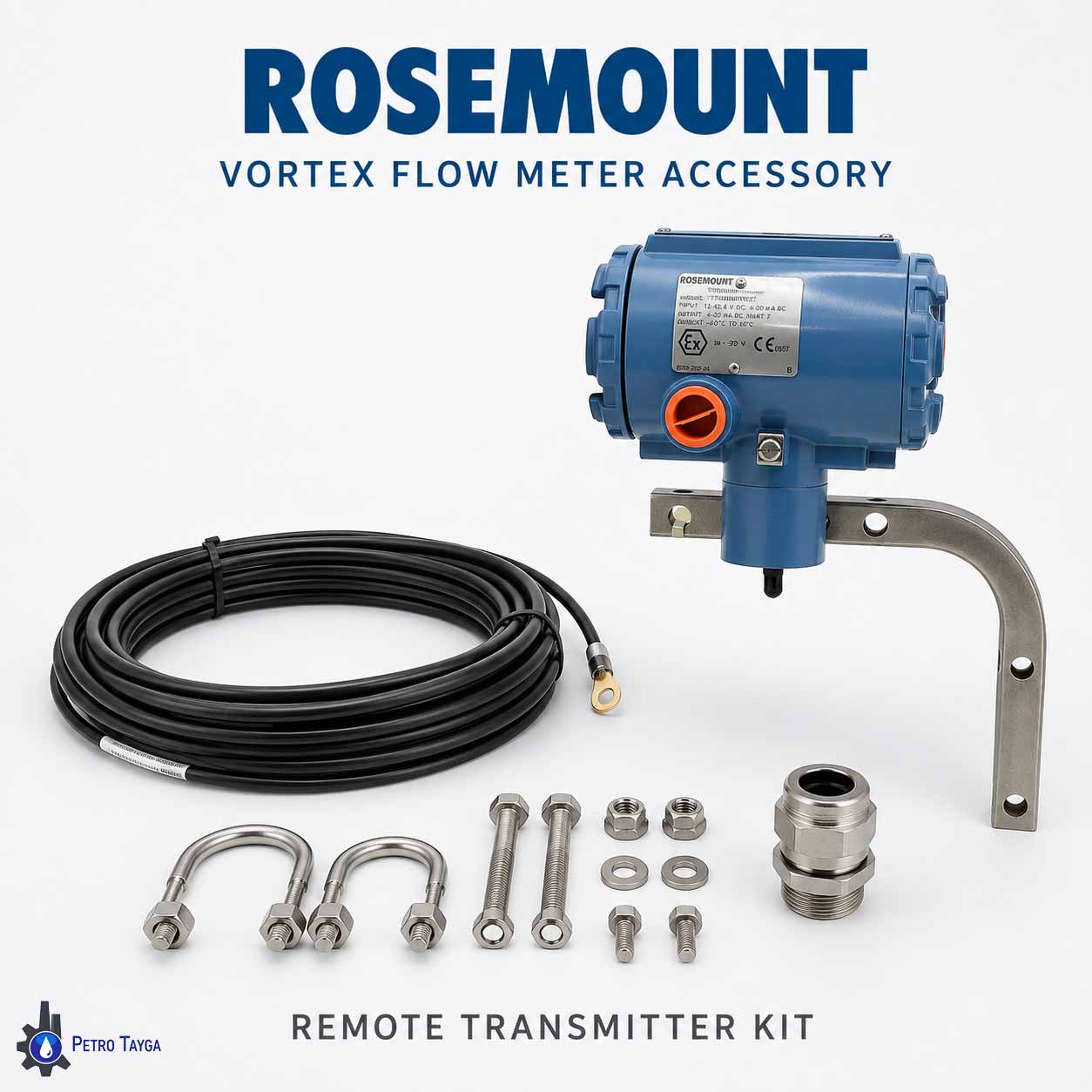

فلومتر ورتکس روزمونت Weld-End
در نسخه Weld-End، نصاب فلومتر را مستقیماً به خط فرآیندی جوش میدهد. این روش Flange Gasket را حذف میکند و تعداد نقاط بالقوه نشتی را کاهش میدهد.
Rosemount نسخه Weld-End را تا سایز 12 اینچ ارائه میکند.
فلومتر ورتکس روزمونت Dual و Quad
Rosemount مدلهای Dual و Quad را برای سرویسهایی طراحی کرده است که Redundancy و قابلیت اطمینان بیشتر اهمیت دارد.
Rosemount همچنین مدل 8800D را بهعنوان SIL 2/3 Capable برای استفاده در Safety Instrumented Systems معرفی میکند.
فلومتر برای گاز
یکی از کاربردهای مهم فلومتر ورتکس روزمونت اندازهگیری دبی گازهای فرآیندی است.
برای انتخاب فلومتر برای گاز باید نوع گاز، فشار، دما، Density، حداقل و حداکثر Flow Rate و سایز خط را مشخص کرد.
عملکرد Vortex Flow Meter به Reynolds Number و Velocity وابسته است. به همین دلیل کارشناسان باید قبل از انتخاب مدل و سایز، Sizing مناسب را بر اساس شرایط واقعی فرآیند انجام دهند.
فلومتر برای هوا
فلومتر گردابی روزمونت میتواند جریان هوا را در سرویسهای Utility Air و خطوط هوای صنعتی اندازهگیری کند.
سری Rosemount 8600 به دلیل ساختار Utility و وجود جداول اختصاصی Air Flow در کاتالوگ، یکی از گزینههای قابل بررسی برای فلومتر برای هوا، فلومتر هوای صنعتی و فلومتر هوای فشرده است.
در خانواده 8800D نیز Rosemount کاربردهایی مانند Air Blow Down و Nitrogen را در نظر گرفته است.
فلومتر برای بخار
یکی از کاربردهای شناختهشده فلومتر ورتکس اندازهگیری جریان بخار است.
هر دو سری Rosemount 8600 و 8800 از Steam Service پشتیبانی میکنند. نسخههای MultiVariable نیز امکان محاسبه Mass Flow جبرانشده را فراهم میکنند.
در Rosemount 8600، سنسور دمای داخلی شرایط Saturated Steam را اندازهگیری میکند. با استفاده از Pressure Transmitter و Flow Computer نیز میتوان جبران فشار و دما را برای Superheated Steam و برخی گازها انجام داد.
در Rosemount 8800D نیز سیستم میتواند Temperature Compensation و Pressure + Temperature Compensation را برای کاربردهای بخار انجام دهد.
از کاربردهای این خانواده میتوان به موارد زیر اشاره کرد:
- فلومتر بخار
- Saturated Steam Flow Meter
- Superheated Steam Flow Meter
- Steam Mass Flow Meter
- Utility Steam
فلومتر برای نیتروژن و گازهای فرآیندی
فلومتر ورتکس Rosemount میتواند جریان نیتروژن و سایر گازهای فرآیندی تکفاز را اندازهگیری کند.
برای انتخاب فلومتر برای نیتروژن یا سایر گازهای صنعتی باید Pressure، Temperature، Density، Flow Rate، Line Size و Pipe Schedule را مشخص کرد.
کارشناسان با استفاده از این اطلاعات میتوانند Sizing مناسب فلومتر را انجام دهند.
نحوه عملکرد فلومتر ورتکس یا فلومتر گردابی
فلومتر ورتکس یا فلومتر گردابی جریان سیال را بر اساس تشکیل گردابههای متناوب در پشت مانعی به نام Shedder Bar اندازهگیری میکند.
جریان سیال هنگام عبور از Shedder Bar گردابههایی ایجاد میکند. فرکانس تشکیل این گردابهها با سرعت جریان ارتباط دارد و سیستم از این فرکانس برای محاسبه Flow Rate استفاده میکند.
Rosemount هر Meter Body را در کارخانه Flow Calibration میکند و یک Reference K-Factor اختصاصی برای آن در نظر میگیرد. K-Factor نیز به هندسه Shedder Bar و Meter Geometry وابسته است.
محدوده سایز فلومتر ورتکس Rosemount
| مدل / طراحی | محدوده سایز |
|---|---|
| Rosemount 8600 | 1 تا 8 اینچ / DN25 تا DN200 |
| 8800 Flanged | ½ تا 12 اینچ / DN15 تا DN300 |
| 8800 Wafer | ½ تا 8 اینچ / DN15 تا DN200 |
| 8800 Reducer | ½ تا 14 اینچ / DN15 تا DN350 |
| 8800 Weld-End | ½ تا 12 اینچ |
| 8800 Dual | ½ تا 12 اینچ |
| 8800 Quad | 2 تا 12 اینچ |
محدوده دمای فلومتر ورتکس روزمونت
در سری Rosemount 8800D، نسخه Standard محدوده دمای Process حدود -40 تا +232°C را پوشش میدهد.
نسخههای Extended و Severe این محدوده را تا حدود -200 تا +427°C افزایش میدهند.
در Rosemount 8600، دیتاشیت محدوده استاندارد Process Temperature را -50 تا +250°C اعلام میکند.
برای انتخاب مدل نهایی، دمای واقعی گاز یا بخار و سایر شرایط فرآیندی را بررسی کنید.
خروجی و پروتکل ارتباطی فلومتر ورتکس Rosemount
سری Rosemount 8800D بسته به Configuration گزینههای ارتباطی زیر را ارائه میکند:
- 4–20 mA
- HART
- Scaled Pulse
- FOUNDATION Fieldbus
- Modbus RS-485
Rosemount برای سری 8600 نیز خروجی 4–20 mA HART و گزینه Optional Scalable Pulse را ارائه میکند.
برای آشنایی با سایر تجهیزات اندازهگیری و ترانسمیترهای روزمونت میتوانید صفحه تخصصی تجهیزات Rosemount در پترو تایگا را مشاهده کنید.
تفاوت فلومتر ورتکس Rosemount 8600 و 8800D
| Rosemount 8600 | Rosemount 8800D |
|---|---|
| مناسب Utility و General Purpose | مناسب General Purpose تا Process و Critical Service |
| طراحی اصلی Flanged | Flanged، Wafer، Reducer، Weld-End، Dual، Quad و سایر نسخهها |
| سایز 1 تا 8 اینچ | محدوده گستردهتر تا 14 اینچ، بسته به طراحی |
| مناسب هوا، گاز و بخار Utility | مناسب گاز، بخار و سرویسهای فرآیندی پیچیدهتر |
| HART و Pulse | HART، Fieldbus، Modbus و Pulse |
| ساختار سادهتر | قابلیتهایی مانند SIL 2/3، CriticalProcess و Redundancy |
بهطور خلاصه، Rosemount 8600 بیشتر کاربردهای عمومی و Utility را پوشش میدهد.
در مقابل، Rosemount 8800D گزینههای بیشتری برای پروژههای Process، فشار و دمای بالاتر، Redundancy و سرویسهای حساس ارائه میکند.
کاربرد فلومتر ورتکس Rosemount
مهمترین کاربردهای فلومتر ورتکس و فلومتر گردابی Rosemount عبارتاند از:
- فلومتر برای گاز
- فلومتر برای هوا
- فلومتر هوای صنعتی
- فلومتر هوای فشرده
- فلومتر برای نیتروژن
- فلومتر بخار
- Saturated Steam
- Superheated Steam
- Gas Utility
- Steam Utility
- خطوط گاز فرآیندی
- صنایع نفت و گاز
- پالایشگاهها
- صنایع پتروشیمی
- نیروگاهها
- واحدهای Utility و Process
خرید فلومتر ورتکس روزمونت
برای خرید فلومتر ورتکس روزمونت یا فلومتر گردابی Rosemount باید مشخصاتی مانند نوع گاز یا بخار، حداقل و حداکثر Flow Rate، فشار، دما، Density، سایز و Schedule خط، نوع اتصال و Output موردنیاز را مشخص کنید.
در پروژههای مرتبط با فلومتر برای گاز، فلومتر برای هوا، فلومتر برای نیتروژن و فلومتر بخار، کارشناسان باید Sizing فلومتر را بر اساس شرایط واقعی فرآیند انجام دهند.
پترو تایگا انواع Rosemount Vortex Flow Meter شامل سریهای Rosemount 8600 و Rosemount 8800D و نسخههای Flanged، Wafer، Reducer، MultiVariable، Weld-End، Dual و Quad را بر اساس مشخصات فنی پروژه تأمین میکند.
مزایای خرید از پترو تایگا:
- ضمانت اصالت و تأمین کالا مطابق مشخصات فنی پروژه
- تأمین پروژهای و امکان عقد قرارداد برای پروژههای صنعتی
- مشاوره فنی برای انتخاب و Sizing انواع فلومتر ورتکس و فلومتر گردابی
- بررسی مدل مناسب برای گاز، هوا، نیتروژن و بخار
- ارائه کاتالوگ، دیتاشیت و مدارک فنی و مهندسی
- همکاری در بازرسی کالا، تست عملکرد و بررسی متریال
- ارائه پیشنهاد فنی و تجاری و استعلام قیمت فلومتر ورتکس روزمونت
- شرایط پرداخت متنوع شامل نقدی، چک، اعتباری و بلندمدت بر اساس توافق
جهت ثبت سفارش از طریق سایت پترو تایگا اقدام فرمایید. کارشناسان ما در سریعترین زمان با شما تماس خواهند گرفت.
برای دریافت قیمت فلومتر ورتکس روزمونت، شرایط فروش، Sizing و اطلاعات فنی Rosemount Vortex Flow Meter با کارشناسان پترو تایگا تماس بگیرید.
