کاتالوگ فلومتر کوریولیس ABB مدل FCB400
دانلود فایلمس فلومتر ABB | ABB Coriolis Mass Flow Meter
مس فلومتر ABB یا فلومتر جرمی ABB از نوع Coriolis برای اندازهگیری مستقیم دبی جرمی، چگالی و دما استفاده میشود. خانواده CoriolisMaster در سریهای مختلف برای کاربردهای صنعتی، بهداشتی، Filling و Low Flow عرضه میشود.

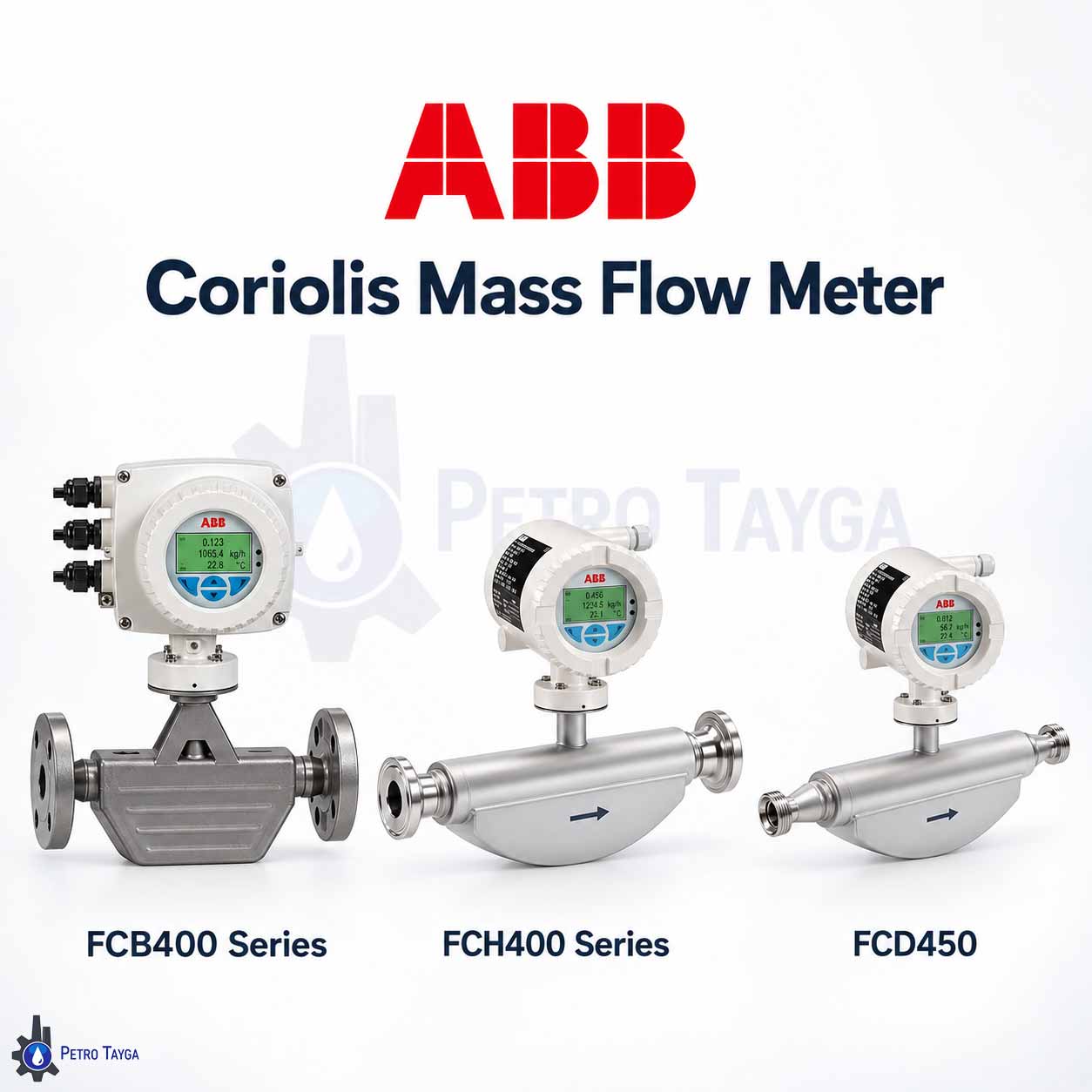

فلومترهای کوریولیس ABB در خانوادههای FCB400، FCH400، FCB100، FCH100 و FCD450 ارائه میشوند و تفاوت آنها بیشتر در محدوده سایز و دبی، نوع کاربرد و طراحی صنعتی یا Hygienic است.
برای مشاهده سایر تجهیزات اندازهگیری جریان میتوانید محصولات دسته فلومتر پترو تایگا را بررسی کنید. اطلاعات فنی سریها نیز در صفحه رسمی ABB Coriolis Mass Flowmeters قابل مشاهده است.
نحوه عملکرد فلومتر کوریولیس
در فلومتر کوریولیس، تیوب اندازهگیری با فرکانس مشخصی ارتعاش میکند. عبور سیال باعث ایجاد نیروی Coriolis و اختلاف فاز در حرکت تیوب میشود و ترانسمیتر از این تغییر برای محاسبه مستقیم Mass Flow استفاده میکند.
این تکنولوژی علاوه بر دبی جرمی، امکان اندازهگیری Density و Temperature را نیز فراهم میکند و به همین دلیل در فرایندهایی که دقت اندازهگیری اهمیت دارد، کاربرد زیادی دارد.
مدلهای مس فلومتر ABB

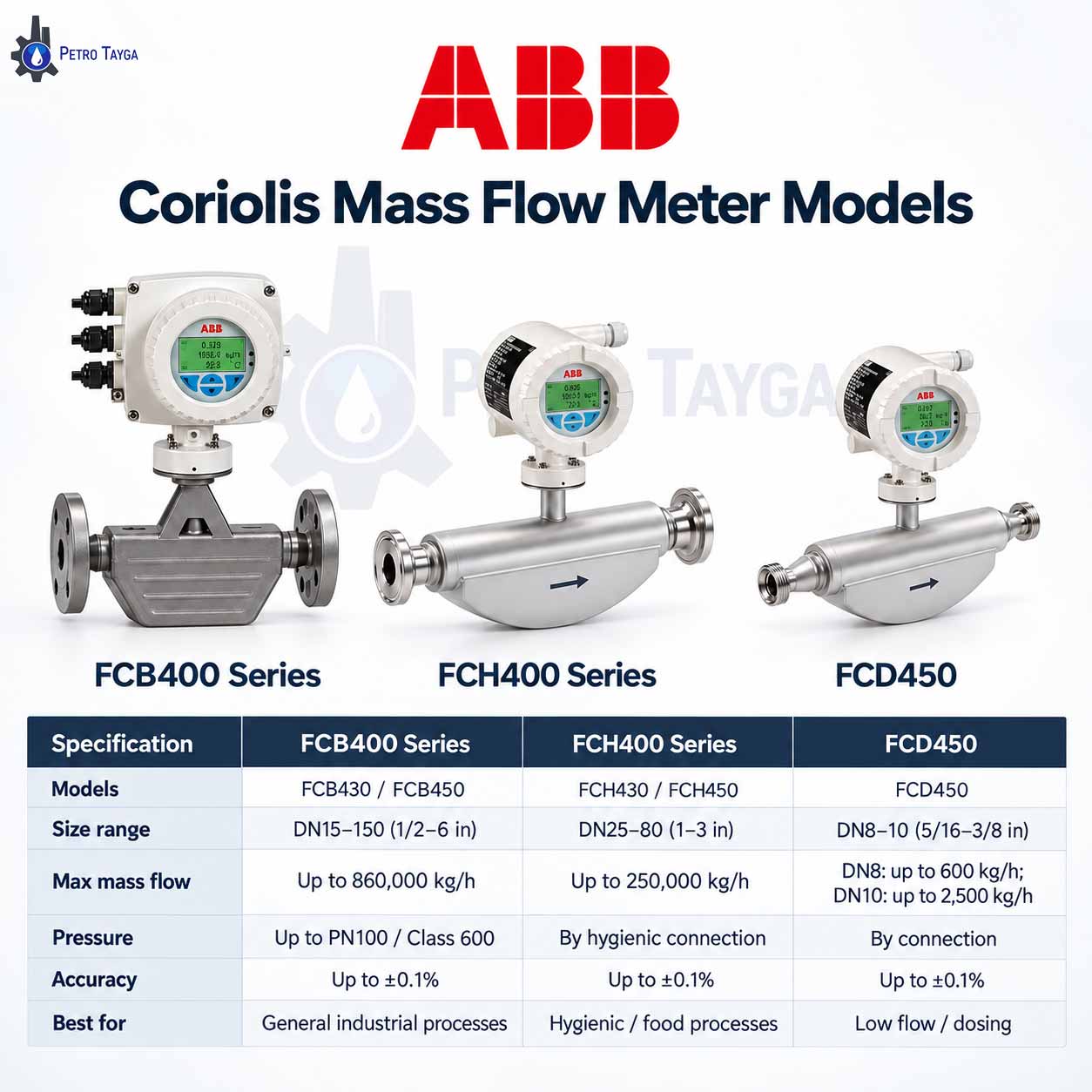

| سری ABB | مدلها | سایز | حداکثر دبی جرمی | فشار کاری |
|---|---|---|---|---|
| FCD450 | FCD450 | DN8–10 / 5⁄16–3⁄8 اینچ | تا 2,500 kg/h | بسته به Connection |
| FCB400 Series | FCB430 / FCB450 | DN15–150 / ½–6 اینچ | تا 860,000 kg/h | تا PN100 / Class 600 |
| FCH400 Series | FCH430 / FCH450 | DN25–80 / 1–3 اینچ | تا 250,000 kg/h | بسته به Hygienic Connection |
| FCB100 Series | FCB130 / FCB150 | DN15–150 / ½–6 اینچ | تا 860,000 kg/h | بسته به Connection و Rating |
| FCH100 Series | FCH130 / FCH150 | DN25–80 / 1–3 اینچ | تا 250,000 kg/h | بسته به Hygienic Connection |
سریهای FCB400 و FCB100 محدوده وسیعتری از سایز و دبی را پوشش میدهند، در حالی که FCH برای کاربردهای Hygienic و FCD450 برای Low Flow طراحی شده است.
تفاوت سریهای FCB400، FCH400 و FCD450
| سری | مدلها | دقت Mass Flow | کاربرد اصلی |
|---|---|---|---|

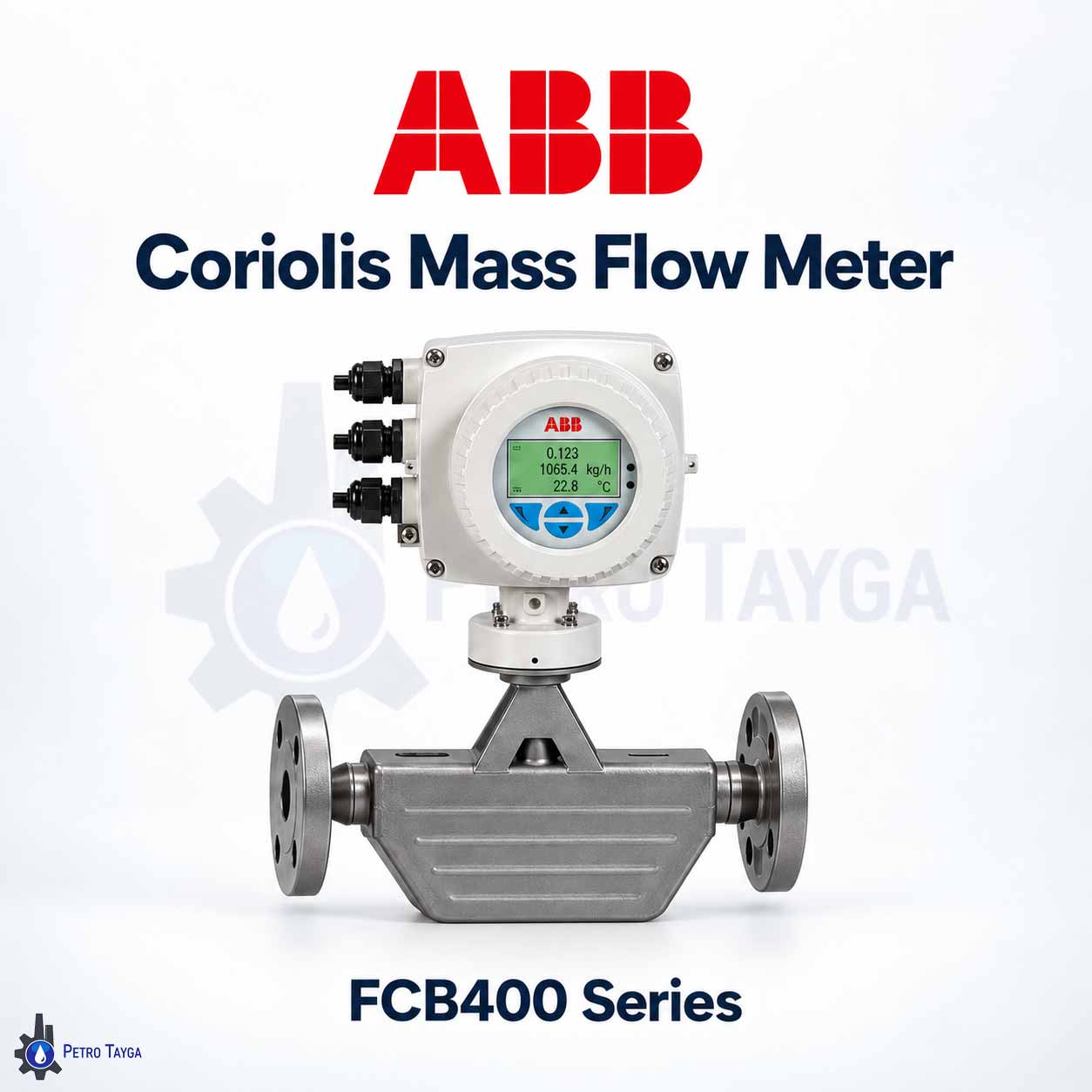

| FCB400 | FCB430 / FCB450 | تا حدود ±0.1% | صنایع فرایندی، شیمیایی و نفت و گاز |

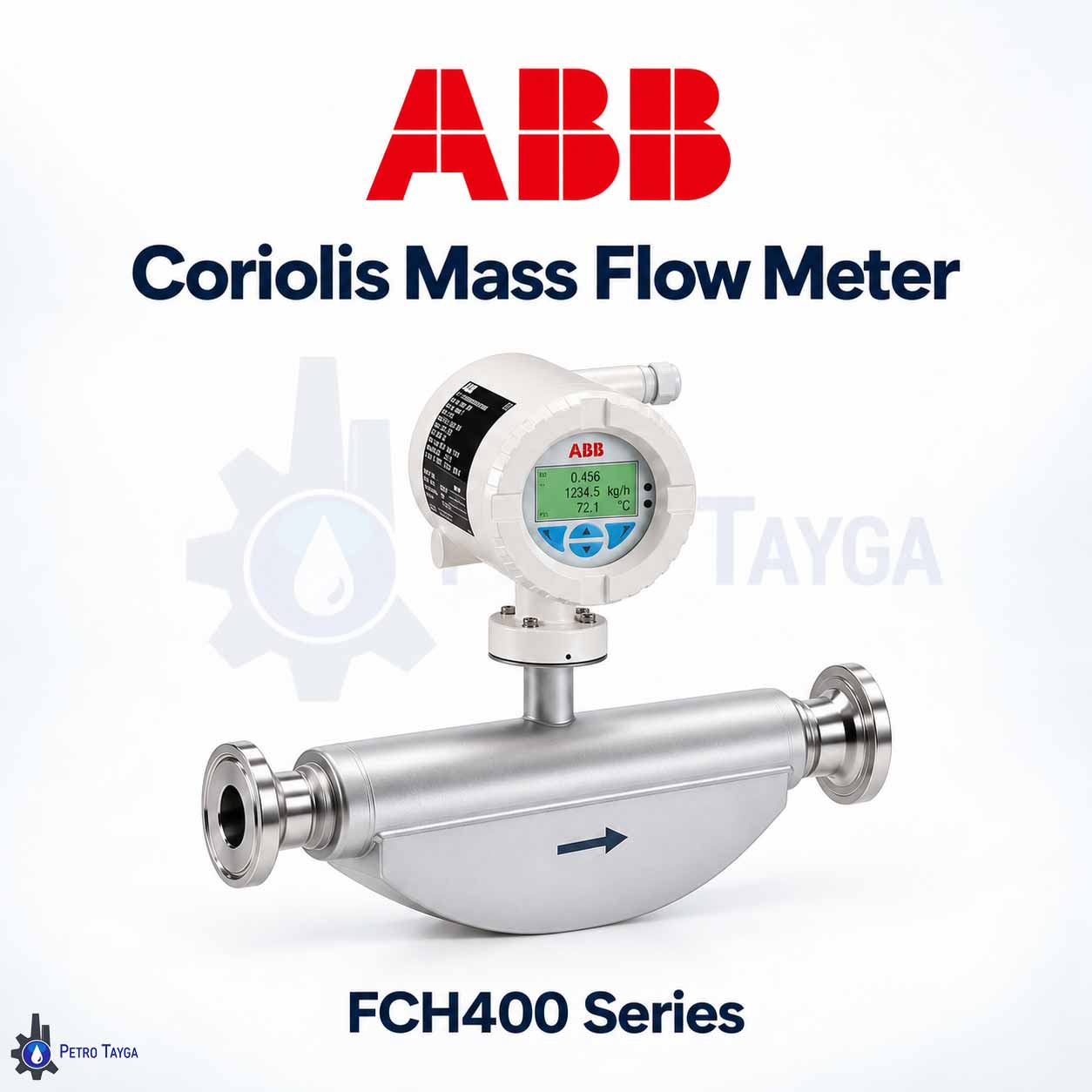

| FCH400 | FCH430 / FCH450 | تا حدود ±0.1% | صنایع غذایی، نوشیدنی و خطوط Hygienic |

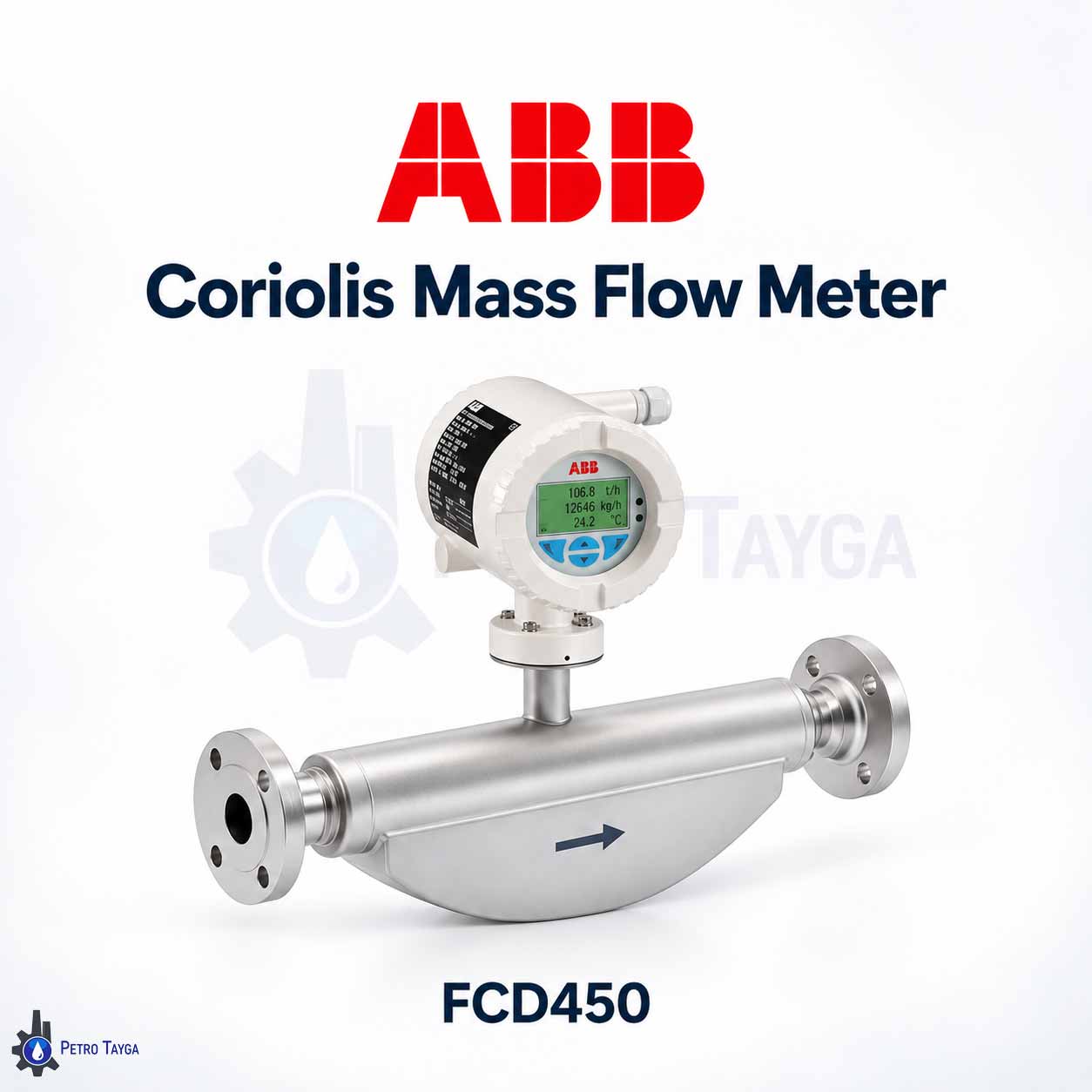

| FCD450 | FCD450 | تا حدود ±0.1% | Low Flow، Chemical Dosing و تزریق مواد |
سری FCB400 برای کاربردهای عمومی صنعتی، FCH400 برای خطوط بهداشتی و FCD450 برای اندازهگیری دقیق دبیهای پایین مناسب است.
مشخصات فنی مس فلومتر ABB
مهمترین مشخصات کاربردی خانواده CoriolisMaster عبارتاند از:
- اندازهگیری: Mass Flow، Volume Flow، Density و Temperature
- سایز: از DN8 تا DN150
- حداکثر دبی جرمی: تا حدود 860,000 kg/h
- دقت Mass Flow: در مدلهای پیشرفته تا حدود ±0.1%
- متریال Wetted: 316L و Hastelloy C بسته به مدل
- خروجی و ارتباط: HART، Modbus و سایر پروتکلها بر اساس مدل
- کاربرد: Industrial، Hygienic، Filling و Low Flow
مشخصات نهایی باید بر اساس Model Code، نوع اتصال و شرایط واقعی فرایند بررسی شود.
کاربردهای فلومتر جرمی ABB
| کاربرد | سری پیشنهادی |
|---|---|
| کاربردهای صنعتی عمومی | FCB400 |
| صنایع غذایی و Hygienic | FCH400 |
| Low Flow و تزریق مواد | FCD450 |
| Filling و Machine Integration | FCB100 / FCH100 |
| اندازهگیری دبی جرمی و چگالی | CoriolisMaster Series |
در پروژههایی که نیاز به بررسی چند سازنده وجود دارد، مدلهای مس فلومتر KROHNE، مس فلومتر Yokogawa و مس فلومتر Endress+Hauser نیز میتوانند بر اساس مشخصات فرایندی پروژه بررسی شوند.
مس فلومتر کوریولیس و ترمال مس فلومتر
مس فلومتر کوریولیس و ترمال مس فلومتر هر دو برای اندازهگیری دبی جرمی استفاده میشوند، اما تکنولوژی آنها متفاوت است. CoriolisMaster ABB بر اساس اثر Coriolis کار میکند و امکان اندازهگیری مستقیم Mass Flow، چگالی و دما را فراهم میکند.
انتخاب بین فلومتر کوریولیس و Thermal Mass Flow Meter باید بر اساس نوع سیال، محدوده دبی، فشار، دما و دقت موردنیاز انجام شود.
برای آشنایی بیشتر با تفاوت تکنولوژیهای اندازهگیری دبی میتوانید مقاله مقایسه فلومتر کوریولیس، مگنتیک و ورتکس را مطالعه کنید.
قیمت مس فلومتر ABB
قیمت مس فلومتر به سری، سایز، محدوده دبی، دقت، متریال، نوع اتصال، فشار و دمای کاری و آپشنهای ترانسمیتر بستگی دارد.
برای استعلام قیمت فلومتر کوریولیس ABB بهتر است Model Code یا اطلاعات فرایندی شامل نوع سیال، Flow Range، فشار، دما و سایز اتصال ارسال شود.
خرید مس فلومتر ABB
برای خرید مس فلومتر ABB، فلومتر جرمی ABB یا فلومتر کوریولیس ABB ابتدا شرایط واقعی فرایند بررسی شود. برای کاربردهای صنعتی عمومی FCB400، برای خطوط Hygienic FCH400 و برای Low Flow مدل FCD450 از گزینههای اصلی هستند.
اگر تجهیز موجود ABB دارید، Model Code یا تصویر Nameplate آن را ارسال کنید تا مدل و Replacement مناسب بررسی شود.
جهت ثبت سفارش از طریق سایت پترو تایگا اقدام فرمایید. کارشناسان ما پس از بررسی مشخصات فنی پروژه با شما تماس خواهند گرفت.
مزایای خرید از پترو تایگا
- ضمانت اصالت و تأمین کالا مطابق مشخصات فنی پروژه
- تأمین پروژهای و امکان عقد قرارداد
- مشاوره فنی و انتخاب مدل مناسب
- بررسی Model Code و شرایط فرایندی
- ارائه کاتالوگ، دیتاشیت و مدارک فنی
- همکاری در بازرسی و بررسی متریال
- ارائه پیشنهاد فنی و استعلام قیمت
- امکان بررسی شرایط پرداخت
