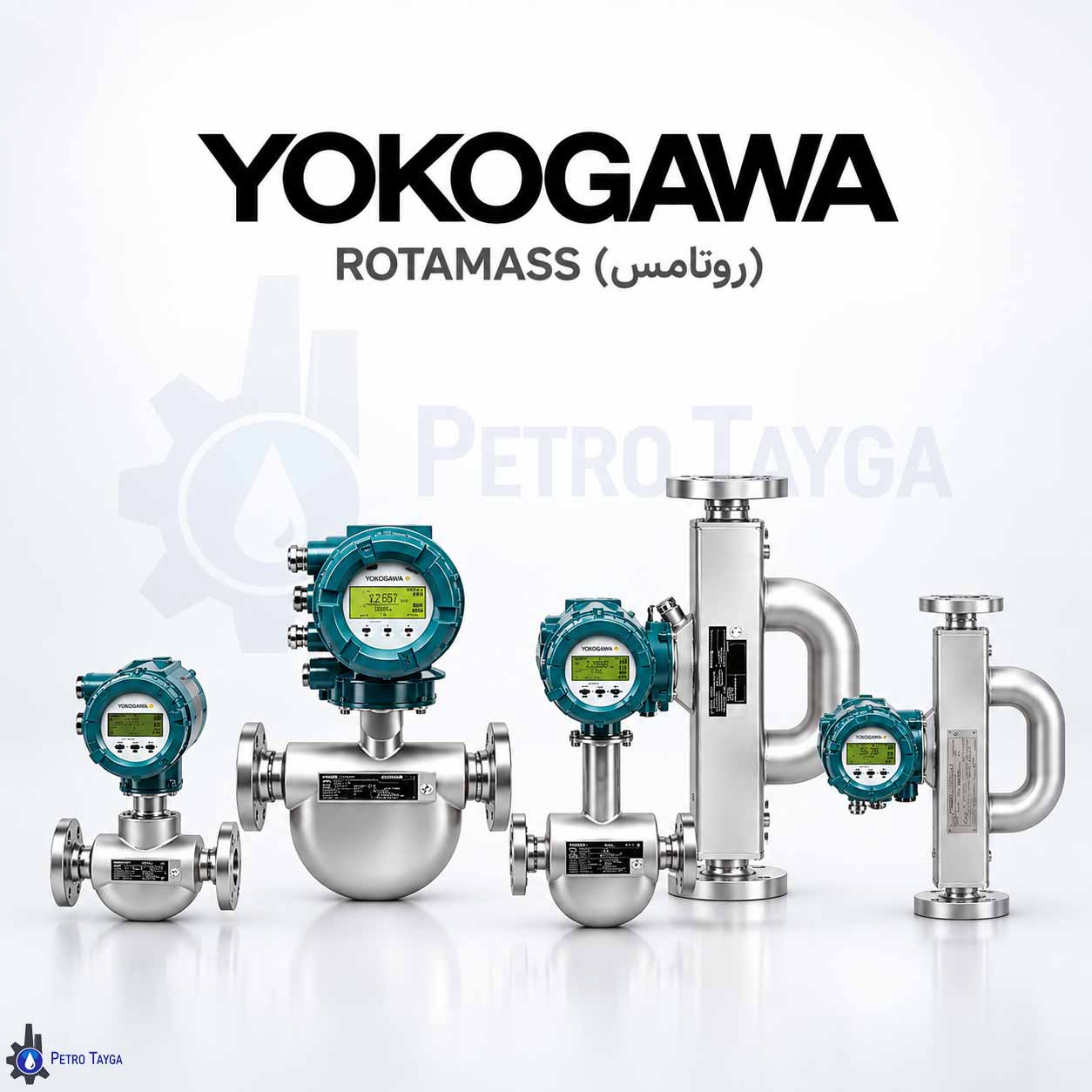

مس فلومتر یوکوگاوا (Yokogawa Mass Flowmeter) که با نامهای فلومتر جرمی یوکوگاوا و فلومتر کوریولیس یوکوگاوا نیز شناخته میشود، از تجهیزات دقیق اندازهگیری دبی جرمی مایعات و گازها است. این تجهیزات بر اساس تکنولوژی Coriolis کار میکنند و دبی جرمی را بهصورت مستقیم اندازهگیری میکنند.
فلومترهای جرمی Yokogawa عمدتاً در خانواده ROTAMASS (روتامس) عرضه میشوند. نسل جدید این تجهیزات با نام ROTAMASS Total Insight شامل سریهای Nano، Prime، Hygienic، Supreme، Intense و Giga است.
بسته به مدل و Configuration، علاوه بر Mass Flow امکان اندازهگیری یا محاسبه پارامترهایی مانند Density، Temperature، Volume Flow و Concentration نیز وجود دارد.
برای مشاهده سایر تکنولوژیها، برندها و مدلهای اندازهگیری جریان میتوانید به صفحه فلومتر پترو تایگا مراجعه کنید.
عملکرد فلومتر کوریولیس یوکوگاوا
در فلومتر کوریولیس Yokogawa تیوب اندازهگیری بهصورت کنترلشده ارتعاش میکند. عبور سیال باعث تغییر در الگوی ارتعاش تیوب شده و ترانسمیتر از این تغییر برای محاسبه مستقیم Mass Flow استفاده میکند.
این روش علاوه بر اندازهگیری دبی جرمی، امکان اندازهگیری چگالی و دمای سیال را نیز فراهم میکند و برای بسیاری از کاربردهای دقیق صنعتی مناسب است.

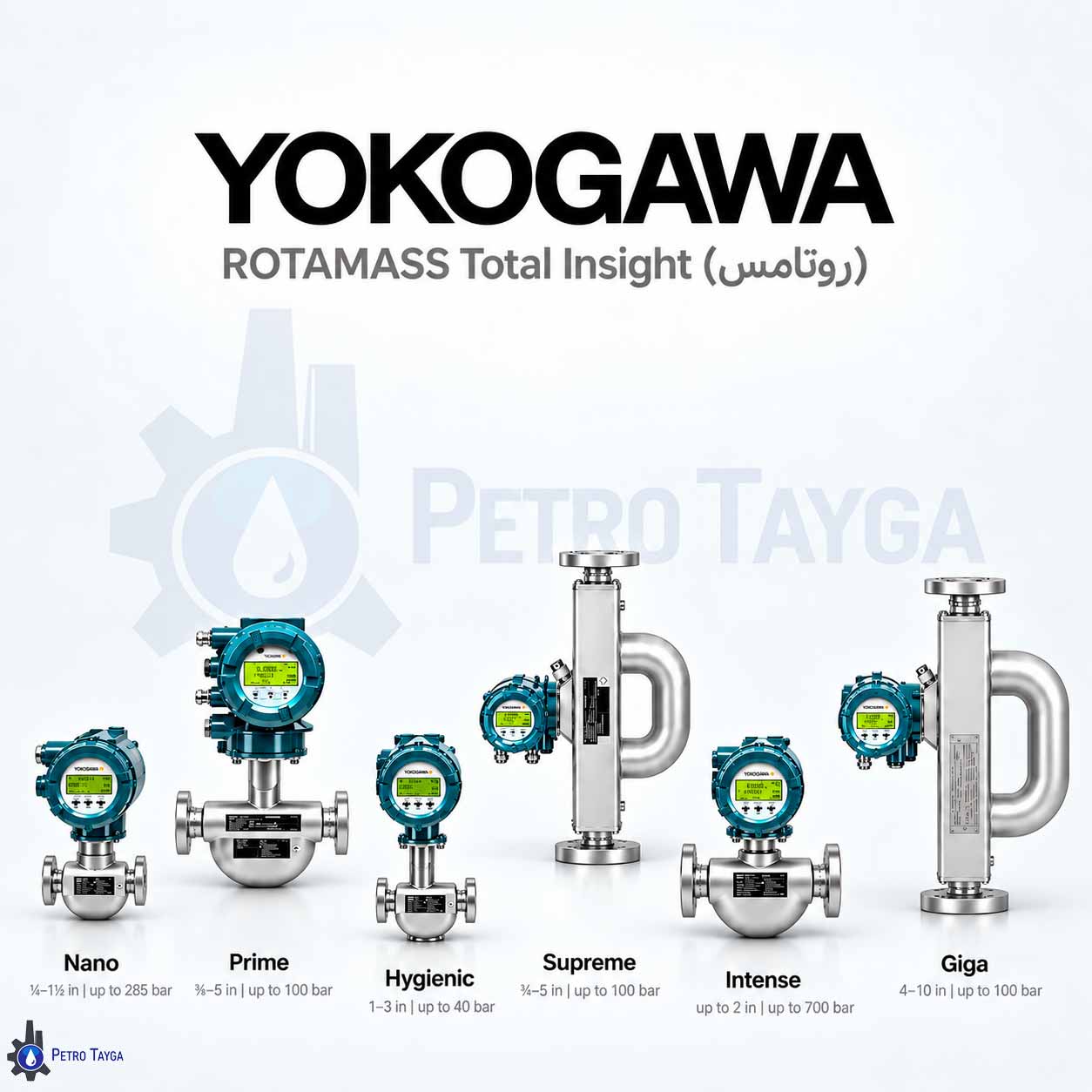

مدلهای مس فلومتر یوکوگاوا ROTAMASS (روتامس)
نسل جدید فلومتر جرمی یوکوگاوا ROTAMASS Total Insight شامل شش سری اصلی است:
| مدل | محدوده سایز | کاربرد اصلی | شرایط فرایندی | دقت Mass Flow |
|---|---|---|---|---|
| ROTAMASS Nano | DN15 تا DN40 | Low Flow، Dosing و Chemical Injection | دما تا +260°C، فشار تا 285 bar و در برخی نسخهها بالاتر | مایعات تا ±0.1% / گازها تا ±0.5% |
| ROTAMASS Prime | DN15 تا DN125 | کاربردهای عمومی صنعتی | دما تا +200°C، فشار تا 100 bar | مایعات تا ±0.1% / گازها تا ±0.35% |
| ROTAMASS Hygienic | DN25 تا DN80 | صنایع غذایی، دارویی و بهداشتی | طراحی Hygienic، فشار تا 40 bar | مایعات تا ±0.1% / گازها تا ±0.35% |
| ROTAMASS Supreme | DN15 تا DN125 | شرایط سخت و دماهای بالا یا پایین | محدوده دمایی تا حدود -196 تا +350°C | مایعات تا ±0.1% / گازها تا ±0.35% |
| ROTAMASS Intense | تا حدود 2 اینچ بسته به اتصال | کاربردهای High Pressure | فشار فرایندی تا 700 bar | مایعات تا ±0.1% / گازها تا ±0.5% |
| ROTAMASS Giga | DN100 تا DN250 | دبی بالا و خطوط بزرگ | مناسب خطوط تا 10 اینچ | مایعات تا ±0.1% / گازها تا ±0.35% |
بهطور خلاصه، Nano برای دبی پایین، Prime برای کاربردهای عمومی، Hygienic برای صنایع غذایی و دارویی، Supreme برای شرایط سخت، Intense برای فشار بالا و Giga برای خطوط بزرگ و دبی بالا مناسب است.
مقادیر دقت بالا بهصورت کلی برای خانوادههای ROTAMASS بیان شدهاند و مقدار دقیق دقت به Model Code، نوع سیال، Flow Range و Configuration تجهیز بستگی دارد.
ترانسمیتر مس فلومتر Yokogawa ROTAMASS
نسل جدید ROTAMASS با دو سطح اصلی ترانسمیتر ارائه میشود:
| ترانسمیتر | مشخصات |
|---|---|
| Essential | مناسب کاربردهای عمومی، HART یا Modbus و انواع I/O |
| Ultimate | امکانات پیشرفته مانند Concentration، Batching، Net Oil Computing، Viscosity و Dynamic Pressure Compensation |
بسته به Configuration، پروتکلهایی مانند HART، Modbus، PROFIBUS PA، FOUNDATION Fieldbus و PROFINET over Ethernet-APL قابل ارائه هستند.

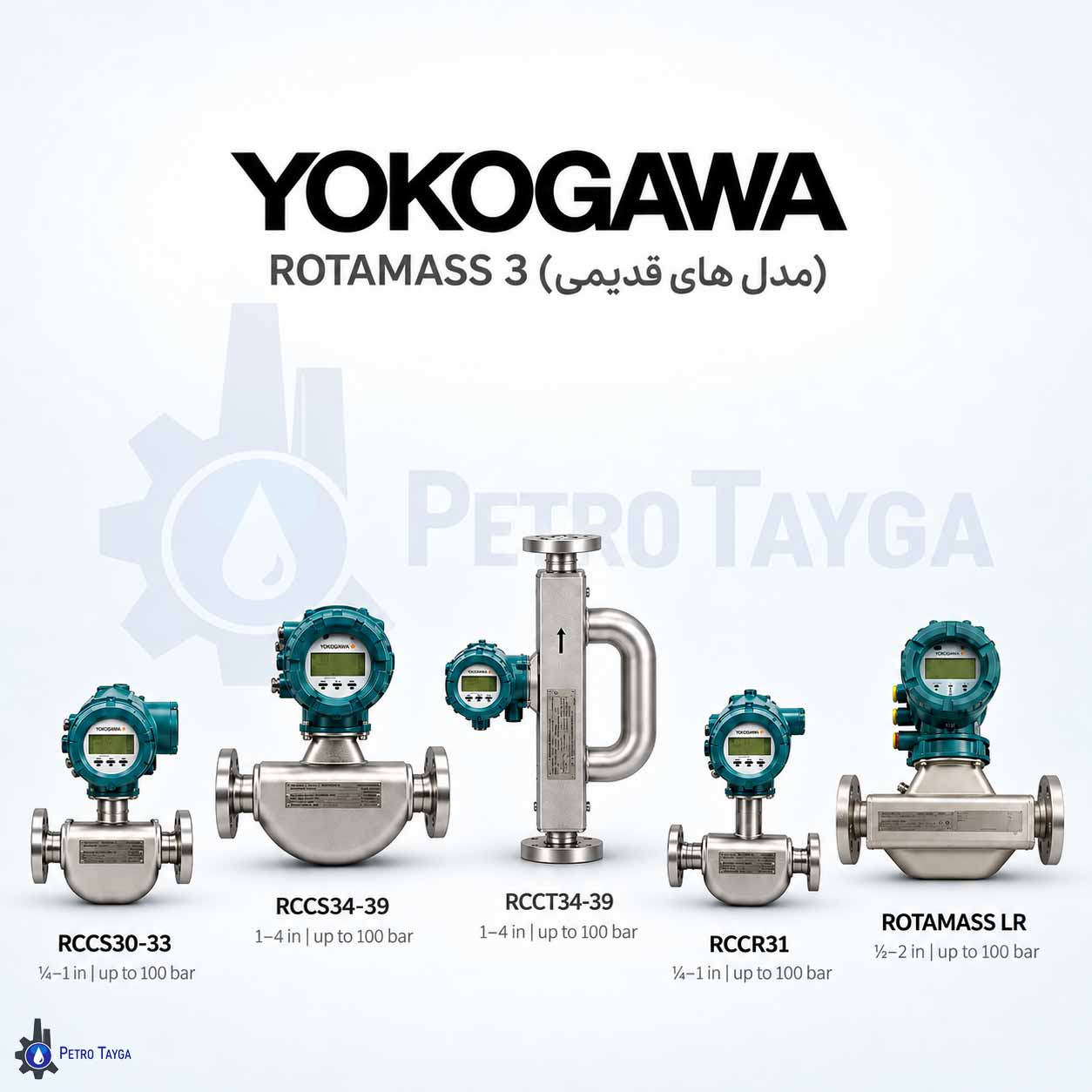

مدلهای قدیمی فلومتر جرمی یوکوگاوا
قبل از معرفی ROTAMASS Total Insight، یوکوگاوا خانواده ROTAMASS 3 Series را تولید میکرد. این مدلها اکنون Discontinued هستند، اما همچنان در بسیاری از واحدهای صنعتی استفاده میشوند و برای Replacement یا تأمین تجهیزات جایگزین مورد استعلام قرار میگیرند.
محدودههای زیر بهصورت کلی بیان شدهاند و مشخصات دقیق هر تجهیز باید بر اساس Model Code، سایز، Process Connection و Configuration همان مدل بررسی شود.
| مدل قدیمی | محدوده سایز تقریبی | کاربرد و شرایط فرایندی | دقت Mass Flow تقریبی |
|---|---|---|---|
| RCCS30 تا RCCS33 | حدود ¼ تا 1 اینچ | دبیهای پایین، خطوط کوچک و اندازهگیری مایعات و گازها | مایعات تا ±0.1% / گازها تا ±0.5% |
| RCCS34 تا RCCS39 | حدود 1 تا 4 اینچ | دبیهای متوسط تا بالا و کاربردهای عمومی صنعتی | مایعات تا ±0.1% / گازها تا ±0.5% |
| RCCT34 تا RCCT39 | حدود 1 تا 4 اینچ | اندازهگیری دبی جرمی در شرایط متنوع فرایندی | مایعات تا ±0.1% / گازها تا ±0.5% |
| RCCF31 | بسته به Configuration | کاربردهای عمومی و فرایندی ROTAMASS 3 | بسته به Configuration؛ مایعات تا حدود ±0.1% |
| RCCY03 | بسته به Configuration | سرویسهای خاص و کاربردهای Replacement | بسته به Configuration |
| RCCR31 | حدود ¼ تا 1 اینچ | دبی پایین و خطوط با سایز کوچک | مایعات تا ±0.1% / گازها تا ±0.5% |
| ROTAMASS LR | حدود ½ تا 2 اینچ | Low Flow و اندازهگیری دقیق مایعات و گازها | مایعات تا ±0.1% / گازها تا ±0.5% |
خانواده ROTAMASS 3 نیز قابلیت اندازهگیری Mass Flow، Density و Temperature را داشت و بسته به مدل برای مایعات، گازها و شرایط مختلف فرایندی استفاده میشد.
در مدلهای قدیمی، بهخصوص در دبیهای بسیار پایین، Zero Stability میتواند روی دقت نهایی اثر بگذارد؛ بنابراین برای Replacement یا بررسی عملکرد دقیق، بهتر است Model Code و Flow Range واقعی تجهیز بررسی شود.
مشخصات فلومتر جرمی یوکوگاوا
مشخصات فنی مس فلومتر Yokogawa با توجه به مدل و Configuration متفاوت است. مهمترین پارامترها شامل Flow Range، سایز سنسور، نوع سیال، فشار و دمای فرایند، Density، Viscosity، Process Connection، متریال، Accuracy، نوع ترانسمیتر و پروتکل ارتباطی هستند.
در فلومترهای کوریولیس، سایز تجهیز الزاماً برابر سایز خط نیست و انتخاب صحیح باید بر اساس دبی و شرایط واقعی فرایند انجام شود.
کاربرد مس فلومتر یوکوگاوا
فلومترهای جرمی Yokogawa در صنایع نفت و گاز، پالایشگاه، پتروشیمی، صنایع شیمیایی، LNG، صنایع غذایی و دارویی کاربرد دارند. همچنین از این تجهیزات در سرویسهایی مانند Chemical Injection، Dosing، Batching، Filling، Mass Balance و اندازهگیری Density و Concentration استفاده میشود.
تنوع سریهای روتامس یوکوگاوا امکان انتخاب مدل مناسب برای دبی پایین، فشار بالا، دمای بالا و پایین، کاربردهای Hygienic و خطوط با دبی زیاد را فراهم میکند.
مزایای فلومتر کوریولیس یوکوگاوا
مهمترین مزیت فلومتر کوریولیس Yokogawa اندازهگیری مستقیم دبی جرمی با دقت و Repeatability مناسب است. این تجهیزات میتوانند همزمان Density و Temperature را نیز اندازهگیری کنند و به دلیل نداشتن قطعات متحرک داخلی، برای بسیاری از سرویسهای صنعتی قابل استفاده هستند.
تنوع مدلها برای Low Flow، High Pressure و High Flow نیز امکان انتخاب مناسبتر تجهیز برای شرایط مختلف فرایندی را فراهم میکند.
انتخاب و سایزینگ مس فلومتر یوکوگاوا
برای انتخاب صحیح مس فلومتر یوکوگاوا باید نوع سیال، محدوده دبی، Density، Viscosity، فشار و دما، سایز خط، نوع اتصال و Accuracy مورد نیاز مشخص باشد.
بر اساس این اطلاعات میتوان سری مناسب ROTAMASS، سایز سنسور، نوع ترانسمیتر و Configuration نهایی تجهیز را انتخاب کرد.
برای آشنایی با تفاوت تکنولوژیهای مختلف اندازهگیری جریان میتوانید مقاله مقایسه فلومتر کوریولیس، مگنتیک و ورتکس را نیز مطالعه کنید.
قیمت مس فلومتر یوکوگاوا
قیمت مس فلومتر Yokogawa ROTAMASS بر اساس مدل، سایز، Flow Range، Pressure Rating، متریال، نوع اتصال، Accuracy، نوع ترانسمیتر و آپشنهای ارتباطی تعیین میشود.
برای اعلام قیمت دقیق بهتر است Model Code، Datasheet یا Process Data پروژه ارسال شود.
کاتالوگ مس فلومتر یوکوگاوا
برای انتخاب دقیق هر مدل باید کاتالوگ و Datasheet همان سری بررسی شود. اطلاعاتی مانند Flow Range، سایز، فشار، دما، متریال، Process Connection، Accuracy و Output در مدارک فنی هر مدل مشخص شدهاند.
برای مدلهای قدیمی ROTAMASS 3 نیز بررسی Nameplate و Model Code کامل برای انتخاب Replacement اهمیت دارد.
خرید مس فلومتر یوکوگاوا
برای خرید مس فلومتر یوکوگاوا، فلومتر جرمی Yokogawa یا فلومتر کوریولیس Yokogawa، انتخاب صحیح مدل و سایز بر اساس شرایط فرایندی اهمیت زیادی دارد.
پترو تایگا امکان بررسی و تأمین انواع مس فلومتر یوکوگاوا ROTAMASS (روتامس) و همچنین انتخاب مدل جایگزین برای تجهیزات قدیمی ROTAMASS 3 را برای پروژههای صنعتی فراهم میکند.
جهت ثبت سفارش از طریق سایت پترو تایگا اقدام فرمایید. کارشناسان ما در سریعترین زمان با شما تماس خواهند گرفت.
