کاتالوگ روتامتر عقربه ای YOKOGAWA مدل RAMC
دانلود فایلروتامتر یوکوگاوا | Yokogawa Rotameter
روتامتر یوکوگاوا (Yokogawa Rotameter) یا فلومتر Variable Area یوکوگاوا برای اندازهگیری دبی مایعات و گازها بر اساس اصل سطح متغیر (Variable Area) استفاده میشود. این تجهیزات به دلیل ساختار ساده، نمایش مستقیم دبی و امکان استفاده بدون منبع تغذیه در بسیاری از کاربردهای صنعتی و آزمایشگاهی مورد استفاده قرار میگیرند.
خانواده Yokogawa Rotameter شامل مدلهای فلزی و شیشهای مختلفی است. مدلهای RAMC و RAKD دارای Indicator مکانیکی هستند و در بازار با عنوان فلومتر عقربهای یوکوگاوا نیز شناخته میشوند، در حالی که مدلهای RAGN، RAGK و RAGL دبی را از طریق موقعیت Float روی Scale نمایش میدهند.
برای مشاهده سایر برندها و مدلهای این تجهیزات میتوانید به صفحه روتامتر پترو تایگا مراجعه کنید.
نحوه عملکرد روتامتر
در فلومتر Variable Area با افزایش جریان سیال، Float داخل تیوب به سمت بالا حرکت میکند. موقعیت Float متناسب با مقدار دبی بوده و Flow از روی Scale یا Indicator تجهیز خوانده میشود.
عملکرد و انتخاب تجهیز به Flow Range، نوع سیال، Density، Viscosity، فشار و دمای فرایند بستگی دارد.

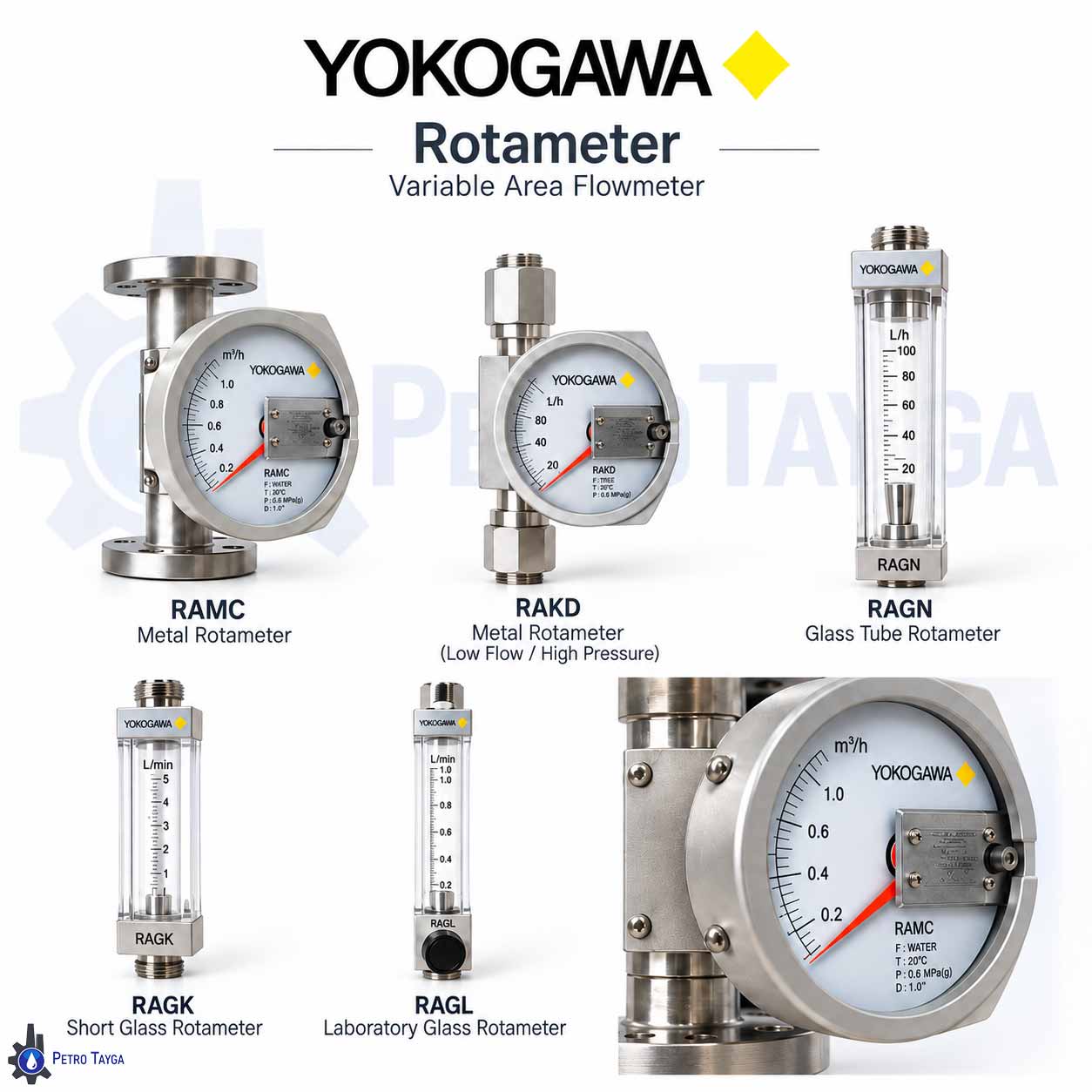

مدلهای RAGN، RAMC، RAKD، RAGK و RAGL
خانواده روتامترهای Yokogawa شامل مدلهای مختلفی برای شرایط فرایندی و محدودههای متفاوت دبی است:
| مدل | نوع | سایز / محدوده | شرایط فرایندی و کاربرد | دقت |
|---|---|---|---|---|
| RAGN | Glass Tube Rotameter | ½ تا 2½ اینچ | مایعات و گازها، فشار تا 16 bar، دما تا 100°C | حدود 1.6% |
| RAMC | Metal Rotameter / عقربهای | ½ تا 6 اینچ | مایع، گاز و بخار، کاربردهای صنعتی و شرایط سخت | حدود 1.6% |
| RAKD | Metal Rotameter / عقربهای | ¼ تا 1 اینچ | Low Flow و High Pressure، فشار تا 160 bar | حدود 4% |
| RAGK | Short Glass Rotameter | سایزهای کوچک | Low Flow، Purge، Analyzer و Sampling | بسته به Range و Configuration |
| RAGL | Laboratory Glass Rotameter | ¼ تا ⅜ اینچ | دبی بسیار پایین مایعات و گازها، فشار تا 16 bar | حدود 1.6% تا 4% |
مشخصات دقیق هر مدل به Flow Range، نوع سیال، متریال، فشار، دما و Configuration بستگی دارد و برای انتخاب نهایی باید Datasheet و Model Code بررسی شود.
مدل RAGN
Yokogawa RAGN یک روتامتر شیشهای برای اندازهگیری دبی مایعات و گازها است. مقدار دبی با حرکت Float داخل تیوب و از روی Scale خوانده میشود و این مدل برای کاربردهای عمومی صنعتی مناسب است.

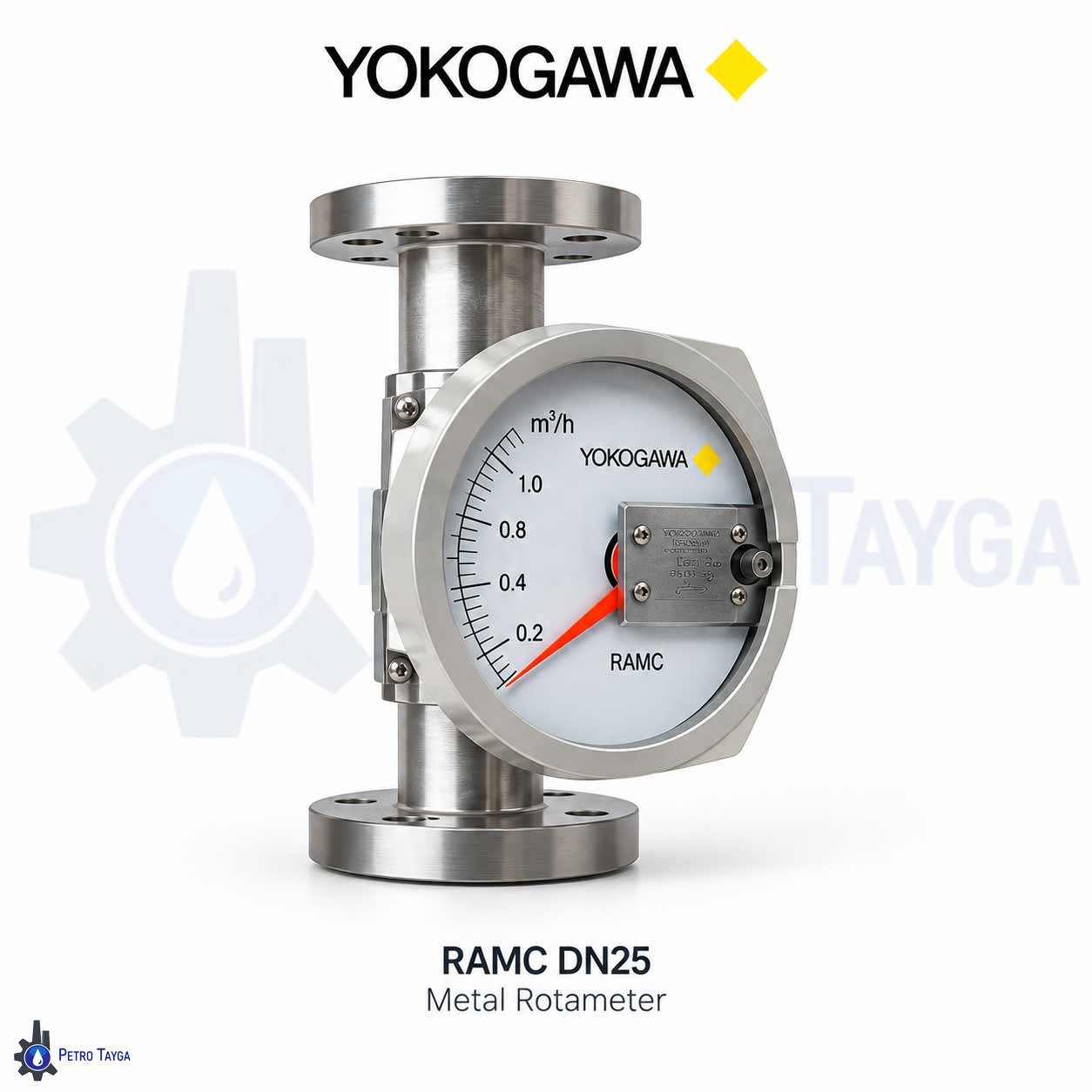

مدل RAMC
Yokogawa RAMC یکی از مدلهای پرکاربرد فلومتر عقربهای یوکوگاوا است. این روتامتر فلزی برای مایعات، گازها و بخار استفاده شده و بسته به Configuration میتواند با 4–20 mA، HART و Limit Switch ارائه شود.
مدل RAKD
Yokogawa RAKD یک Metal Rotameter برای Low Flow و High Pressure است. این مدل برای خطوط کوچک و دبیهای پایین مناسب بوده و نسخههای دارای 4–20 mA و Limit Switch نیز قابل ارائه هستند.
مدلهای RAGK و RAGL
RAGK و RAGL از مدلهای شیشهای این خانواده برای اندازهگیری دبیهای پایین هستند. این تجهیزات بیشتر در Purge، Analyzer، Sampling، تجهیزات آزمایشگاهی و ماشینآلات صنعتی استفاده میشوند.
تفاوت روتامتر شیشهای و فلزی
| ویژگی | Glass Rotameter | Metal / Pointer Rotameter |
|---|---|---|
| مدلها | RAGN، RAGK، RAGL | RAMC، RAKD |
| نمایش دبی | مشاهده Float روی Scale | Indicator / عقربه |
| فشار و دما | معمولاً پایینتر | مناسبتر برای شرایط سختتر |
| خروجی الکتریکی | محدود یا Optional | 4–20 mA، HART و Switch بسته به مدل |
| کاربرد | Purge، آزمایشگاه و Low Flow | کاربردهای صنعتی و فرایندی |
اگر هدف نمایش محلی دبی با نشانگر مکانیکی باشد، RAMC و RAKD گزینههای مناسبتری هستند. برای مشاهده مستقیم Float روی Scale نیز مدلهای RAGN، RAGK و RAGL استفاده میشوند.
کاربردهای صنعتی
روتامتر یوکوگاوا در صنایع نفت و گاز، پالایشگاه، پتروشیمی، صنایع شیمیایی، آب و فاضلاب، دارویی و کاربردهای آزمایشگاهی استفاده میشود.
این تجهیزات همچنین برای سرویسهایی مانند Purge، Analyzer، Sampling، هوای ابزار دقیق و اندازهگیری دبیهای پایین مایعات و گازها کاربرد دارند.
قیمت و عوامل مؤثر بر آن
قیمت روتامتر یوکوگاوا بر اساس مدل، Flow Range، سایز، متریال، نوع اتصال، فشار و دمای کاری و آپشنهایی مانند 4–20 mA، HART، Limit Switch و Control Valve تعیین میشود.
برای اعلام قیمت دقیق بهتر است Model Code، Datasheet یا اطلاعات فرایندی تجهیز ارسال شود.
کاتالوگ و مشخصات فنی
برای بررسی مشخصات فنی مدل مناسب، کاتالوگهای RAGN، RAMC، RAKD، RAGK و RAGL باید بررسی شوند.
اطلاعات مربوط به Flow Range، Pressure Rating، Temperature، Accuracy، متریال و Process Connection در Datasheet هر مدل مشخص شده است.
خرید و ثبت سفارش
برای خرید روتامتر یوکوگاوا، انتخاب مدل مناسب باید بر اساس نوع سیال، محدوده دبی و شرایط فرایندی انجام شود. پترو تایگا امکان بررسی و تأمین مدلهای RAMC، RAKD، RAGN، RAGK و RAGL را بر اساس Model Code، Datasheet یا اطلاعات پروژه فراهم میکند.
جهت ثبت سفارش از طریق سایت پترو تایگا اقدام فرمایید. کارشناسان ما در سریعترین زمان با شما تماس خواهند گرفت.
مزایای خرید از پترو تایگا
- ضمانت اصالت و تأمین کالا مطابق مشخصات فنی پروژه
- تأمین پروژهای و امکان عقد قرارداد
- مشاوره فنی و بررسی Model Code
- ارائه کاتالوگ، دیتاشیت و مدارک فنی
- همکاری در بازرسی، تست و بررسی متریال
- ارائه پیشنهاد فنی و استعلام قیمت
- امکان بررسی شرایط پرداخت
