دانلود فایلفلومتر مغناطیسی کرونه | KROHNE Magnetic Flow Meter
فلومتر مغناطیسی کرونه یا فلومتر مگنتیک کرونه برای اندازهگیری دبی مایعات دارای هدایت الکتریکی استفاده میشود. این تجهیزات بر اساس قانون القای الکترومغناطیسی فارادی کار میکنند و به دلیل نداشتن قطعات متحرک در مسیر جریان، برای آب، مایعات صنعتی، محلولهای شیمیایی و برخی سیالات خورنده گزینه مناسبی هستند.
فلومترهای مگنتیک KROHNE در خانوادههایی مانند OPTIFLUX، WATERFLUX، TIDALFLUX و BATCHFLUX عرضه میشوند. بسته به مدل و متریال، این تجهیزات میتوانند بهعنوان فلومتر برای آب، فلومتر برای مایعات رسانا و فلومتر برای اسید و بازهای رسانا مورد استفاده قرار گیرند.
برای مشاهده سایر برندها و مدلهای اندازهگیری جریان میتوانید به صفحه فلومتر پترو تایگا مراجعه کنید.
نحوه عملکرد فلومتر مگنتیک
در فلومتر الکترومغناطیسی، عبور مایع رسانا از میدان مغناطیسی سنسور باعث ایجاد ولتاژی متناسب با سرعت جریان میشود. ترانسمیتر با پردازش این سیگنال، مقدار دبی حجمی را محاسبه میکند.
این تکنولوژی برای مایعات رسانا مناسب است و برای گاز، بخار یا مایعات غیررسانا کاربرد ندارد. بنابراین در انتخاب فلومتر باید Conductivity سیال، فشار، دما، نوع Liner و متریال Electrode بررسی شود.

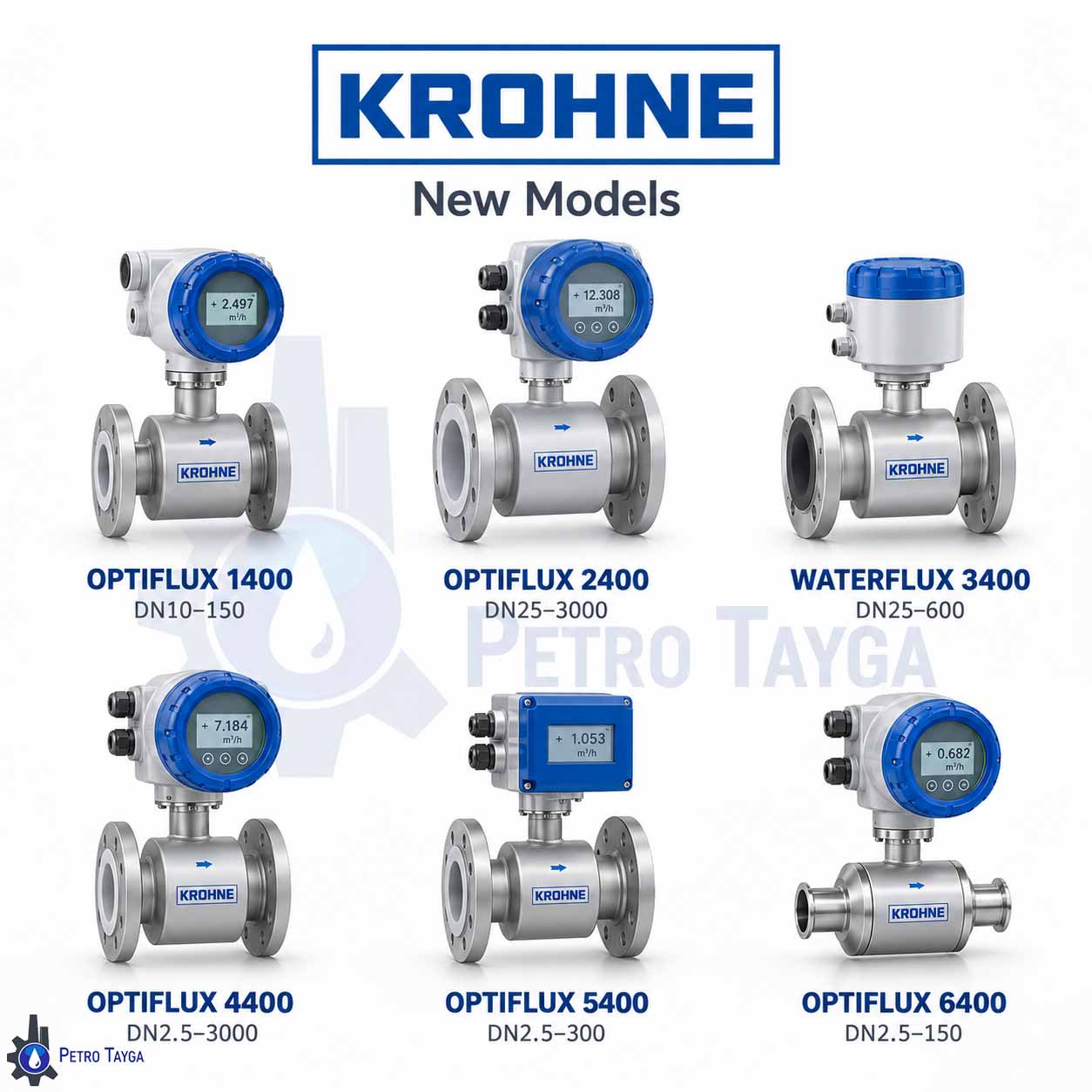

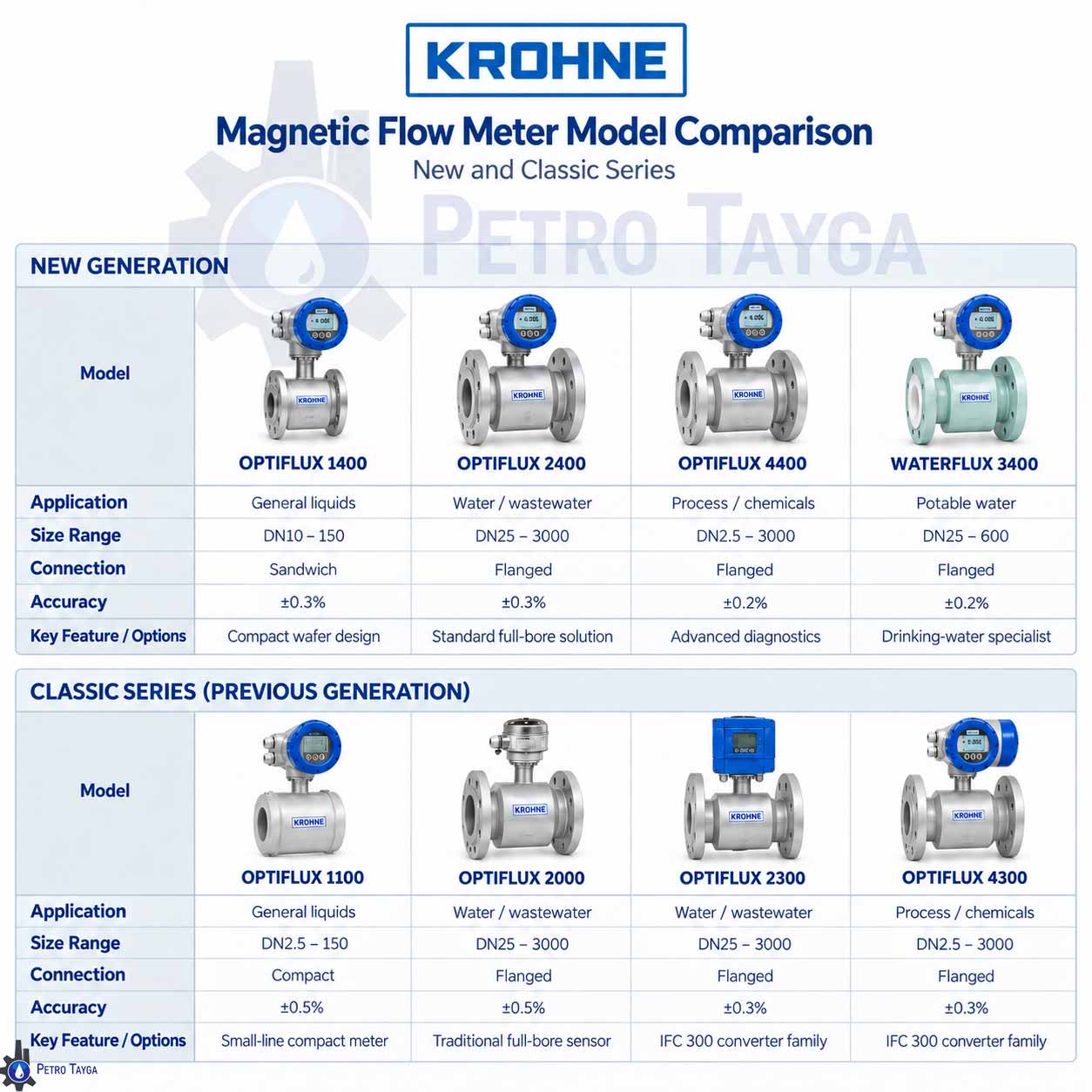

مدلهای جدید KROHNE
| مدل | محدوده سایز | کاربرد اصلی | شرایط و ویژگی شاخص |
|---|---|---|---|
| OPTIFLUX 1400 | DN10 تا DN150 | Dosing، Skid و کاربردهای عمومی | طراحی Sandwich و نصب جمعوجور |
| OPTIFLUX 2400 | DN25 تا DN3000 | آب و فاضلاب و خطوط بزرگ | Flanged، مناسب شبکههای انتقال |

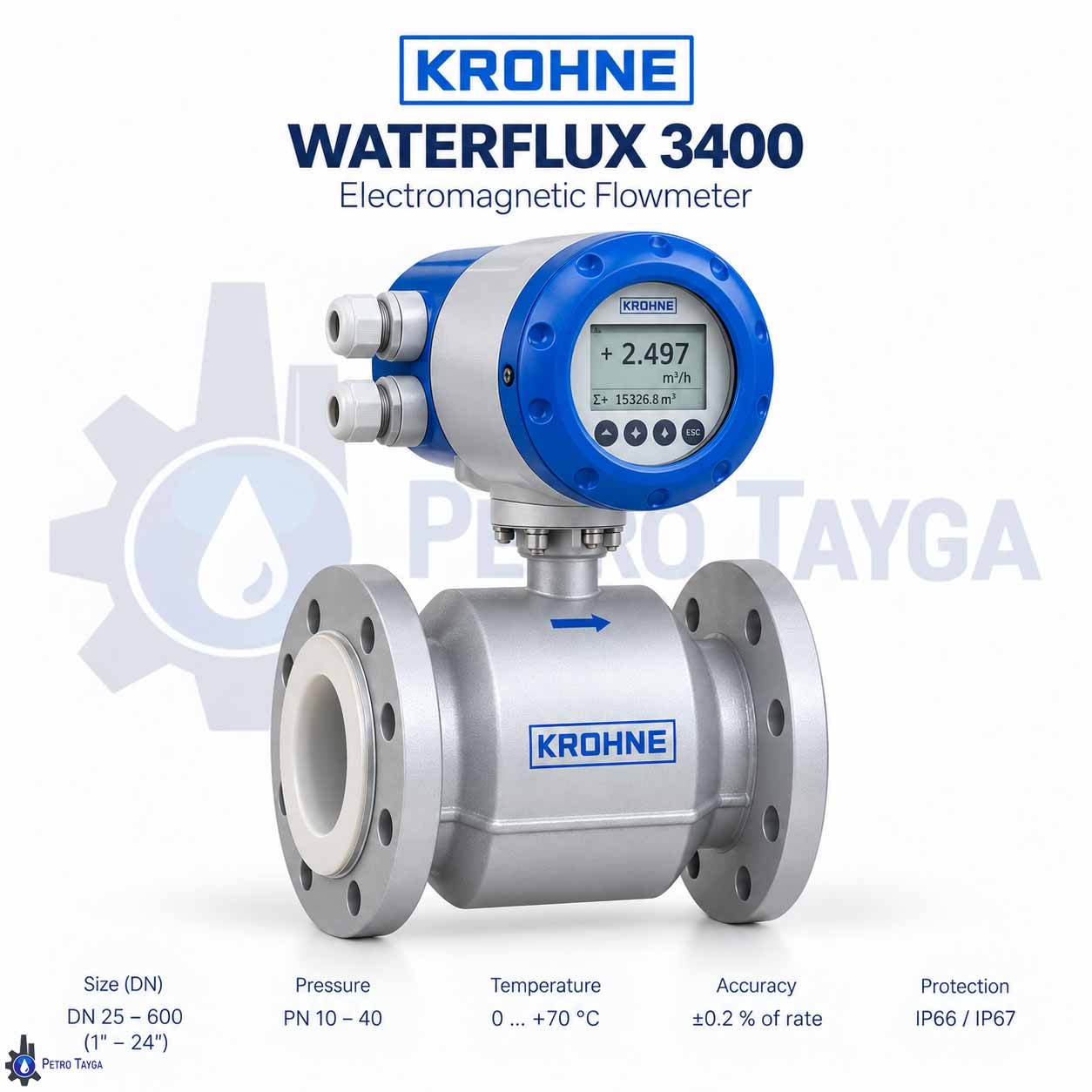

| WATERFLUX 3400 | DN25 تا DN600 | فلومتر آب و شبکههای توزیع | مناسب اندازهگیری آب |
| OPTIFLUX 4400 | DN2.5 تا DN3000 | Process و کاربردهای صنعتی | مناسب شرایط فرایندی متنوع |
| OPTIFLUX 5400 | DN2.5 تا DN300 | سیالات خورنده و ساینده | Ceramic Tube، دقت تا حدود ±0.15% |
| OPTIFLUX 6400 | DN2.5 تا DN150 | صنایع غذایی و Hygienic | مناسب کاربردهای بهداشتی |
فلومتر مغناطیسی کرونه در مدلها و سایزهای مختلف عرضه میشود و انتخاب مدل مناسب به نوع سیال، محدوده دبی، Liner، Electrode، فشار و دمای فرایند بستگی دارد.

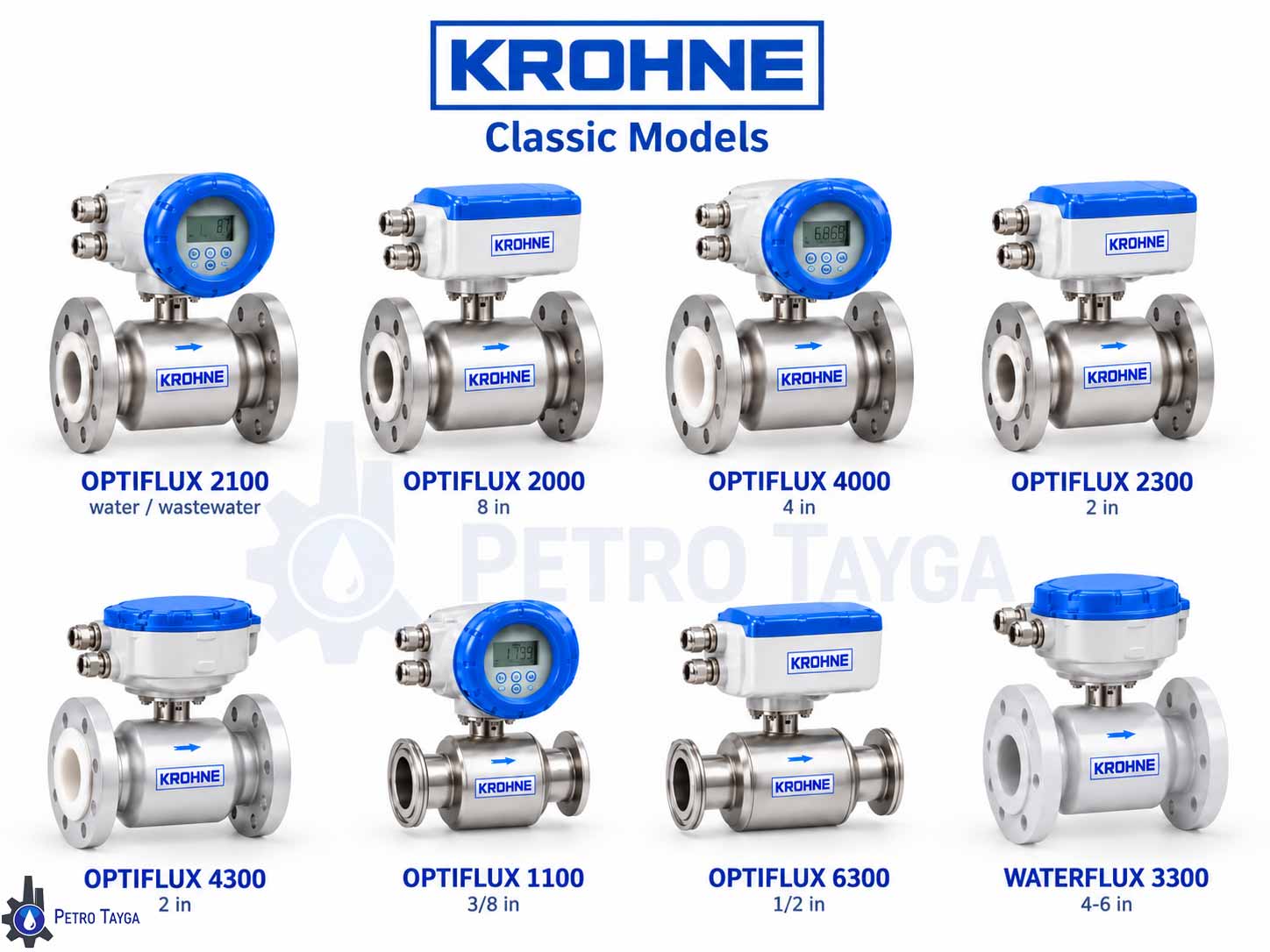

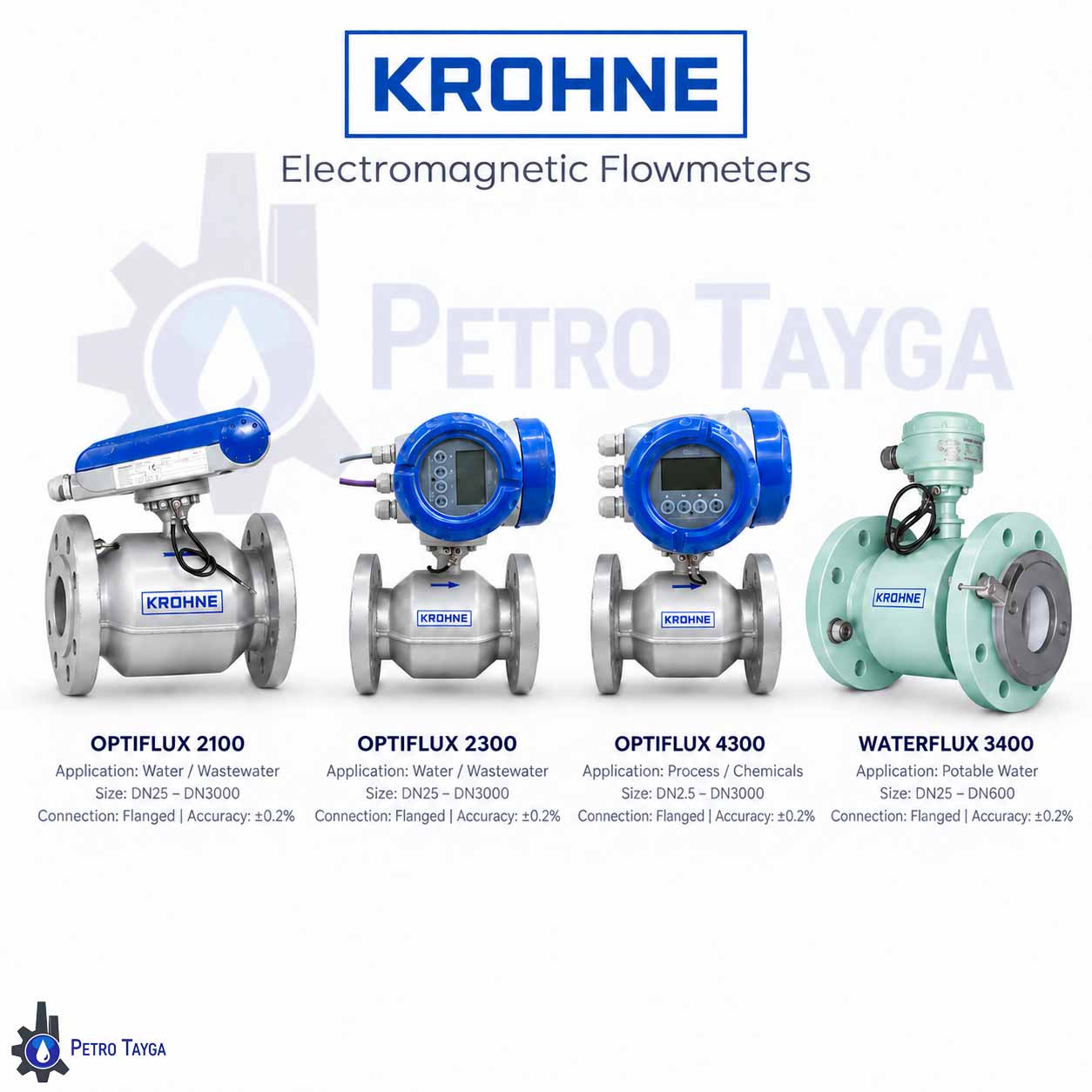

مدلهای رایج OPTIFLUX
مدلهای زیر نیز در پروژههای صنعتی و بازار تجهیزات ابزار دقیق بسیار شناختهشده هستند:
| مدل | کاربرد | محدوده سایز | دقت تقریبی |
|---|---|---|---|

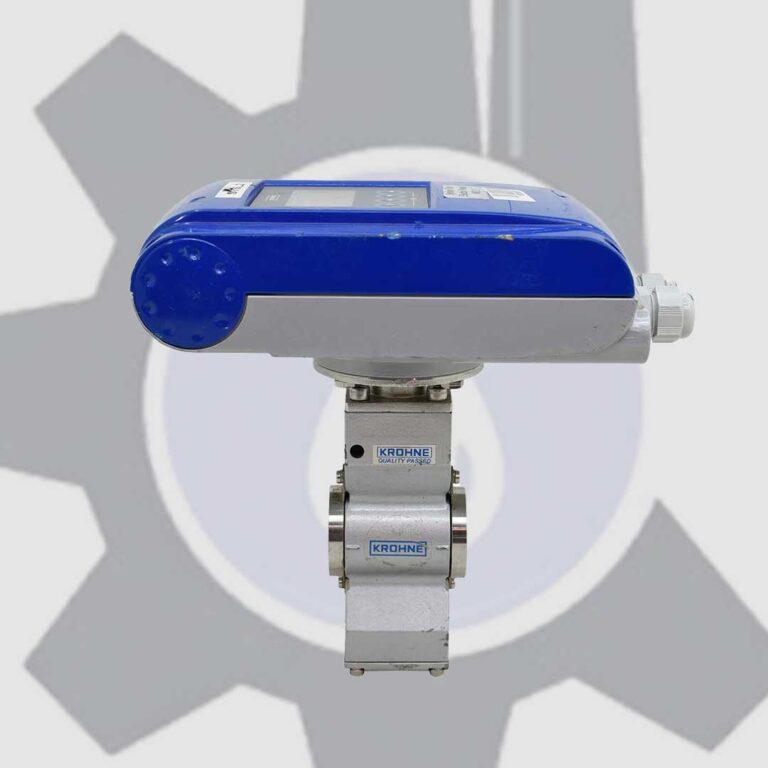

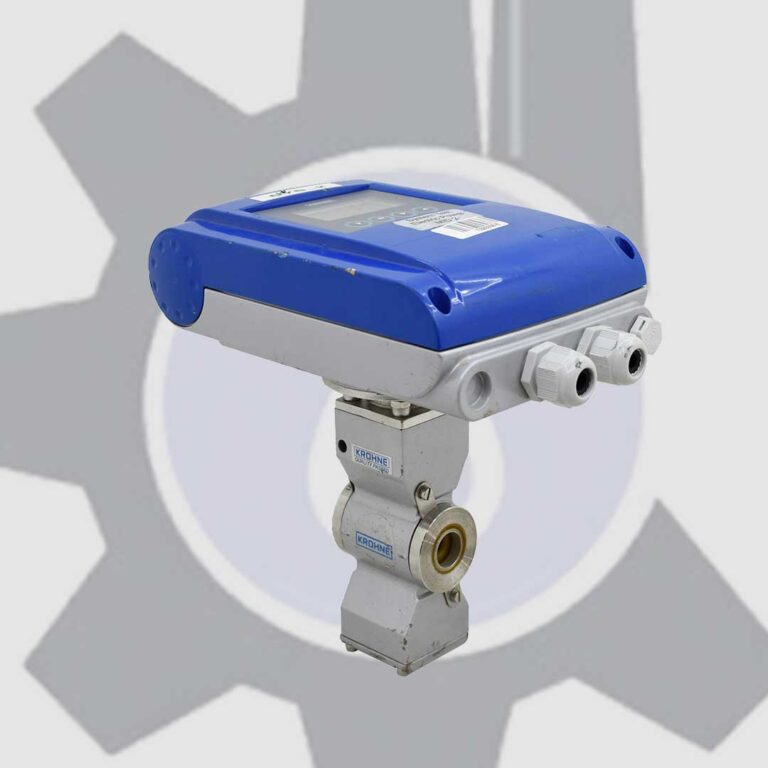

| OPTIFLUX 1050 / 1100 | کاربردهای عمومی مایعات رسانا | DN10 تا DN150 | بسته به Converter |

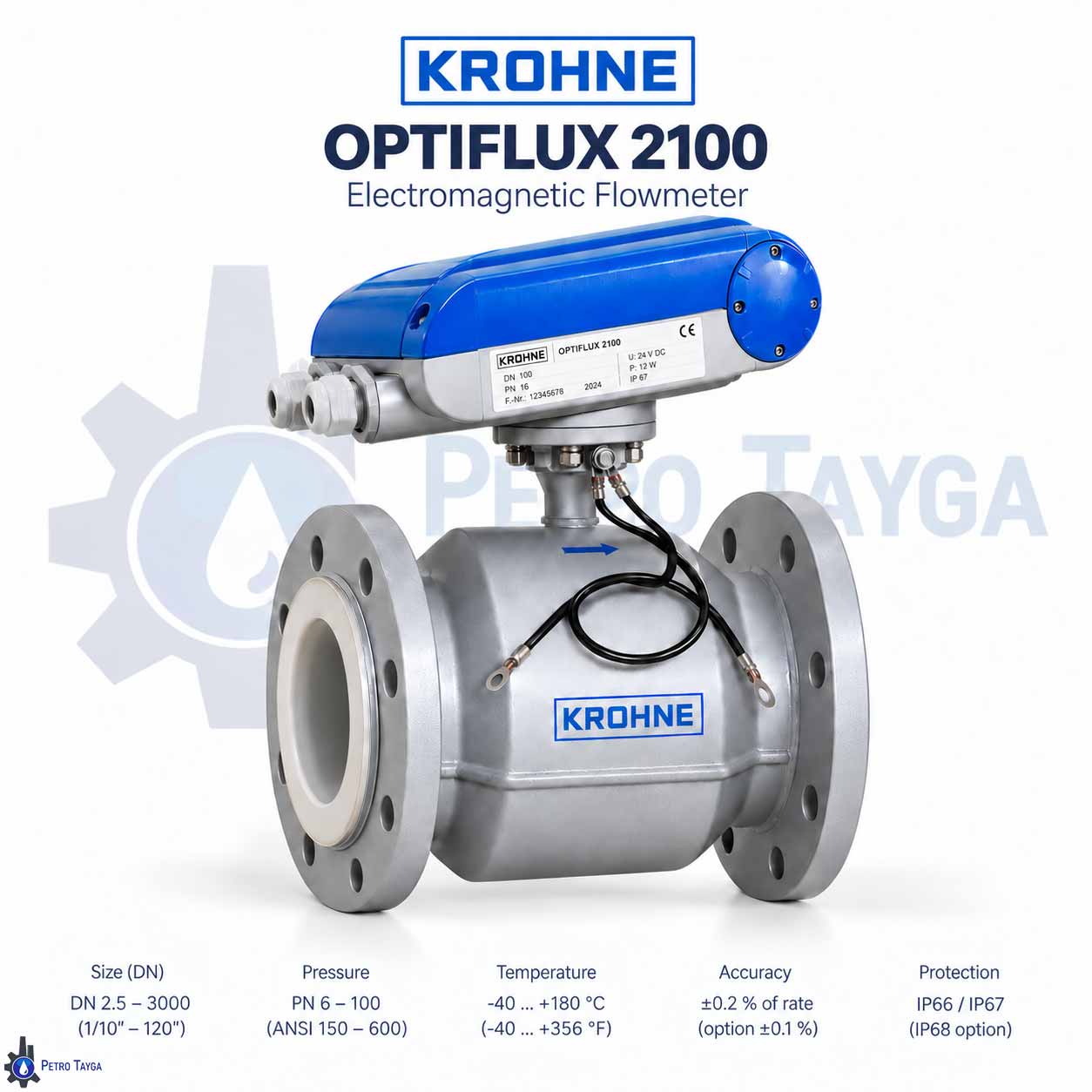

| OPTIFLUX 2100 | آب و فاضلاب | DN25 تا DN1200 | بسته به Configuration |

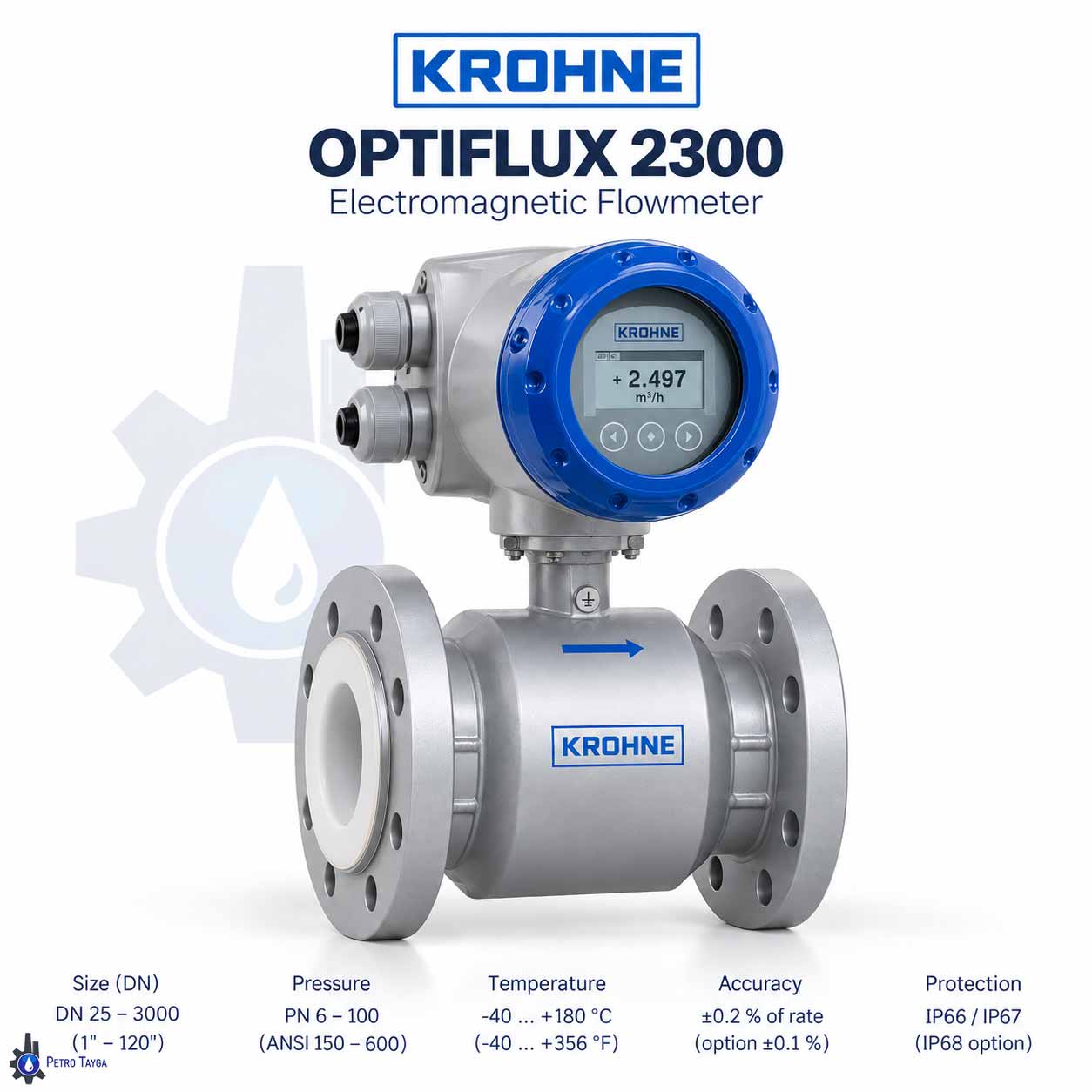

| OPTIFLUX 2300 | آب و فاضلاب پیشرفته | DN25 تا DN3000 | تا حدود ±0.2% |
| OPTIFLUX 4300 | صنایع فرایندی و شرایط سخت | DN2.5 تا DN3000 | تا حدود ±0.2% |
| OPTIFLUX 5300 | سیالات خورنده و ساینده | DN2.5 تا DN300 | تا حدود ±0.15% |
| OPTIFLUX 6300 | صنایع غذایی و Hygienic | DN2.5 تا DN150 | تا حدود ±0.2% |
OPTIFLUX 4300 برای بسیاری از کاربردهای صنعتی و شرایط فرایندی سخت استفاده میشود. OPTIFLUX 5300 نیز با Measuring Tube سرامیکی برای اندازهگیری دقیق سیالات خورنده یا ساینده مناسب است.
WATERFLUX و TIDALFLUX

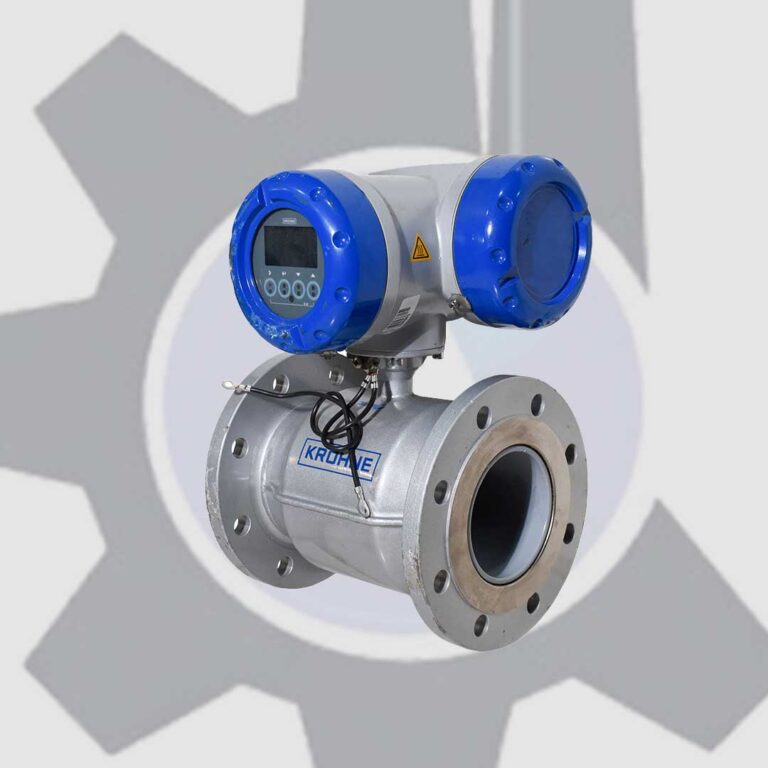

خانواده WATERFLUX مخصوص اندازهگیری آب و شبکههای توزیع طراحی شده است. اگر هدف انتخاب فلومتر برای آب یا فلومتر آب در شبکههای صنعتی و شهری باشد، WATERFLUX یکی از خانوادههای تخصصی KROHNE برای این کاربرد است.
TIDALFLUX برای خطوطی طراحی شده که لوله همیشه کاملاً پر نیست و در سیستمهای آب و فاضلاب و خطوط Partially Filled مورد استفاده قرار میگیرد.
مشخصات فنی
مشخصات هر فلومتر مغناطیسی کرونه بر اساس مدل و Configuration متفاوت است. این محصولات از سایزهای کوچک فرایندی تا خطوط بسیار بزرگ صنعتی را پوشش میدهند.
متریال Liner بسته به سیال میتواند شامل PTFE، PFA، ETFE، Rubber، PU یا Ceramic باشد. خروجیها و پروتکلهای ارتباطی نیز بسته به Converter میتوانند شامل 4–20 mA، Pulse، Frequency، HART، Modbus، PROFIBUS و FOUNDATION Fieldbus باشند.
برای فلومتر برای اسید باید سازگاری Liner و Electrode با نوع و غلظت اسید، فشار و دمای فرایند بررسی شود. بنابراین همه مدلها برای همه اسیدها مناسب نیستند و متریال Wetted Parts اهمیت زیادی دارد.
کاربردهای صنعتی
فلومتر مغناطیسی کرونه در آب و فاضلاب، صنایع شیمیایی، پتروشیمی، معدن، صنایع غذایی، خطوط اسید و باز و سایر مایعات رسانا کاربرد دارد.
برای فلومتر آب معمولاً خانوادههای OPTIFLUX 2000 و WATERFLUX، برای سیالات شیمیایی و فلومتر برای اسید سریهای OPTIFLUX 4000 و 5000 و برای صنایع غذایی و بهداشتی خانواده OPTIFLUX 6000 مورد بررسی قرار میگیرند.
بهطور کلی، مگنتیک فلومتر یکی از گزینههای مناسب فلومتر برای مایعات رسانا است؛ بهخصوص زمانی که افت فشار پایین، نبود قطعات متحرک و امکان اندازهگیری سیالات خورنده یا حاوی ذرات جامد اهمیت داشته باشد.
برای آشنایی با تفاوت این تکنولوژی با سایر روشهای اندازهگیری دبی، میتوانید مقاله مقایسه فلومتر کوریولیس، مگنتیک و ورتکس را نیز مطالعه کنید.
قیمت و استعلام
قیمت فلومتر مغناطیسی کرونه به مدل، سایز، Pressure Rating، نوع Liner، متریال Electrode، Accuracy، نوع Converter و پروتکل ارتباطی بستگی دارد.
برای استعلام قیمت فلومتر کرونه بهتر است Model Code، Datasheet یا اطلاعات فرایندی پروژه شامل نوع سیال، Flow Range، فشار، دما و سایز خط ارسال شود.
کاتالوگ و Converter
فلومترهای KROHNE میتوانند بهصورت Compact یا Remote ارائه شوند. از Converterهای شناختهشده این خانواده میتوان به IFC 050، IFC 100، IFC 300 و IFC 400 اشاره کرد.
برای انتخاب دقیق Sensor و Converter باید Datasheet همان مدل و شرایط فرایندی پروژه بررسی شود.
خرید و ثبت سفارش
برای خرید فلومتر مغناطیسی کرونه یا فلومتر مگنتیک KROHNE، بهتر است Model Code یا اطلاعات کامل فرایندی ارسال شود تا مدل، سایز، Liner، Electrode و Converter مناسب بررسی شود.
در درخواستهای مربوط به فلومتر برای آب، فلومتر برای اسید یا سایر مایعات صنعتی نیز مشخصات دقیق سیال باید قبل از انتخاب نهایی تجهیز بررسی شود.
پترو تایگا امکان بررسی و تأمین مدلهای مختلف OPTIFLUX، WATERFLUX و TIDALFLUX را بر اساس مشخصات فنی پروژه فراهم میکند.
جهت ثبت سفارش از طریق سایت پترو تایگا اقدام فرمایید. کارشناسان ما در سریعترین زمان با شما تماس خواهند گرفت.
