دانلود فایلفلومتر ورتکس کرونه | KROHNE Vortex Flow Meter
فلومتر ورتکس کرونه (KROHNE Vortex Flow Meter) یا فلومتر گردابی کرونه، دبی مایعات، گازها، هوا و بخار را در فرایندهای صنعتی اندازهگیری میکند. خانواده OPTISWIRL کرونه کاربردهای Utility، خطوط بخار، هوای فشرده، گازهای صنعتی و سیستمهای مدیریت انرژی را پوشش میدهد.

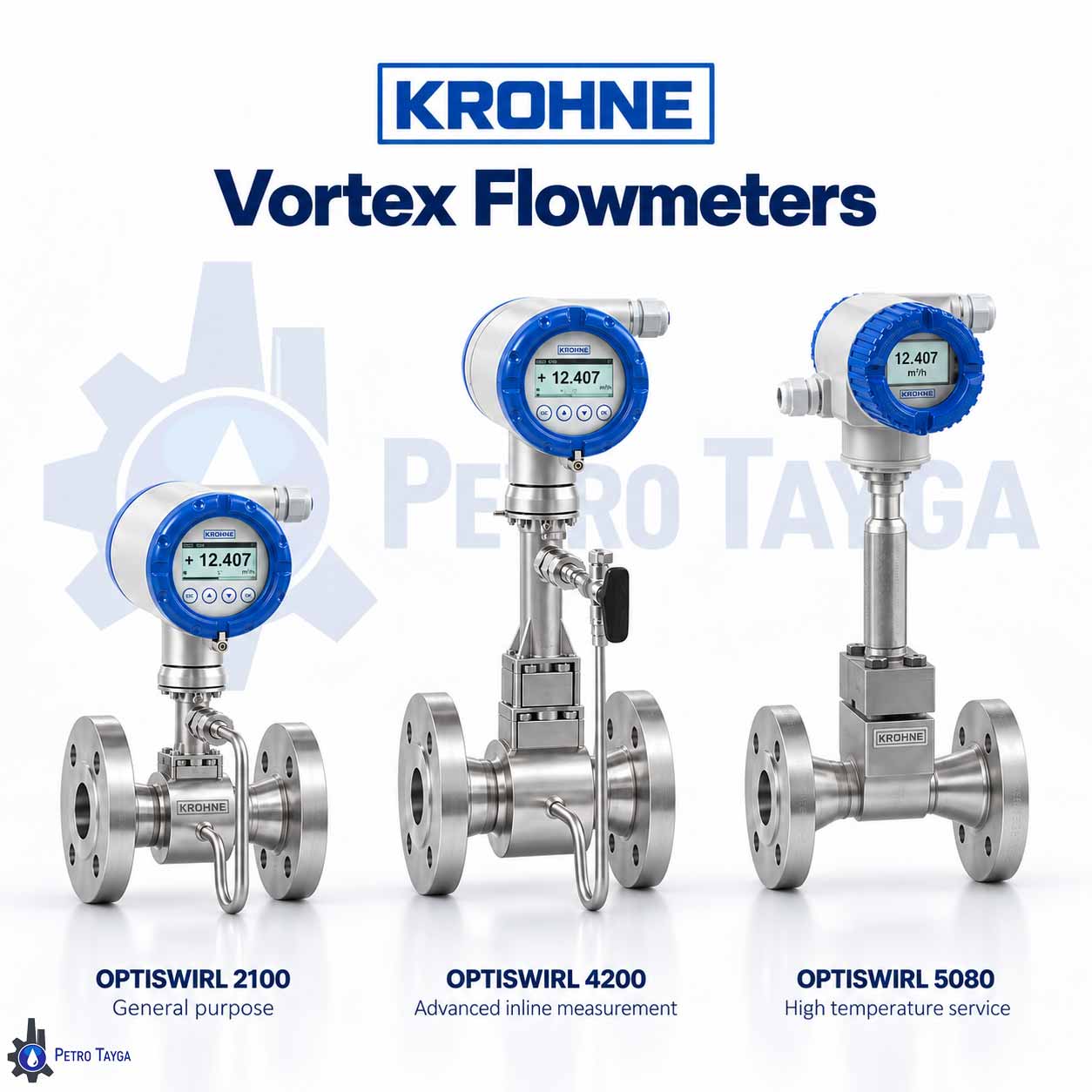

این خانواده گزینههای مختلفی برای فلومتر برای گاز، فلومتر برای هوا، فلومتر بخار و مایعات صنعتی دارد. مدلهای اصلی آن شامل OPTISWIRL 2100، OPTISWIRL 4200 و OPTISWIRL 5080 هستند.
برای مشاهده سایر تکنولوژیها و برندهای اندازهگیری جریان میتوانید به صفحه فلومتر پترو تایگا مراجعه کنید.
اساس کار فلومتر ورتکس
اساس کار فلومتر ورتکس بر تشکیل گردابههای Kármán در پشت یک مانع یا Shedder Bar قرار دارد. عبور سیال از این مانع، گردابههایی متناوب ایجاد میکند و فرکانس آنها با سرعت جریان ارتباط دارد.
سنسور دستگاه این فرکانس را تشخیص میدهد و ترانسمیتر با استفاده از آن، مقدار دبی را محاسبه میکند. به همین دلیل، نحوه عملکرد فلومتر ورتکس با فلومتر مغناطیسی تفاوت دارد.
فلومتر گردابی برای کار به رسانایی الکتریکی سیال نیاز ندارد. بنابراین میتوان از آن برای اندازهگیری بخار، گاز، هوا و بسیاری از مایعات صنعتی استفاده کرد.

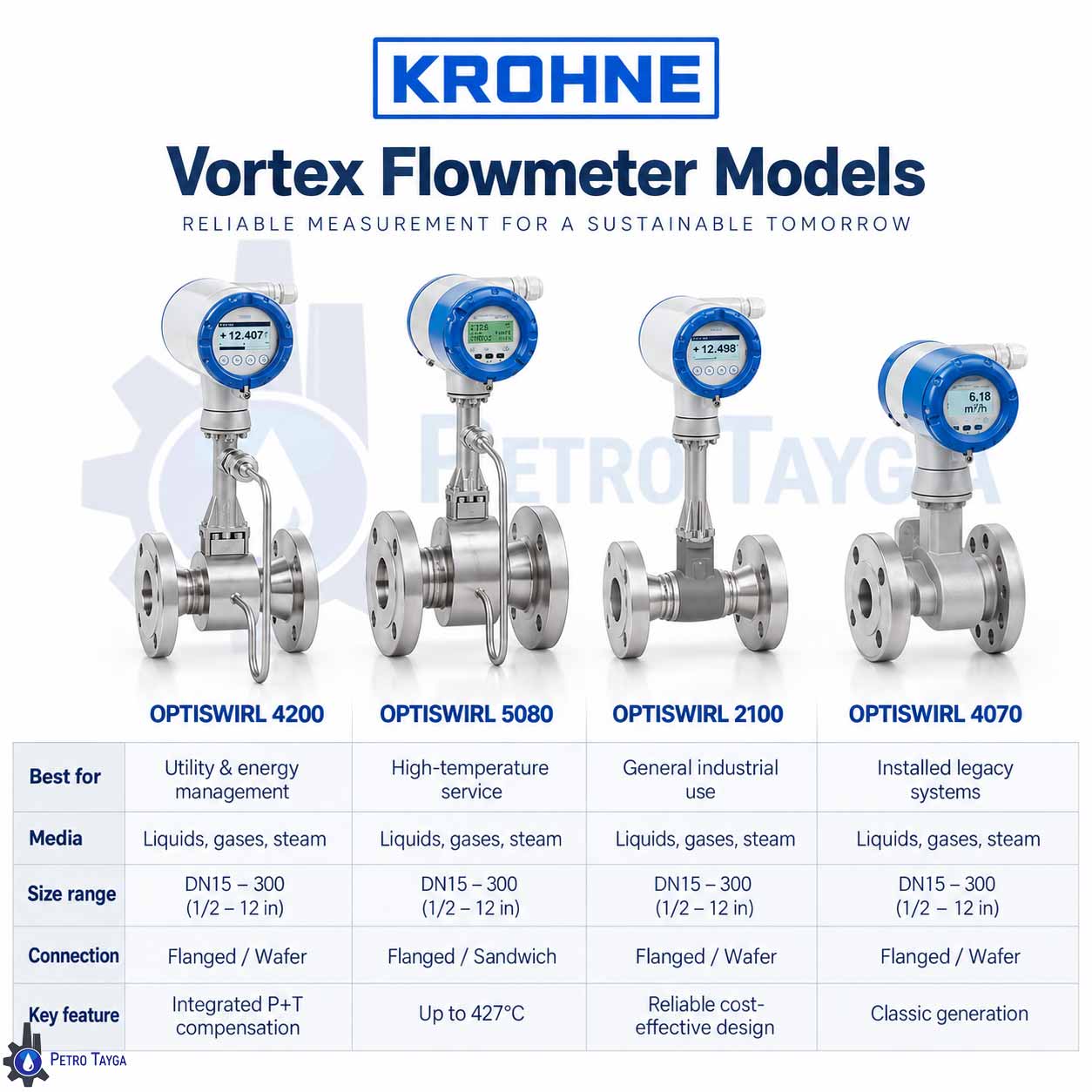

انواع فلومتر ورتکس KROHNE
| مدل | کاربرد اصلی | محدوده سایز | ویژگی شاخص |
|---|---|---|---|
| OPTISWIRL 2100 | Utility، مایع، گاز و بخار | Flange: DN15 تا DN300 (½” تا 12″) / Wafer: DN15 تا DN100 (½” تا 4″) | دما تا حدود +240°C، 4–20 mA و HART |
| OPTISWIRL 4200 | بخار، گاز و مدیریت انرژی | Flange: DN15 تا DN300 (½” تا 12″) / Wafer: DN15 تا DN100 (½” تا 4″) | اندازهگیری فشار و دما، محاسبه Mass Flow و Energy |
| OPTISWIRL 5080 | بخار سوپرهیت و دمای بالا | Flange: DN15 تا DN300 (½” تا 12″) / Sandwich: DN15 تا DN200 (½” تا 8″) | دمای فرایند تا حدود +427°C |
| OPTISWIRL 4070 | مدل نسل قبل / Replacement | بسته به نسخه و Configuration | مدل قدیمی خانواده OPTISWIRL |

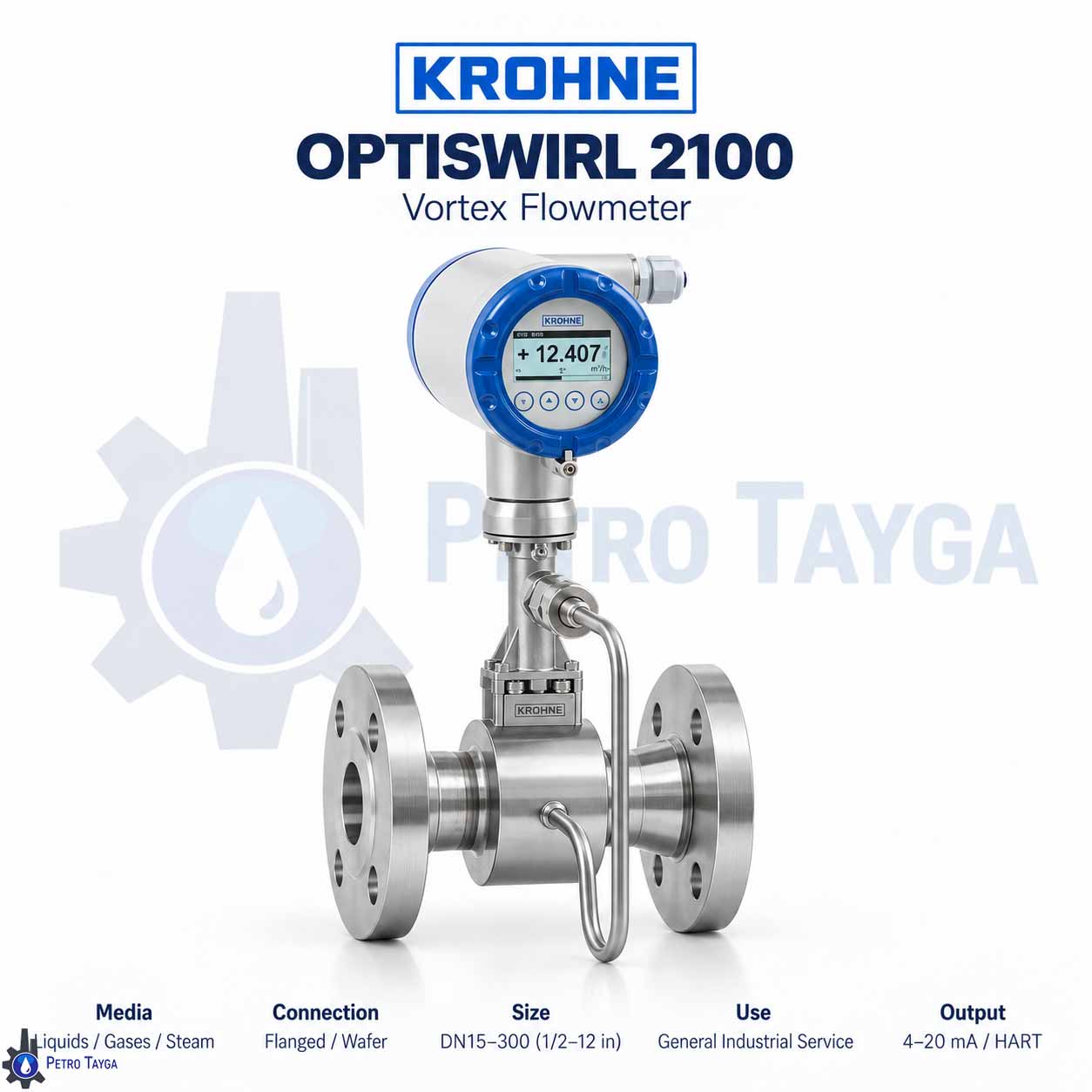

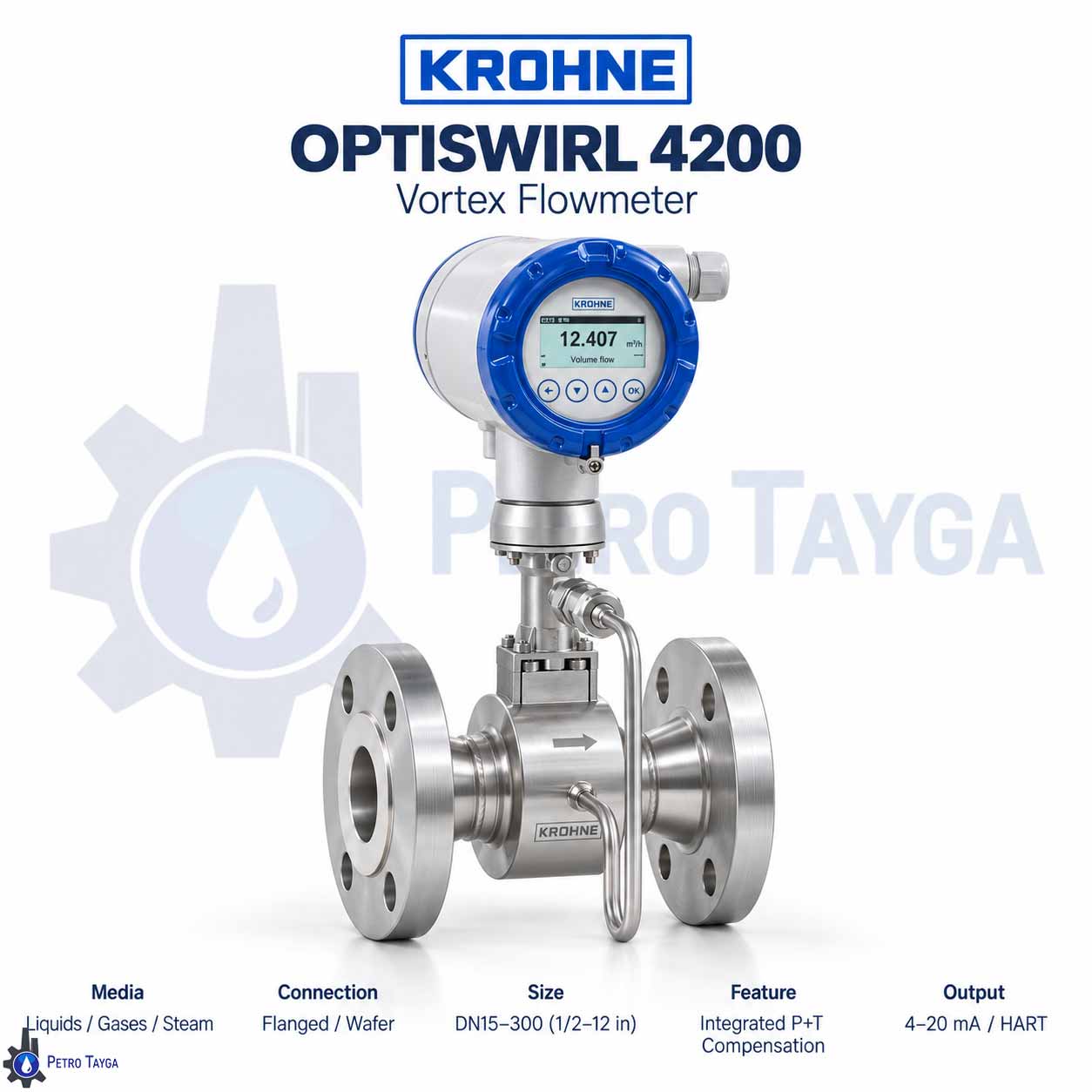

OPTISWIRL 2100 گزینه اقتصادی خانواده برای کاربردهای عمومی، گاز، هوا، مایعات و بخار است. OPTISWIRL 4200 امکانات بیشتری برای خطوط بخار، گاز و مدیریت انرژی دارد و با کمک اطلاعات فشار و دما، Mass Flow و Energy را محاسبه میکند.

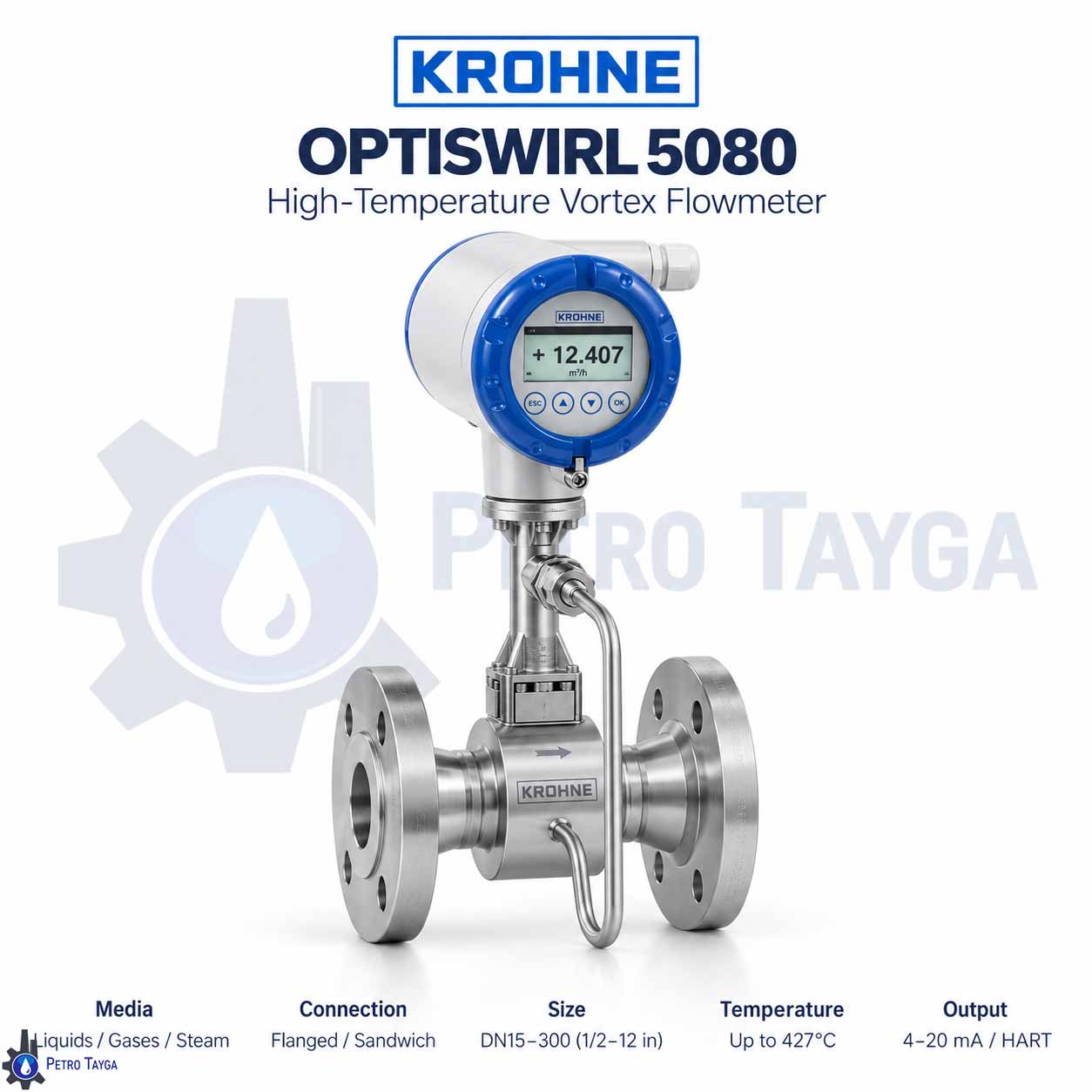

برای بخار سوپرهیت، Thermal Oil و فرایندهای دمای بالا، OPTISWIRL 5080 گزینه تخصصیتری محسوب میشود. مدل قدیمی OPTISWIRL 4070 نیز هنوز در برخی پروژهها و تجهیزات نصبشده دیده میشود.
فلومتر ورتکس برای گاز، هوا و بخار
فلومتر ورتکس دبی گازهای صنعتی، هوای فشرده، بخار اشباع و بخار سوپرهیت را اندازهگیری میکند. برای انتخاب فلومتر برای گاز یا فلومتر برای هوا باید نوع سیال، حداقل و حداکثر دبی، فشار، دما و سایز خط را بررسی کرد.
KROHNE مدل OPTISWIRL 2100 را برای کاربردهای عمومی ارائه میدهد. مدل 4200 برای بخار و مدیریت انرژی گزینه کاملتری است و OPTISWIRL 5080 شرایط دمای بالا، بخار سوپرهیت و Thermal Oil را پوشش میدهد.
کالیبراسیون فلومتر ورتکس
کالیبراسیون فلومتر ورتکس صحت اندازهگیری دستگاه را در مقایسه با یک مرجع استاندارد مشخص میکند. شرایط سرویس، اهمیت اندازهگیری و الزامات پروژه، فاصله زمانی مناسب برای کالیبراسیون را تعیین میکنند.
اگر Reading دستگاه اختلاف غیرعادی دارد، ابتدا نصب، طول مستقیم لوله، لرزش خط، محدوده دبی، فشار، دما و تنظیمات دستگاه را بررسی کنید. سپس در صورت نیاز برای کالیبراسیون مجدد اقدام کنید.
کاربردهای فلومتر گردابی
صنایع نفت و گاز، پالایشگاه، پتروشیمی، نیروگاه، صنایع شیمیایی، غذایی و سیستمهای Utility از فلومتر گردابی برای اندازهگیری دبی استفاده میکنند.
کاربردهای رایج این تجهیزات شامل بخار اشباع، بخار سوپرهیت، هوای فشرده، گازهای صنعتی، Thermal Oil و مایعات فرایندی است.

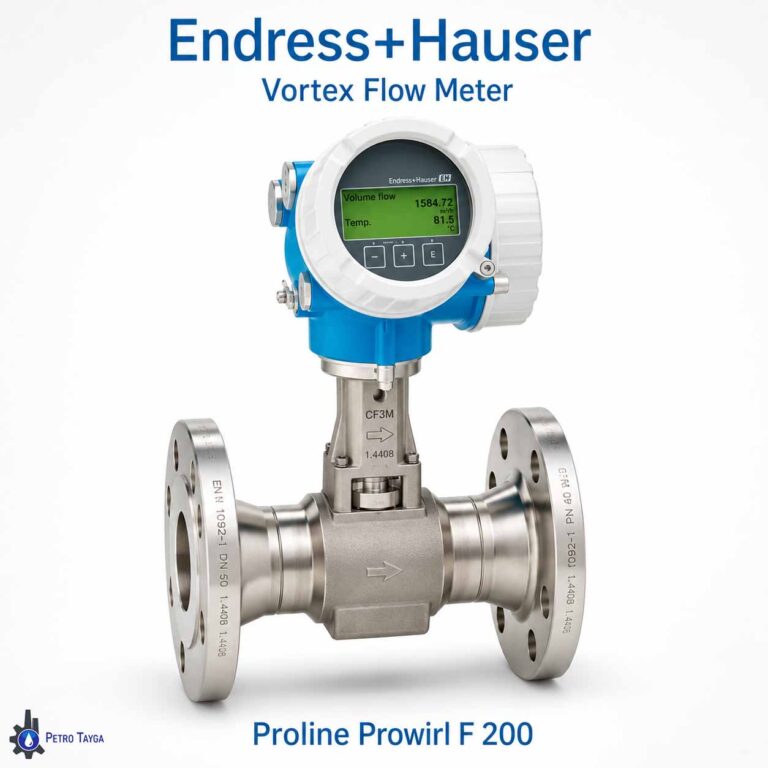

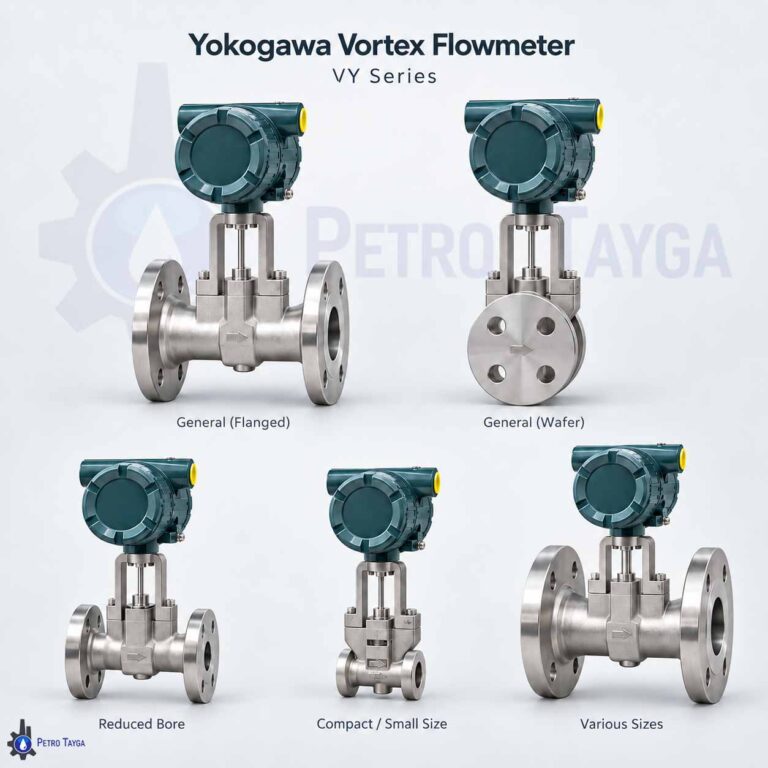

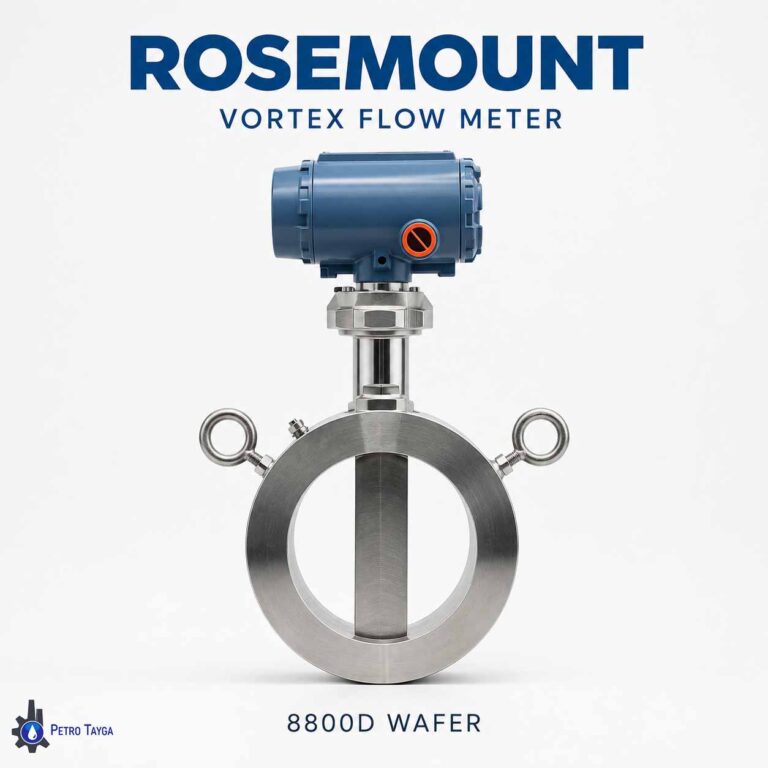

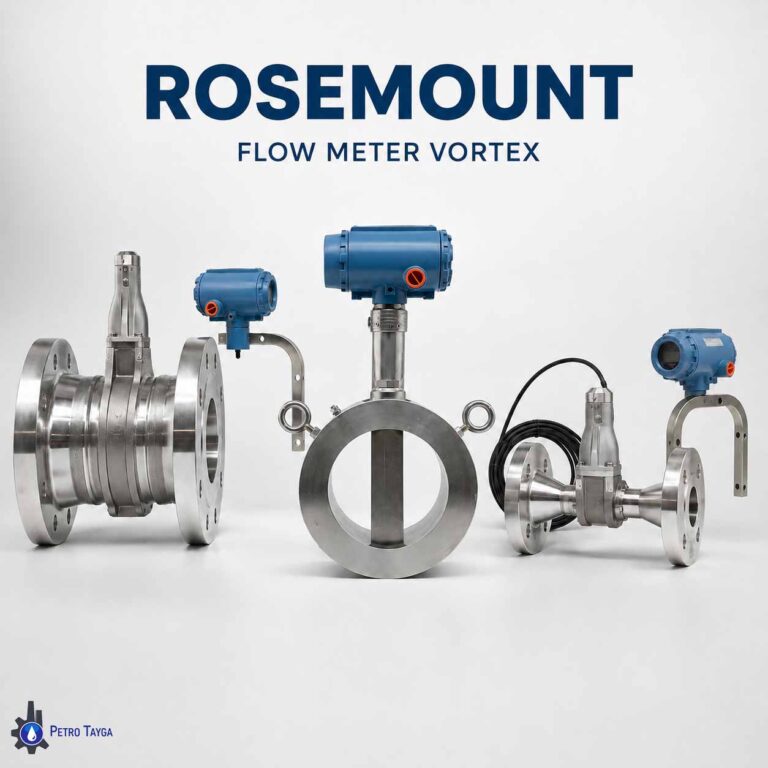

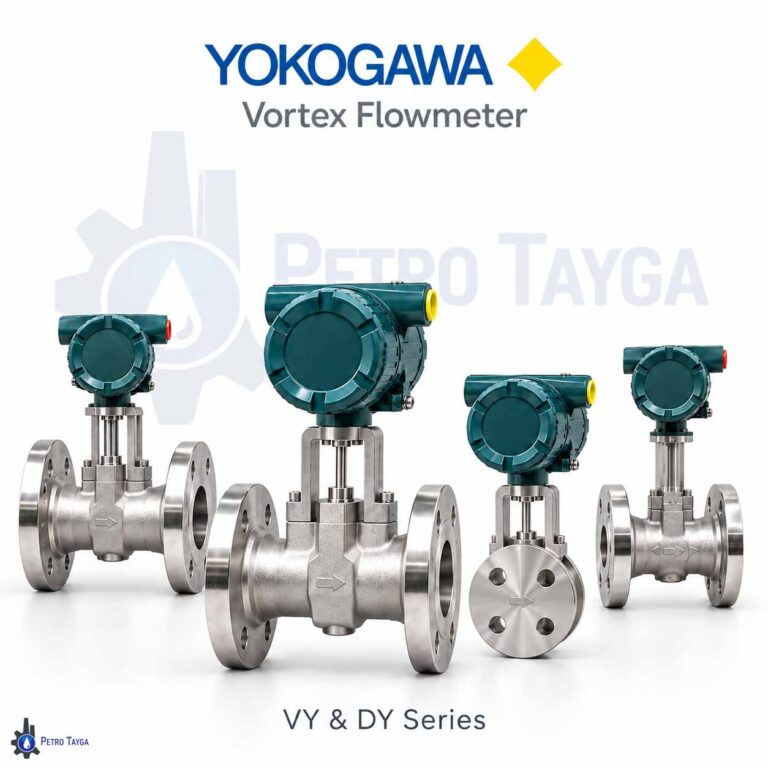

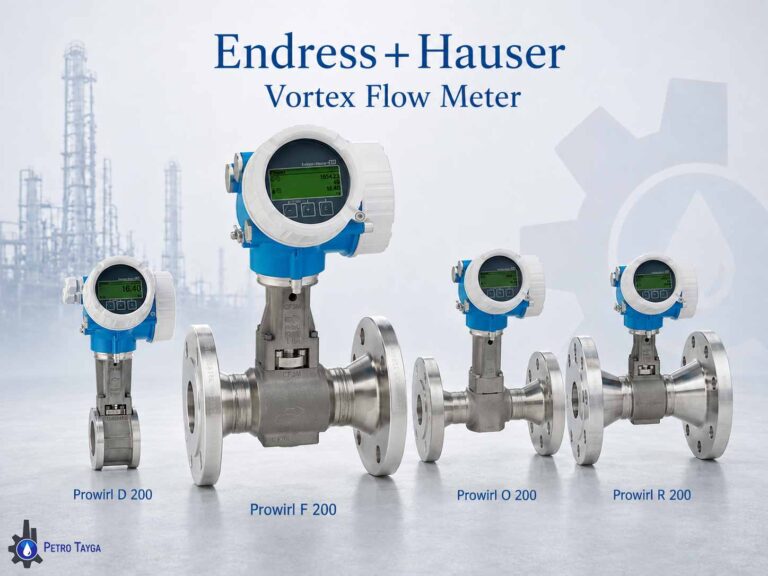

در پروژههایی که گزینههای مختلف را بررسی میکنید، میتوانید مشخصات فلومتر ورتکس یوکوگاوا، فلومتر ورتکس اندرس هاوزر و فلومتر ورتکس روزمونت را نیز مشاهده کنید.
برای آشنایی با تفاوت فناوری ورتکس با سایر روشهای اندازهگیری دبی نیز مقاله مقایسه فلومتر کوریولیس، مگنتیک و ورتکس را مطالعه کنید.
قیمت فلومتر ورتکس
قیمت فلومتر ورتکس به برند، مدل، سایز، نوع اتصال Flange یا Wafer، کلاس فشار، دمای فرایند، نوع ترانسمیتر، سنسور فشار و دما و پروتکل ارتباطی بستگی دارد.
به همین دلیل عبارتهایی مانند فلومتر ورتکس قیمت یا قیمت فلومتر ورتکس به یک عدد ثابت نمیرسند. حتی OPTISWIRL 4200 با Configurationهای مختلف میتواند قیمت متفاوتی داشته باشد.
برای استعلام قیمت دقیق، Model Code، Datasheet یا تصویر Nameplate را همراه با نوع سیال، حداقل و حداکثر دبی، فشار، دما، سایز خط و کلاس فشار ارسال کنید.
کاتالوگ و مشخصات فنی فلومتر ورتکس کرونه
برای انتخاب دقیق، کاتالوگ و Datasheet مدلهای OPTISWIRL 2100، OPTISWIRL 4200 و OPTISWIRL 5080 را با شرایط پروژه تطبیق دهید.
KROHNE این خانواده را بسته به مدل با اتصالات Flange، Wafer/Sandwich و ساختارهای Compact و Remote ارائه میدهد. نوع سیال، دبی، فشار، دما و سایز خط مستقیماً روی انتخاب مدل و Configuration مناسب اثر میگذارند.
خرید فلومتر ورتکس کرونه
برای خرید فلومتر ورتکس کرونه ابتدا شرایط واقعی فرایند را بررسی کنید. برای کاربردهای عمومی OPTISWIRL 2100، برای بخار و مدیریت انرژی OPTISWIRL 4200 و برای دماهای بالا OPTISWIRL 5080 گزینههای اصلی هستند.
اگر تجهیز قدیمی مانند OPTISWIRL 4070 دارید، Model Code یا تصویر Nameplate آن را ارسال کنید تا کارشناسان Replacement مناسب را بررسی کنند.
جهت ثبت سفارش از طریق سایت پترو تایگا اقدام فرمایید. کارشناسان ما در سریعترین زمان با شما تماس خواهند گرفت.
مزایای خرید از پترو تایگا
- ضمانت اصالت و تأمین کالا مطابق مشخصات فنی پروژه
- تأمین پروژهای و امکان عقد قرارداد
- مشاوره فنی و انتخاب مدل مناسب
- بررسی Model Code و مشخصات فرایندی
- ارائه کاتالوگ، دیتاشیت و مدارک فنی و مهندسی
- همکاری در بازرسی، تست عملکرد و بررسی متریال
- ارائه پیشنهاد فنی و استعلام قیمت
- امکان بررسی شرایط پرداخت
ارتباط با ما
برای دریافت اطلاعات فنی، استعلام قیمت و خرید فلومتر ورتکس کرونه با پترو تایگا در تماس باشید:
📞 شرکت: 02188840329 – 02186191026
📞 فروشگاه: 02133950604 – 02133951105
