کاتالوگ فلومتر ورتکس YOKOGAWA سری DY
دانلود فایلفلومتر ورتکس یوکوگاوا
فلومتر ورتکس یوکوگاوا (Yokogawa Vortex Flowmeter) برای اندازهگیری دبی مایعات، گازها، هوا، بخار اشباع و بخار سوپرهیت در فرایندهای صنعتی استفاده میشود.
نسل جدید این تجهیزات با نام Yokogawa VY Series عرضه میشود و جانشین خانواده digitalYEWFLO DY Series است. با این حال، مدلهای DY همچنان در بسیاری از واحدهای صنعتی نصب هستند و در استعلامها، تعمیرات و Replacement تجهیزات در بازار ایران دیده میشوند.
فلومترهای ورتکس Yokogawa علاوه بر خطوط بخار، بهعنوان فلومتر برای گاز و فلومتر برای هوا و هوای فشرده نیز کاربرد دارند.
برای مشاهده سایر تکنولوژیها، برندها و مدلهای اندازهگیری جریان میتوانید به صفحه انواع فلومتر پترو تایگا مراجعه کنید.
مشخصات فلومتر ورتکس یوکوگاوا
| مشخصه | مقدار |
|---|---|
| سریها | Yokogawa VY / digitalYEWFLO DY |
| سیال | مایع، گاز، هوا و بخار |
| سایز | DN15 تا DN400 |
| دقت مایع | تا ±0.75% of Reading |
| دقت گاز و بخار | تا ±1.0% of Reading |
| دمای فرایند | از -196 تا +450°C بسته به مدل |
| کلاس فشار | تا ASME Class 1500 در مدلهای High Pressure سری VY |
| نوع نصب | Integral / Remote |
محدوده دقیق سایز، دما و فشار به مدل و Configuration انتخابشده بستگی دارد.
در کاتالوگ سری DY نیز سیالات قابل اندازهگیری Liquid، Gas و Steam اعلام شده و دقت این سری برای مایعات ±0.75% و برای گاز و بخار ±1% ذکر شده است.

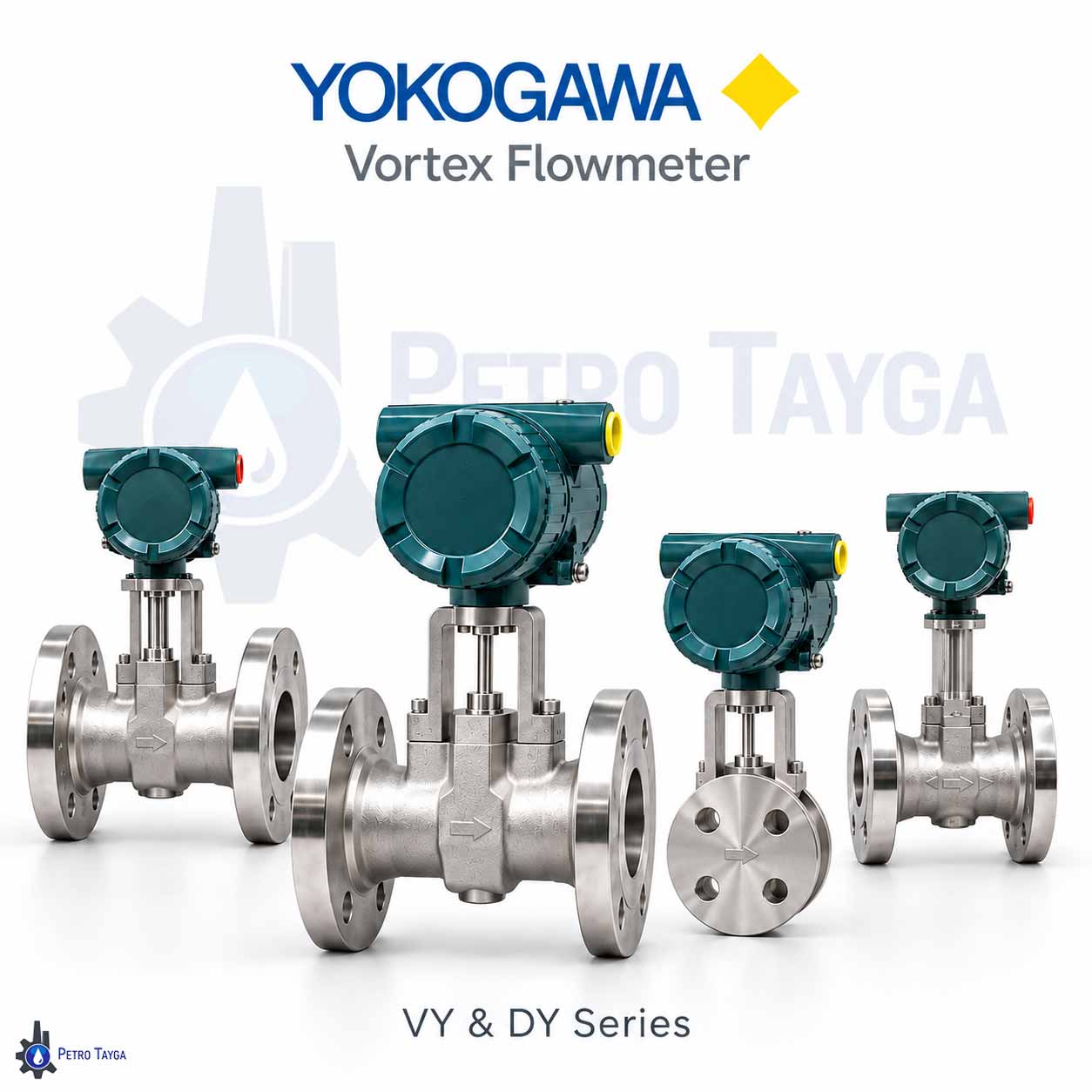

مدلهای فلومتر ورتکس یوکوگاوا VY و DY

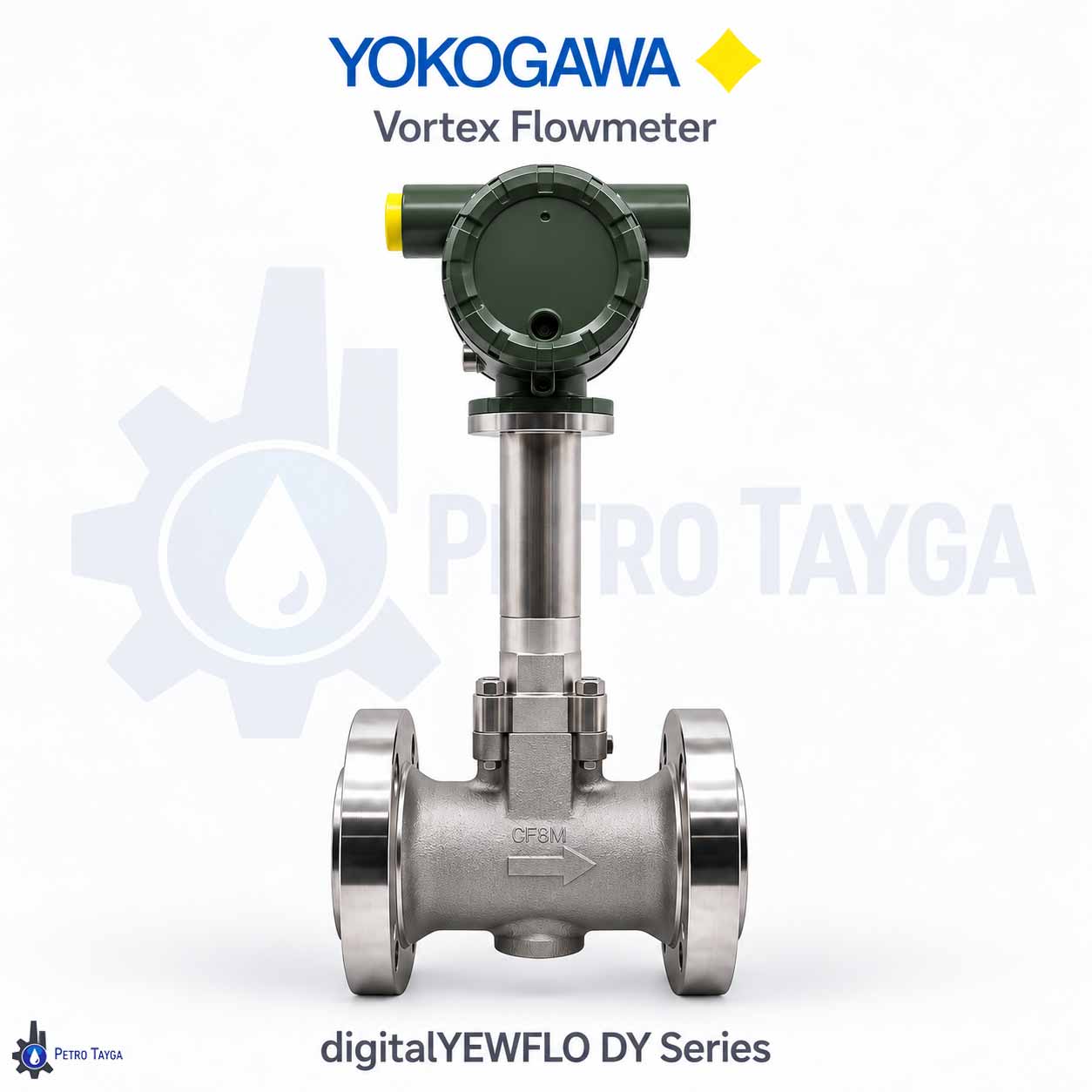

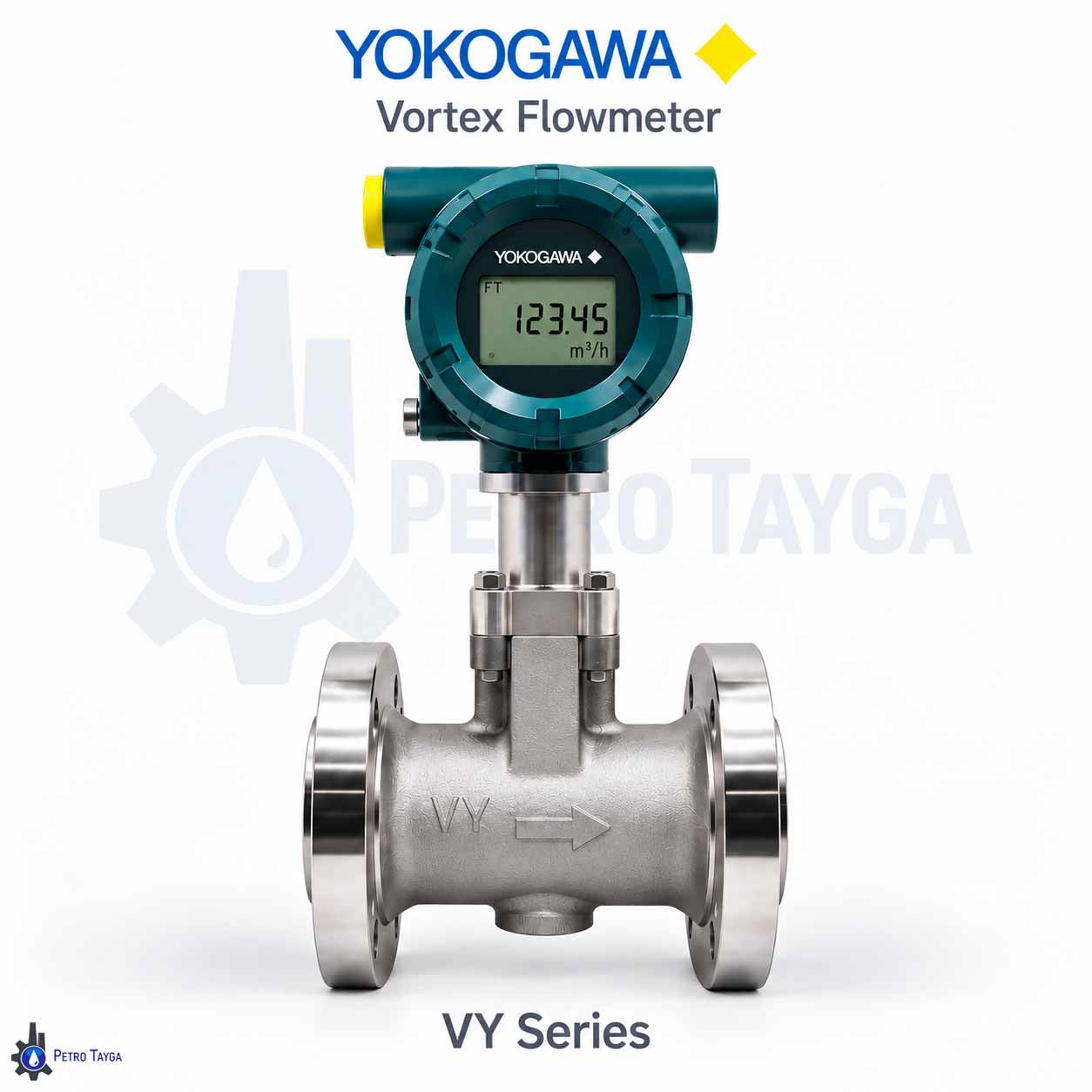

فلومترهای ورتکس یوکوگاوا در دو نسل اصلی VY و digitalYEWFLO DY شناخته میشوند. سری VY نسل جدید این خانواده است، در حالی که مدلهای DY همچنان در بسیاری از تجهیزات نصبشده و پروژههای صنعتی مورد استفاده قرار دارند.
| سایز | مدل جدید VY | مدل قدیمی DY | کاربرد رایج |
|---|---|---|---|

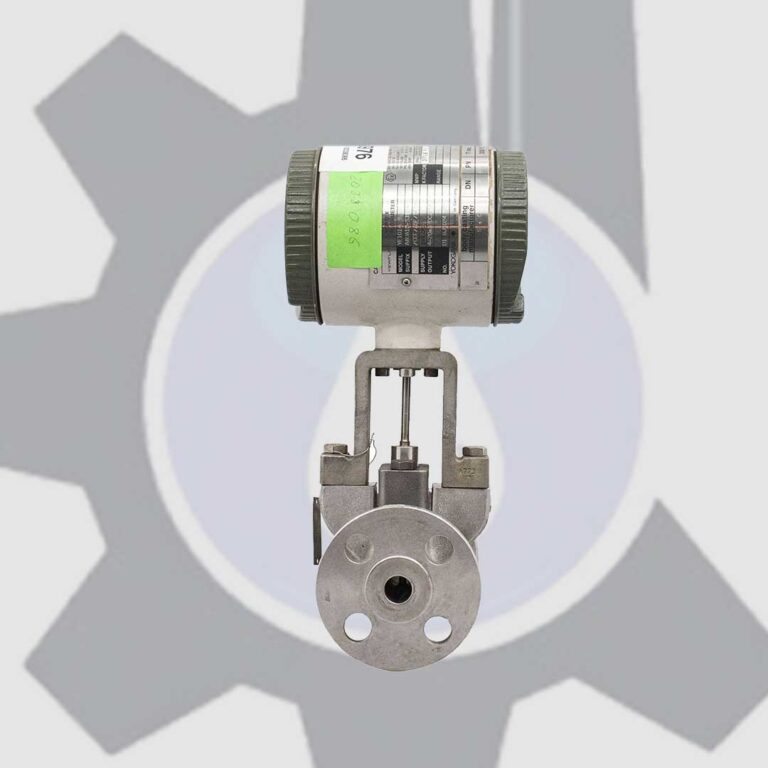

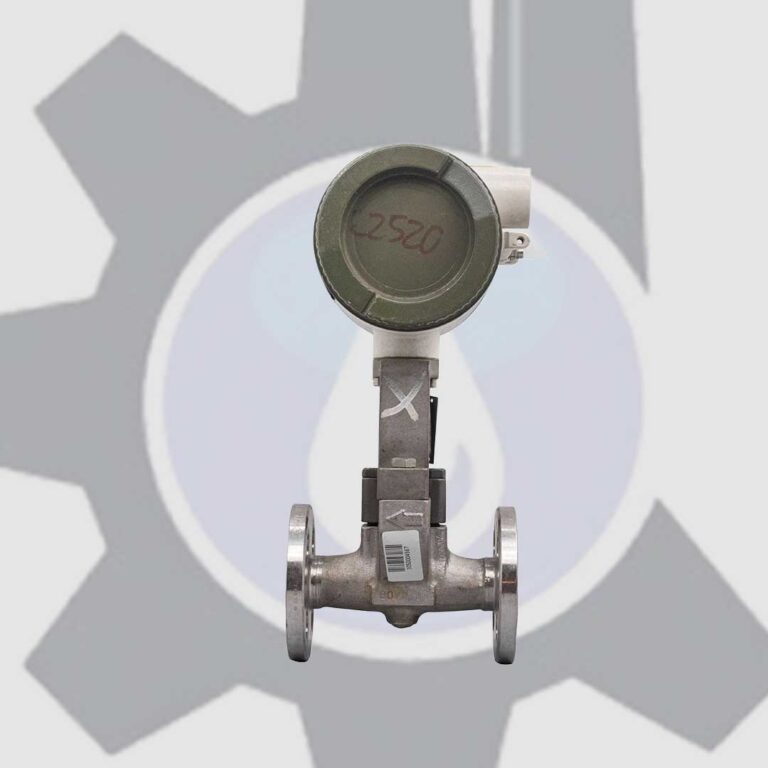

| ½ اینچ/ DN15 | VY015 | DY015 | دبیهای پایین مایع، گاز و بخار |
| 1 اینچ / DN25 | VY025 | DY025 | خطوط کوچک فرایندی، گاز و بخار |

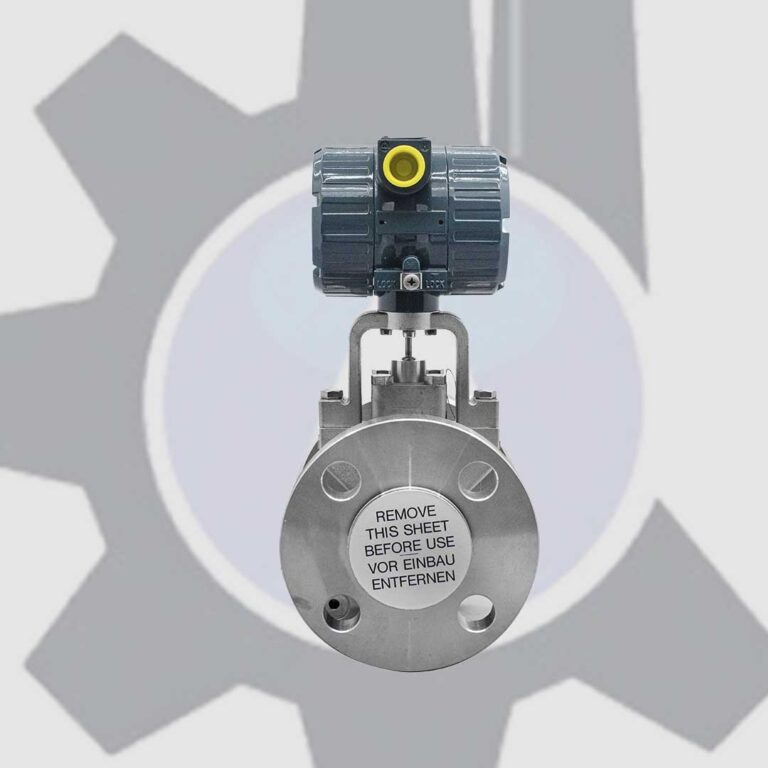

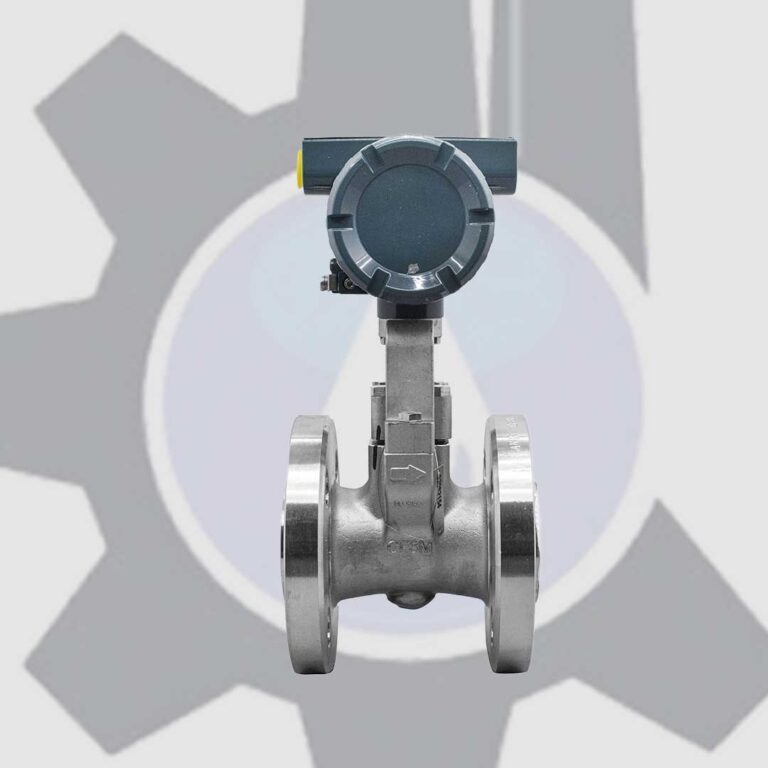

| 1½ اینچ/DN40 | VY040 | DY040 | مایعات، گاز، هوا و بخار |
| 2 اینچ/DN50 | VY050 | DY050 | خطوط عمومی فرایندی و Utility |
| 3 اینچ/DN80 | VY080 | DY080 | گاز، هوای فشرده، مایع و بخار |

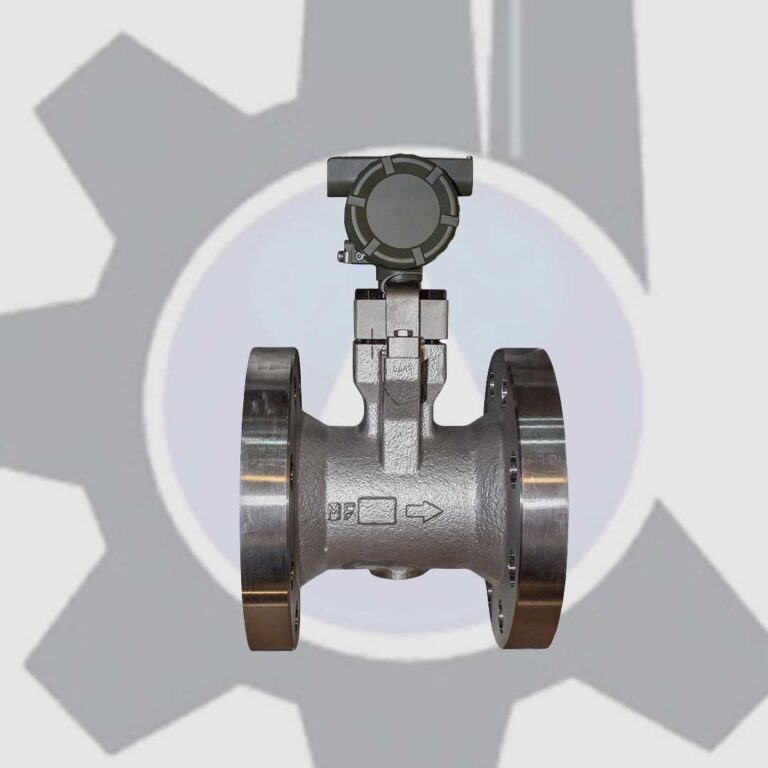

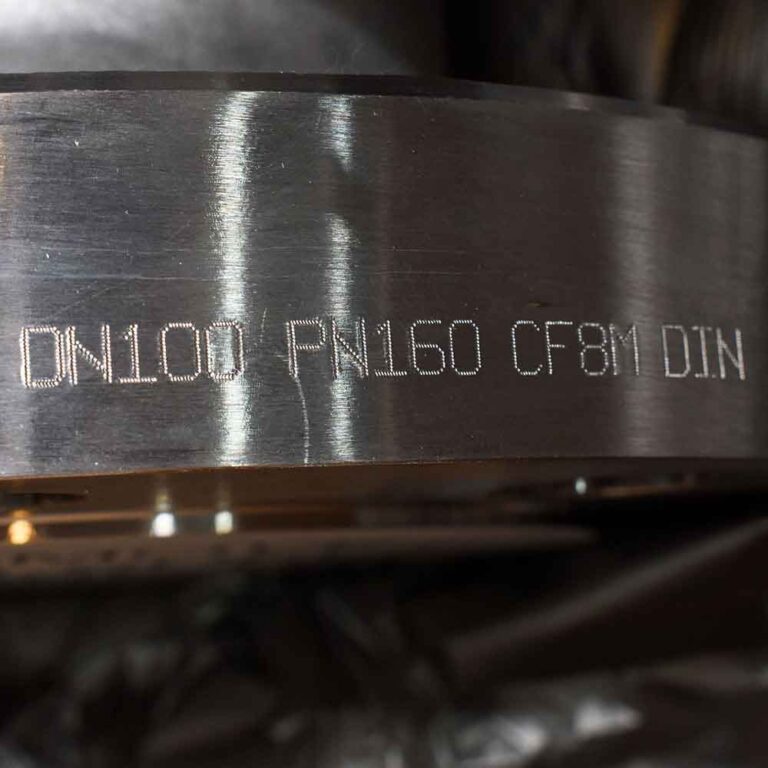

| 4 اینچ/ DN100 | VY100 | DY100 | خطوط فرایندی و بخار صنعتی |
| 6 اینچ/DN150 | VY150 | DY150 | خطوط با دبی بالاتر مایع، گاز و بخار |
| 8 اینچ/ DN200 | VY200 | DY200 | خطوط اصلی فرایندی و Utility |
| 10 اینچ/DN250 | VY250 | DY250 | دبیهای بالا در خطوط صنعتی |
| 12 اینچ/ DN300 | VY300 | DY300 | خطوط بزرگ مایع، گاز و بخار |
| 16 اینچ/ DN400 | VY400 | DY400 | خطوط اصلی با ظرفیت عبوری بالا |

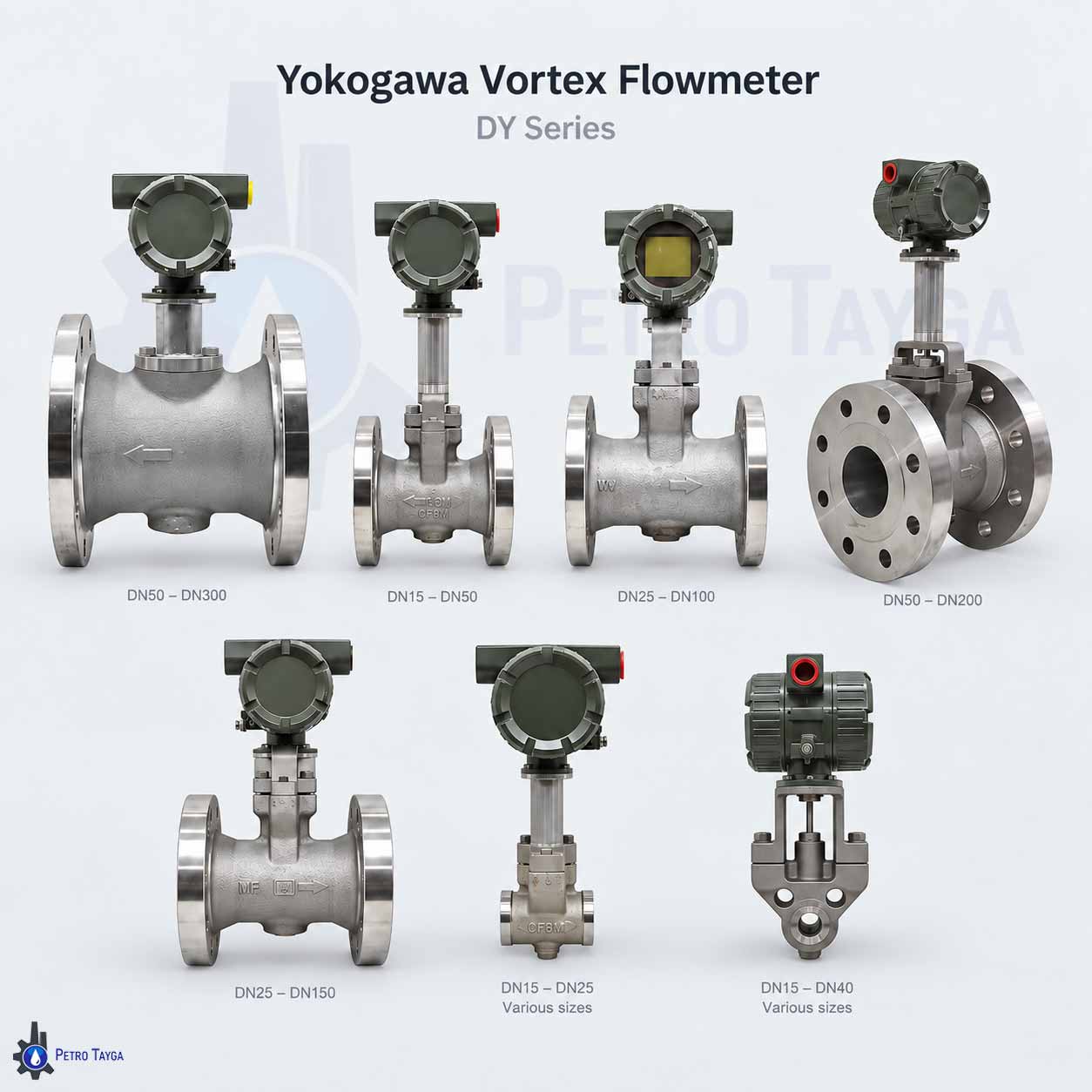

مدلهای DY015 تا DY400 در کاتالوگ رسمی digitalYEWFLO یوکوگاوا نیز فهرست شدهاند.
انواع سریهای VY و DY
| سری | انواع / Configuration |
|---|---|

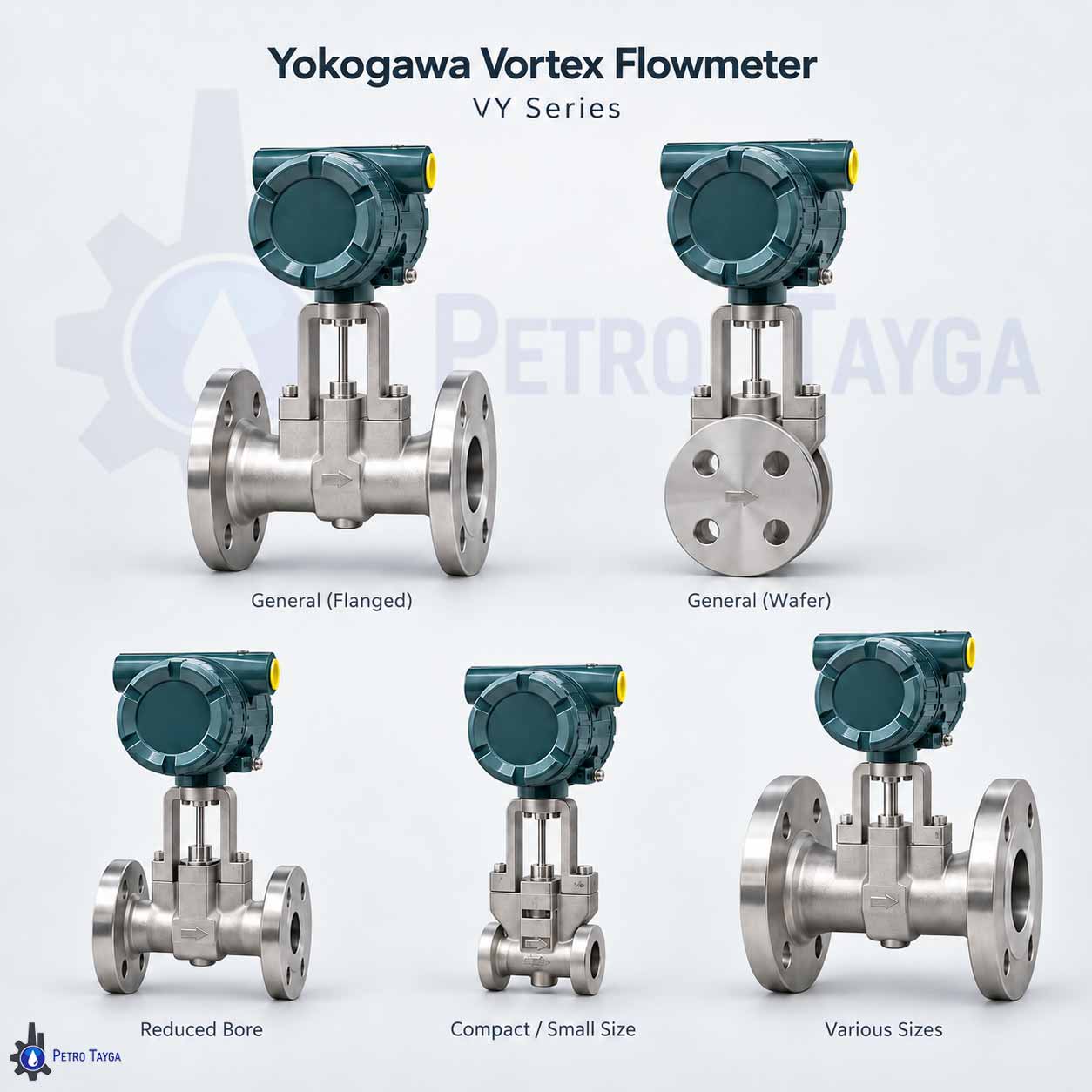

| VY Series | General، Built-in Temperature Sensor، High Temperature، Cryogenic، Reduced Bore، High Pressure، Dual-Sensor |
| DY Series | Multi-Variable، Reduced Bore /R1 و /R2، High Temperature، Cryogenic |
در سری DY، نسخه Multi-Variable دارای سنسور داخلی Pt1000 است و نسخه Reduced Bore نیز با Optionهای /R1 و /R2 ارائه شده است.
کاربرد فلومتر ورتکس یوکوگاوا
فلومترهای ورتکس Yokogawa برای اندازهگیری دبی سیالات مختلف در صنایع نفت و گاز، پتروشیمی، نیروگاه، تأسیسات و سایر فرایندهای صنعتی استفاده میشوند.
| کاربرد | توضیح |
|---|---|
| فلومتر بخار | بخار اشباع، بخار سوپرهیت و خطوط Utility |
| فلومتر برای گاز | Fuel Gas، نیتروژن و گازهای صنعتی |
| فلومتر برای هوا | هوای فشرده و خطوط Compressed Air |
| فلومتر مایعات | آب صنعتی، Cooling Water، Fuel Oil و مایعات فرایندی |
| Cryogenic | LNG، نیتروژن مایع و سرویسهای دمای پایین |
برای آشنایی بیشتر با تفاوت عملکرد و کاربرد فلومتر ورتکس با سایر تکنولوژیهای اندازهگیری دبی، مقاله مقایسه فلومتر کوریولیس، مگنتیک و ورتکس را در وبلاگ پترو تایگا مشاهده کنید.
فلومتر بخار یوکوگاوا
فلومتر ورتکس یوکوگاوا برای اندازهگیری بخار اشباع و بخار سوپرهیت در خطوط صنعتی و Utility کاربرد دارد. در مدلهای دارای سنسور دمای داخلی، امکان اندازهگیری همزمان دما و دبی نیز فراهم میشود.
فلومتر برای گاز
فلومتر ورتکس یوکوگاوا برای اندازهگیری Fuel Gas، نیتروژن و سایر گازهای صنعتی قابل استفاده است.
در انتخاب فلومتر برای گاز، دبی، فشار و دمای واقعی فرایند باید در کنار سایز خط بررسی شوند.
فلومتر برای هوا
فلومترهای ورتکس Yokogawa برای اندازهگیری هوا و هوای فشرده (Compressed Air) در خطوط صنعتی و Utility نیز کاربرد دارند.
برای انتخاب فلومتر برای هوا، محدوده دبی و همچنین فشار و دمای خط باید مشخص باشد.
اساس کار فلومتر ورتکس
فلومتر ورتکس با ایجاد گردابههای Kármán در پشت Vortex Shedder Bar کار میکند. فرکانس این گردابهها متناسب با سرعت جریان است و فلومتر بر اساس آن دبی مایع، گاز، هوا یا بخار را محاسبه میکند.
کالیبراسیون و Verification فلومتر ورتکس یوکوگاوا
فلومترهای Yokogawa دارای قابلیتهای تشخیص وضعیت و بررسی عملکرد تجهیز هستند. در سری VY قابلیتهای Verification و Diagnostics توسعه یافتهاند و در سری DY نیز Self-Diagnostics برای تشخیص شرایطی مانند لرزش زیاد خط و Pulsating Flow وجود دارد.
در صورت نیاز به Calibration Certificate یا Verification Report، این مدارک بهتر است هنگام سفارش مشخص شوند.
خرید فلومتر ورتکس یوکوگاوا
برای خرید فلومتر ورتکس یوکوگاوا و دریافت پیشنهاد فنی مناسب، اطلاعاتی مانند نوع سیال، دبی، فشار، دما، سایز خط و شرایط فرایندی بررسی میشود.
پترو تایگا امکان بررسی و تأمین مدلهای جدید Yokogawa VY Series و همچنین مدلهای digitalYEWFLO DY برای Replacement و پروژههای صنعتی را فراهم میکند.
جهت بررسی سایر مدلها و برندهای تجهیزات اندازهگیری دبی میتوانید از صفحه فلومتر پترو تایگا نیز استفاده کنید.
جهت ثبت سفارش از طریق سایت پترو تایگا اقدام فرمایید. کارشناسان ما در سریعترین زمان با شما تماس خواهند گرفت.
مزایای خرید از پترو تایگا
- ضمانت اصالت و تأمین کالا مطابق مشخصات فنی پروژه
- تأمین پروژهای و امکان عقد قرارداد برای پروژههای صنعتی
- مشاوره فنی برای انتخاب و سایزینگ فلومتر ورتکس، فلومتر بخار و فلومتر گاز
- ارائه کاتالوگ، دیتاشیت و مدارک فنی و مهندسی
- همکاری در بازرسی کالا، تست عملکرد و بررسی متریال
- ارائه پیشنهاد فنی و تجاری و استعلام قیمت فلومتر ورتکس یوکوگاوا
- شرایط پرداخت نقدی، چک، اعتباری و بلندمدت بر اساس توافق
جهت ثبت سفارش از طریق سایت پترو تایگا اقدام فرمایید. کارشناسان ما در سریعترین زمان با شما تماس خواهند گرفت.
برای دریافت قیمت فلومتر ورتکس یوکوگاوا، شرایط فروش و اطلاعات فنی Yokogawa VY Series با کارشناسان پترو تایگا تماس بگیرید.
