کاتالوگ ترانسمیتر فشار روزمونت سری 3051
دانلود فایلترانسمیتر روزمونت 3051 | Rosemount 3051
ترانسمیتر روزمونت 3051 (Rosemount 3051 Pressure Transmitter) یکی از خانوادههای شناختهشده ترانسمیتر فشار Emerson است که برای اندازهگیری فشار، اختلاف فشار، سطح و دبی در صنایع فرایندی مورد استفاده قرار میگیرد.
ترانسمیتر فشار روزمونت 3051 در مدلهای مختلف Gauge، Absolute و Differential Pressure عرضه میشود و انتخاب مدل مناسب به نوع اندازهگیری، Range، شرایط فرایند و Configuration مورد نیاز پروژه بستگی دارد.
برای مشاهده سایر سریها و تجهیزات این برند میتوانید به صفحه ترانسمیتر روزمونت مراجعه کنید.

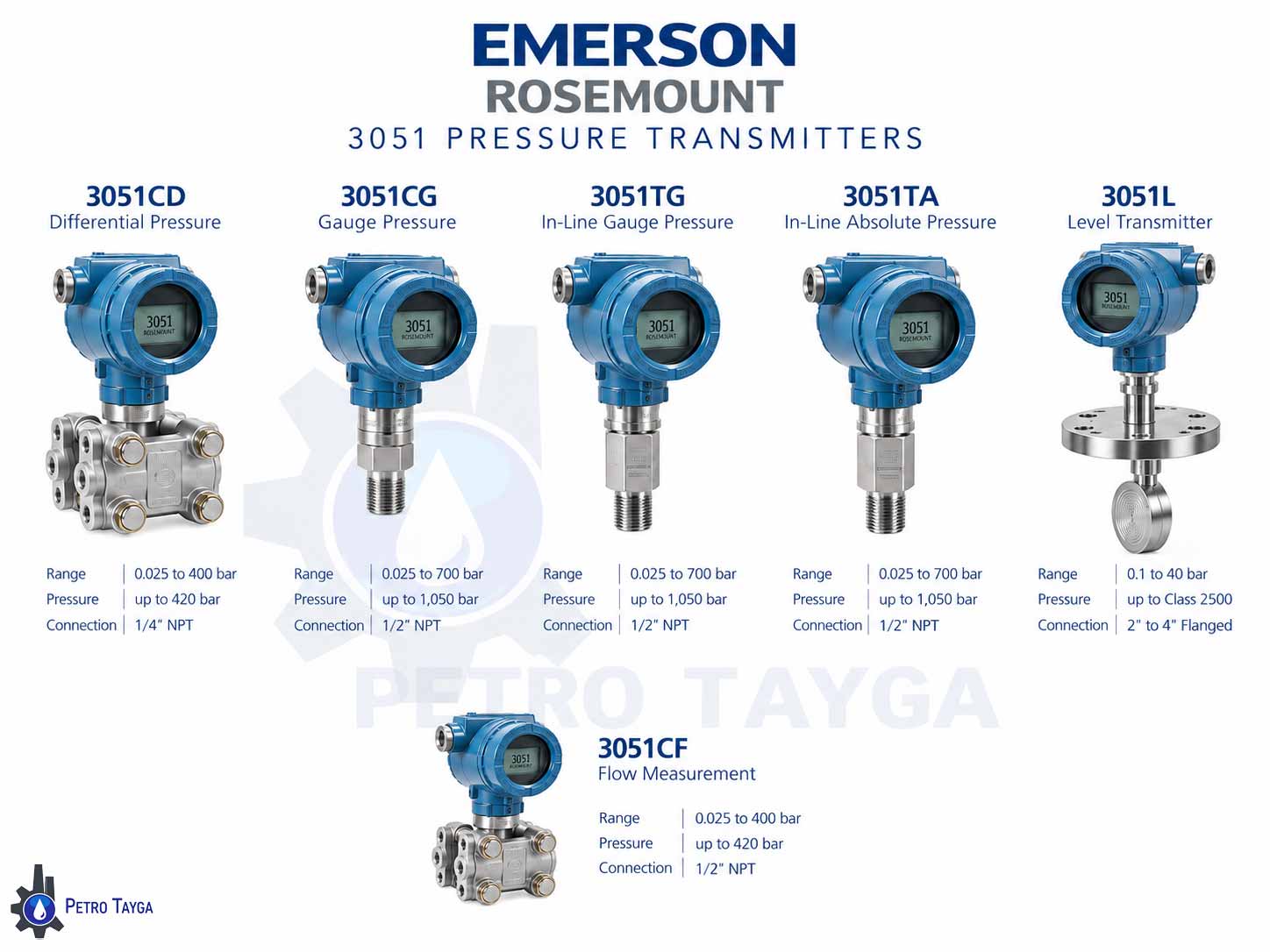

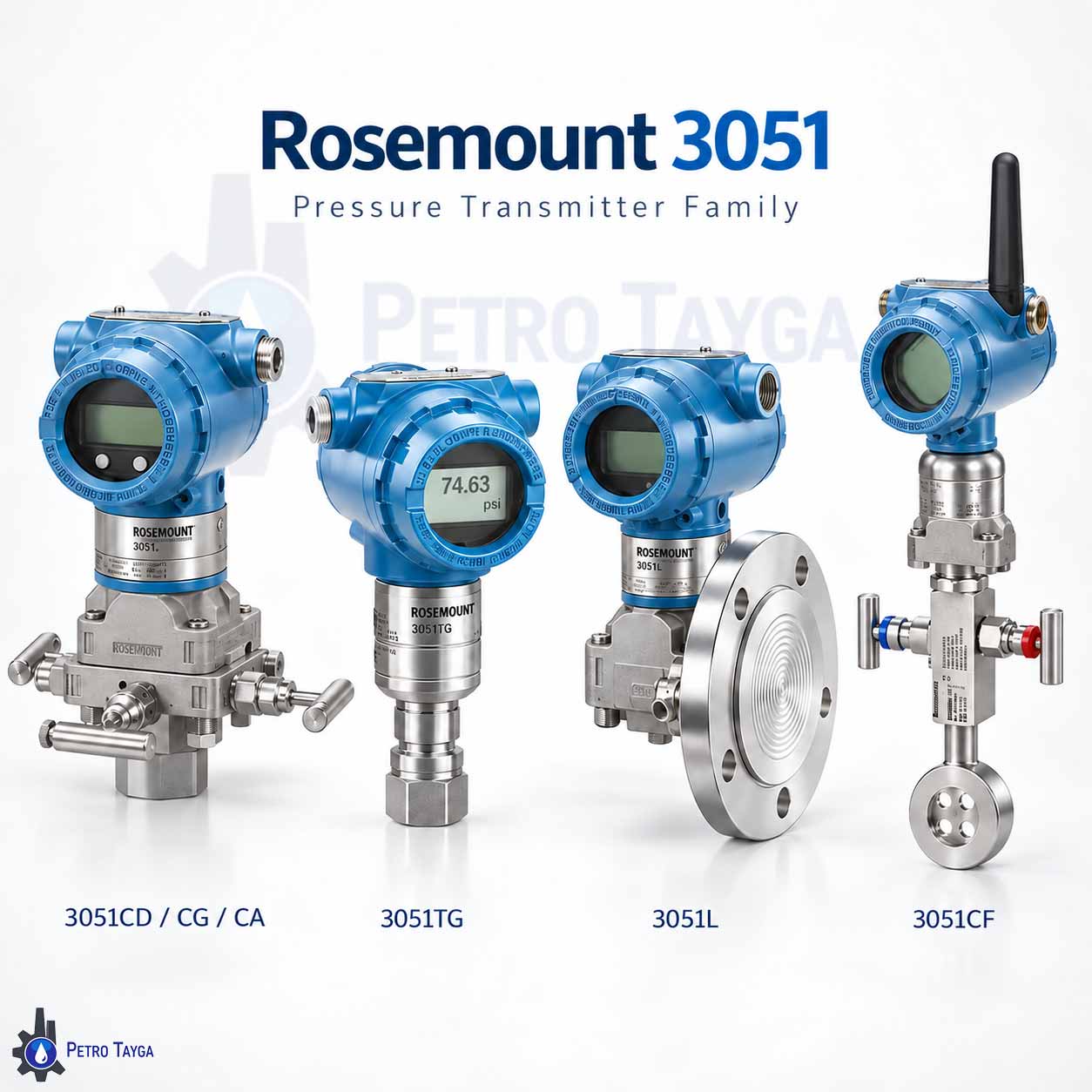

مدلهای ترانسمیتر روزمونت 3051
خانواده ترانسمیتر روزمونت مدل 3051 شامل مدلهای مختلفی است که هرکدام برای نوع مشخصی از اندازهگیری طراحی شدهاند.
| مدل | نوع اندازهگیری | کاربرد اصلی |
|---|---|---|
| 3051CD | Differential Pressure | اختلاف فشار، Flow و Level |
| 3051CG | Gauge Pressure | فشار گیج |
| 3051CA | Absolute Pressure | فشار مطلق |
| 3051TG | In-Line Gauge | فشار گیج خط |
| 3051TA | In-Line Absolute | فشار مطلق |
| 3051L | Level | اندازهگیری سطح |
| 3051CF | DP Flow | اندازهگیری دبی |

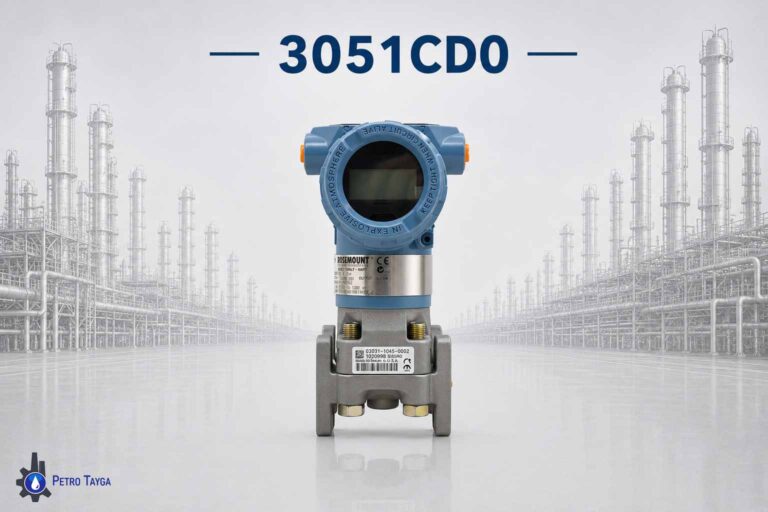

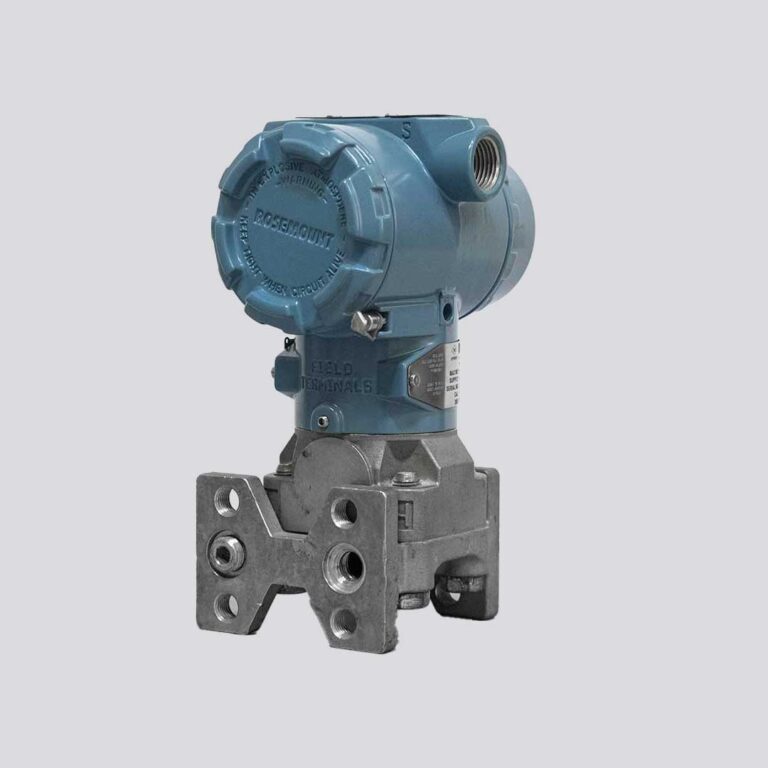

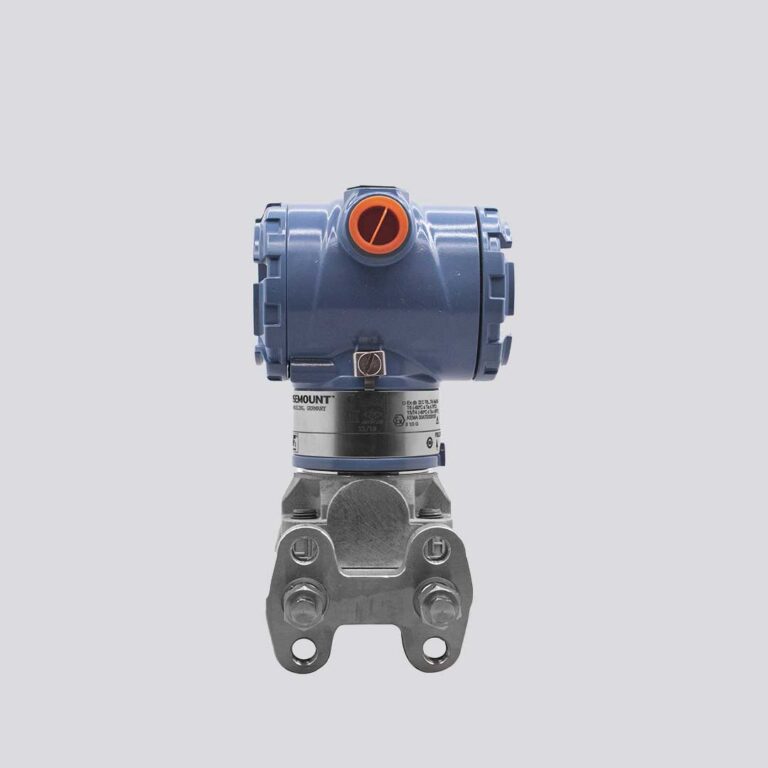

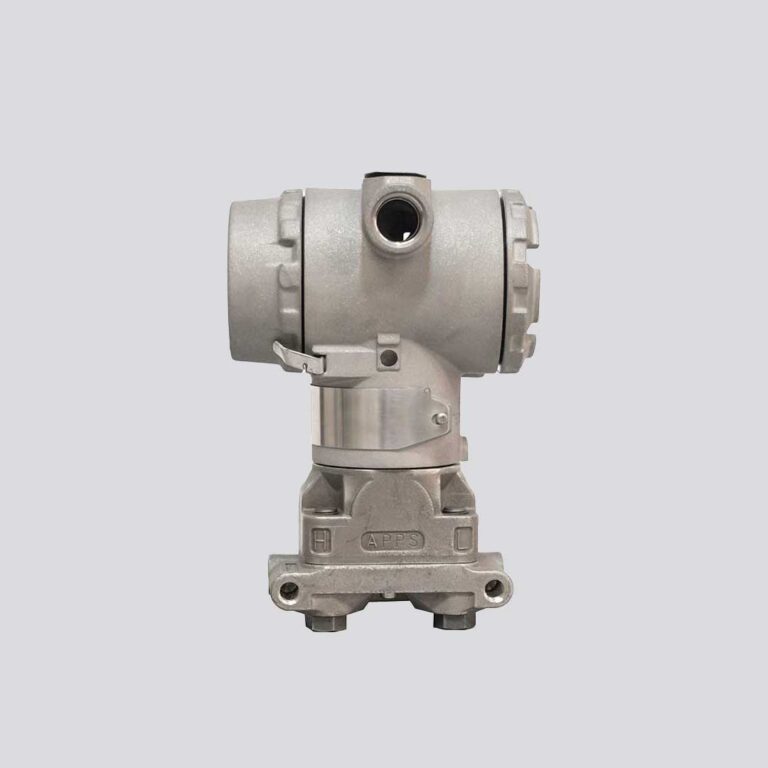

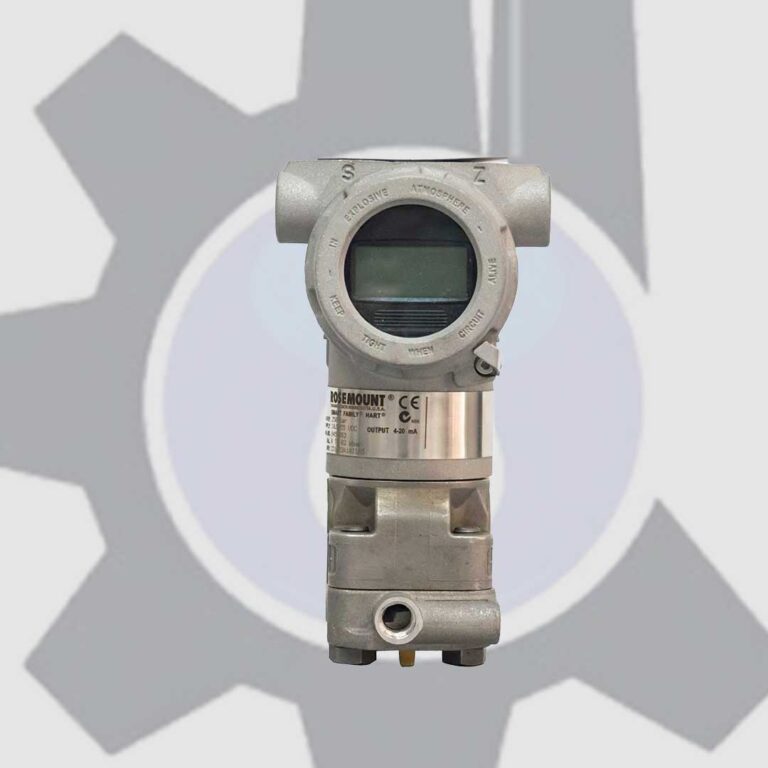

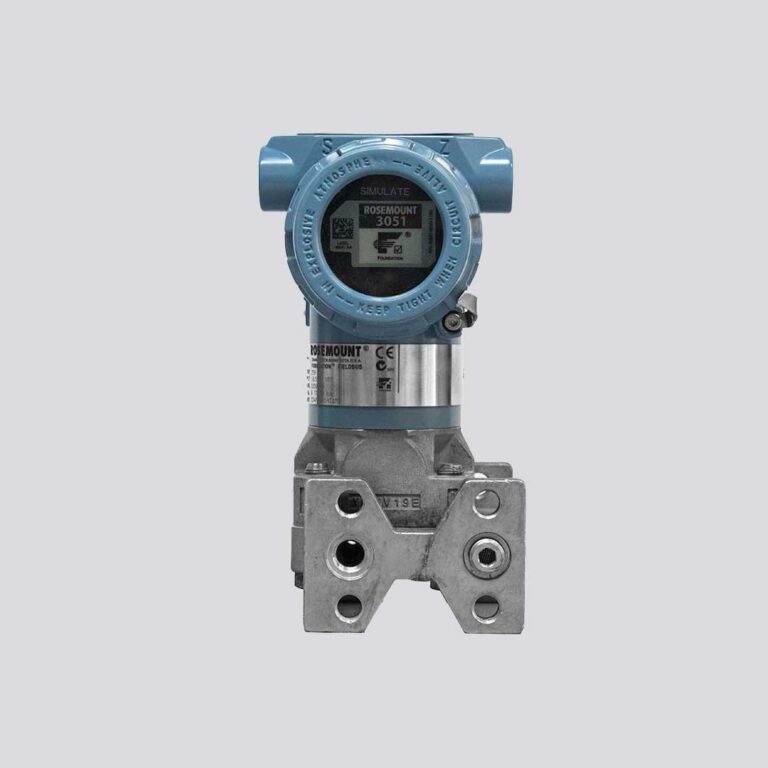

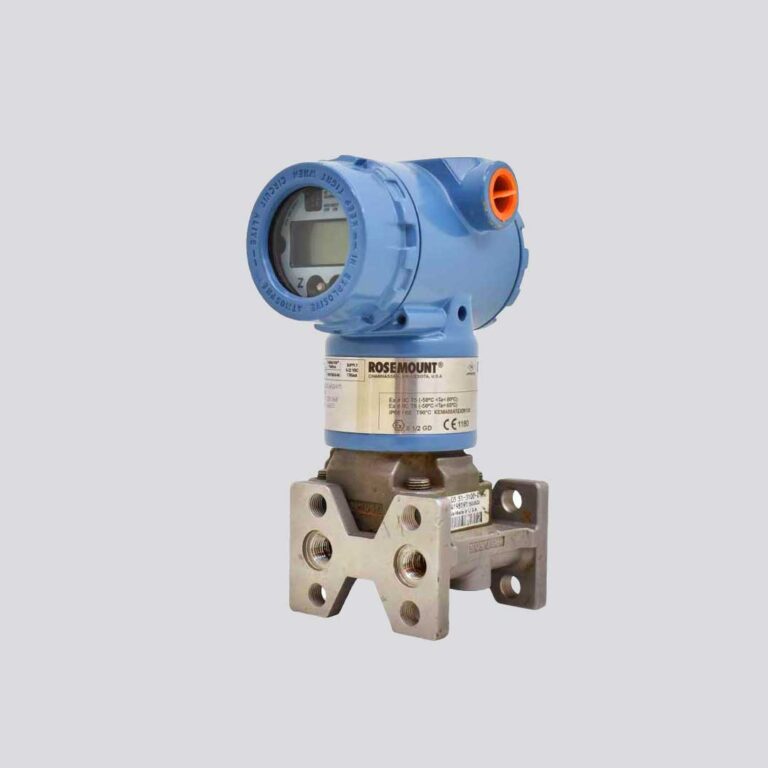

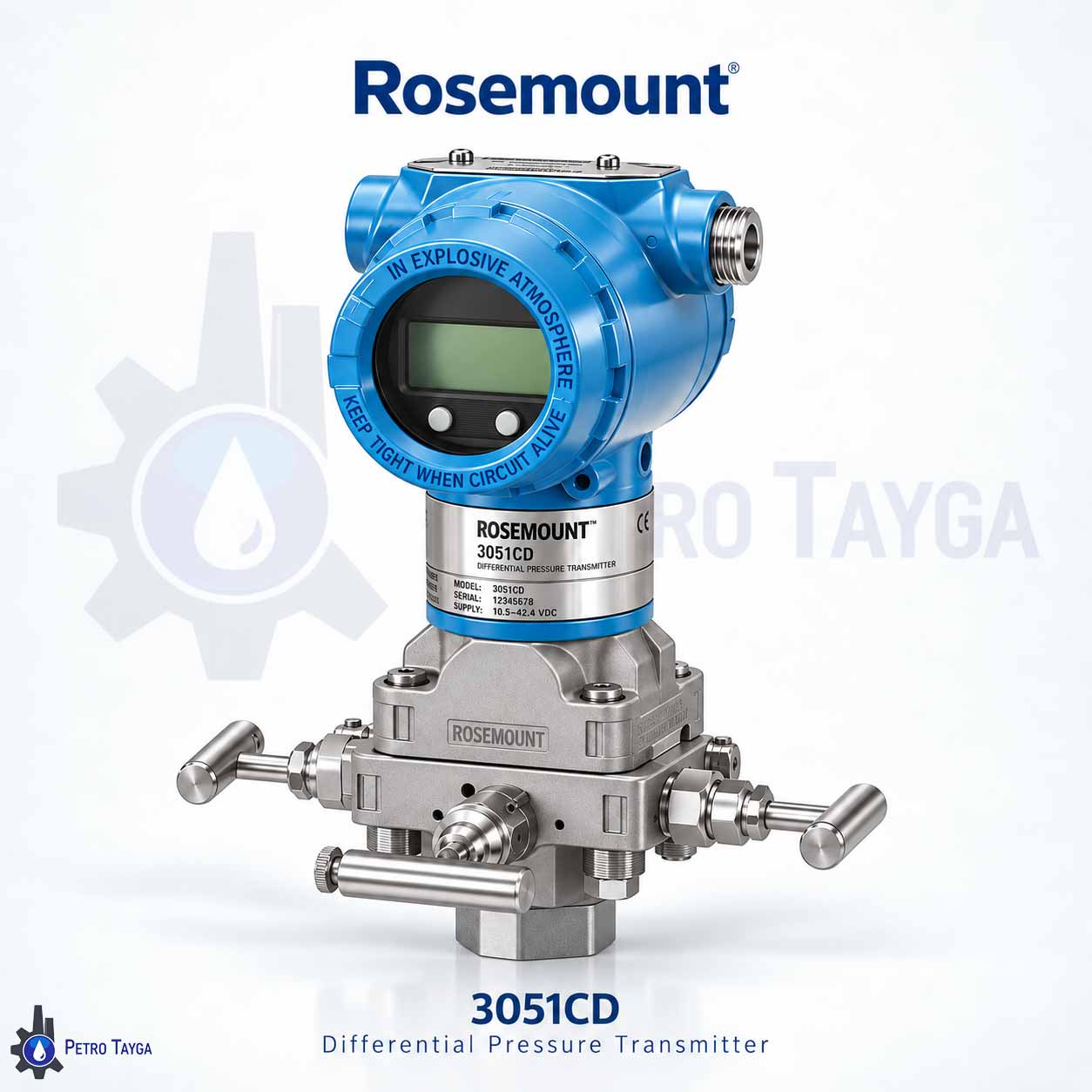

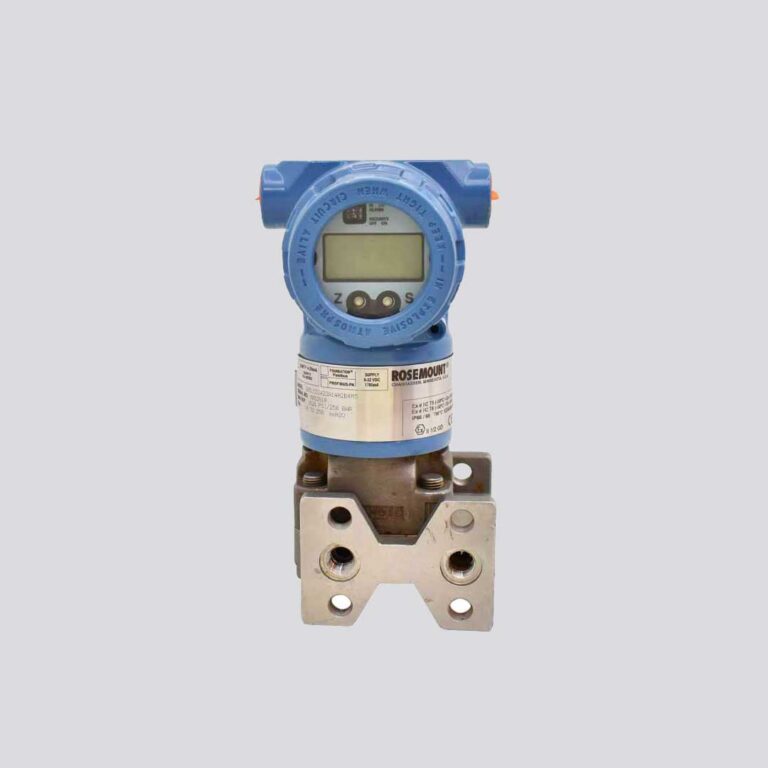

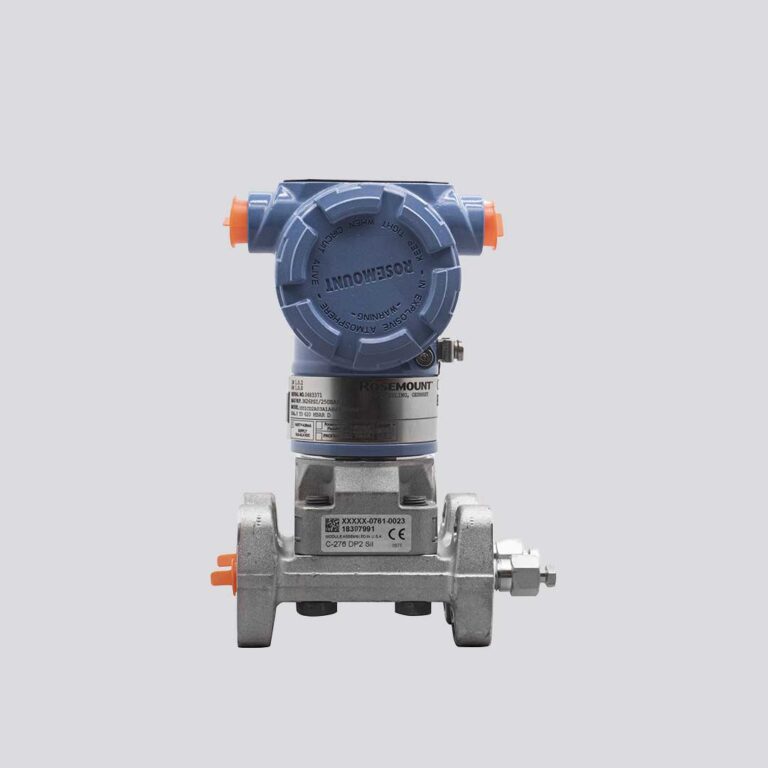

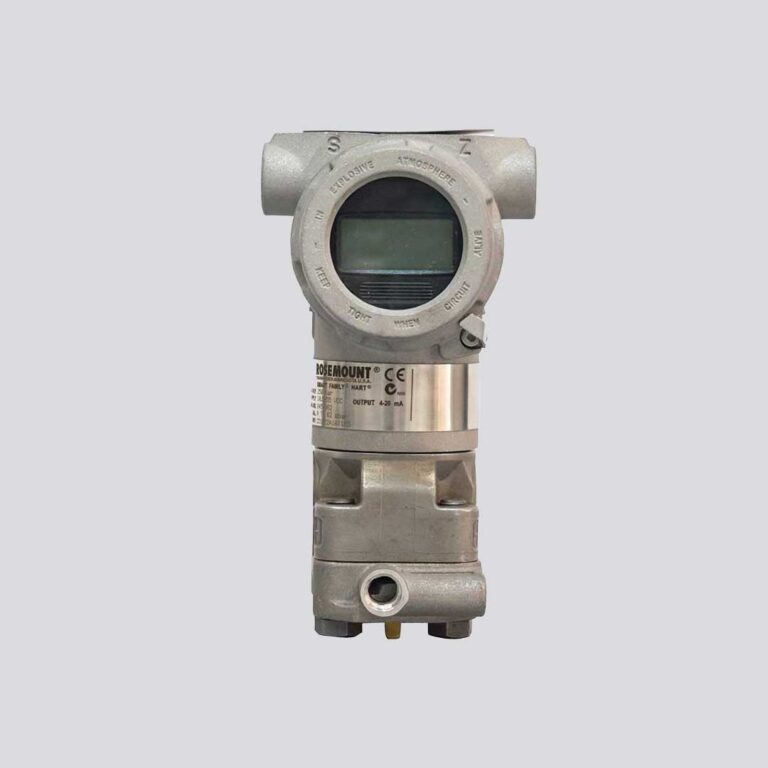

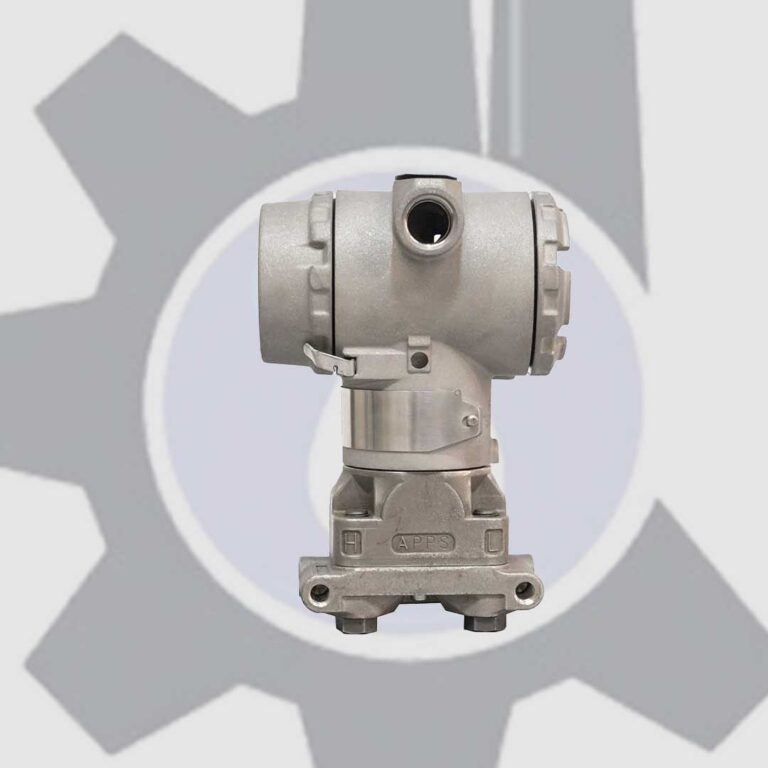

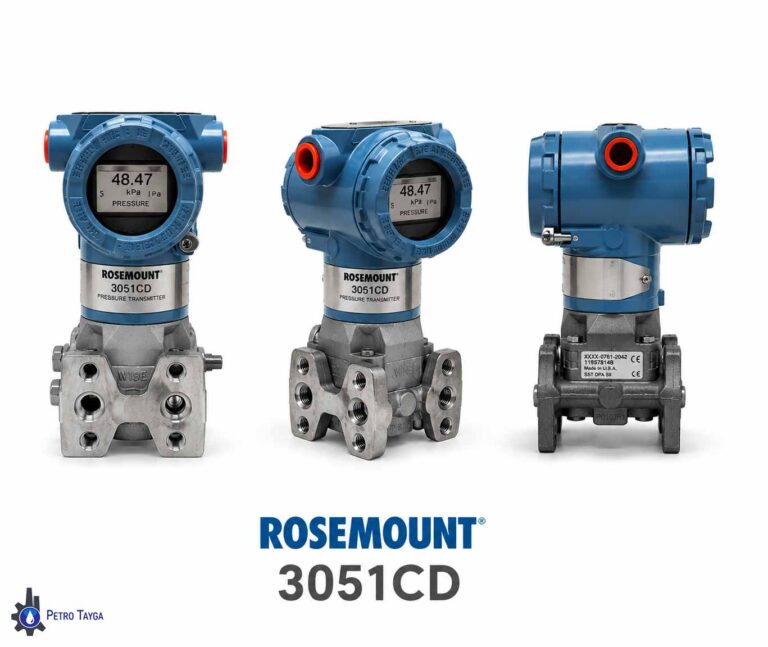

ترانسمیتر روزمونت 3051CD
Rosemount 3051CD مدل Differential Pressure خانواده 3051 با ساختار Coplanar است و برای اندازهگیری اختلاف فشار و کاربردهای DP استفاده میشود.
| مشخصه | توضیح |
|---|---|
| Measurement | Differential Pressure |
| Structure | Coplanar |
| کاربرد | DP، Level، Flow |

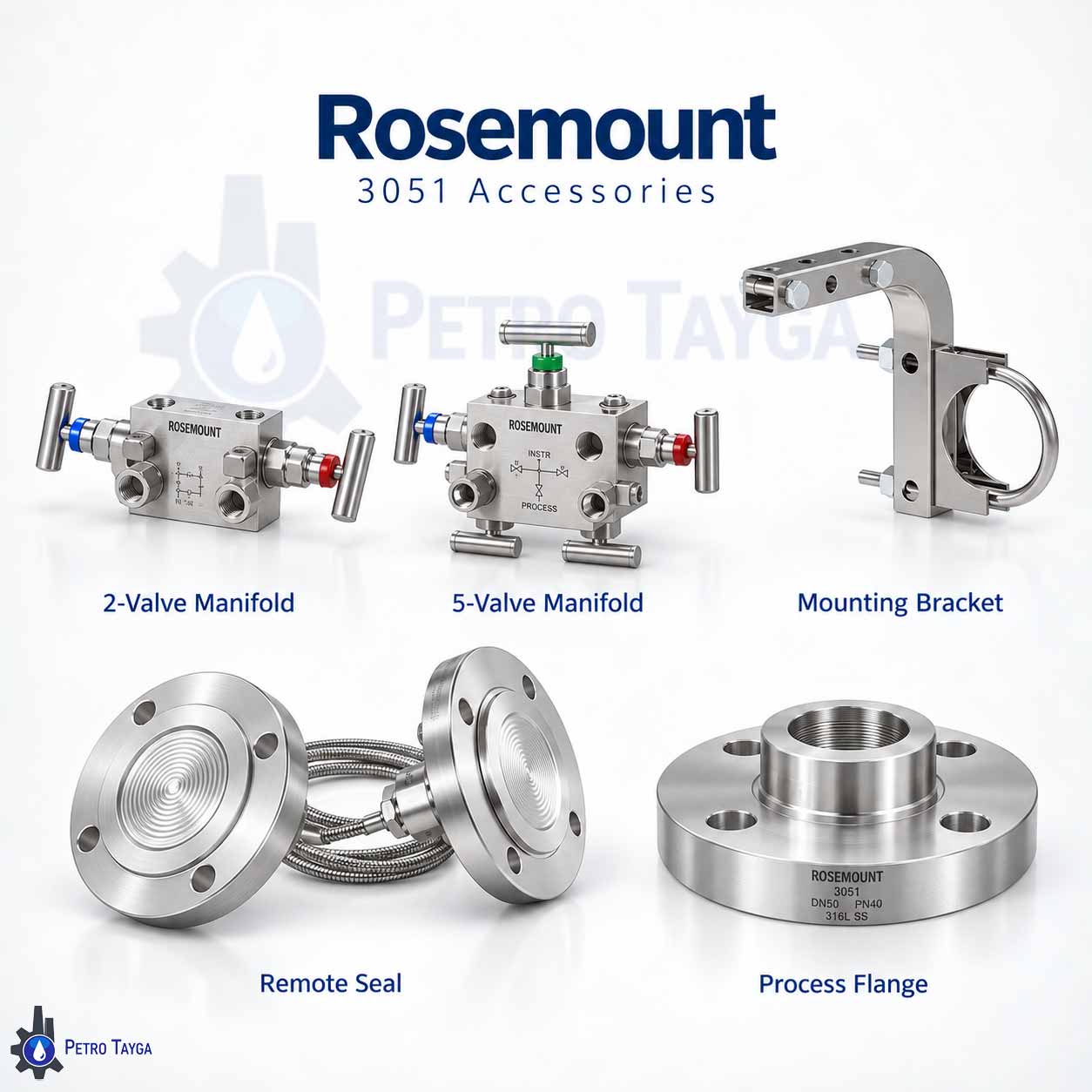

| تجهیزات جانبی | Manifold، Remote Seal، Primary Element |
این مدل در سیستمهای اندازهگیری دبی میتواند همراه با تجهیزاتی مانند Orifice Plate یا Annubar استفاده شود.
ترانسمیتر فشار روزمونت 3051CG
Rosemount 3051CG برای اندازهگیری Gauge Pressure یا فشار نسبت به فشار اتمسفر استفاده میشود.
| مشخصه | توضیح |
|---|---|
| Measurement | Gauge Pressure |
| Structure | Coplanar |
| کاربرد | فشار خطوط و تجهیزات فرایندی |
| تجهیزات جانبی | Manifold، Process Flange، Seal |
Range، متریال و نوع اتصال این مدل بر اساس شرایط فرایندی انتخاب میشود.
ترانسمیتر روزمونت 3051CA
Rosemount 3051CA برای اندازهگیری Absolute Pressure یا فشار مطلق طراحی شده است.
| مشخصه | توضیح |
|---|---|
| Measurement | Absolute Pressure |
| Structure | Coplanar |
| کاربرد | اندازهگیری فشار مطلق |
| انتخاب بر اساس | Range و شرایط فرایند |
در انتخاب این مدل باید مشخص باشد که فشار مورد نیاز پروژه از نوع Absolute است.

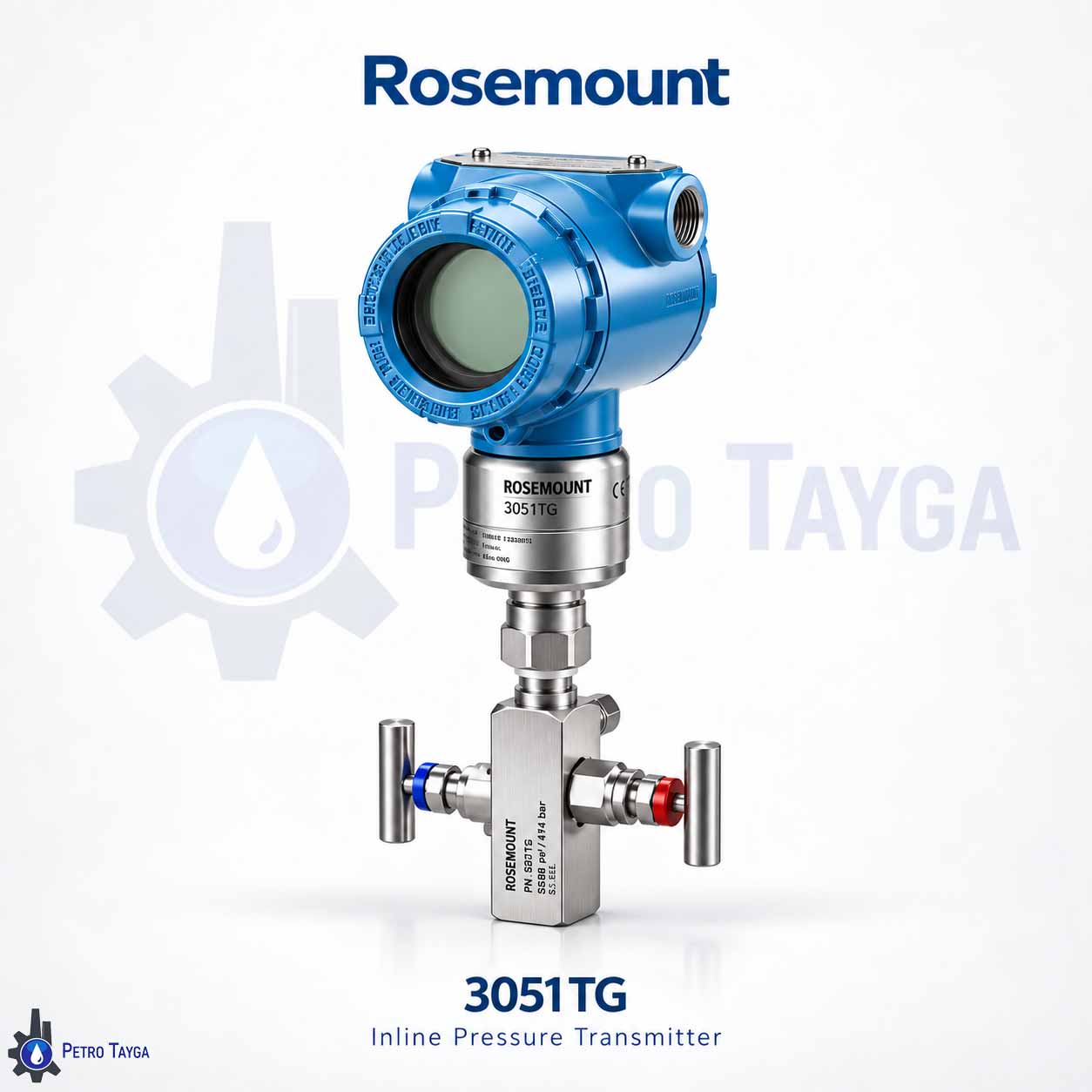

ترانسمیتر فشار روزمونت 3051TG
ترانسمیتر فشار روزمونت 3051TG یکی از مدلهای پرکاربرد خانواده Rosemount 3051 برای اندازهگیری فشار گیج و نصب مستقیم روی فرایند است.
| مشخصه | توضیح |
|---|---|
| Measurement | Gauge Pressure |
| Structure | In-Line |
| کاربرد | فشار خطوط، مخازن و تجهیزات |
| نصب | مستقیم روی Process |
این مدل با Configuration مناسب برای سرویسهای نفت، گاز، آب، بخار و سایر سیالات فرایندی قابل انتخاب است.
ترانسمیتر روزمونت 3051TA
Rosemount 3051TA از خانواده In-Line بوده و برای اندازهگیری Absolute Pressure استفاده میشود.
| مشخصه | توضیح |
|---|---|
| Measurement | Absolute Pressure |
| Structure | In-Line |
| کاربرد | اندازهگیری فشار مطلق |
| تفاوت با 3051TG | Absolute بهجای Gauge |

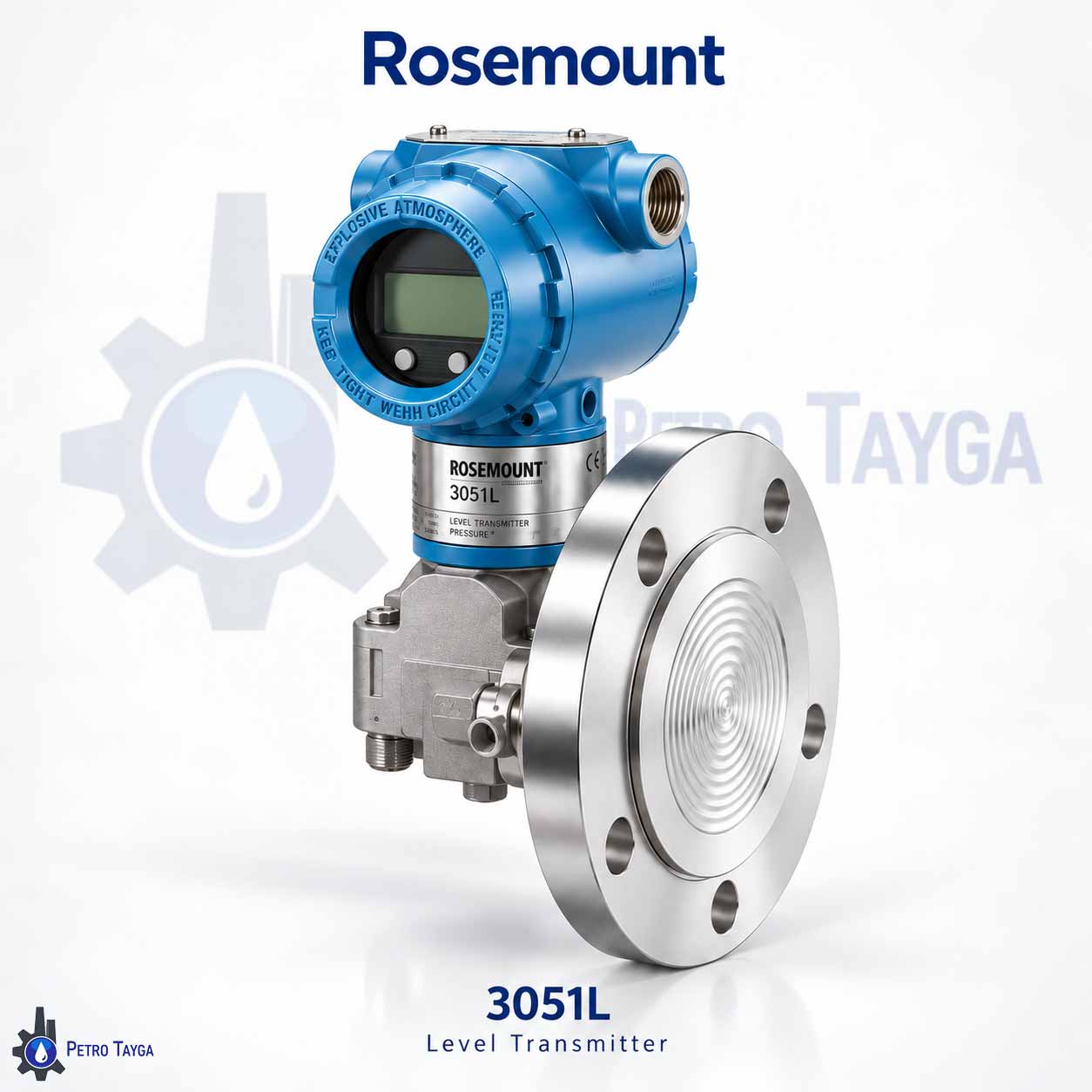

لول ترانسمیتر روزمونت 3051L
Rosemount 3051L برای اندازهگیری سطح مایعات در Tank و Vessel مورد استفاده قرار میگیرد.
| مشخصه | توضیح |
|---|---|
| Measurement | Level |
| کاربرد | مخازن و Vesselها |
| Process Connection | Flanged / Seal Configuration |
| انتخاب بر اساس | فشار، دما، چگالی و ارتفاع مخزن |
نوع Seal، Fill Fluid و متریال این مدل با توجه به سیال و شرایط مخزن انتخاب میشود.

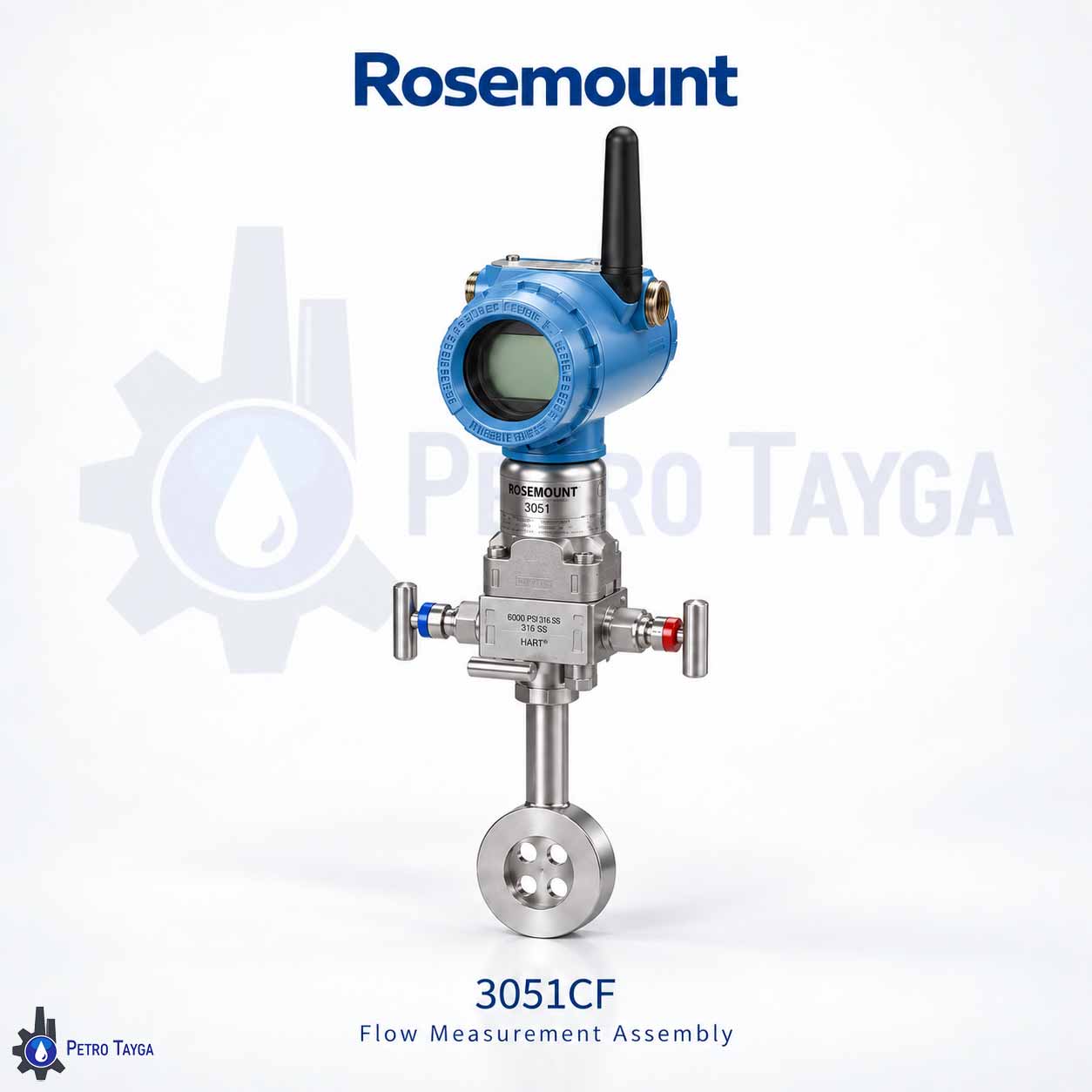

ترانسمیتر روزمونت 3051 برای اندازهگیری دبی
خانواده Rosemount 3051 در سیستمهای Differential Pressure Flow Measurement نیز همراه با Primary Element مناسب استفاده میشود.
| مدل | Primary Element | کاربرد |
|---|---|---|
| 3051CFA | Annubar | اندازهگیری دبی |
| 3051CFC | Compact Conditioning Orifice | اندازهگیری DP Flow |
| 3051CFP | Integral Orifice | اندازهگیری دبی، بهویژه در خطوط کوچکتر |
انتخاب این مدلها بر اساس دبی، سایز خط، فشار، دما و نوع سیال انجام میشود.
تفاوت Coplanar و In-Line در Rosemount 3051
دو ساختار مهم در خانواده ترانسمیتر روزمونت مدل 3051 شامل Coplanar و In-Line هستند.
| ساختار | مدلها | ویژگی |
|---|---|---|
| Coplanar | 3051CD، 3051CG، 3051CA | مناسب Pressure، DP، Level و Flow |
| In-Line | 3051TG، 3051TA | مناسب نصب مستقیم روی خط یا مخزن |
ساختار Coplanar انعطاف بیشتری برای اتصال به Manifold، Remote Seal و تجهیزات DP دارد، در حالی که ساختار In-Line برای نصب مستقیم روی فرایند طراحی شده است.
مشخصات فنی ترانسمیتر روزمونت 3051
مشخصات دقیق ترانسمیتر روزمونت 3051 بر اساس مدل و Configuration انتخابشده متفاوت است.
| مشخصه | توضیحات |
|---|---|
| Manufacturer / Brand | Emerson Rosemount |
| Series | 3051 |
| Measurement | Pressure / Differential Pressure / Level / Flow |
| Pressure Type | Gauge / Absolute / Differential |
| Structure | Coplanar / In-Line / Level |
| Output | 4–20 mA در Configurationهای مربوطه |
Range، متریال، اتصال فرایندی و سایر Optionها بر اساس مدل و شرایط فنی پروژه انتخاب میشوند.
کاربرد ترانسمیتر فشار روزمونت 3051
ترانسمیتر فشار روزمونت 3051 در صنایع نفت و گاز، پالایشگاه، پتروشیمی، نیروگاه، صنایع شیمیایی، آب و فاضلاب و سایر واحدهای فرایندی مورد استفاده قرار میگیرد.
| کاربرد | مدلهای متداول |
|---|---|
| فشار خط | 3051TG / 3051CG |
| فشار مطلق | 3051TA / 3051CA |
| اختلاف فشار | 3051CD |
| Level | 3051CD / 3051L |
| Flow | 3051CD / 3051CF |
برای مشاهده سایر برندها و مدلهای این گروه میتوانید به بخش ترانسمیتر فشار پترو تایگا مراجعه کنید.
قیمت ترانسمیتر روزمونت 3051
قیمت ترانسمیتر روزمونت 3051 به مدل، Range، متریال، نوع اتصال و Optionهای انتخابشده بستگی دارد.
برای استعلام قیمت ترانسمیتر فشار روزمونت 3051 بهتر است Model Code کامل یا Datasheet تجهیز ارسال شود.
خرید ترانسمیتر روزمونت 3051
برای خرید ترانسمیتر روزمونت 3051 میتوانید Model Code، Datasheet، مشخصات فنی پروژه یا عکس Nameplate تجهیز را جهت بررسی ارسال کنید.
جهت ثبت سفارش و استعلام قیمت ترانسمیتر روزمونت 3051 از طریق سایت پترو تایگا اقدام فرمایید. کارشناسان ما پس از بررسی مشخصات فنی جهت ارائه پیشنهاد با شما تماس خواهند گرفت.
