کاتالوگ فلومتر ورتکس ABB مدل FSV430
دانلود فایلفلومتر ورتکس ABB | ABB Vortex Flow Meter
فلومتر ورتکس ABB یا فلومتر گردابی ABB برای اندازهگیری دبی گاز، هوای فشرده و بخار در خطوط صنعتی استفاده میشود. سری VortexMaster شرکت ABB با پردازش دیجیتال سیگنال و کاهش اثر ارتعاشات خط، برای اندازهگیری پایدار جریان در شرایط مختلف فرایندی طراحی شده است.
این تجهیزات در کاربردهایی مانند فلومتر برای گاز، فلومتر برای هوا و فلومتر بخار استفاده میشوند. مدلهای اصلی نسل جدید ABB شامل VortexMaster FSV430 و VortexMaster FSV450 هستند و FV4000 نیز از نسل قبلی فلومترهای ورتکس ABB محسوب میشود.
برای مشاهده سایر تجهیزات اندازهگیری جریان میتوانید محصولات دسته فلومتر پترو تایگا را نیز بررسی کنید.
اساس کار فلومتر ورتکس
اساس کار فلومتر ورتکس بر تشکیل گردابههای Kármán در پشت یک مانع ثابت یا Bluff Body داخل مسیر جریان است. هنگام عبور سیال، گردابهها بهصورت متناوب تشکیل میشوند و فرکانس ایجاد آنها با سرعت جریان ارتباط دارد.
در نحوه عملکرد فلومتر ورتکس، سنسور این گردابهها را تشخیص میدهد و ترانسمیتر با پردازش سیگنال، مقدار دبی را محاسبه میکند. پردازش دیجیتال سیگنال در سری VortexMaster نیز به کاهش اثر لرزش خط و نویز فرایندی کمک میکند.

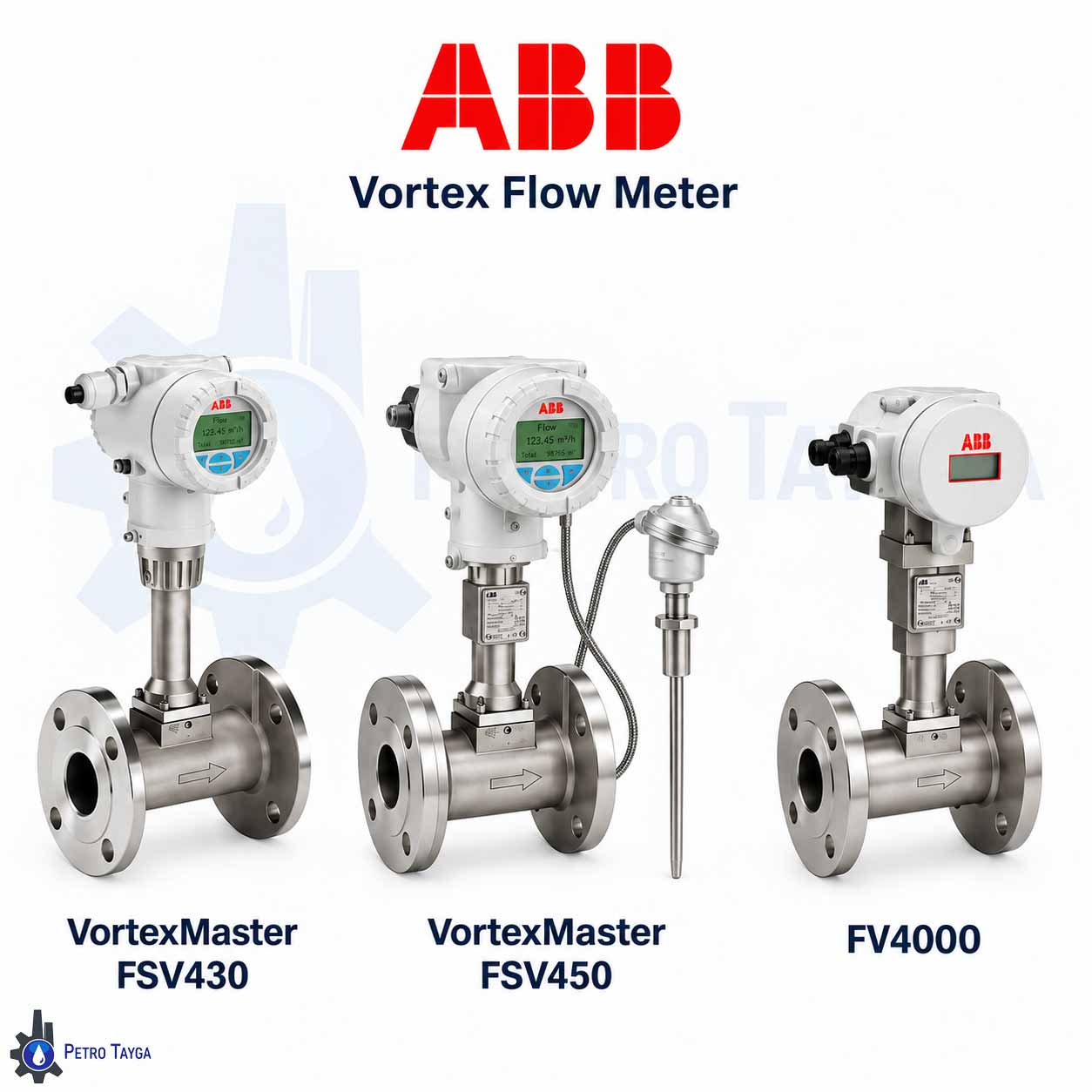

مدلهای فلومتر ورتکس ABB

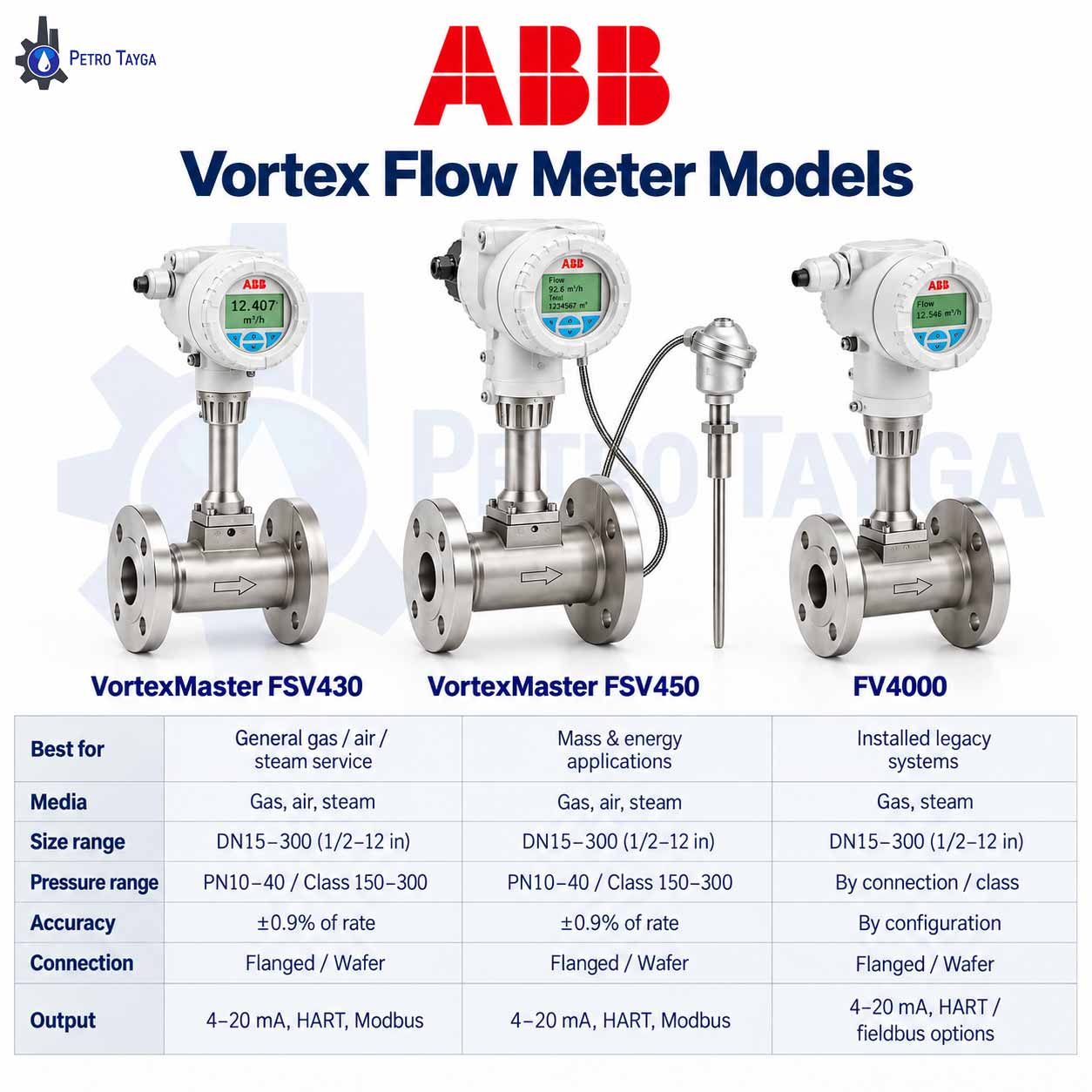

| مدل | سایز | فشار کاری | کاربرد |
|---|---|---|---|

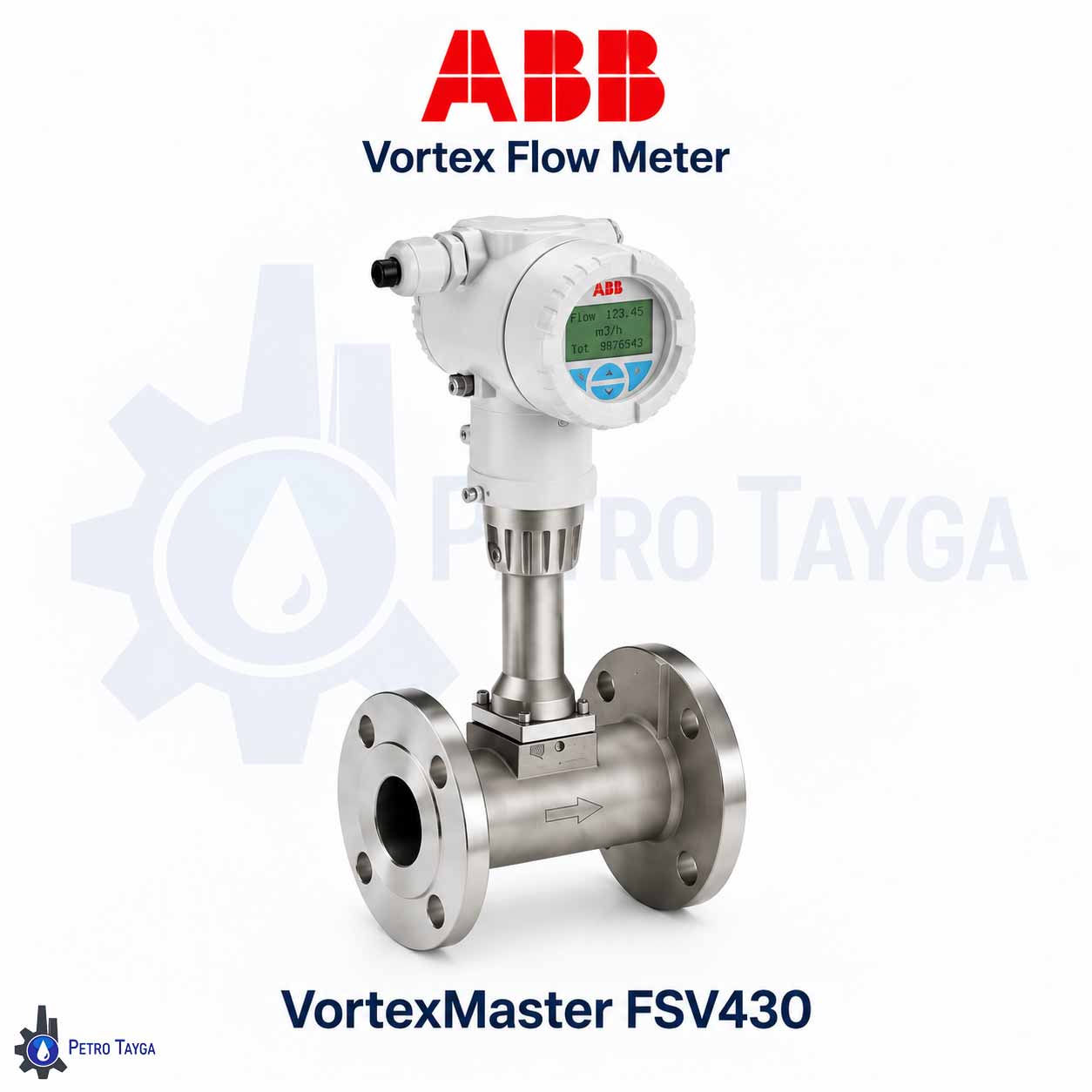

| VortexMaster FSV430 | DN15–300 / ½–12 اینچ | PN10–40 / Class 150–300 | گاز، هوا و بخار |

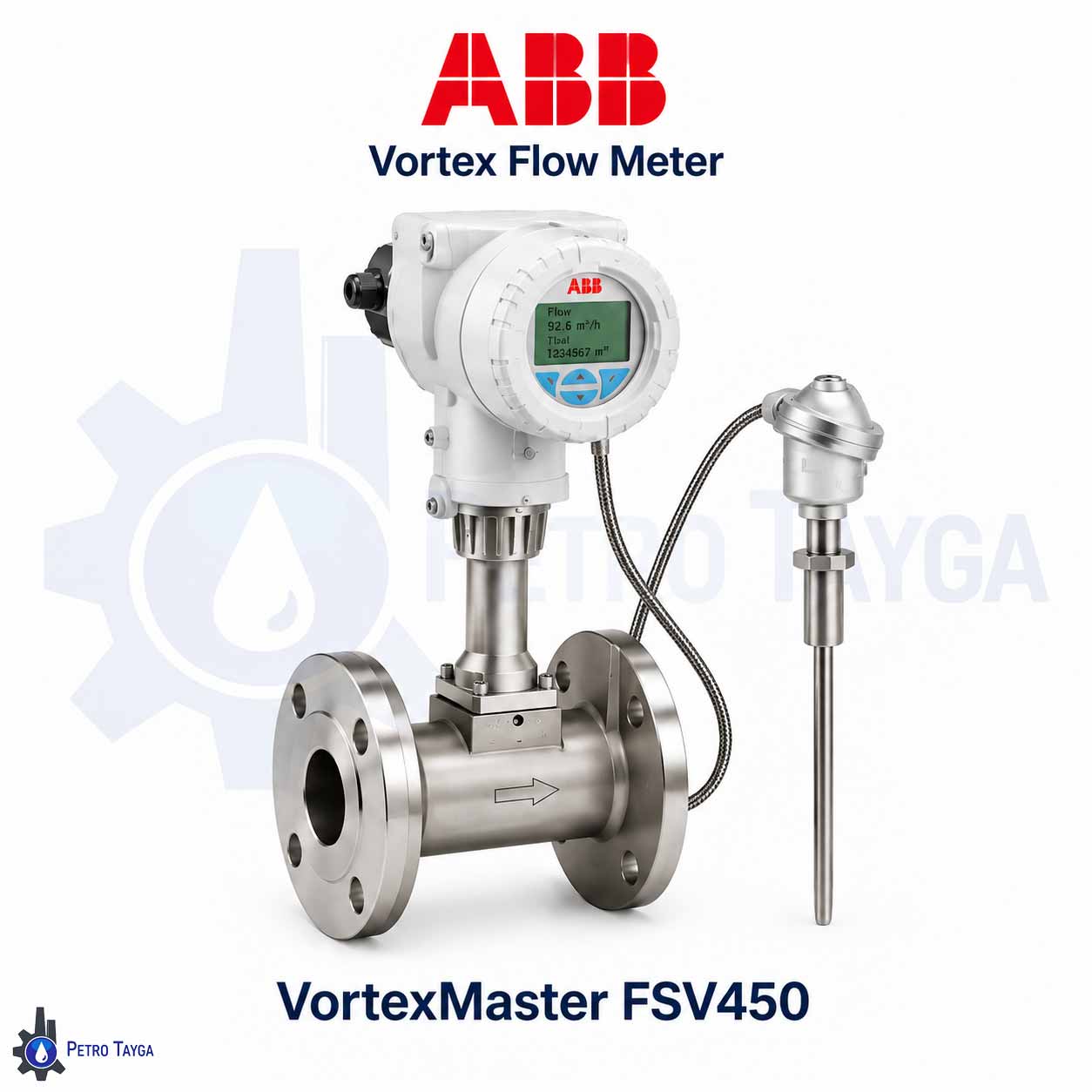

| VortexMaster FSV450 | DN15–300 / ½–12 اینچ | PN10–40 / Class 150–300 | گاز و بخار |

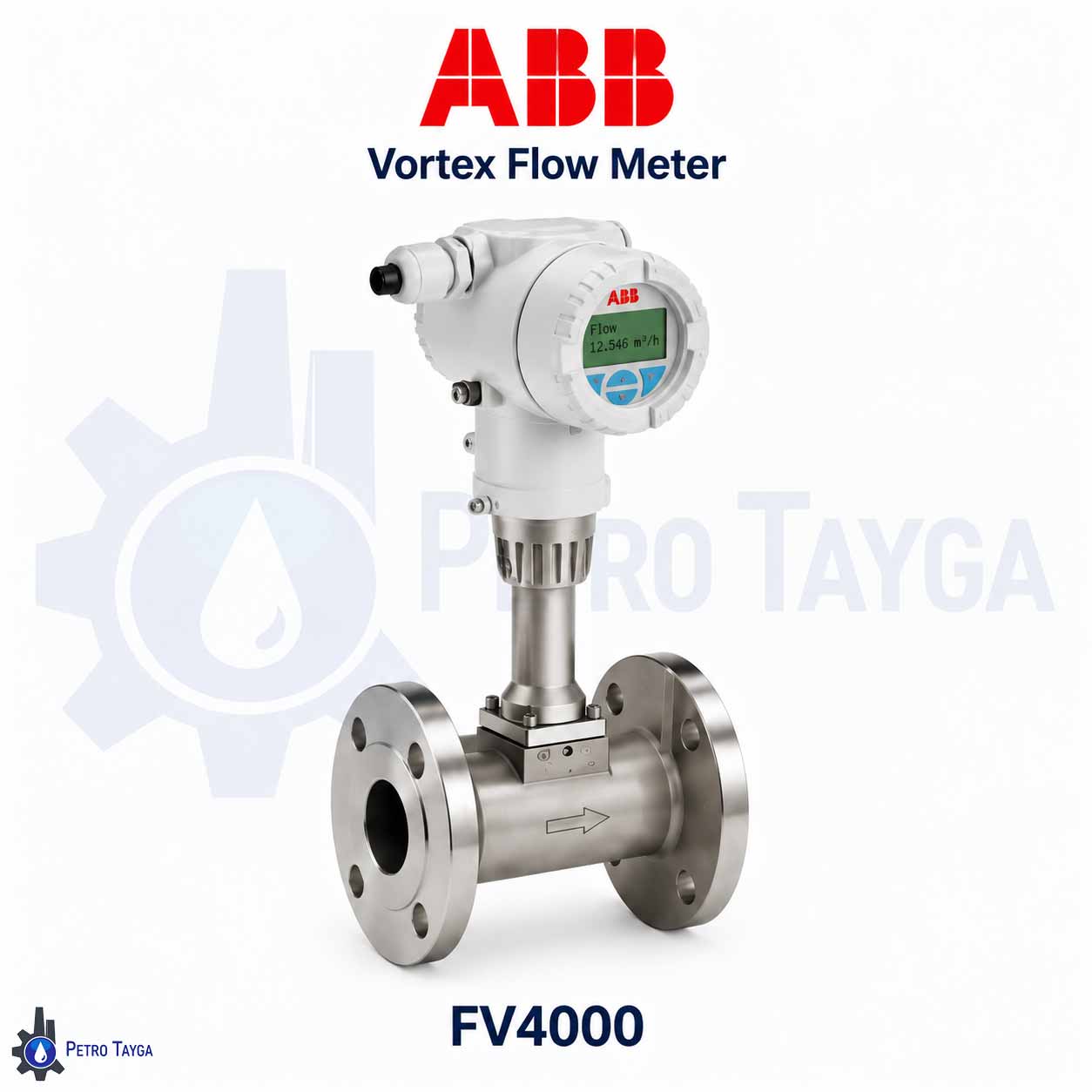

| FV4000 | DN15–300 / ½–12 اینچ | بر اساس اتصال و کلاس فلنج | گاز و بخار |
مدلهای FSV430 و FSV450 نسل جدید VortexMaster هستند؛ FSV430 برای اندازهگیری استاندارد دبی و FSV450 برای Mass Flow و Energy Flow استفاده میشود. مدل FV4000 نیز نسل قبلی فلومتر ورتکس ABB است.
مشخصات فنی فلومتر ورتکس ABB
مهمترین مشخصات کاربردی فلومترهای ورتکس ABB عبارتاند از:
- کاربرد: گاز، هوای فشرده و بخار
- سایز: تا DN300 یا 12 اینچ
- نوع اتصال: Flanged یا Wafer
- دقت گاز و بخار: حدود ±0.9% of rate در FSV430
- فشار کاری: تا PN40 یا Class 300 در پیکربندیهای استاندارد
- خروجی: 4–20 mA / HART 7 و Modbus
- سنسور دما: RTD داخلی بهصورت Option
- نوع نصب: Integral یا Remote
- تأییدیهها: گزینههای ATEX، IECEx و SIL2
مشخصات دقیق بر اساس مدل، شرایط فرایندی و Ordering Code انتخابی تعیین میشود.
فلومتر ورتکس برای گاز، هوا و بخار
فلومتر ورتکس ABB برای اندازهگیری گازهای صنعتی، هوای فشرده و بخار در خطوط فرایندی و Utility استفاده میشود. در پروژههایی که به فلومتر برای گاز یا فلومتر برای هوا نیاز است، انتخاب مدل بر اساس دبی، فشار، دما و سایز خط انجام میشود.
برای اندازهگیری استاندارد جریان، مدل FSV430 قابل بررسی است و در کاربردهایی که Mass Flow، Energy Flow یا جبران فشار و دما اهمیت دارد، مدل FSV450 امکانات بیشتری ارائه میدهد.
کاربردهای فلومتر گردابی ABB
فلومتر گردابی ABB در خطوط بخار، هوای فشرده، گازهای صنعتی، سیستمهای Utility و صنایع نفت و گاز، پتروشیمی، شیمیایی و نیروگاهی کاربرد دارد.
در پروژههایی که نیاز به بررسی چند سازنده وجود دارد، مدلهای فلومتر ورتکس KROHNE، فلومتر ورتکس Yokogawa و فلومتر ورتکس Endress+Hauser نیز میتوانند بر اساس شرایط فرایندی پروژه بررسی شوند.
برای آشنایی با تفاوت تکنولوژی Vortex با سایر روشهای اندازهگیری جریان میتوانید مقاله مقایسه فلومتر کوریولیس، مگنتیک و ورتکس را مطالعه کنید.
قیمت فلومتر ورتکس ABB
قیمت فلومتر ورتکس به مدل FSV430 یا FSV450، سایز، کلاس فشار، نوع اتصال، فشار و دمای کاری و آپشنهای اندازهگیری و ارتباطی بستگی دارد.
برای استعلام قیمت فلومتر ورتکس ABB بهتر است نوع گاز یا بخار، Flow Range، فشار، دما، سایز خط و در صورت موجود بودن Model Code ارسال شود.
خرید فلومتر ورتکس ABB
برای خرید فلومتر ورتکس ABB ابتدا شرایط واقعی فرایند شامل نوع گاز یا بخار، دبی، فشار، دما و سایز خط بررسی شود. برای اندازهگیری استاندارد جریان، VortexMaster FSV430 و برای کاربردهای Mass Flow و Energy Flow، مدل VortexMaster FSV450 از گزینههای اصلی هستند.
اگر تجهیز قدیمی مانند FV4000 دارید، Model Code یا تصویر Nameplate آن را ارسال کنید تا کارشناسان Replacement مناسب را بررسی کنند.
جهت ثبت سفارش از طریق سایت پترو تایگا اقدام فرمایید. کارشناسان ما در سریعترین زمان با شما تماس خواهند گرفت.
مزایای خرید از پترو تایگا
- ضمانت اصالت و تأمین کالا مطابق مشخصات فنی پروژه
- تأمین پروژهای و امکان عقد قرارداد
- مشاوره فنی و انتخاب مدل مناسب
- بررسی Model Code و مشخصات فرایندی
- ارائه کاتالوگ، دیتاشیت و مدارک فنی و مهندسی
- همکاری در بازرسی، تست عملکرد و بررسی متریال
- ارائه پیشنهاد فنی و استعلام قیمت
- امکان بررسی شرایط پرداخت
