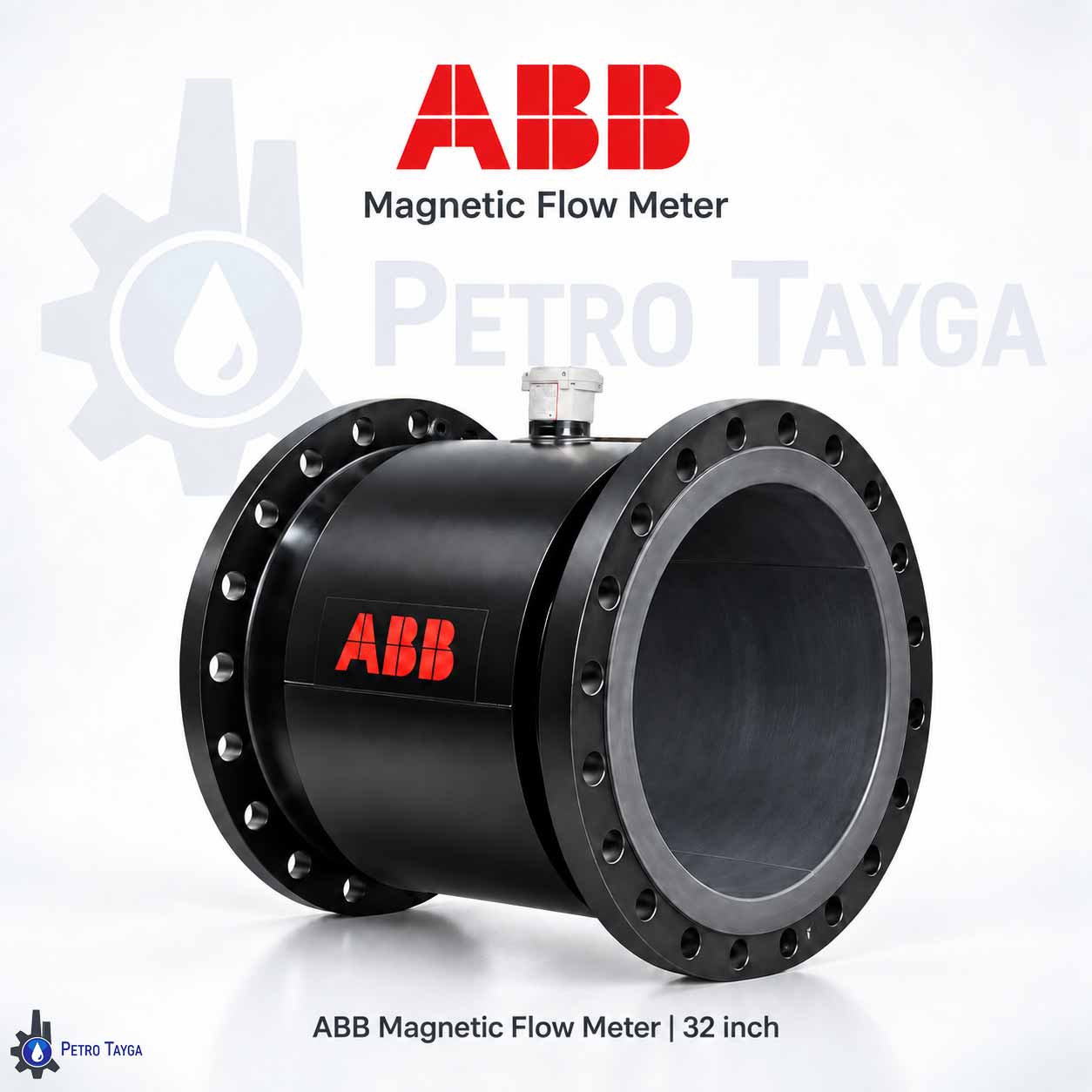

فلومتر مغناطیسی ABB یا فلومتر مگنتیک ABB برای اندازه‌گیری دبی مایعات دارای هدایت الکتریکی استفاده می‌شود. این نوع فلومتر الکترومغناطیسی بر اساس قانون القای فارادی کار می‌کند و به دلیل نداشتن قطعات متحرک در مسیر جریان، برای آب، فاضلاب، مایعات صنعتی، محلول‌های شیمیایی و برخی سیالات خورنده مناسب است.

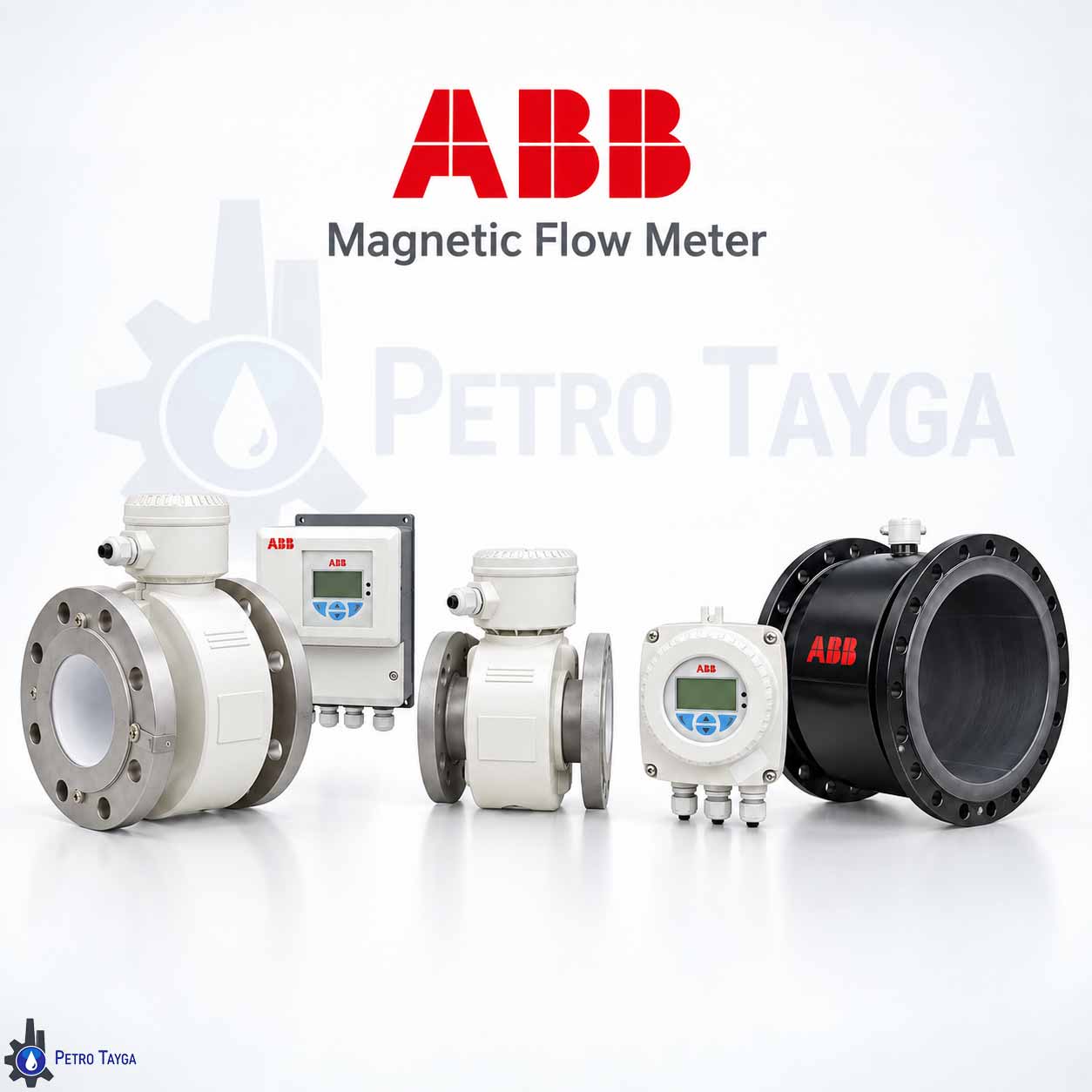

فلومترهای مغناطیسی ABB در خانواده‌های مختلفی مانند ProcessMaster، AquaMaster، WaterMaster و HygienicMaster عرضه می‌شوند. این تنوع باعث شده ABB برای کاربردهایی مانند فلومتر برای آب، فلومتر برای مایعات صنعتی و فلومتر برای اسیدها و محلول‌های رسانا مدل‌های مختلفی داشته باشد.

برای مشاهده سایر تجهیزات اندازه‌گیری جریان می‌توانید محصولات دسته فلومتر پترو تایگا را نیز بررسی کنید.

نحوه عملکرد فلومتر مگنتیک ABB

در مگنتیک فلومتر ABB، سیم‌پیچ‌های سنسور یک میدان مغناطیسی ایجاد می‌کنند. عبور مایع رسانا از این میدان باعث ایجاد ولتاژی در الکترودها می‌شود که متناسب با سرعت جریان است. ترانسمیتر با پردازش این سیگنال، دبی حجمی سیال را محاسبه می‌کند.

فلومتر الکترومغناطیسی برای مایعات رسانا مناسب است و برای گاز، بخار و مایعات غیررسانا کاربرد ندارد. نوع سیال، Conductivity، فشار، دما، Liner و متریال Electrode از عوامل مهم در انتخاب مدل هستند.

مدل‌های جدید فلومتر مغناطیسی ABB

ABB نسل جدید فلومترهای الکترومغناطیسی خود را برای صنایع فرایندی، آب و فاضلاب و کاربردهای بهداشتی در مدل‌های مختلف ارائه می‌کند.

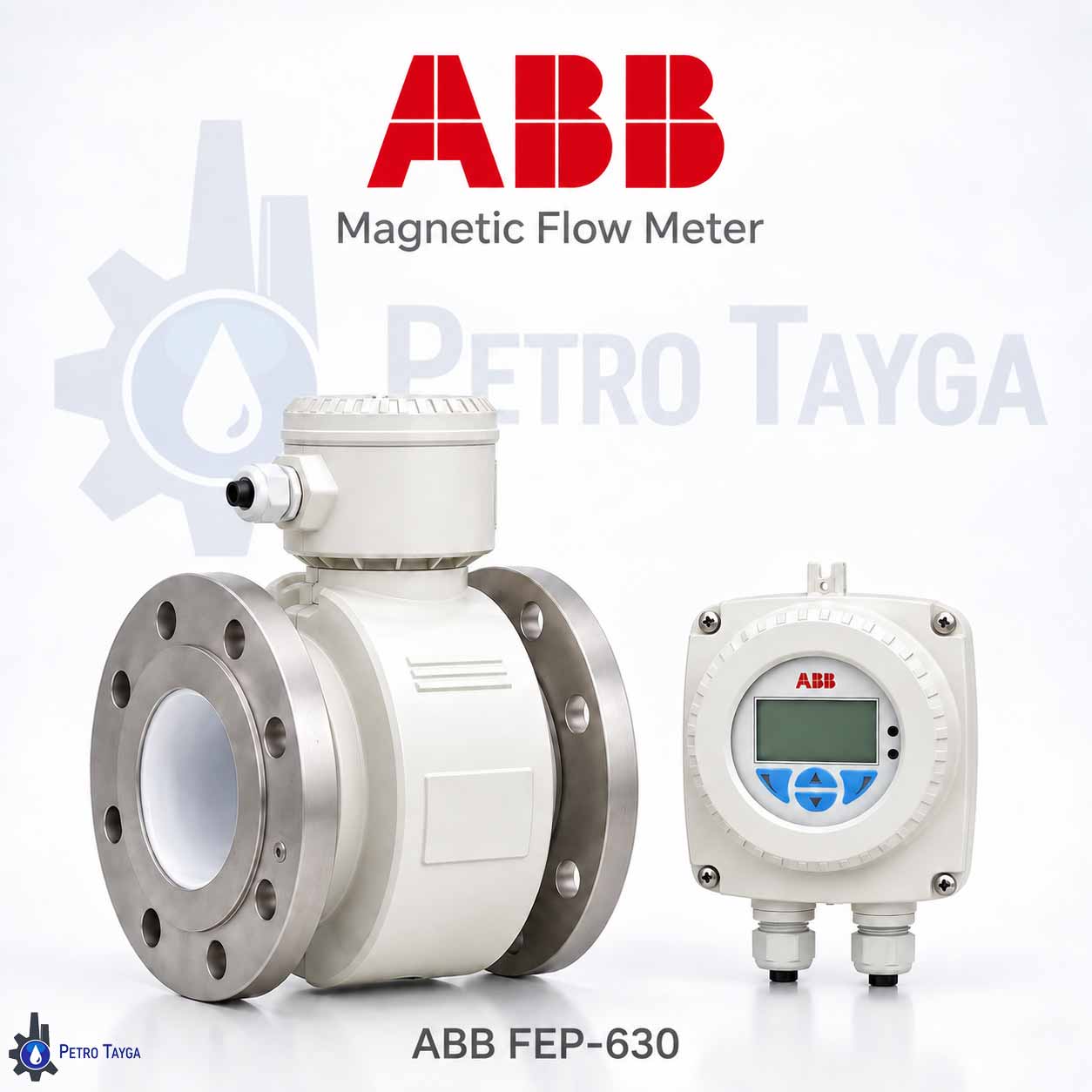

مدل ProcessMaster FEP630 یکی از مدل‌های اصلی ABB برای کاربردهای صنعتی است و بسته به پیکربندی در سایز DN3 تا DN2000، فشار تا PN100 و دمای سیال تا 180°C ارائه می‌شود. Linerهایی مانند PTFE، PFA، ETFE و Rubber نیز برای شرایط مختلف قابل انتخاب هستند.

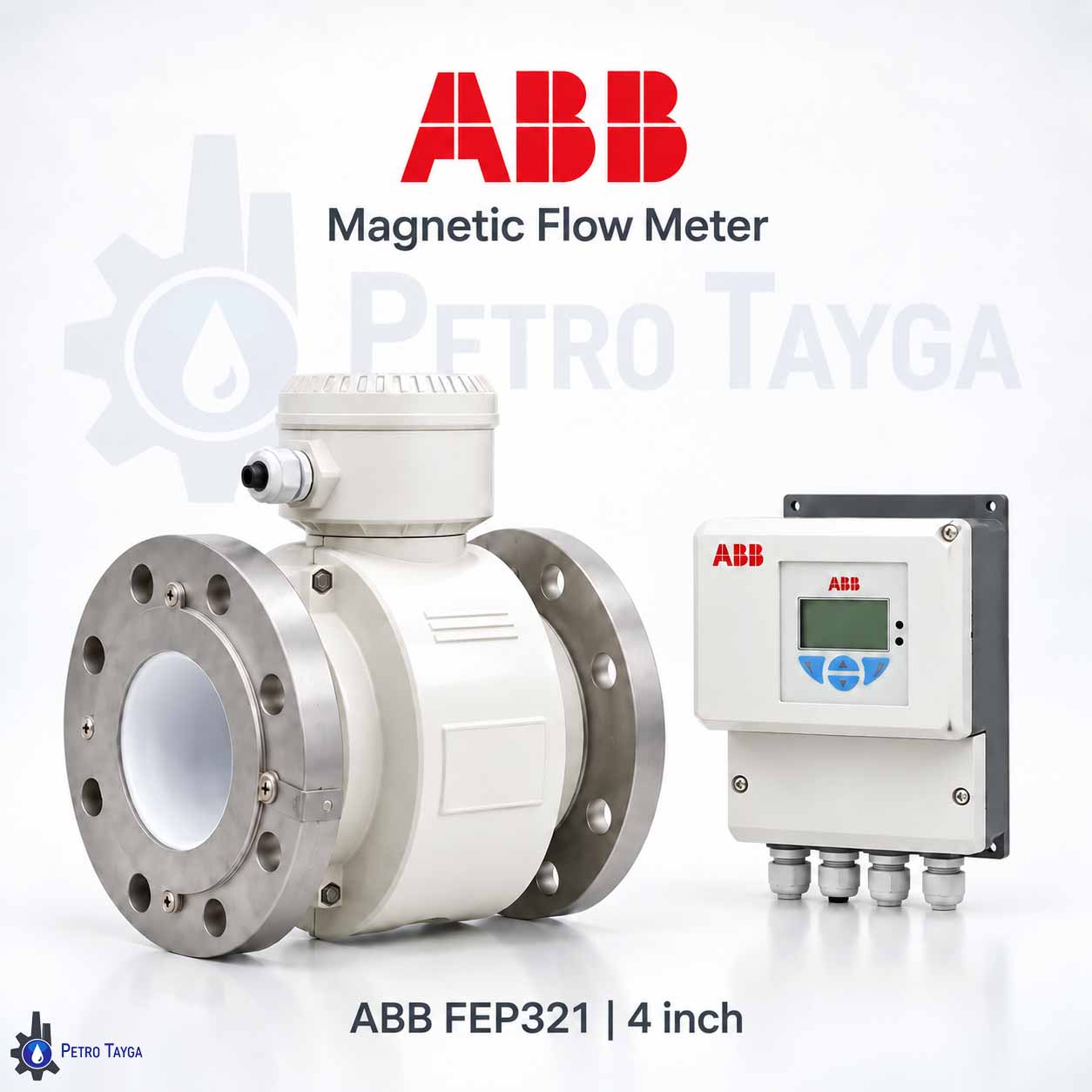

مدل ProcessMaster FEP620 برای کاربردهای استاندارد صنعتی طراحی شده و از 4–20 mA/HART و Modbus RTU پشتیبانی می‌کند.

مدل‌های رایج فلومتر ABB

علاوه بر نسل جدید، مدل‌های قبلی ABB همچنان در بسیاری از پروژه‌ها و خطوط موجود استفاده می‌شوند.

مدل FSM4000 نیز برای کاربردهای Heavy Duty، سیالات دارای مواد جامد و شرایط فرایندی پرنویز مورد استفاده قرار می‌گیرد.

AquaMaster و WaterMaster ABB

AquaMaster و WaterMaster ABB برای اندازه‌گیری دبی در خطوط آب، فاضلاب و شبکه‌های انتقال طراحی شده‌اند. AquaMaster4 بسته به مدل با باتری، ارتباط از راه دور و حفاظت IP68 عرضه می‌شود و WaterMaster نیز برای آب، پساب و فاضلاب در سایزهای مختلف کاربرد دارد.

فلومتر بهداشتی ABB HygienicMaster

HygienicMaster FEH630 فلومتر مغناطیسی ABB برای صنایع غذایی، نوشیدنی و خطوط بهداشتی است. این مدل برای فرایندهای CIP/SIP طراحی شده و با اتصالات فرایندی مختلف قابل سفارش است.

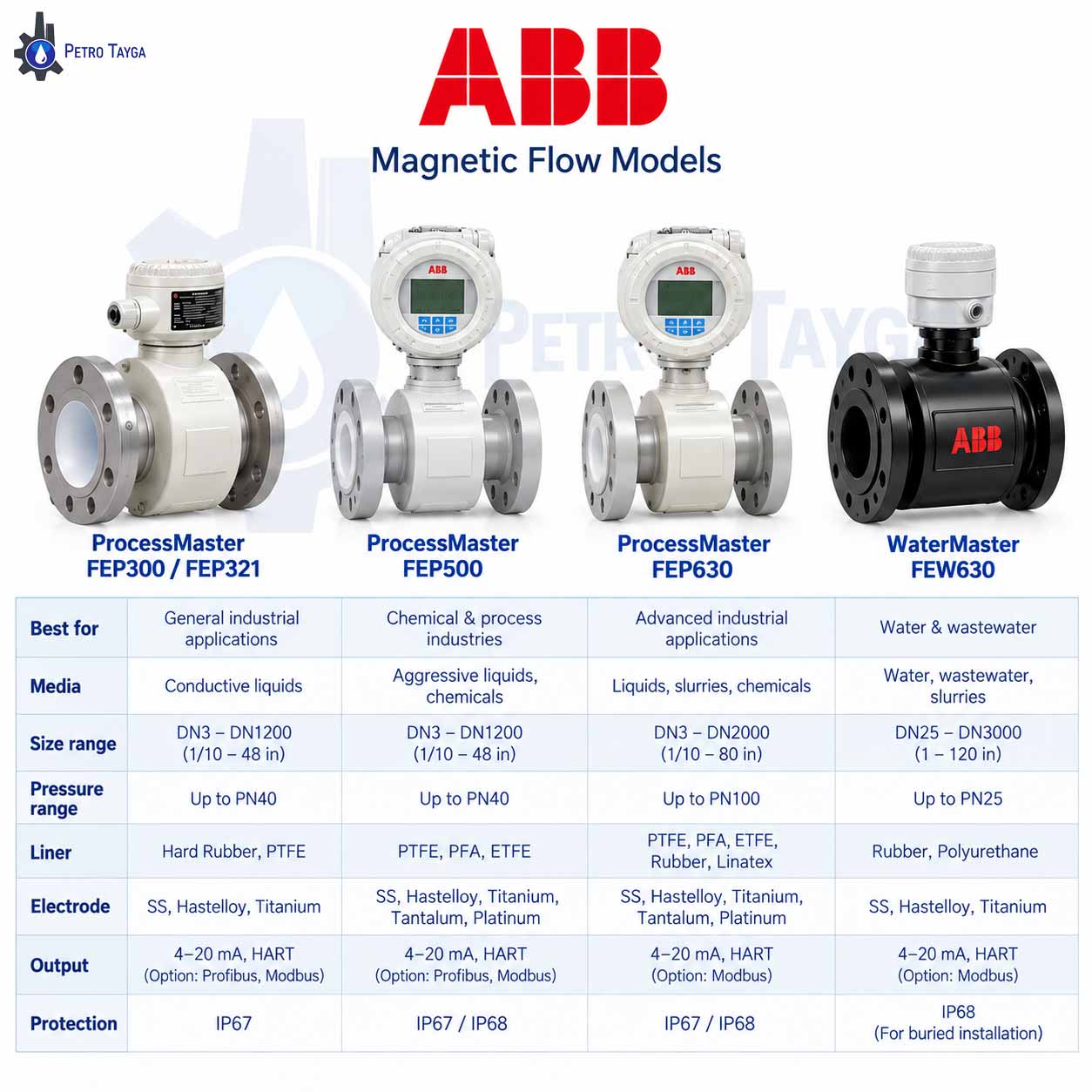

مشخصات فنی فلومتر مغناطیسی ABB

مشخصات دقیق با توجه به مدل و Configuration متفاوت است، اما مهم‌ترین گزینه‌های فنی فلومترهای مگنتیک ABB عبارت‌اند از:

• سایز: از DN3 تا DN2000 و در برخی مدل‌های آب تا سایزهای بزرگ‌تر
• فشار کاری: بسته به مدل و اتصال، تا PN100
• دمای سیال: در برخی مدل‌های ProcessMaster تا حدود 180°C
• Liner: گزینه‌هایی مانند PTFE، PFA، ETFE و Rubber
• Electrode: متریال‌های مختلف متناسب با نوع و خورندگی سیال
• خروجی و ارتباط: 4–20 mA، HART و Modbus در مدل‌های مختلف
• نوع نصب: Compact یا Remote
• درجه حفاظت: IP67 و IP68 در پیکربندی‌های قابل انتخاب

برای فلومتر اسید و مایعات خورنده، انتخاب Liner و Electrode باید بر اساس نوع سیال، غلظت، دما و فشار انجام شود.

کاربردهای صنعتی فلومتر ABB

فلومتر مغناطیسی ABB برای آب و فاضلاب، مایعات صنعتی، مواد شیمیایی، اسیدها و بازهای رسانا، Slurry و فرایندهای صنایع غذایی کاربرد دارد. به همین دلیل از این تجهیزات به‌عنوان فلومتر برای آب، فلومتر برای اسید و فلومتر برای مایعات رسانا استفاده می‌شود.

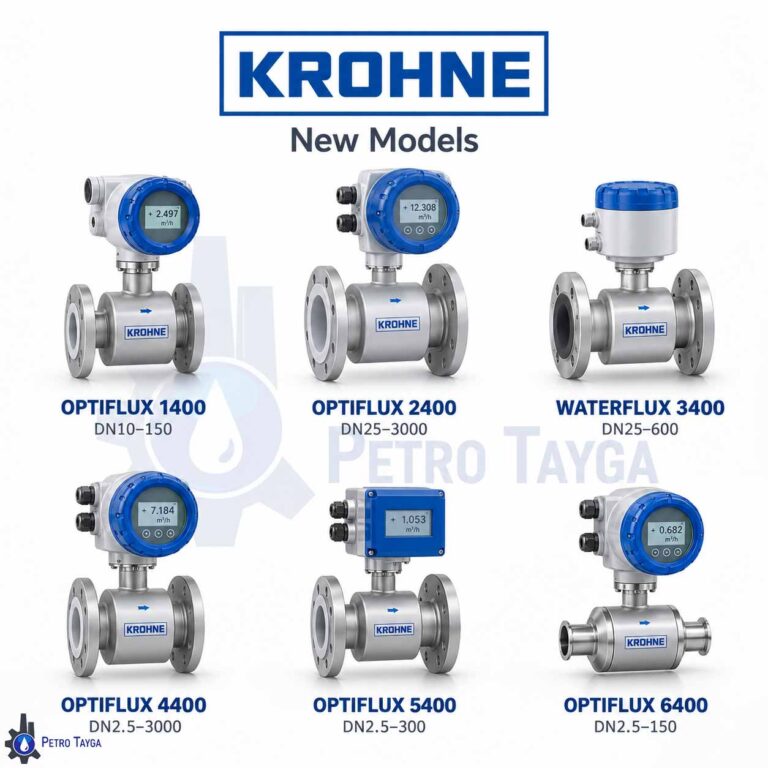

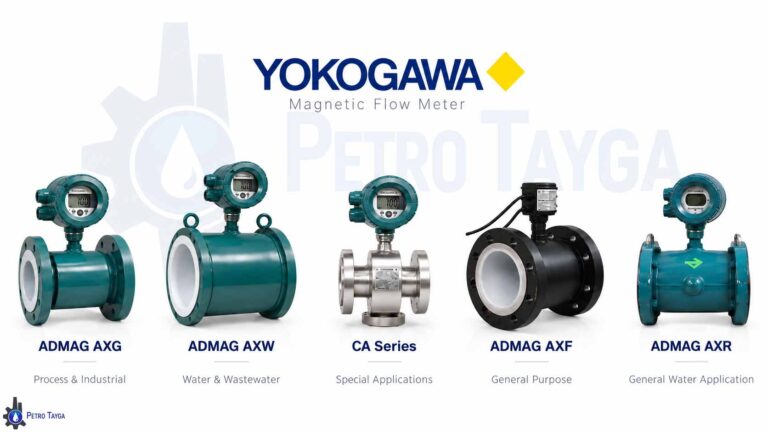

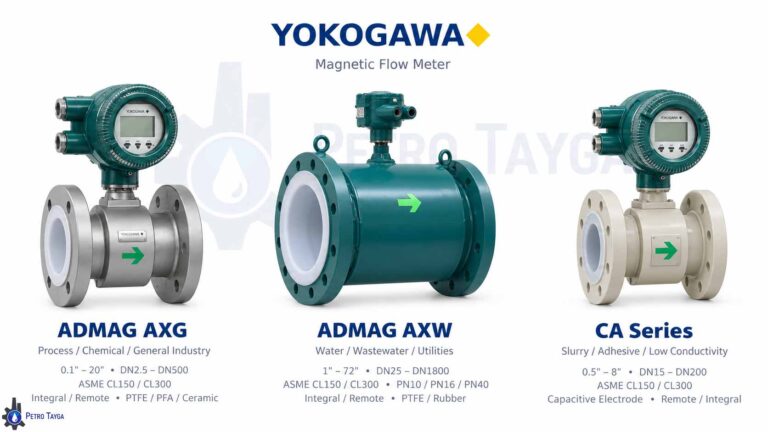

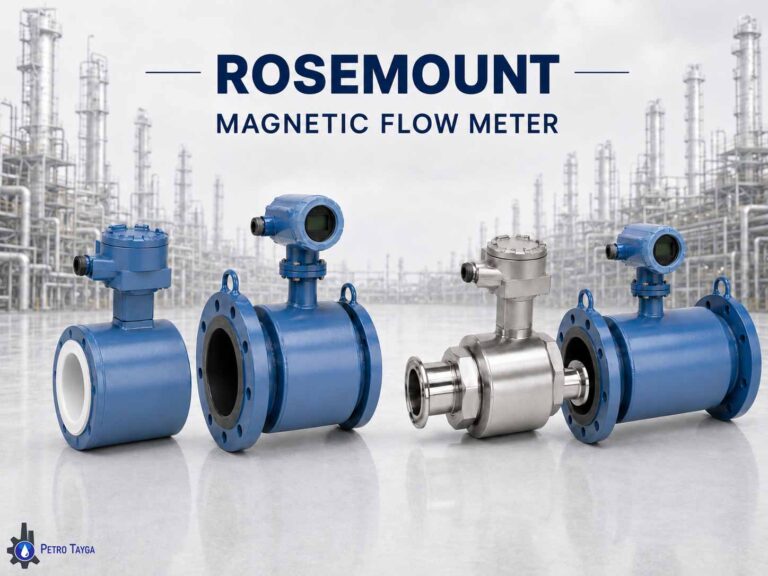

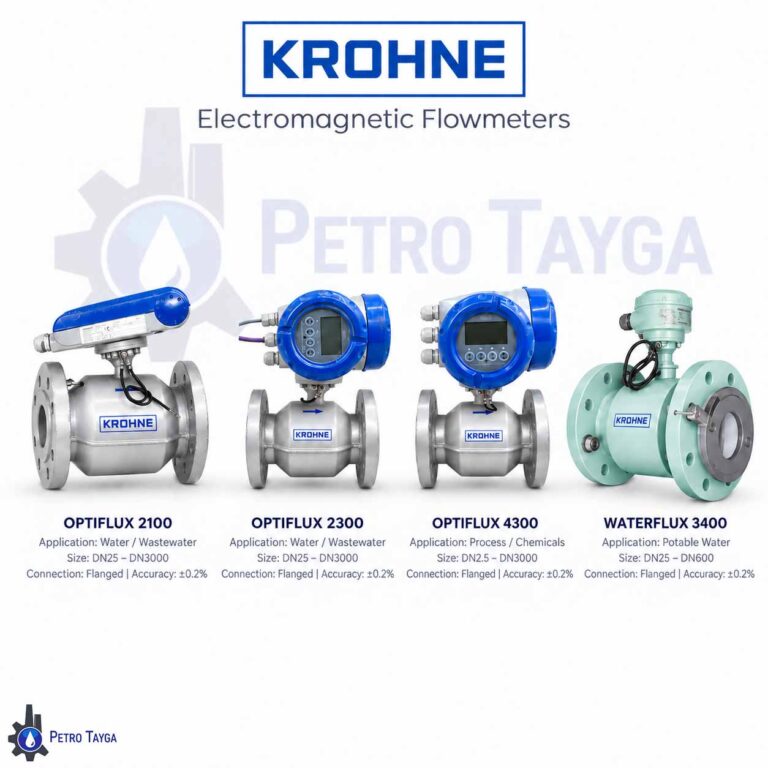

برای بررسی سایر سازندگان می‌توانید فلومتر مغناطیسی KROHNE، فلومتر مغناطیسی Yokogawa و فلومتر مغناطیسی Endress+Hauser را نیز مشاهده کنید.

برای آشنایی با تفاوت تکنولوژی‌های مختلف اندازه‌گیری دبی، مقاله مقایسه فلومتر کوریولیس، مگنتیک و ورتکس را مطالعه کنید.

قیمت فلومتر مغناطیسی ABB

قیمت فلومتر مغناطیسی ABB به مدل، سایز، Pressure Rating، نوع Liner، متریال Electrode، Accuracy، نوع Transmitter و پروتکل ارتباطی بستگی دارد.

برای استعلام قیمت فلومتر مگنتیک ABB بهتر است Model Code، Datasheet یا اطلاعات فرایندی شامل نوع مایع، Flow Range، فشار، دما و سایز خط ارسال شود.

ترانسمیتر فلومتر ABB

در خانواده ProcessMaster از ترانسمیترهای FET620 و FET630 و در سری AquaMaster از مدل‌های FET410، FET430 و FET450 استفاده می‌شود.

فلومترهای ABB بسته به مدل می‌توانند به‌صورت Compact یا Remote ارائه شوند و انتخاب ترانسمیتر بر اساس سنسور، منبع تغذیه، خروجی و پروتکل ارتباطی انجام می‌شود.

خرید و ثبت سفارش

برای خرید فلومتر مغناطیسی ABB، فلومتر مگنتیک یا مگنتیک فلومتر ABB بهتر است Model Code یا اطلاعات کامل فرایندی ارسال شود تا مدل، سایز، Liner، Electrode و Transmitter مناسب بررسی شود.

در درخواست‌های مربوط به فلومتر برای آب، فلومتر برای اسید، فلومتر برای مایعات صنعتی، فاضلاب و مواد شیمیایی، مشخصات دقیق سیال باید قبل از انتخاب نهایی تجهیز بررسی شود.

پترو تایگا امکان بررسی و تأمین مدل‌های مختلف ProcessMaster، AquaMaster، WaterMaster، HygienicMaster و FSM4000 را بر اساس مشخصات فنی پروژه فراهم می‌کند.

جهت ثبت سفارش از طریق سایت پترو تایگا اقدام فرمایید. کارشناسان ما پس از بررسی مشخصات فنی پروژه با شما تماس خواهند گرفت.

مزایای خرید از پترو تایگا

• ضمانت اصالت و تأمین کالا مطابق مشخصات فنی پروژه
• تأمین پروژه‌ای و امکان عقد قرارداد
• مشاوره فنی و بررسی Model Code
• ارائه کاتالوگ، دیتاشیت و مدارک فنی
• همکاری در بازرسی، تست و بررسی متریال
• ارائه پیشنهاد فنی و استعلام قیمت
• امکان بررسی شرایط پرداخت
