کاتالوگ روتامتر فلزی کرونه مدل H250
دانلود فایلروتامتر کرونه | فلومتر عقربه ای KROHNE

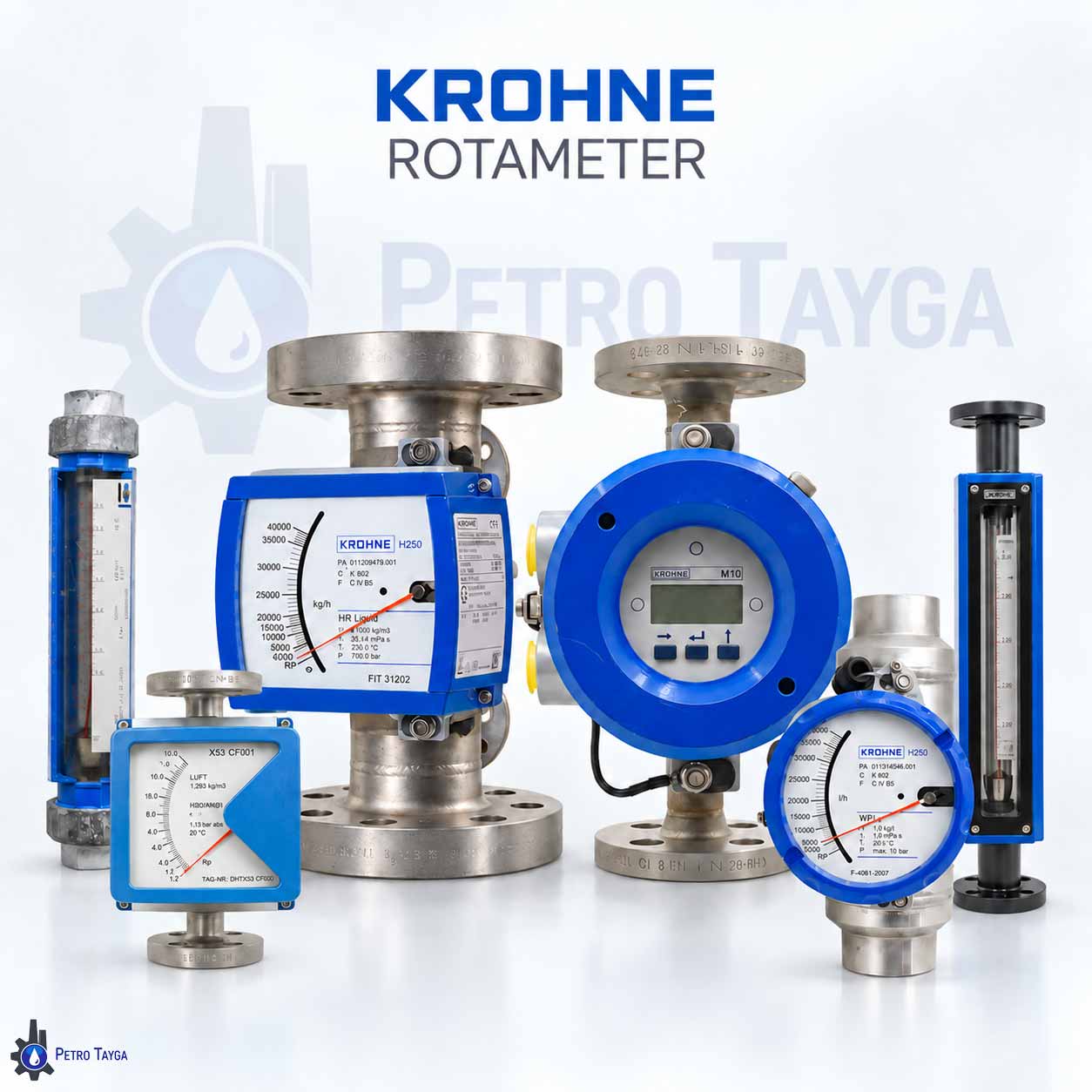

روتامتر کرونه (KROHNE Rotameter) یکی از تجهیزات اندازهگیری دبی مایعات و گازها بر اساس فناوری Variable Area Flowmeter است. این تجهیزات در مدلهای فلزی و شیشهای تولید میشوند و در صنایع نفت و گاز، پتروشیمی، شیمیایی، نیروگاه و سیستمهای آنالایزر کاربرد دارند.
روتامترهای KROHNE در بازار با نامهایی مانند فلومتر عقربه ای کرونه، فلومتر سطح متغیر کرونه و روتامتر فلزی کرونه نیز شناخته میشوند. برای مشاهده سایر برندها و مدلها میتوانید به دستهبندی روتامتر پترو تایگا مراجعه کنید.

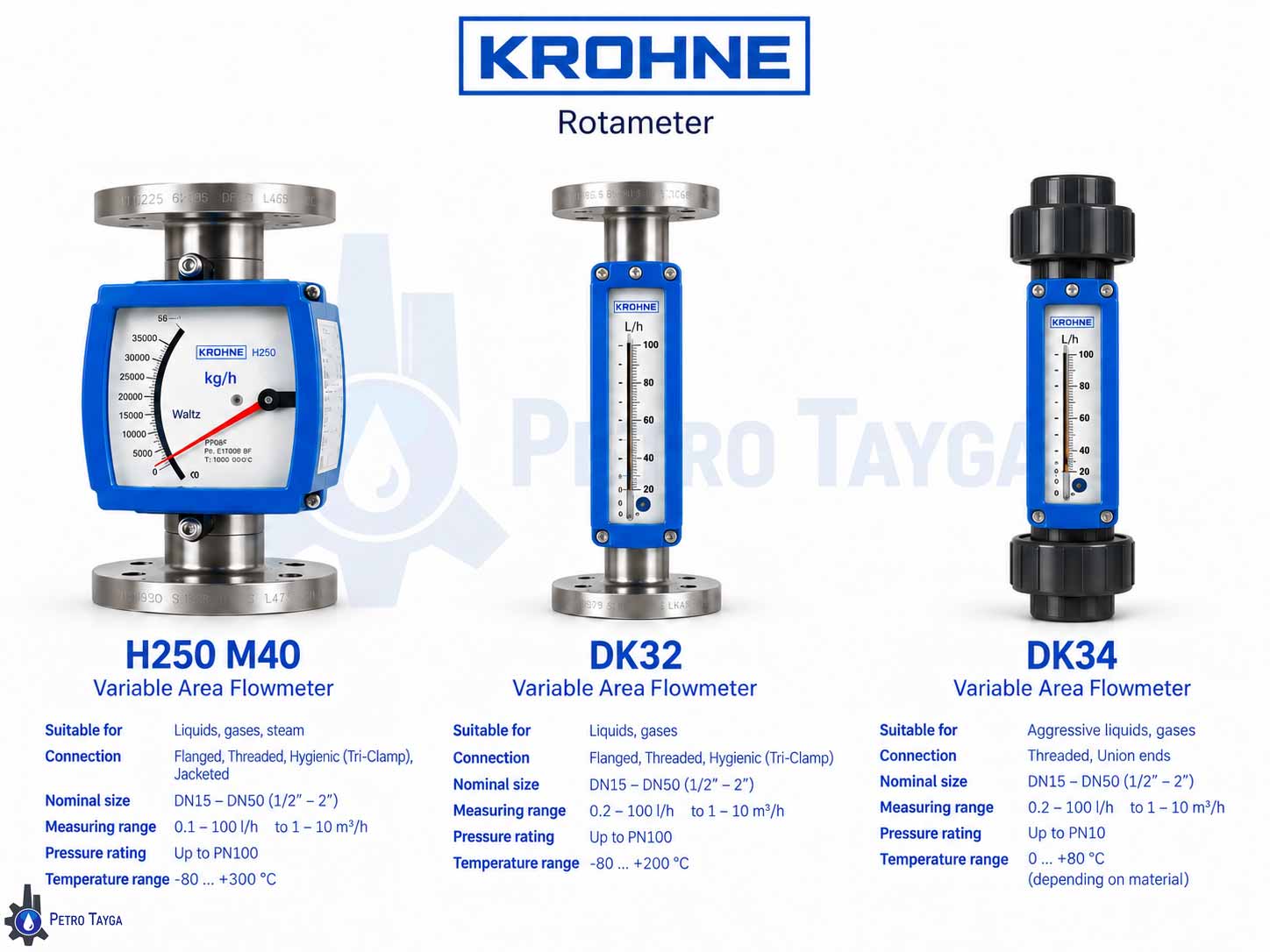

از مدلهای شناختهشده روتامتر کرونه میتوان به H250 M40، DK32/34، H250 M8، DK37، DK46/47/48/800، VA40 و VA45 اشاره کرد. در میان این محصولات، سریهای H250 M40 و DK32/34 از مدلهای مهم و پرکاربرد هستند.
اساس کار روتامتر کرونه
روتامتر بر اساس حرکت یک شناور یا Float در مسیر عبور سیال کار میکند. با افزایش دبی، Float در داخل Measuring Tube جابهجا میشود و موقعیت آن متناسب با مقدار جریان است.
در مدلهای شیشهای، مقدار دبی مستقیماً روی Scale مشاهده میشود. در مدلهای فلزی مانند KROHNE H250، حرکت شناور از طریق سیستم مغناطیسی به Indicator منتقل شده و مقدار دبی روی صفحه عقربهای نمایش داده میشود.
بسیاری از مدلهای مکانیکی بدون منبع تغذیه کار میکنند و برخی مدلها قابلیت تجهیز به 4–20 mA، HART و Limit Switch را نیز دارند.
مدلهای روتامتر کرونه
| مدل | نوع و کاربرد |
|---|---|
| H250 M40 | روتامتر فلزی صنعتی برای مایعات و گازها |
| DK32 / DK34 | مناسب Low Flow، Purge و Analyzer System |
| H250 M8 | روتامتر فلزی کامپکت |
| DK37 M8 | مناسب اندازهگیری دبی پایین |
| DK46 / DK47 / DK48 / DK800 | روتامترهای شیشهای برای Low Flow |
| VA40 | روتامتر شیشهای برای مایع و گاز |
| VA45 | مناسب گازهای کمفشار |
انتخاب مدل مناسب بر اساس نوع سیال، محدوده دبی، فشار، دما، سایز خط و شرایط نصب انجام میشود.
برای مقایسه با یکی دیگر از برندهای مطرح، میتوانید صفحه روتامتر یوکوگاوا را نیز مشاهده کنید.

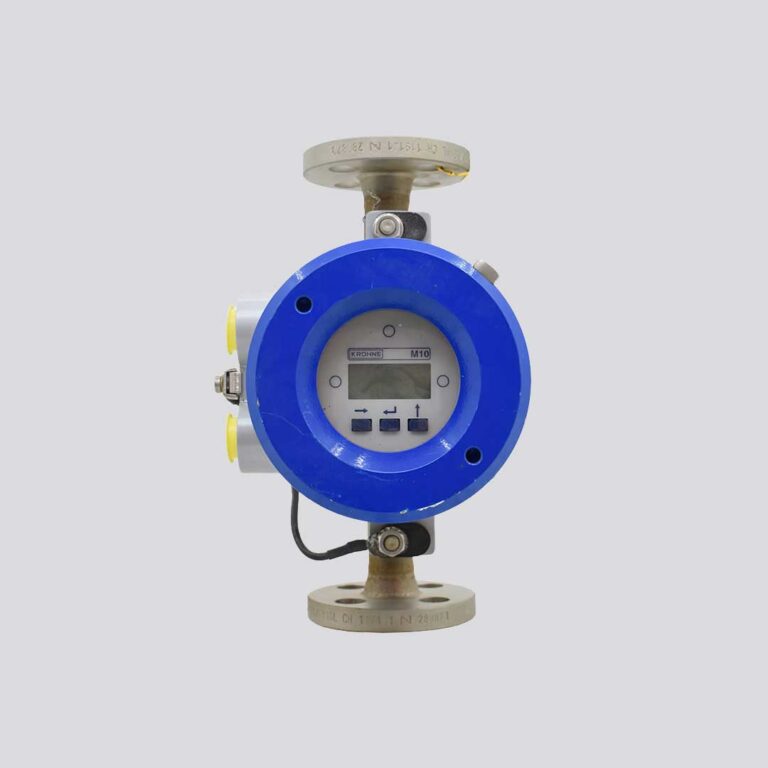

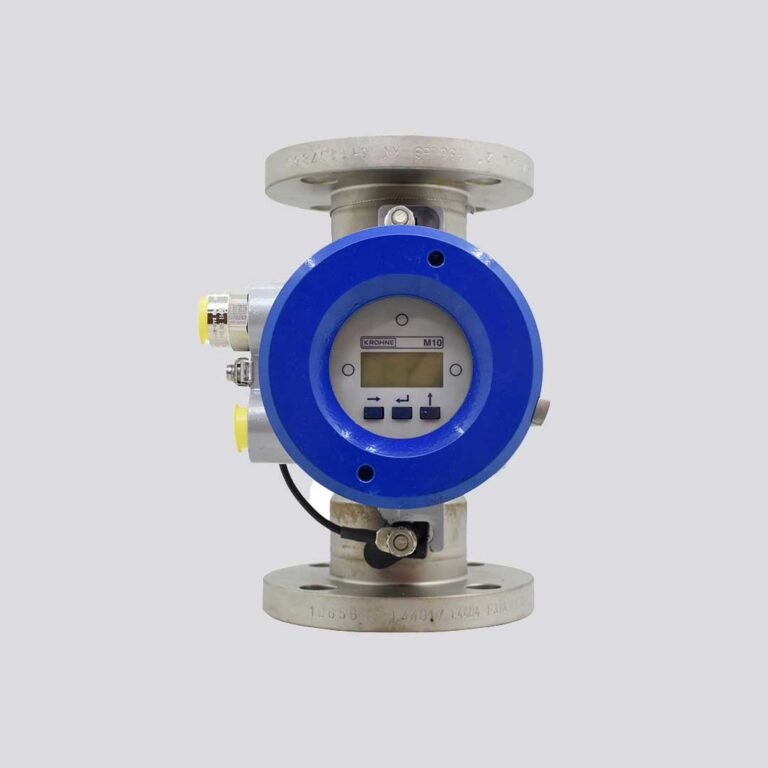

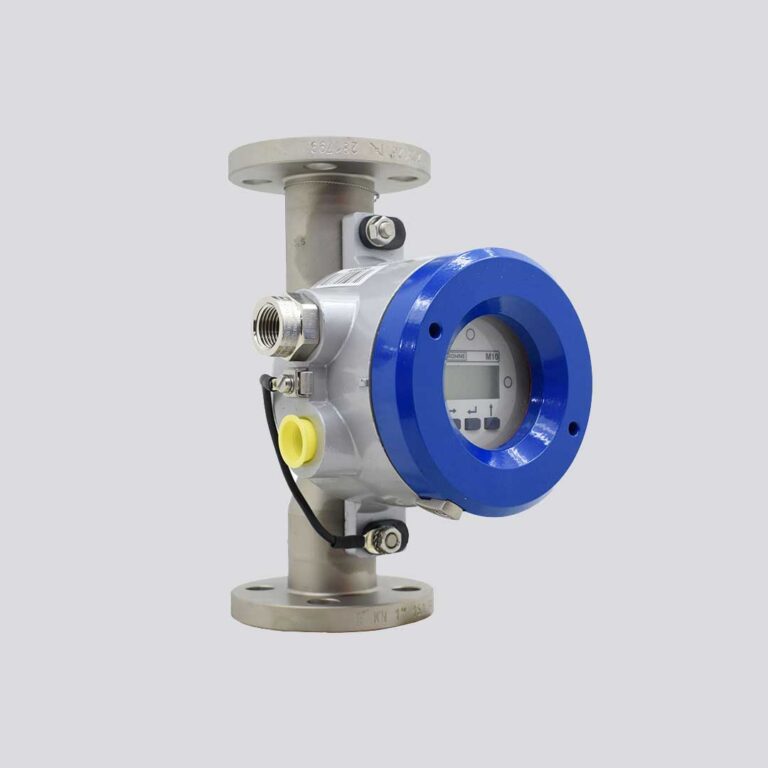

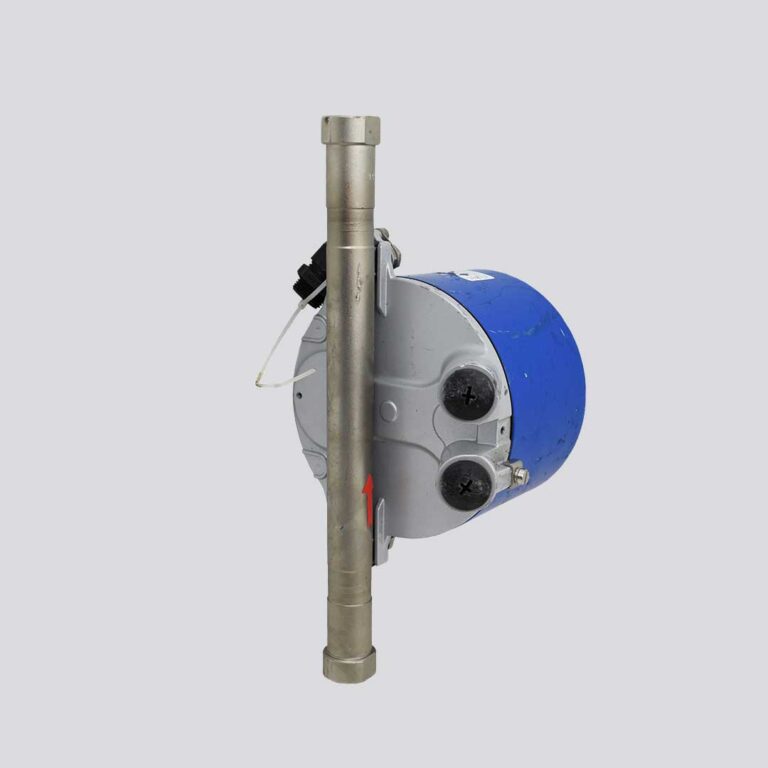

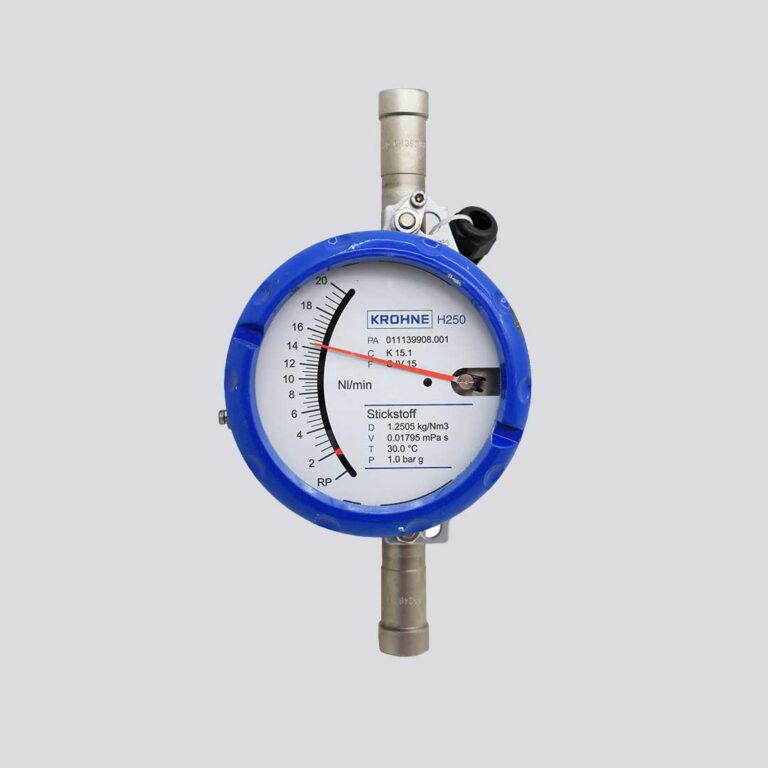

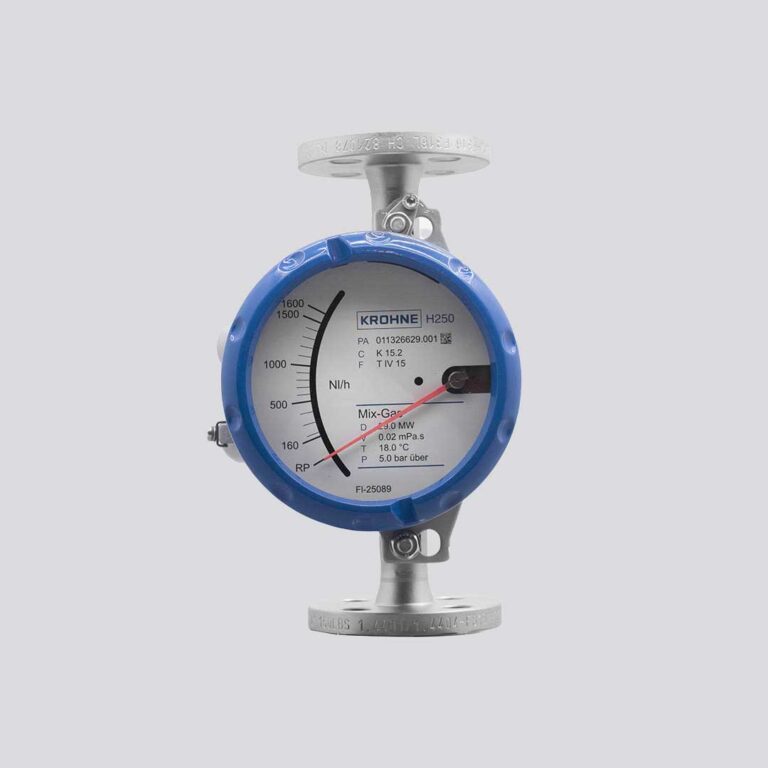

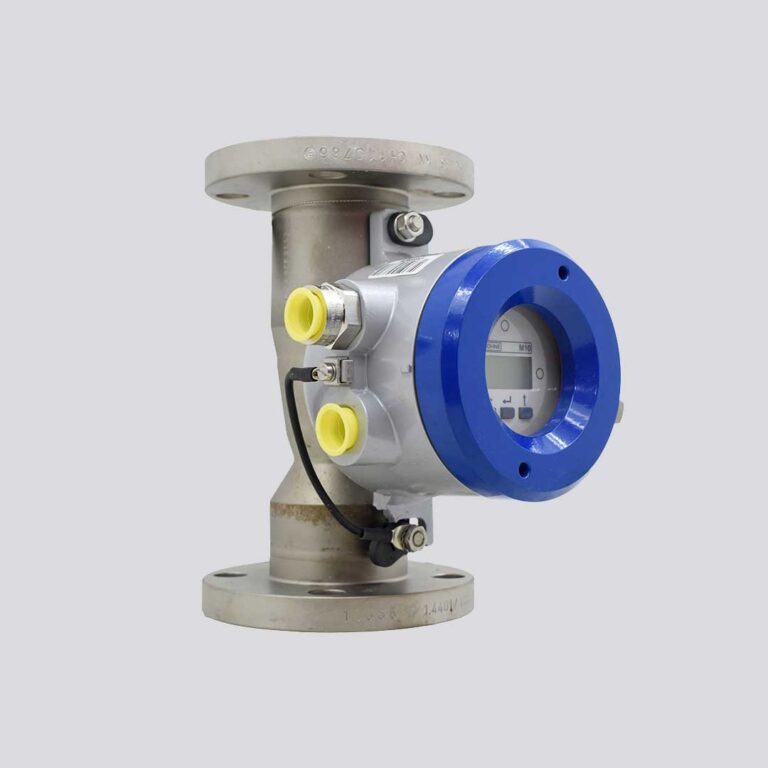

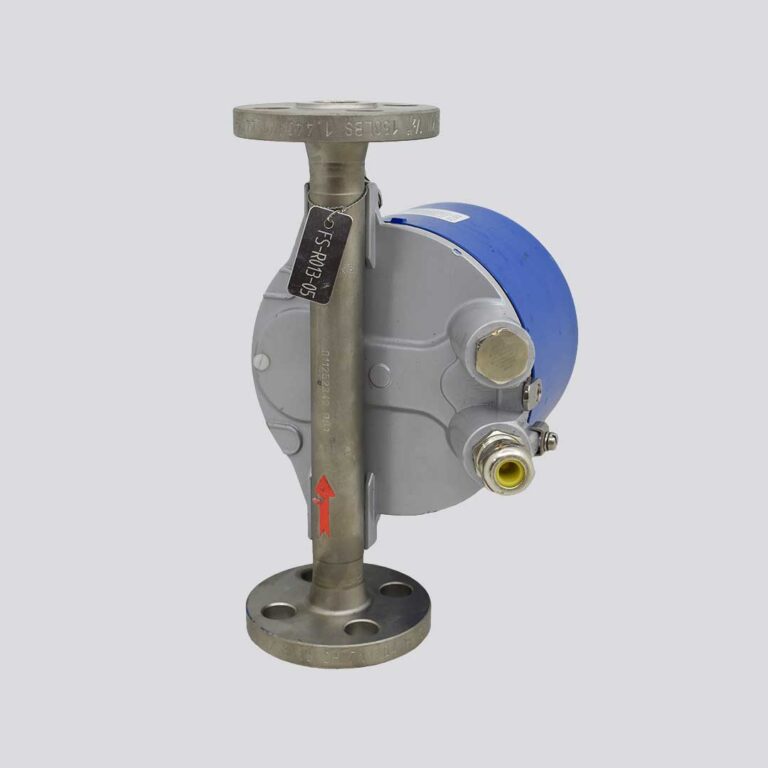

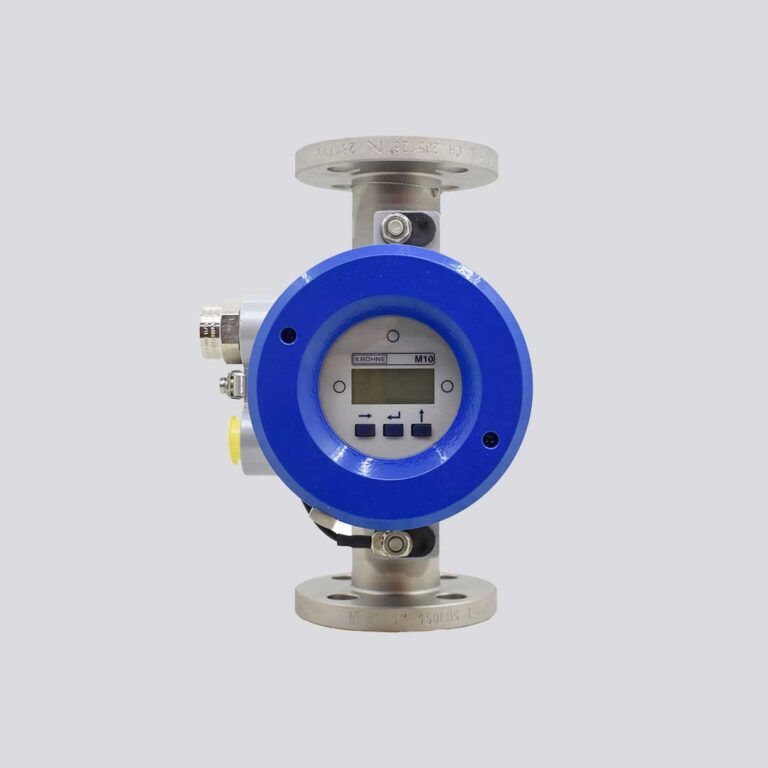

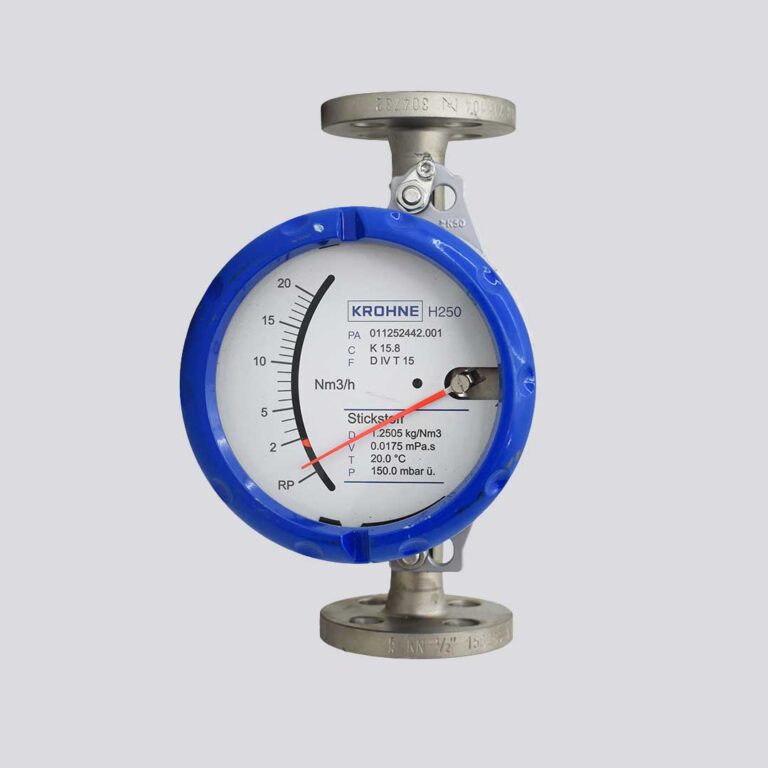

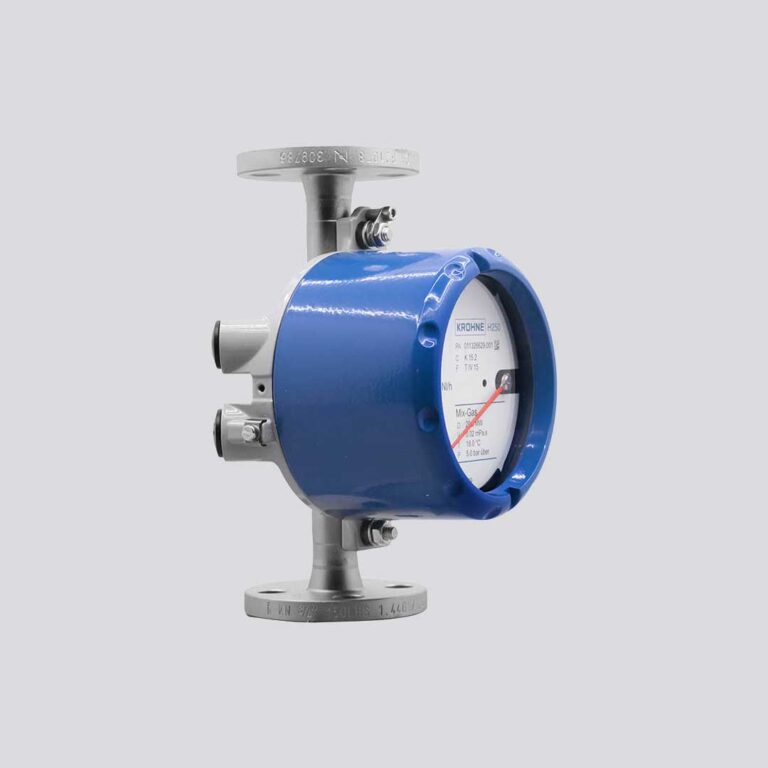

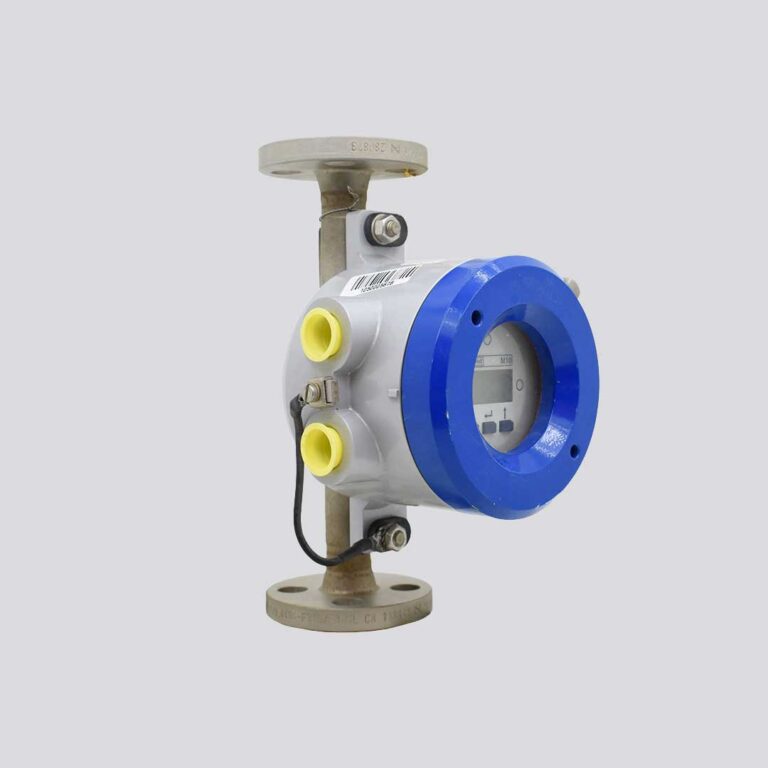

روتامتر کرونه H250 M40
KROHNE H250 M40 یکی از مهمترین روتامترهای فلزی کرونه برای اندازهگیری دبی مایعات و گازها است. این مدل برای کاربردهای صنعتی و شرایط مختلف فرایندی طراحی شده و میتواند بهصورت کاملاً مکانیکی مورد استفاده قرار گیرد.
بسته به Configuration، امکان تجهیز H250 M40 به 4–20 mA، HART، Limit Switch و Totalizer وجود دارد. نسخه استاندارد آن در سایزهای DN15 تا DN150 معادل ½ تا 6 اینچ ارائه میشود.

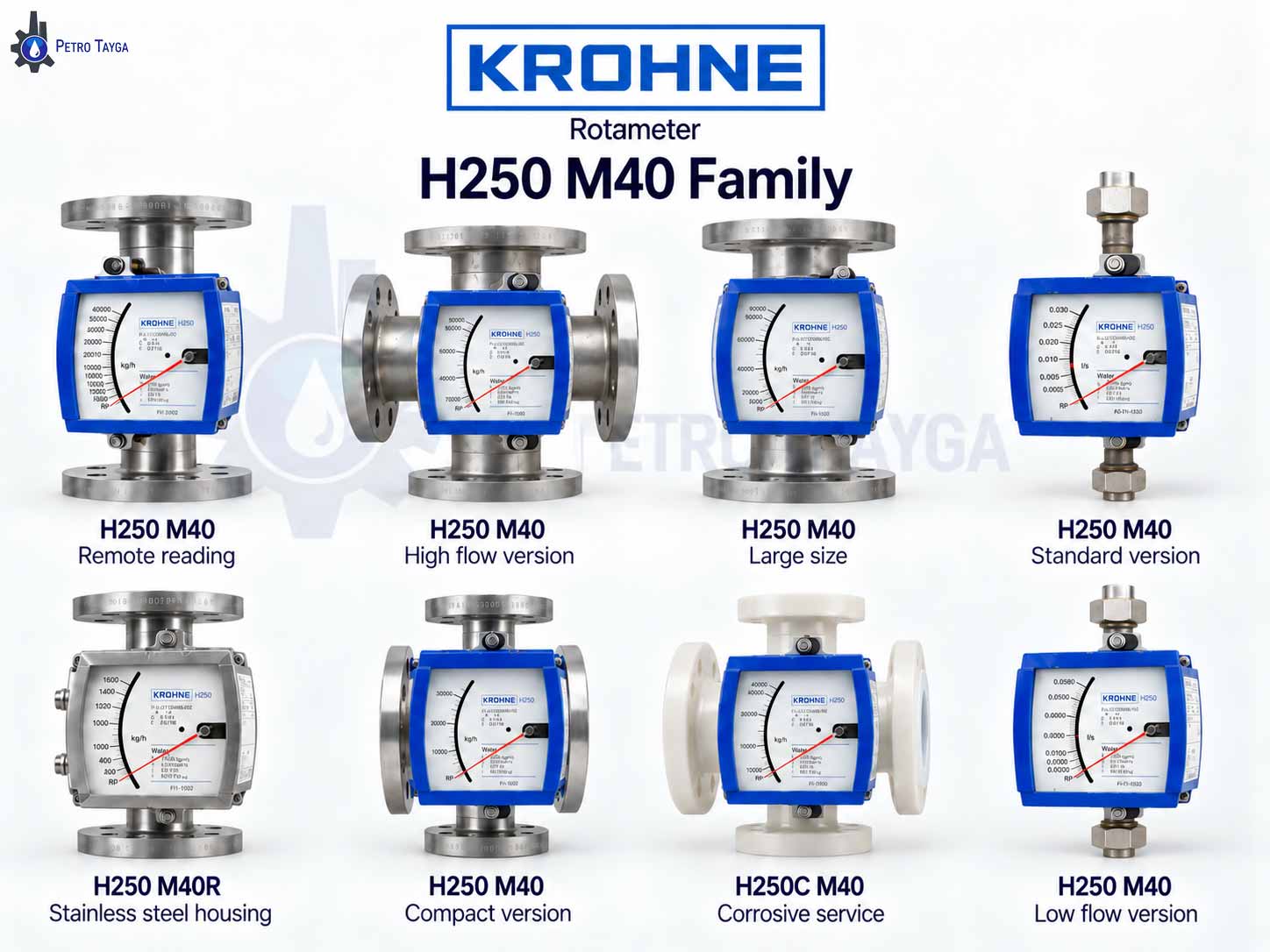

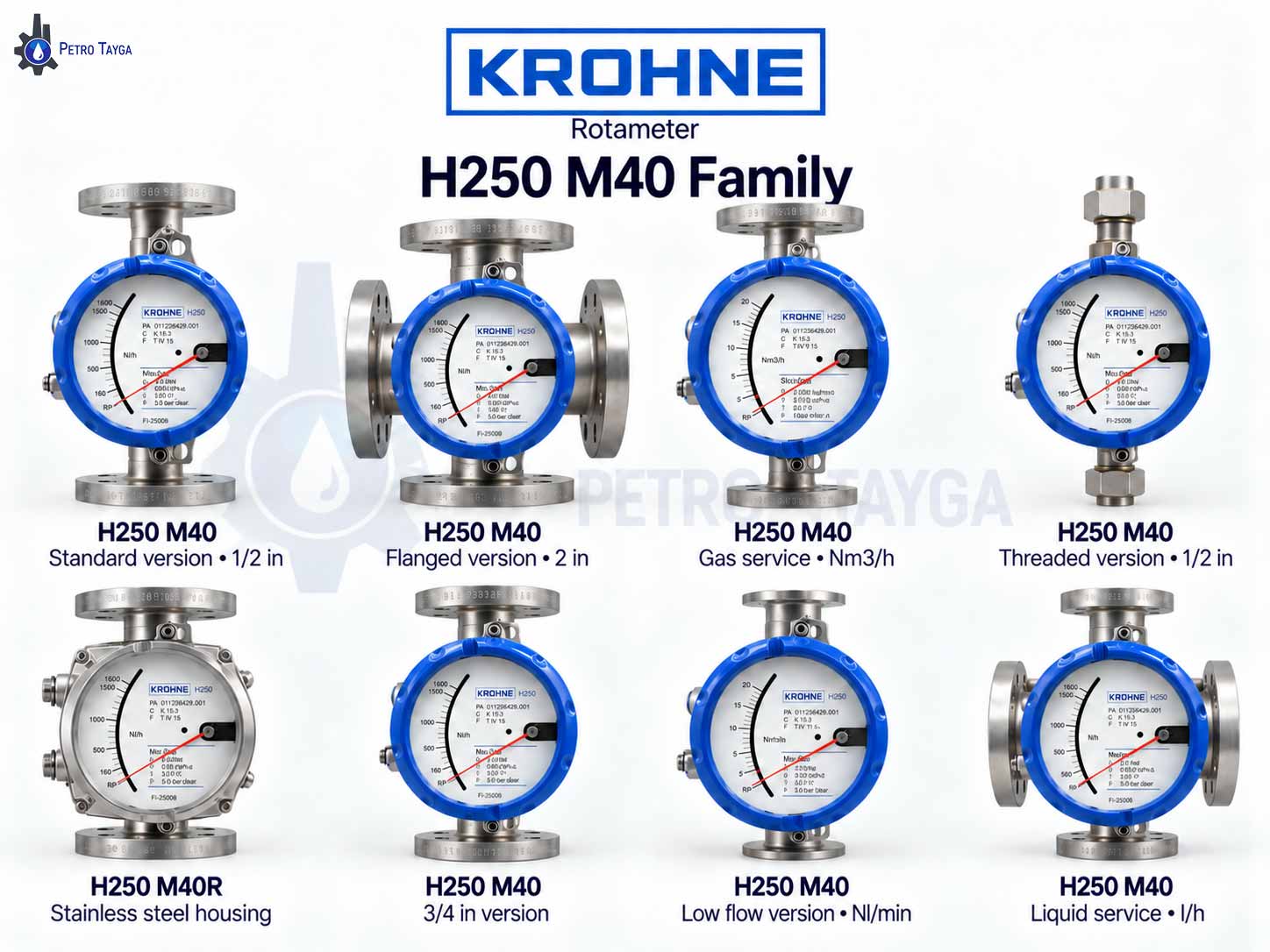

مدلهای خانواده H250
| مدل | ویژگی |
|---|---|
| H250 M40 | نسخه استاندارد صنعتی |
| H250 M40R | Housing استنلس استیل |
| H250F M40 | مناسب کاربردهای Hygienic |
| H250H M40 | مناسب نصب افقی |
| H250U M40 | مناسب جریان رو به پایین |
| H250C M40 | مناسب سیالات خورنده |
| H250 M40 Low Flow | مناسب دبیهای پایین |
مدل H250 M9 نیز از سریهای قدیمی این خانواده است که ممکن است همچنان در تجهیزات نصبشده دیده شود.

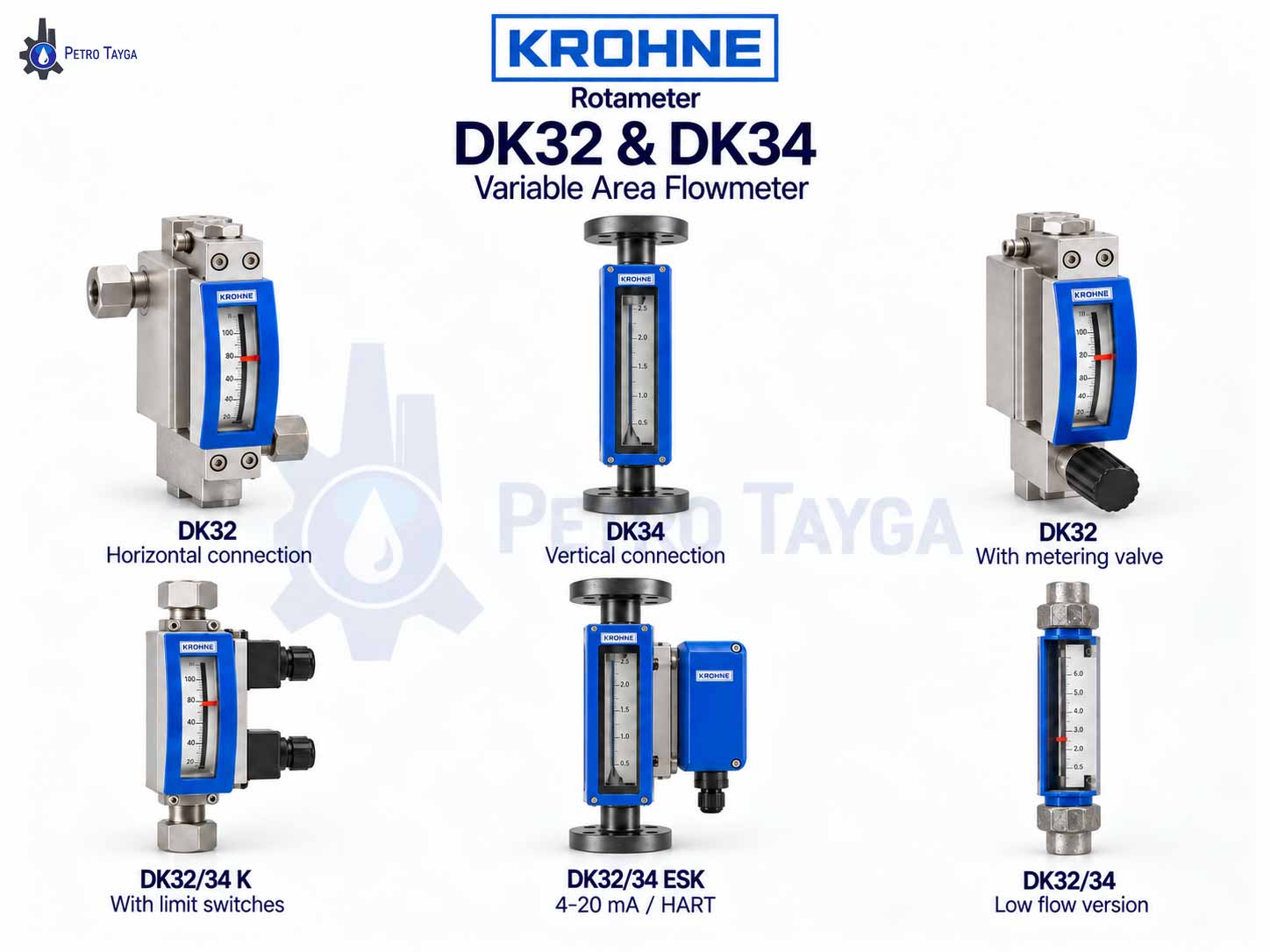

روتامتر کرونه DK32 و DK34
سری KROHNE DK32/34 برای اندازهگیری دبی پایین مایعات و گازها طراحی شده و در سیستمهای Purge Flow، Gas Analyzer، Sample Flow و Sealing Gas کاربرد دارد.
در مدل DK32 اتصال فرایندی افقی همراه با Metering Valve ارائه میشود، در حالی که DK34 دارای اتصال عمودی و بدون Metering Valve است. این سری بسته به Configuration میتواند به Limit Switch یا خروجی 4–20 mA/HART نیز مجهز شود.

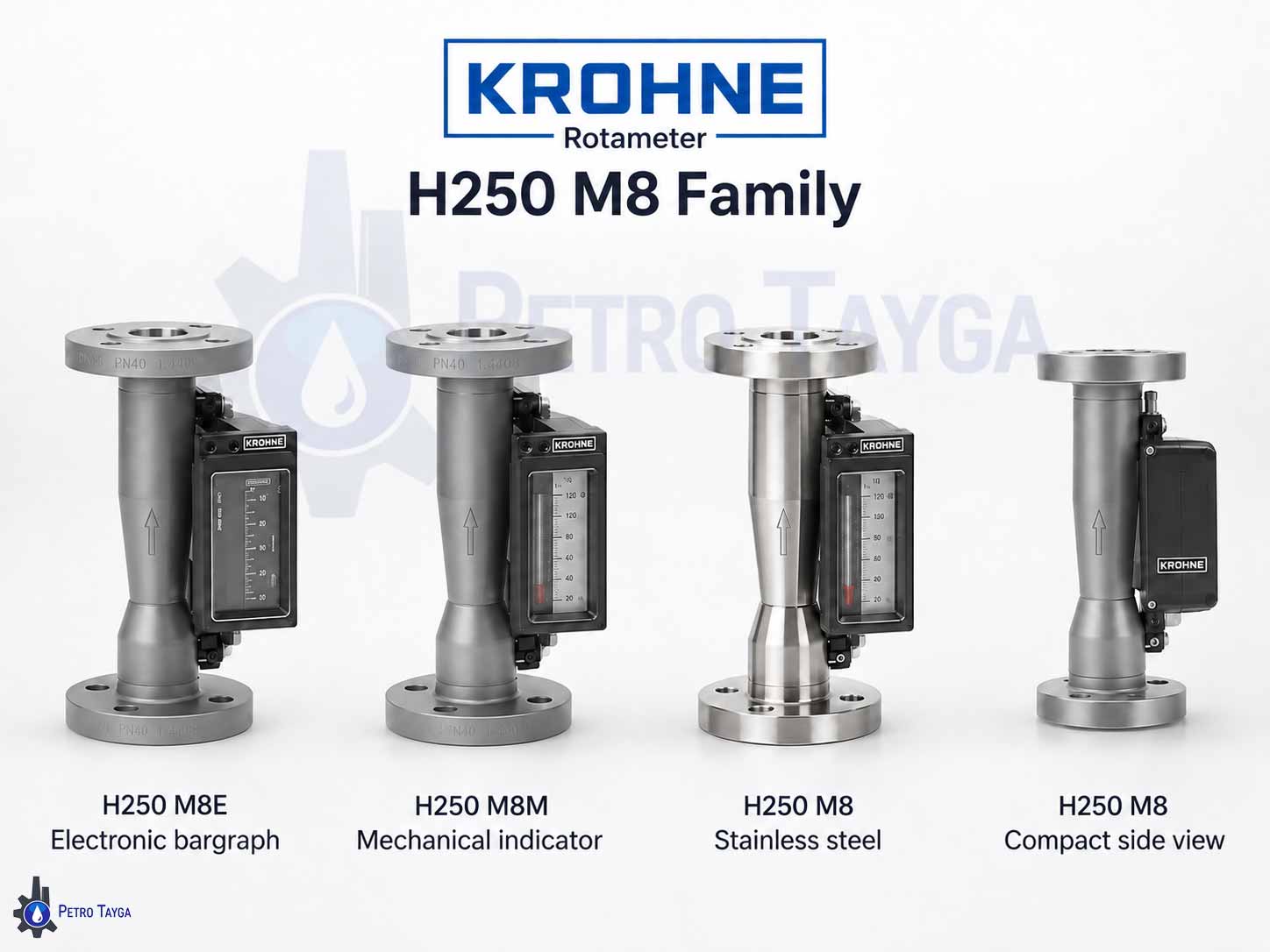

روتامتر کرونه H250 M8
KROHNE H250 M8 نسخه کامپکت خانواده H250 است و برای اندازهگیری دبی مایعات و گازها در سایزهای کوچک استفاده میشود.
این مدل در محدوده DN15 تا DN25 معادل ½ تا 1 اینچ ارائه شده و در دو نسخه H250 M8M مکانیکی و H250 M8E الکترونیکی قابل سفارش است.

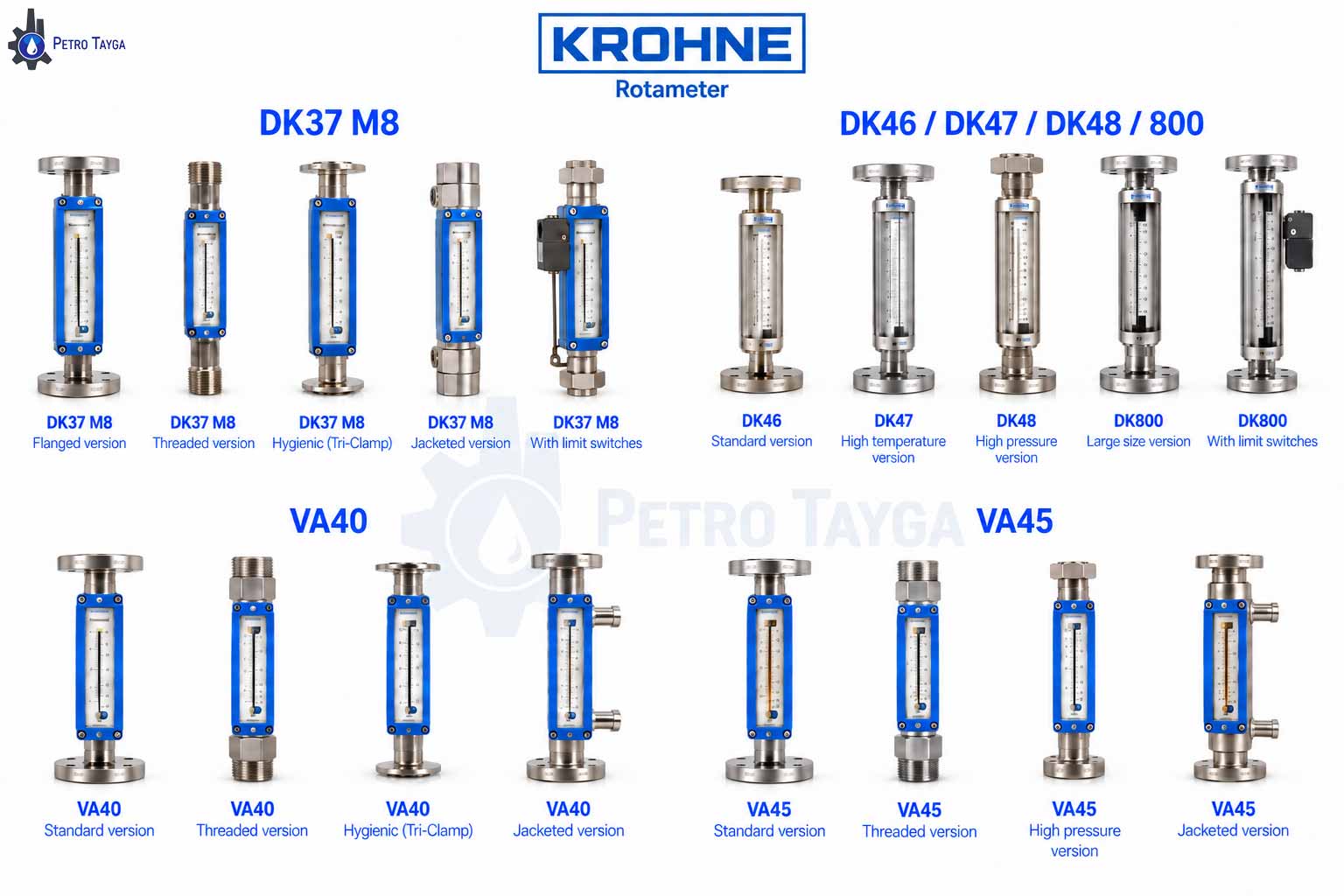

سایر مدلهای روتامتر KROHNE
مدلهای DK37 M8، DK46/47/48/800، VA40 و VA45 نیز برای کاربردهای Low Flow، Purge، Sample Flow و سرویسهای مختلف مایع و گاز تولید میشوند. این مدلها بر اساس محدوده دبی و شرایط پروژه انتخاب میشوند.
کاربرد روتامتر کرونه
روتامترهای KROHNE برای اندازهگیری دبی آب، مایعات فرایندی، هوای فشرده، نیتروژن و گازهای صنعتی استفاده میشوند. این تجهیزات در صنایع نفت و گاز، پتروشیمی، شیمیایی و نیروگاهی و همچنین در سیستمهای Gas Analyzer، Purge Flow، Sample Flow و Sealing Gas کاربرد دارند.
مدلهای فلزی مانند H250 و DK32/34 بیشتر برای کاربردهای صنعتی و شرایط فرایندی استفاده میشوند، در حالی که مدلهای شیشهای برای دبیهای پایین و کاربردهایی که مشاهده مستقیم Float اهمیت دارد مناسب هستند.
مشخصات فنی روتامتر کرونه
مهمترین مشخصات در انتخاب و سفارش روتامتر KROHNE عبارتاند از:
| مشخصات | توضیحات |
|---|---|
| سیال | مایعات و گازها |
| محدوده دبی | بر اساس مدل و شرایط فرایند |
| سایز و اتصال | فلنجی، رزوهای یا اتصال مخصوص مدل |
| فشار و دمای کاری | بر اساس مدل و Configuration |
| متریال | متناسب با نوع و خورندگی سیال |
| خروجی | مکانیکی یا 4–20 mA / HART در مدلهای قابل تجهیز |
مشخصات نهایی تجهیز باید بر اساس Model Code، Datasheet و شرایط فرایندی پروژه بررسی شود.
قیمت روتامتر کرونه
قیمت روتامتر کرونه به مدل، محدوده دبی، سایز، متریال، نوع اتصال و آپشنهایی مانند 4–20 mA، HART و Limit Switch بستگی دارد.
برای دریافت قیمت دقیق، ارسال Model Code، تصویر پلاک، Datasheet یا مشخصات فرایندی توصیه میشود.
خرید و ثبت سفارش
برای خرید روتامتر کرونه، انتخاب مدل مناسب باید بر اساس نوع سیال، محدوده دبی و شرایط فرایندی انجام شود. پترو تایگا امکان بررسی و تأمین مدلهای H250 M40، H250 M8، DK32، DK34، DK37، DK46/47/48/800، VA40 و VA45 را بر اساس Model Code، Datasheet یا اطلاعات پروژه فراهم میکند.
جهت ثبت سفارش از طریق سایت پترو تایگا اقدام فرمایید. کارشناسان ما در سریعترین زمان با شما تماس خواهند گرفت.
